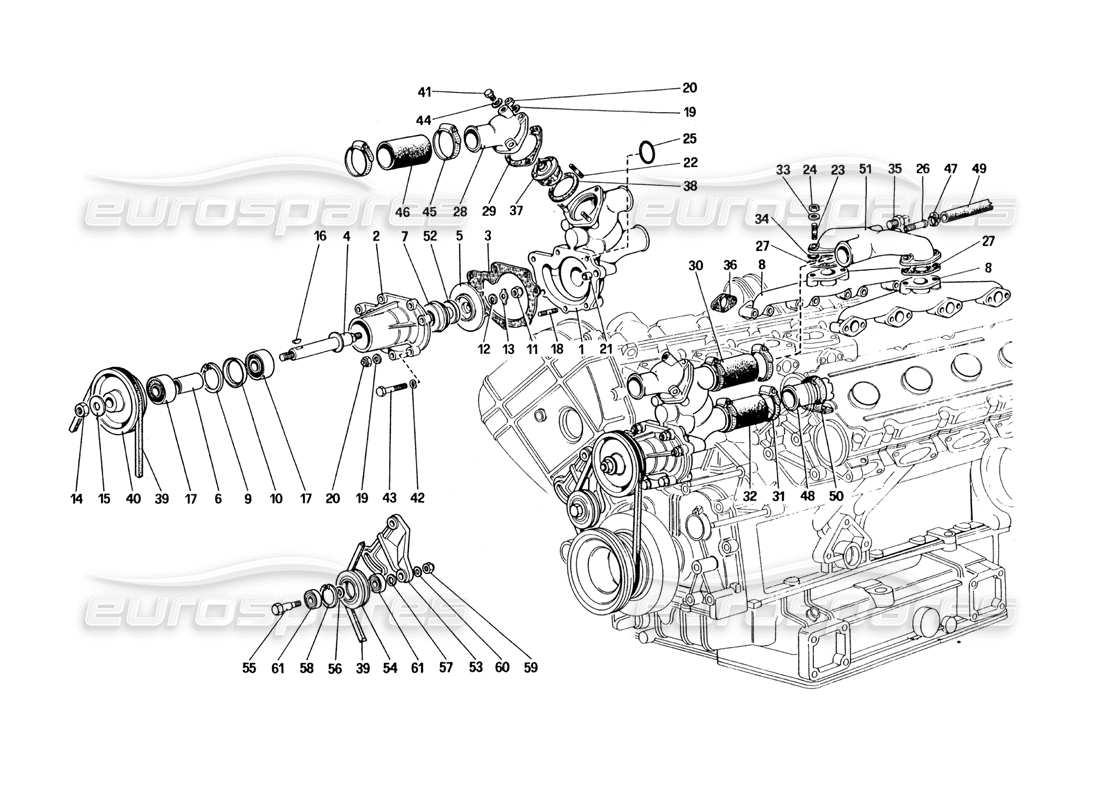

022 - Bomba de agua y tuberías
Ferrari 328 (1985) Water Pump and Pipings Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 000
MPN: 115471
CUERPO BOMBA DE AGUA, COMPLETO
use part number: 121255
de £408,07
de £408,07
Esta pieza reemplaza el número de pieza 115470 que tenemos en stock. - and 1 more. Haga clic para ver detalles

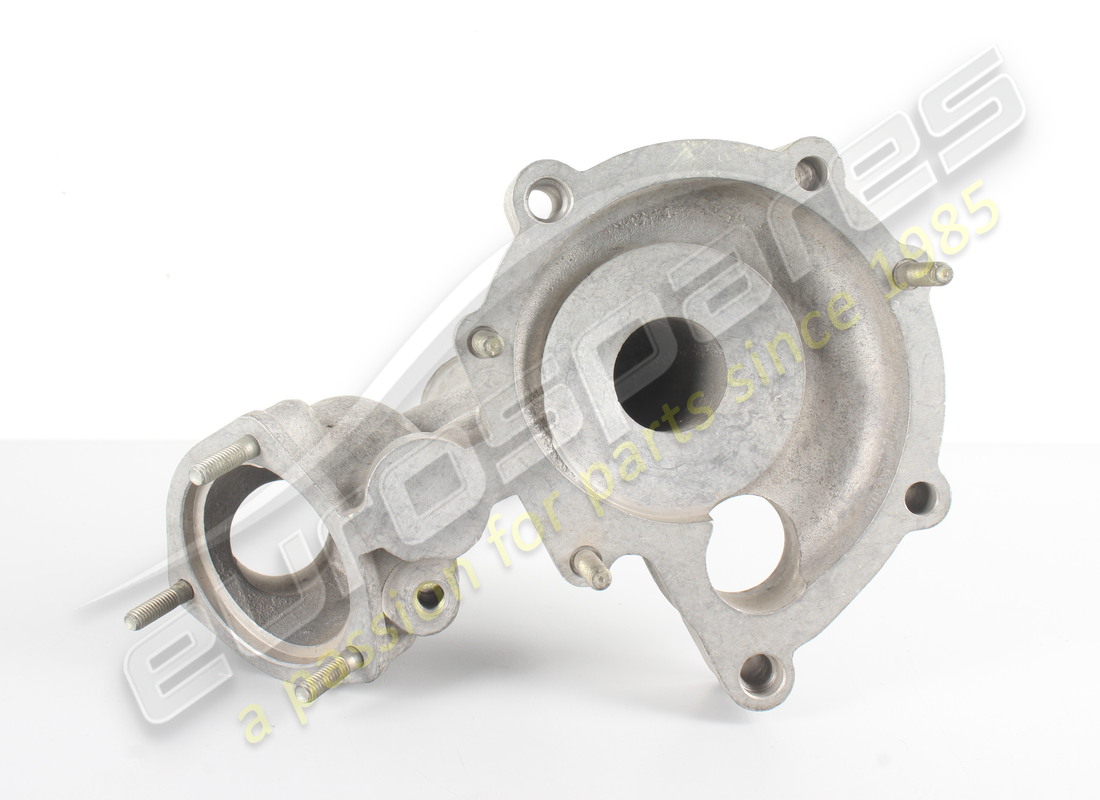

CARCASA TRASERA DE BOMBA DE AGUA COMPLETA Genuine Ferrari Pieza: dañada en stock
ALUMINIO CORROIDO AÚN ESTANCO (VER FOTOS)
ALUMINIO CORROIDO AÚN ESTANCO (VER FOTOS)
# 000
MPN: 121290
Bomba de agua completa
use part number: 121255
de £747,09
de £747,09
Esta pieza reemplaza el número de pieza. 115472 - and 1 more. Haga clic para ver detalles
# 001
MPN: 115470
CUERPO DE LA BOMBA DE AGUA
use part number: 121255
de £357,00
de £357,00
# 002
MPN: 121252
CUBIERTA DE BOMBA
use part number: 121255
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 116156 - and 1 more. Haga clic para ver detalles
# 002
MPN: 121255/A
BOMBA DE AGUA Y JUNTA
Sustitución
Sustitución
# 003
MPN: 135121
JUNTA DE BOMBA DE AGUA
de £3,80
de £3,80
Esta pieza reemplaza el número de pieza. 103952 - and 1 more. Haga clic para ver detalles
# 004
MPN: 121253
HUSILLO PARA POLEA
de £254,16
de £254,16
# 005
MPN: 121254
IMPLADOR
de £132,20
de £132,20
# 006
MPN: 116157
ESPACIADOR
de £68,02
de £68,02
# 007
MPN: 120948

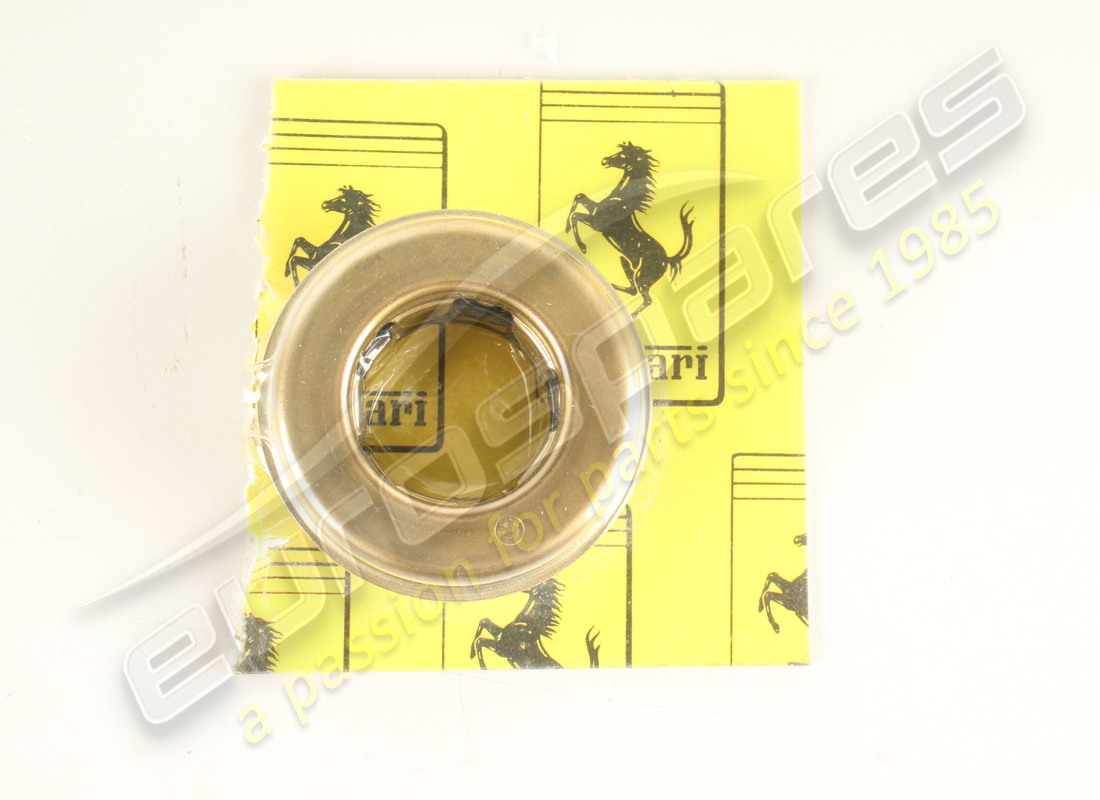

SELLO DE LA BOMBA DE AGUA
Sustitución
Sustitución
# 008
MPN: 138852
COLECTOR DE SALIDA AGUA A LOS CABEZALES
de £1.053,25
de £1.053,25
Esta pieza reemplaza el número de pieza 116967 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 009
MPN: 11060076
ANILLO VIDENTE
de £0,53
de £0,53
# 010
MPN: 116158
Arandela
de £22,21
de £22,21
# 011
MPN: 100436
TUERCA DE SOMBRERO
de £7,71
de £7,71
Esta pieza reemplaza el número de pieza. 92896
# 012
MPN: 10730321
Arandela
de £0,66
de £0,66
Esta pieza reemplaza el número de pieza. 10730301 - and 2 more. Haga clic para ver detalles
# 013
MPN: 100434
LÁMINA
de £7,63
de £7,63
Esta pieza reemplaza el número de pieza. 92361 - and 1 more. Haga clic para ver detalles
# 014
MPN: 16101111
TUERCA
# 015
MPN: 11198673
Arandela CÓNICA
de £0,92
de £0,92
Esta pieza reemplaza el número de pieza. 11198671
# 016
MPN: 10205820
LENGUA
de £0,94
de £0,94
# 017
MPN: 116159
COJINETE
de £22,06
de £22,06
# 018
MPN: 11500721
SEMENTAL
de £0,80
de £0,80
# 019
MPN: 12601279
Arandela CORRUGADA
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 12601271 - and 2 more. Haga clic para ver detalles
# 020
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 021
MPN: 102704
CLAVIJA
de £1,88
de £1,88
Esta pieza reemplaza el número de pieza. 500805
# 022
MPN: 13541124
SEMENTAL
de £12,90
de £12,90
Esta pieza reemplaza el número de pieza. 13541121
# 023
MPN: 13118821
SEMENTAL
# 024
MPN: 16106811
TUERCA
# 025
MPN: 105196
ANILLO DE SELLADO
de £3,03
de £3,03
# 026
MPN: 106241
UNIÓN
de £26,53
de £26,53
# 027
MPN: 132981
empaquetadura
de £4,14
de £4,14
Esta pieza reemplaza el número de pieza. 111481
# 028
MPN: 105165
UNIÓN SALIDA AGUA
de £141,04
de £141,04
# 029
MPN: 105189
empaquetadura
de £2,48
de £2,48
Esta pieza reemplaza el número de pieza. 4206607
# 030
MPN: 121258
MANGA
de £20,20
de £20,20
Esta pieza reemplaza el número de pieza. 10147087 - and 5 more. Haga clic para ver detalles
# 031
MPN: 296782
ABRAZADERA
de £5,19
de £5,19
Esta pieza reemplaza el número de pieza. 12174090
# 032
MPN: 122817
MANGA
de £22,85
de £22,85
Esta pieza reemplaza el número de pieza. 121259
# 033
MPN: 11198074
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 11198071 que tenemos en stock. - and 4 more. Haga clic para ver detalles
# 034
MPN: 103039
ANILLO DE SELLADO
(cantidad mínima de pedido = 10)
de £1,62
de £1,62
Esta pieza reemplaza el número de pieza. 95860041
# 035
MPN: 104628
UNIDAD TRANSMISORA DE TEMPERATURA
de £32,70
de £32,70
Esta pieza reemplaza el número de pieza. 4108672 - and 3 more. Haga clic para ver detalles
# 036
MPN: 132980
empaquetadura
de £1,38
de £1,38
Esta pieza reemplaza el número de pieza. 111480
# 037
MPN: 128991
thermostat
de £125,00
de £125,00
# 038
MPN: 105192
empaquetadura
de £9,95
de £9,95
Esta pieza reemplaza el número de pieza. 4184495
# 039
MPN: 121655
CORREA DE CONTROL PARA BOMBA DE AGUA
de £75,72
de £75,72
# 040
MPN: 121654
Polea
de £135,38
de £135,38
Esta pieza reemplaza el número de pieza. 119053 - and 1 more. Haga clic para ver detalles
# 041
MPN: 18042940
TORNILLO
# 042
MPN: 12601371
Arandela
Sustitución
Sustitución
# 043
MPN: 16044421
TORNILLO DE FIJACIÓN PARA BOMBA
de £1,39
de £1,39
# 044
MPN: 10260060
empaquetadura
de £0,79
de £0,79
# 045
MPN: 296782
ABRAZADERA
de £5,19
de £5,19
Esta pieza reemplaza el número de pieza. 12174090
# 047
MPN: 13000190
ABRAZADERA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
# 048
MPN: 115136
TUBO
de £129,52
de £129,52
# 048
MPN: 122817
MANGA
de £22,85
de £22,85
Esta pieza reemplaza el número de pieza. 121259
# 049
MPN: 122218
TUBO DE RESPIRADERO
de £26,22
de £26,22
Esta pieza reemplaza el número de pieza. 103471 - and 1 more. Haga clic para ver detalles
# 050
MPN: 107002
ABRAZADERA PARA TUBO
de £7,76
de £7,76
# 051
MPN: 116968
UNIÓN TUBERÍA A COLECTORES DE SALIDA DE AGUA
Sustitución
Sustitución
# 052
MPN: 121553
ANILLO
Sustitución
Sustitución
# 053
MPN: 121658
APOYO
de £94,33
de £94,33
# 054
MPN: 121659
Polea
de £230,00
de £230,00
# 055
MPN: 105048
ALFILER
de £31,82
de £31,82
# 057
MPN: 107842
ESPACIADOR
de £12,75
de £12,75
# 058
MPN: 107841
ESPACIADOR
de £31,83
de £31,83
# 058
MPN: 11059076
ANILLO VIDENTE
de £0,66
de £0,66
Esta pieza reemplaza el número de pieza. 11059075
# 059
MPN: 148020
TUERCA
de £2,69
de £2,69
Esta pieza reemplaza el número de pieza. 102825 - and 3 more. Haga clic para ver detalles
# 060
MPN: 103025
Arandela
de £23,18
de £23,18
# 061
MPN: 105038
RODAMIENTO DE BOLAS SELLADO 9MM DE ANCHO
de £11,02
de £11,02
-part-diagram-023.webp "FERRARI 328 (1985) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI 328 (1985) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI 328 (1985) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI 328 (1985) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI 328 (1985) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI 328 (1985) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI 328 (1985) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI 328 (1985) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI 328 (1985) TABLERO DE PEDALES - CONTROLES DE FRENO Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI 328 (1985) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI 328 (1985) PINZAS PARA FRENOS DELANTEROS Y TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI 328 (1985) CONTROL DE FRENO MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI 328 (1985) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI 328 (1985) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI 328 (1985) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI 328 (1985) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI 328 (1985) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI 328 (1985) SUSPENSIÓN TRASERA: HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI 328 (1985) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI 328 (1985) ENCENDIDO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI 328 (1985) SISTEMA DE GENERACIÓN ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI 328 (1985) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO (NO PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI 328 (1985) AIR CONDITIONING COMPRESSOR AND CONTROLS (FOR U.S. VERSION) DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI 328 (1985) KIT DE HERRAMIENTAS Y CUBIERTA DE COCHE DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI 328 (1985) CONTROL DEL ACELERADOR (VARIANTES PARA LA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI 328 (1985) CONTROL DE EMBRAGUE CON PEDALERA (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI 328 (1985) SISTEMA HIDRÁULICO DE FRENOS (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-101.webp "FERRARI 328 (1985) CARROCERÍA: ELEMENTOS EXTERIORES (NO PARA LAS VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI 328 (1985) CARROCERÍA - ELEMENTOS EXTERIORES (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI 328 (1985) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI 328 (1985) CARROCERÍA - ELEMENTOS INTERNOS (NO PARA LAS VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI 328 (1985) CARROCERÍA - ELEMENTOS INTERNOS (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI 328 (1985) AISLAMIENTO DE LOS COMPARTIMENTOS DE PASAJEROS Y EQUIPAJE (NO PARA LAS VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI 328 (1985) AISLAMIENTO DE LOS COMPARTIMENTOS DE PASAJEROS Y EQUIPAJE (PARA VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI 328 (1985) TAPA DEL COMPARTIMENTO FRONTAL DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI 328 (1985) CUBIERTA DEL CAPÓ TRASERO Y DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI 328 (1985) PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI 328 (1985) ANTEOJOS DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI 328 (1985) INTERIOR TRIM, ACCESSORIES AND SEATS DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI 328 (1985) TÚNEL Y TECHO DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI 328 (1985) TABLERO DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI 328 (1985) INSTRUMENTOS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI 328 (1985) ELECTRICAL SYSTEM - CABLES, FUSES AND RELAYS DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI 328 (1985) LUCES Y MOLDURAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI 328 (1985) DISPOSITIVO DE ELEVACIÓN DE LUCES Y FAROS. DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI 328 (1985) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-120.webp "FERRARI 328 (1985) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-121.webp "FERRARI 328 (1985) SISTEMA DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-a.webp "FERRARI 328 (1985) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI 328 (1985) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI 328 (1985) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI 328 (1985) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI 328 (1985) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI 328 (1985) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI 328 (1985) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI 328 (1985) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI 328 (1985) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI 328 (1985) INYECCIÓN DE AIRE (PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI 328 (1985) INYECCIÓN DE AIRE (PARA VERSIÓN CH) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI 328 (1985) SISTEMA DE CONTROL DE EMISIONES ANTIEVAPORATIVAS (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI 328 (1985) BOMBA DE COMBUSTIBLE Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI 328 (1985) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (NO PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI 328 (1985) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI 328 (1985) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI 328 (1985) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI 328 (1985) EXHAUST SYSTEM (NOT FOR U.S. AND SA VERSION) DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI 328 (1985) SISTEMA DE ESCAPE (PARA VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI 328 (1985) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI 328 (1985) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI 328 (1985) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
