120 - Sistema de calefacción

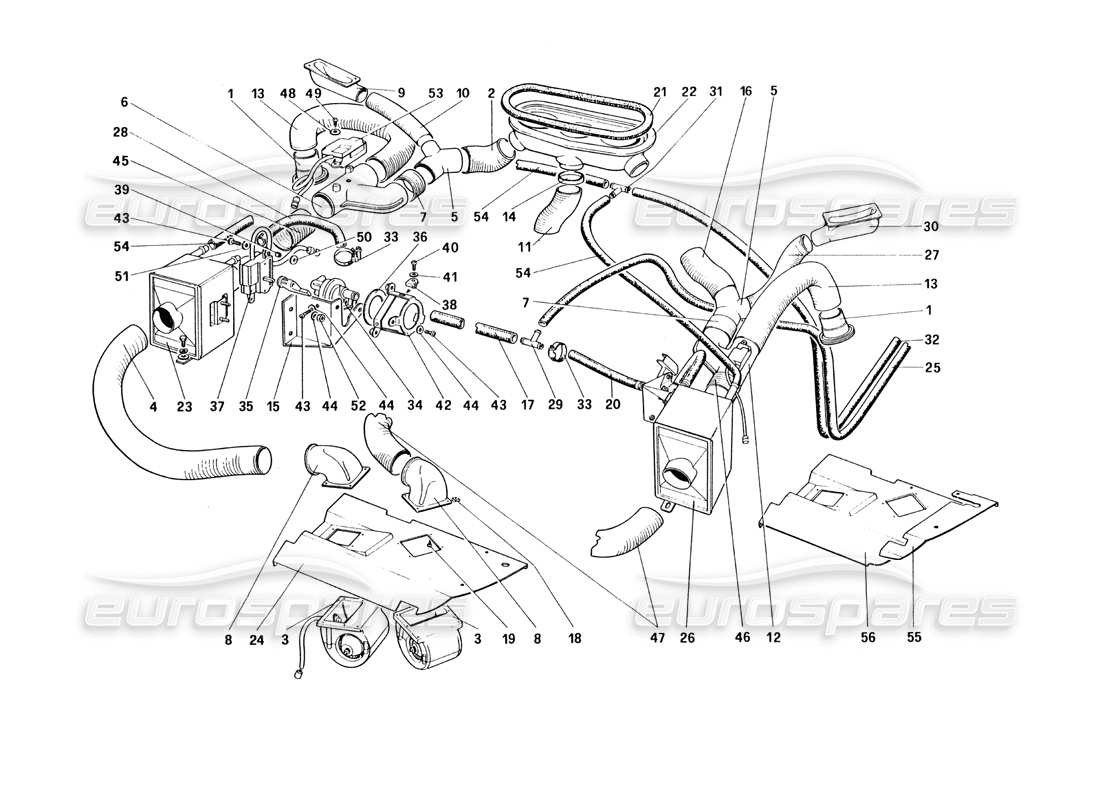

Ferrari 328 (1985) Heating System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 66654499
SALIDA DE AIRE BAJO
de £157,00
de £157,00
# 002
MPN: 61790999
ducto de aire
# 003
MPN: 61990000
ELECTROVENTILADOR
de £338,83
de £338,83
Esta pieza reemplaza el número de pieza. 61738700
# 004
MPN: 61799209
CONDUCTO DE AIRE DERECHO
# 005
MPN: 60153608
3 AJUSTE DE FORMA
de £7,16
de £7,16
Esta pieza reemplaza el número de pieza. 50022003 - and 4 more. Haga clic para ver detalles
# 006
MPN: 61738900
INTERRUPTOR DERECHO
de £58,27
de £58,27
# 007
MPN: 61790800
ducto de aire
de £15,87
de £15,87
# 008
MPN: 61770100
UNIÓN
de £79,23
de £79,23
# 009
MPN: 60055407
SALIDA AIF DER. PARA D. IZQUIERDO.
de £35,15
de £35,15
# 009
MPN: 60199495
SALIDA DE AIRE DER. PARA RH D.
# 010
MPN: 61791100
ducto de aire
de £25,90
de £25,90
# 011
MPN: 61791300
CONDUCTO DE AIRE ACONDICIONADO
de £25,04
de £25,04
# 012
MPN: 61739009
INTERRUPTOR IZQUIERDO
Sustitución
Sustitución
# 013
MPN: 61790600
ducto de aire
de £44,93
de £44,93
# 014
MPN: 20143202
ENCHUFAR
de £12,85
de £12,85
# 015
MPN: 126323
SOPORTE DE LA VÁLVULA DEL CALENTADOR
de £8,43
de £8,43
# 016
MPN: 61791000
ducto de aire
de £50,88
de £50,88
# 017
MPN: 127173
MANGUERA DE 3 CAMINO A LA VÁLVULA DE AGUA DERECHA LH D.
de £23,72
de £23,72
# 017
MPN: 61914300
MANGUERA DE 3 CAMINO A LA VÁLVULA DE AGUA DERECHA DERECHA D.
de £2,69
de £2,69
# 018
MPN: 60674700
PRIMAVERA
de £0,47
de £0,47
# 019
MPN: 15644101
TORNILLO
de £0,74
de £0,74
# 020
MPN: 127174
MANGUERA DE 3 CAMINO A LA VÁLVULA DE AGUA LH-LH D.
de £13,14
de £13,14
# 020
MPN: 61914400
MANGUERA DE 3 CAMINO A LA VÁLVULA DE AGUA IZQUIERDA DERECHA D.
de £5,78
de £5,78
# 021
MPN: 50091503
empaquetadura
de £23,42
de £23,42
# 022
MPN: 20142709
DESVIADOR
de £971,46
de £971,46
Esta pieza reemplaza el número de pieza. 50022805 - and 1 more. Haga clic para ver detalles

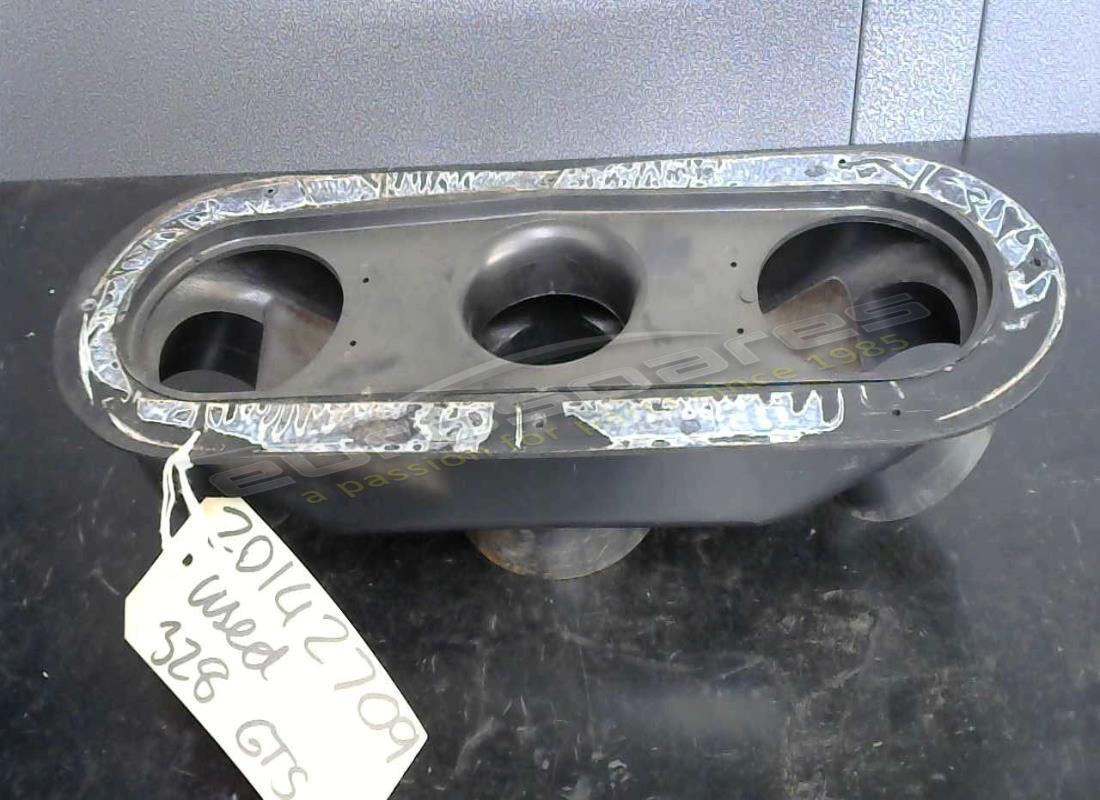

DESVIADOR Genuine Ferrari Pieza - Usada en stock
Algunas pequeñas grietas en el plástico alrededor de los agujeros de los remaches.
Algunas pequeñas grietas en el plástico alrededor de los agujeros de los remaches.
# 023
MPN: 61761400
CALENTADOR DERECHO
Sustitución
Sustitución
# 024
MPN: 61937000
PLACA PARA ELECTROVENTILADOR
No para la versión SA y EE. UU.
de £289,31
de £289,31
Esta pieza reemplaza el número de pieza. 61770000
# 025
MPN: 109750
MOTOR DE MANGUERA - 3 FORMA DE ENTREGA RH D.
# 025
MPN: 127172
MOTOR DE MANGUERA - 3 FORMA DE ENTREGA LH D.
# 026
MPN: 61761300
CALENTADOR IZQUIERDO
Sustitución
Sustitución
# 027
MPN: 61791200
ducto de aire
de £36,68
de £36,68
# 028
MPN: 127168
GRIFO PARA MANGUERA - CALENTADOR
de £45,03
de £45,03
# 029
MPN: 127295
3 AJUSTE DE FORMA
de £13,36
de £13,36
# 030
MPN: 60055407
SALIDA DE AIRE IZQUIERDO PARA DCHO.
de £35,15
de £35,15
# 030
MPN: 60055506
SALIDA DE AIRE IZQUIERDO PARA D. IZQUIERDO.
de £38,41
de £38,41
# 031
MPN: 104303
3 FORMA DE FLUJO CONTRARIO
de £24,33
de £24,33
Esta pieza reemplaza el número de pieza. 401575
# 032
MPN: 109755
MANGUERA 3 VÍA - MOTOR
de £165,10
de £165,10
# 033
MPN: 12179599
ALMEJA
# 034
MPN: 126324
VÁLVULA DEL CALENTADOR
de £448,68
de £448,68
Esta pieza reemplaza el número de pieza. 120308
# 035
MPN: 126322
GRIFO DE ACOPLAMIENTO - MOTOR
de £2,84
de £2,84
# 036
MPN: 126326
empaquetadura
de £5,61
de £5,61
# 037
MPN: 126325
MOTOR DE CONTROL PARA VÁLVULA DE CALENTADOR
de £395,00
de £395,00
# 038
MPN: 61325200
soporte
de £0,99
de £0,99
# 039
MPN: 126995
COJINETE
de £3,98
de £3,98
# 040
MPN: 15902601
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 15642501
# 041
MPN: 14498501
Arandela
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 14498521
# 042
MPN: 126299
SOPORTE DE LA VÁLVULA DEL CALENTADOR
de £14,94
de £14,94
# 043
MPN: 13273911
TORNILLO
de £0,47
de £0,47
# 044
MPN: 106850
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 10516473 - and 1 more. Haga clic para ver detalles
# 045
MPN: 61790500
CONDUCTO DE AIRE DERECHO
de £11,13
de £11,13
Esta pieza reemplaza el número de pieza. 61790400 - and 1 more. Haga clic para ver detalles
# 046
MPN: 61790500
CONDUCTO DE AIRE IZQUIERDO
de £11,13
de £11,13
Esta pieza reemplaza el número de pieza. 61790400 - and 1 more. Haga clic para ver detalles
# 047
MPN: 61790300
CONDUCTO DE AIRE IZQUIERDO
de £114,47
de £114,47
# 048
MPN: 14498501
Arandela
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 14498521
# 049
MPN: 15901508
TORNILLO
de £0,47
de £0,47
# 050
MPN: 10519301
Arandela
de £14,20
de £14,20
Esta pieza reemplaza el número de pieza. 10517377 - and 2 more. Haga clic para ver detalles
# 051
MPN: 12601179
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 12601171 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 052
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 15896210 que tenemos en stock.
# 053
MPN: 11790000
MOTOR
Sustitución
Sustitución
# 054
MPN: 122225
CALENTADOR DE MANGUERA - 3 VÍA DE VOLVER
de £236,72
de £236,72
Esta pieza reemplaza el número de pieza. 109752
# 055
MPN: 61184100
ADICIÓN PARA PLATO
SA - Versión de EE. UU.
de £52,50
de £52,50
# 056
MPN: 61869800
PLACA PARA ELECTROVENTILADORES
SA - Versión de EE. UU.
de £150,77
de £150,77
-part-diagram-121.webp "FERRARI 328 (1985) SISTEMA DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-a.webp "FERRARI 328 (1985) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI 328 (1985) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI 328 (1985) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI 328 (1985) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI 328 (1985) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI 328 (1985) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI 328 (1985) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI 328 (1985) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI 328 (1985) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI 328 (1985) INYECCIÓN DE AIRE (PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI 328 (1985) INYECCIÓN DE AIRE (PARA VERSIÓN CH) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI 328 (1985) SISTEMA DE CONTROL DE EMISIONES ANTIEVAPORATIVAS (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI 328 (1985) BOMBA DE COMBUSTIBLE Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI 328 (1985) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (NO PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI 328 (1985) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI 328 (1985) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI 328 (1985) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI 328 (1985) EXHAUST SYSTEM (NOT FOR U.S. AND SA VERSION) DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI 328 (1985) SISTEMA DE ESCAPE (PARA VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI 328 (1985) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI 328 (1985) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI 328 (1985) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI 328 (1985) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI 328 (1985) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI 328 (1985) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI 328 (1985) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI 328 (1985) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI 328 (1985) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI 328 (1985) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI 328 (1985) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI 328 (1985) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI 328 (1985) TABLERO DE PEDALES - CONTROLES DE FRENO Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI 328 (1985) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI 328 (1985) PINZAS PARA FRENOS DELANTEROS Y TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI 328 (1985) CONTROL DE FRENO MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI 328 (1985) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI 328 (1985) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI 328 (1985) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI 328 (1985) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI 328 (1985) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI 328 (1985) SUSPENSIÓN TRASERA: HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI 328 (1985) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI 328 (1985) ENCENDIDO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI 328 (1985) SISTEMA DE GENERACIÓN ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI 328 (1985) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO (NO PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI 328 (1985) AIR CONDITIONING COMPRESSOR AND CONTROLS (FOR U.S. VERSION) DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI 328 (1985) KIT DE HERRAMIENTAS Y CUBIERTA DE COCHE DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI 328 (1985) CONTROL DEL ACELERADOR (VARIANTES PARA LA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI 328 (1985) CONTROL DE EMBRAGUE CON PEDALERA (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI 328 (1985) SISTEMA HIDRÁULICO DE FRENOS (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-101.webp "FERRARI 328 (1985) CARROCERÍA: ELEMENTOS EXTERIORES (NO PARA LAS VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI 328 (1985) CARROCERÍA - ELEMENTOS EXTERIORES (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI 328 (1985) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI 328 (1985) CARROCERÍA - ELEMENTOS INTERNOS (NO PARA LAS VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI 328 (1985) CARROCERÍA - ELEMENTOS INTERNOS (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI 328 (1985) AISLAMIENTO DE LOS COMPARTIMENTOS DE PASAJEROS Y EQUIPAJE (NO PARA LAS VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI 328 (1985) AISLAMIENTO DE LOS COMPARTIMENTOS DE PASAJEROS Y EQUIPAJE (PARA VERSIONES EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI 328 (1985) TAPA DEL COMPARTIMENTO FRONTAL DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI 328 (1985) CUBIERTA DEL CAPÓ TRASERO Y DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI 328 (1985) PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI 328 (1985) ANTEOJOS DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI 328 (1985) INTERIOR TRIM, ACCESSORIES AND SEATS DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI 328 (1985) TÚNEL Y TECHO DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI 328 (1985) TABLERO DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI 328 (1985) INSTRUMENTOS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI 328 (1985) ELECTRICAL SYSTEM - CABLES, FUSES AND RELAYS DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI 328 (1985) LUCES Y MOLDURAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI 328 (1985) DISPOSITIVO DE ELEVACIÓN DE LUCES Y FAROS. DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI 328 (1985) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
