009 - Bomba de combustible y tuberías

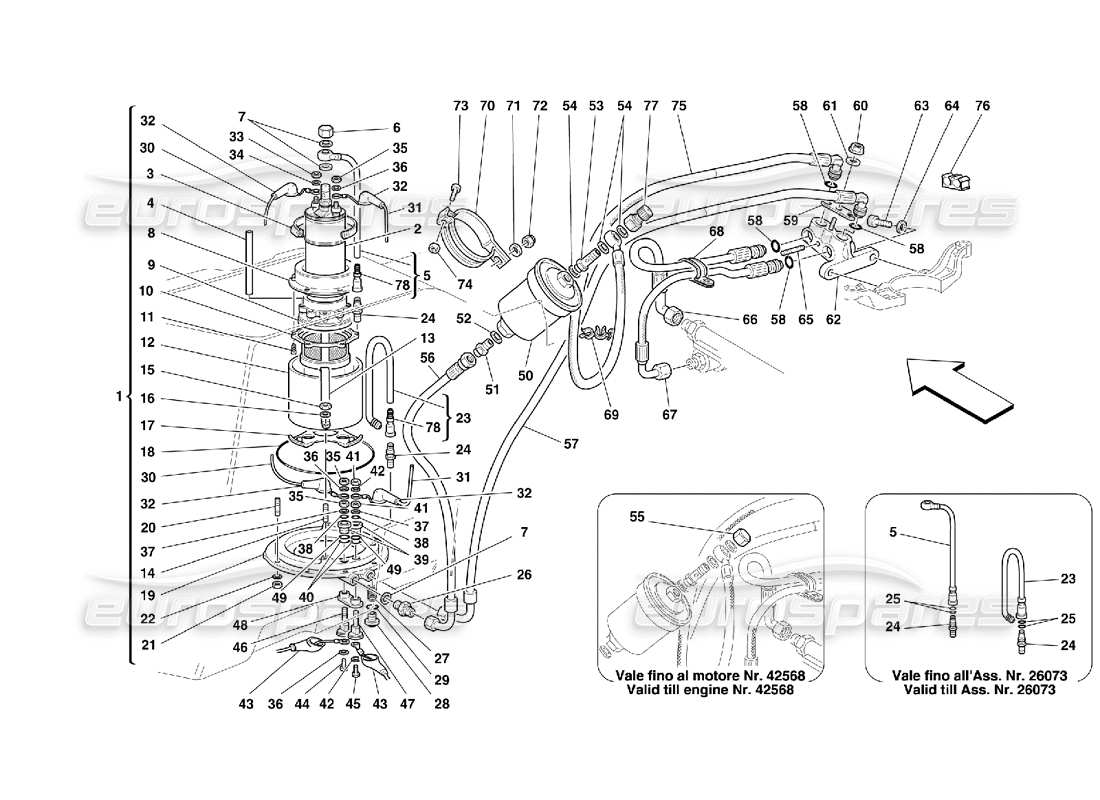

Ferrari 355 (5.2 Motronic) Fuel Pump and Pipes Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 165267

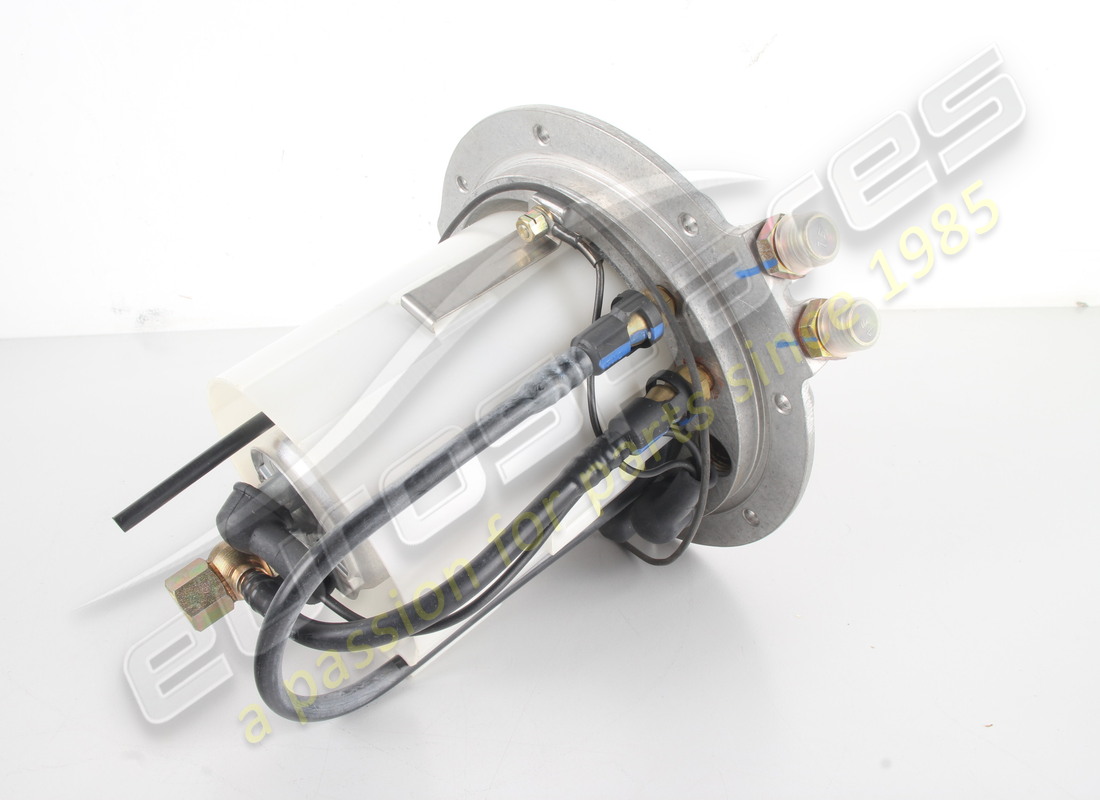

BOMBA DE COMBUSTIBLE COMPLETA
de £1.205,16
de £1.205,16
# 002
MPN: 140317
BOMBA DE COMBUSTIBLE
de £177,15
de £177,15
# 003
MPN: 13000890
SCREW COLLAR
de £0,65
de £0,65
Esta pieza reemplaza el número de pieza. 12173290 - and 2 more. Haga clic para ver detalles
# 004
MPN: 139205
TUBO DE VENTILACIÓN
de £39,87
de £39,87
# 005
MPN: 133967
TUBERIA DE COMBUSTIBLE
-Válido hasta Ass. Nro. 26073
de £72,84
de £72,84
# 005
MPN: 174904
TUBERIA DE COMBUSTIBLE
-Válido desde Ass. Nro. 26074-
de £72,86
de £72,86
# 006
MPN: 10183217
TAPÓN PARA UNIÓN
Sustitución
Sustitución
# 007
MPN: 11270160
empaquetadura
de £0,89
de £0,89
# 008
MPN: 168880
TAPA DEL FILTRO DE COMBUSTIBLE
de £24,27
de £24,27
# 009
MPN: 126809
JUNTA DE GOMA (60 MM)
de £60,85
de £60,85
JUNTA DE GOMA DE LA BOMBA DE COMBUSTIBLE Genuine Ferrari Parte - Nuevo en stock
Para bomba de combustible 140317; Para bomba de identificación 60mm
Para bomba de combustible 140317; Para bomba de identificación 60mm
# 010
MPN: 126808
FILTRO DENTRO DE LA CÁMARA
Sustitución
Sustitución
# 011
MPN: 15671101
TORNILLO
de £1,37
de £1,37
# 012
MPN: 153189
CACEROLA
de £56,88
de £56,88
# 013
MPN: 137577
soporte
de £26,68
de £26,68
# 014
MPN: 11000924
SEMENTAL
de £0,79
de £0,79
Esta pieza reemplaza el número de pieza 11000921 que tenemos en stock.
# 015
MPN: 13677911
TUERCA
de £0,71
de £0,71
# 016
MPN: 10730014
Arandela
de £0,51
de £0,51
# 017
MPN: 126807
ALMOHADILLA ANTIVIBRACIÓN
de £21,44
de £21,44
# 018
MPN: 138453
O JUNTA
de £39,49
de £39,49
# 019
MPN: 139454
CUBIERTA DE LA BOMBA DE COMBUSTIBLE
de £299,09
de £299,09
# 020
MPN: 11500224
SEMENTAL
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 11500221 - and 1 more. Haga clic para ver detalles
# 021
MPN: 102741
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
# 022
MPN: 12601274
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 023
MPN: 165489
TUBO DE RETROCESO DE FLUJO DE COMBUSTIBLE
-Válido hasta Ass. Nro. 26073-
de £148,08
de £148,08
# 023
MPN: 174905
TUBO DE RETROCESO DE FLUJO DE COMBUSTIBLE
-Válido desde Ass. Nro. 26074-
de £75,80
de £75,80
# 024
MPN: 133950
UNIÓN
-Válido hasta Ass. Nro. 26073-
de £55,01
de £55,01
# 024
MPN: 174907
UNIÓN
-Válido desde Ass. Nro. 26074-
de £29,10
de £29,10
# 025
MPN: 133956
O JUNTA
-Válido hasta Ass. Nro. 26073-
de £0,72
de £0,72
# 026
MPN: 109797
UNIÓN
de £10,16
de £10,16
# 027
MPN: 103388
INSERTO ROSCADO
de £6,82
de £6,82
# 028
MPN: 134713
ENCHUFAR
de £6,47
de £6,47
Esta pieza reemplaza el número de pieza. 154970
# 029
MPN: 134233
O JUNTA
de £0,47
de £0,47
# 030
MPN: 139519
CABLE POSITIVO
de £60,62
de £60,62
# 031
MPN: 146660
CABLE NEGATIVO
de £106,70
de £106,70
# 032
MPN: 130146
BOTA
de £5,25
de £5,25
Esta pieza reemplaza el número de pieza. 137612
# 033
MPN: 10794014
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10794034
# 034
MPN: 10615274
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10615270 - and 2 more. Haga clic para ver detalles
# 035
MPN: 15896470
TUERCA
(cantidad mínima de pedido = 20)
de £0,80
de £0,80
Esta pieza reemplaza el número de pieza 15896415 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 036
MPN: 149951
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10615301 - and 4 more. Haga clic para ver detalles
# 037
MPN: 10519424
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10519401 - and 3 more. Haga clic para ver detalles
# 038
MPN: 134701
O JUNTA
de £0,47
de £0,47
# 039
MPN: 134672
COJINETE
de £0,71
de £0,71
# 040
MPN: 134705
O JUNTA
de £0,47
de £0,47
# 041
MPN: 15896214
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 15896211
# 042
MPN: 10615474
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 10615470 - and 3 more. Haga clic para ver detalles
# 043
MPN: 137612
BOTA
Sustitución
Sustitución
# 044
MPN: 10856821
TORNILLO
de £0,47
de £0,47
# 045
MPN: 11635721
TORNILLO
de £0,47
de £0,47
# 046
MPN: 137611
PIN MASA
de £24,96
de £24,96
# 047
MPN: 137610
PIN MASA
de £20,34
de £20,34
# 048
MPN: 137613
BRIDA EXTERIOR
de £0,90
de £0,90
# 049
MPN: 14456880
O JUNTA
de £0,80
de £0,80
# 050
MPN: 117792
FILTRO DE COMBUSTIBLE
de £28,00
de £28,00
# 051
MPN: 109889
UNIÓN
de £2,06
de £2,06
# 052
MPN: 10280060
empaquetadura
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 100501 - and 3 more. Haga clic para ver detalles
# 053
MPN: 158225
UNIÓN
de £8,15
de £8,15
# 054
MPN: 11270160
empaquetadura
de £0,91
de £0,91
# 055
MPN: 10183217
TAPÓN PARA UNIÓN
-Válido Hasta Motor Nr. 42568-
Sustitución
Sustitución
# 056
MPN: 165564
TUBO DE COMBUSTIBLE DE LA BOMBA AL FILTRO
-No como repuesto para F355 reemplazado por 171342
Sustitución
Sustitución
# 056
MPN: 171342
TUBO DE COMBUSTIBLE DE LA BOMBA AL FILTRO
-Suplentes 165564-
de £118,26
de £118,26
Esta pieza reemplaza el número de pieza. 165564 - and 1 more. Haga clic para ver detalles
# 057
MPN: 165566
TUBO DE COMBUSTIBLE DEL BLOQUE DE REFLUJO A LA BOMBA
-No como repuesto para F355 reemplazado por 171346
Sustitución
Sustitución
# 057
MPN: 171346
TUBO DE COMBUSTIBLE DEL BLOQUE DE REFLUJO A LA BOMBA
-Suplentes 165566
de £214,96
de £214,96
Esta pieza reemplaza el número de pieza. 165566 - and 2 more. Haga clic para ver detalles
# 058
MPN: 127816
empaquetadura
de £1,41
de £1,41
# 059
MPN: 129316
LÁMINA
de £3,02
de £3,02
# 060
MPN: 14084211
TUERCA
de £0,71
de £0,71
# 061
MPN: 12601274
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 062
MPN: 165192
DIVISOR DE COMBUSTIBLE
-Ahora no como repuesto - Reemplazado por 178937
de £50,94
de £50,94
# 062
MPN: 178937
DIVISOR DE COMBUSTIBLE
de £50,94
de £50,94
Esta pieza reemplaza el número de pieza 165192 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 063
MPN: 14433174
TORNILLO
de £0,90
de £0,90
# 064
MPN: 153366
Arandela
de £0,47
de £0,47
# 065
MPN: 13540724
SEMENTAL
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 13540721
# 066
MPN: 165533
TUBO DE COMBUSTIBLE DESDE EL BLOQUE DE ENTREGA HASTA LA FLAUTA
-No como repuesto para F355 reemplazado por 171344
Sustitución
Sustitución
# 066
MPN: 171344
TUBO DE COMBUSTIBLE DESDE EL BLOQUE DE ENTREGA HASTA LA FLAUTA
-Suplentes 165533
de £88,45
de £88,45
Esta pieza reemplaza el número de pieza. 165533 - and 1 more. Haga clic para ver detalles
# 067
MPN: 165534
TUBO DE COMBUSTIBLE DEL REGULADOR AL BLOQUE DIVISOR
-No como repuesto para F355 reemplazado por 171345
Sustitución
Sustitución
# 067
MPN: 171345
TUBO DE COMBUSTIBLE DEL REGULADOR AL BLOQUE DIVISOR
-Suplentes 165534
de £106,45
de £106,45
Esta pieza reemplaza el número de pieza. 165534 - and 1 more. Haga clic para ver detalles
# 068
MPN: 10442090
SOPORTE CON FUNDA
de £0,47
de £0,47
# 069
MPN: 166677
ACORTAR
de £0,72
de £0,72
# 070
MPN: 126352
soporte
de £7,10
de £7,10
# 071
MPN: 13550301
Arandela
de £0,47
de £0,47
# 072
MPN: 104030
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 16104125
# 073
MPN: 10902324
TORNILLO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 10902311 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 074
MPN: 102741
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
# 075
MPN: 165565
TUBO DE COMBUSTIBLE DEL REGULADOR AL BLOQUE DIVISOR
de £195,83
de £195,83
# 076
MPN: 160675
ACORTAR
Sustitución
Sustitución
# 077
MPN: 171752
TUERCA
-Válido a partir del motor nº. 42569
de £13,13
de £13,13
# 078
MPN: 174906
ACOPLAMIENTO RÁPIDO
-Válido desde Ass. Nro. 26074
