136 - Sistema de aire acondicionado

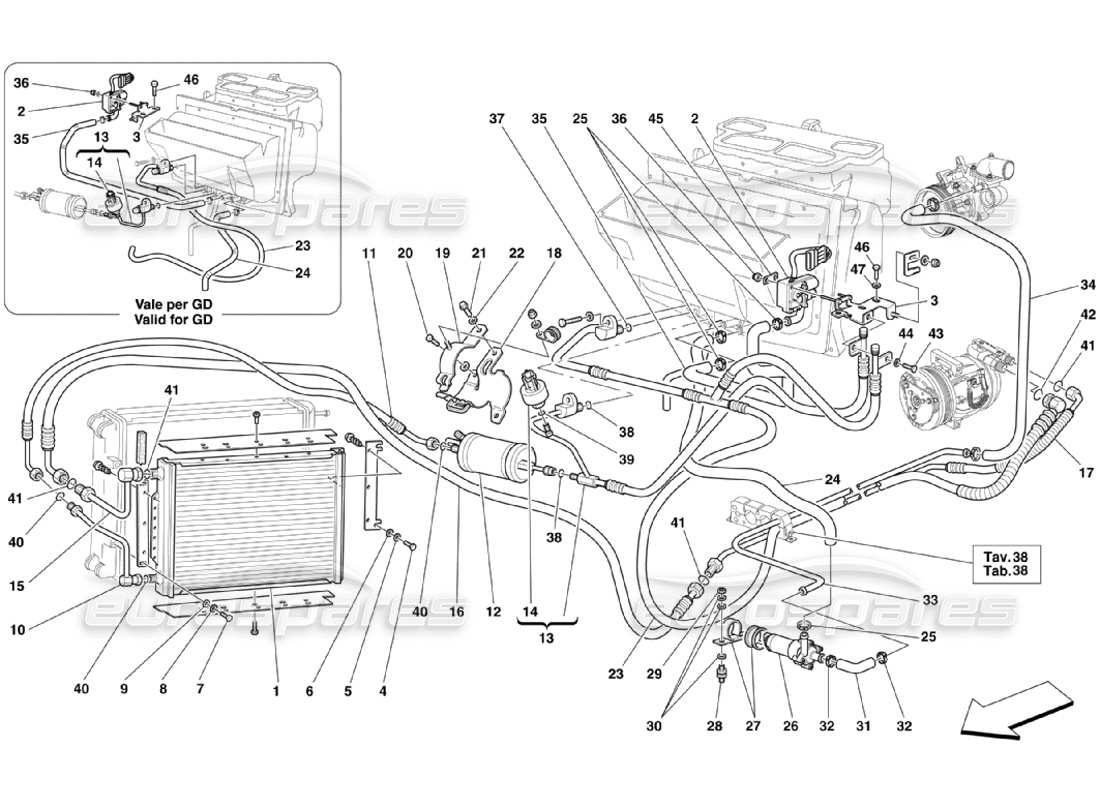

Ferrari 360 Challenge Stradale Air Conditioning System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 178565
CONDENSADOR DE CA
de £319,43
de £319,43
# 002
MPN: 65066400
VÁLVULA TGK
de £187,29
de £187,29
# 003
MPN: 65882200
SOPORTE PARA FIJACIÓN DE VÁLVULA
-Válido para GD
de £8,11
de £8,11
# 003
MPN: 66150300
SOPORTE PARA FIJACIÓN DE VÁLVULA
-No para GD
de £13,20
de £13,20
Esta pieza reemplaza el número de pieza. 81035400
# 004
MPN: 10902124
TORNILLO
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 10902111 - and 1 more. Haga clic para ver detalles
# 005
MPN: 12601274
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 006
MPN: 14496424
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 14496401 - and 3 more. Haga clic para ver detalles
# 007
MPN: 60909500
TORNILLO
de £1,22
de £1,22
# 008
MPN: 12601274
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 009
MPN: 12643724
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 010
MPN: 65830900
TUBO METÁLICO DE ENTREGA
de £207,62
de £207,62
# 011
MPN: 65830700
MANGUERA DEL CONDENSADOR AL FILTRO
de £88,24
de £88,24
# 012
MPN: 65628300
FILTRO DESHIDRATANTE
de £75,70
de £75,70
# 013
MPN: 66090200
TUBO DEL FILTRO AL SISTEMA AC
-Válido para GD
de £281,21
de £281,21
Esta pieza reemplaza el número de pieza. 66643000 - and 2 more. Haga clic para ver detalles
# 013
MPN: 66147900
TUBO DEL FILTRO AL SISTEMA AC
-No para GD
de £306,69
de £306,69
# 014
MPN: 65628200
PRESOSTATO
de £95,82
de £95,82
# 015
MPN: 65830800
TUBO METÁLICO DE ENTRADA
de £179,31
de £179,31
# 016
MPN: 65744300
TUBERÍA DE TUBERÍA BAJO PISO AL CONDENSADOR
-Válido para GD
de £179,31
de £179,31
# 016
MPN: 65830600
TUBERÍA DE TUBERÍA BAJO PISO AL CONDENSADOR
-No para GD
de £188,75
de £188,75
# 017
MPN: 65230500
TUBO DE ENVÍO BAJO PISO DESDE COMPRESOR
de £247,12
de £247,12
# 018
MPN: 65539400
SOPORTE DE FILTRO
-No para GD
de £3,33
de £3,33
# 018
MPN: 65880700
SOPORTE DE FILTRO
-Válido para GD
de £11,92
de £11,92
# 019
MPN: 65547700
soporte
-No para GD
de £2,18
de £2,18
# 019
MPN: 65880900
soporte
-Válido para GD
de £2,55
de £2,55
# 020
MPN: 10902224
TORNILLO
de £0,53
de £0,53
# 021
MPN: 13840511
TORNILLO
-No como repuesto - Reemplazado por 68721400
de £2,19
de £2,19
# 021
MPN: 68721400
TORNILLO
de £0,57
de £0,57
# 022
MPN: 12644424
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12644401 - and 1 more. Haga clic para ver detalles
# 023
MPN: 66148000
TUBO DEL SISTEMA DE AC AL COMPRESOR
-No para GD
de £181,68
de £181,68
# 023
MPN: 66643100
TUBO DEL SISTEMA DE AC AL COMPRESOR
-Válido para GD
de £482,87
de £482,87
# 024
MPN: 65460800
TUBO DE BOMBA MÍNIMA AL SISTEMA AC
-No para GD
de £97,64
de £97,64
# 024
MPN: 65744600
TUBO DE BOMBA MÍNIMA AL SISTEMA AC
-Válido para GD
de £27,36
de £27,36
# 025
MPN: 13000390
SCREW COLLAR
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 026
MPN: 65460300
BOMBA MÍNIMA
de £75,00
de £75,00
Esta pieza reemplaza el número de pieza. 70000900 - and 5 more. Haga clic para ver detalles
# 027
MPN: 63994900
SOPORTE COMPLETO
de £4,54
de £4,54
Esta pieza reemplaza el número de pieza. 64246500
# 028
MPN: 142202
ALMOHADILLA
de £14,94
de £14,94
# 029
MPN: 15896214
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 15896211
# 030
MPN: 10571570
Arandela
de £0,92
de £0,92
# 031
MPN: 65460700
TUBERÍA DESDE TUBERÍA BAJO PISO A BOMBA MÍNIMA
de £30,10
de £30,10
# 032
MPN: 13000390
SCREW COLLAR
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 033
MPN: 65231400
TUBERÍA DE AGUA BAJO SUELO
de £38,97
de £38,97
# 034
MPN: 65831500
TUBERÍA DE BOMBA DE AGUA A TUBERÍA BAJO PISO
de £113,24
de £113,24
# 035
MPN: 65231700
TUBO DEL CALENTADOR DE AC A LA VÁLVULA TGK
-No para GD
de £10,37
de £10,37
# 035
MPN: 65744700
TUBO DEL CALENTADOR DE AC A LA VÁLVULA TGK
-Válido para GD
de £27,44
de £27,44
# 036
MPN: 14078010
TUERCA
-Válido para GD
de £0,86
de £0,86
# 036
MPN: 62790300
TUERCA
-No para GD
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12574011 - and 1 more. Haga clic para ver detalles
# 037
MPN: 66309800
O JUNTA
de £2,58
de £2,58
# 038
MPN: 66309700
O JUNTA
de £6,93
de £6,93
# 039
MPN: 66309600
O JUNTA
-No para GD
de £1,24
de £1,24
# 040
MPN: 66309300
O JUNTA
de £1,02
de £1,02
Esta pieza reemplaza el número de pieza 175835 que tenemos en stock.
# 041
MPN: 66309400
O JUNTA
de £10,42
de £10,42
# 042
MPN: 66309500
O JUNTA
de £10,42
de £10,42
# 043
MPN: 10977524
TORNILLO
-No para GD
de £0,53
de £0,53
# 044
MPN: 11188079
Arandela
-No para GD
de £0,71
de £0,71
# 045
MPN: 65929400
PLATO PEQUEÑO
-No para GD
de £1,68
de £1,68
# 046
MPN: 11193274
TORNILLO
-No para GD
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 11193279 que tenemos en stock.
# 046
MPN: 15210624
TORNILLO
-Válido para GD
de £1,96
de £1,96
# 047
MPN: 11193274
Arandela
-No para GD
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 11193279 que tenemos en stock.
