009 - tanques y tuberías de combustible

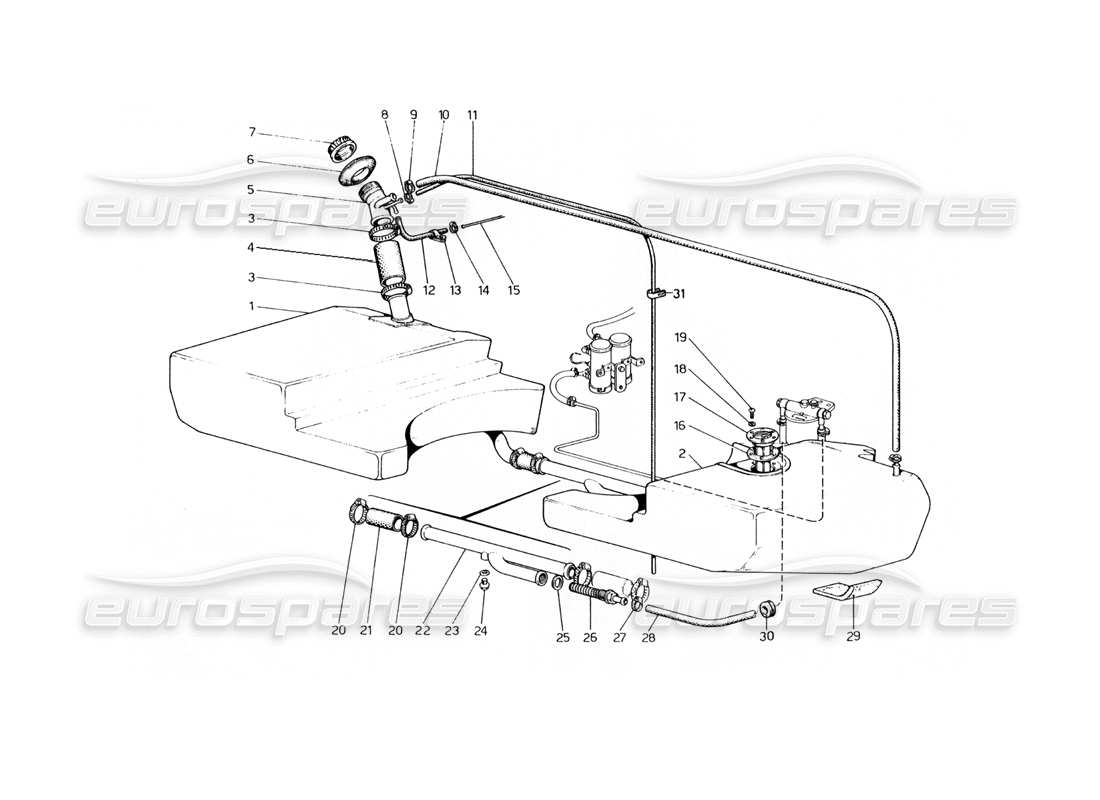

Ferrari 400 GT (Mechanical) Fuel Tanks and Pipes Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 105016

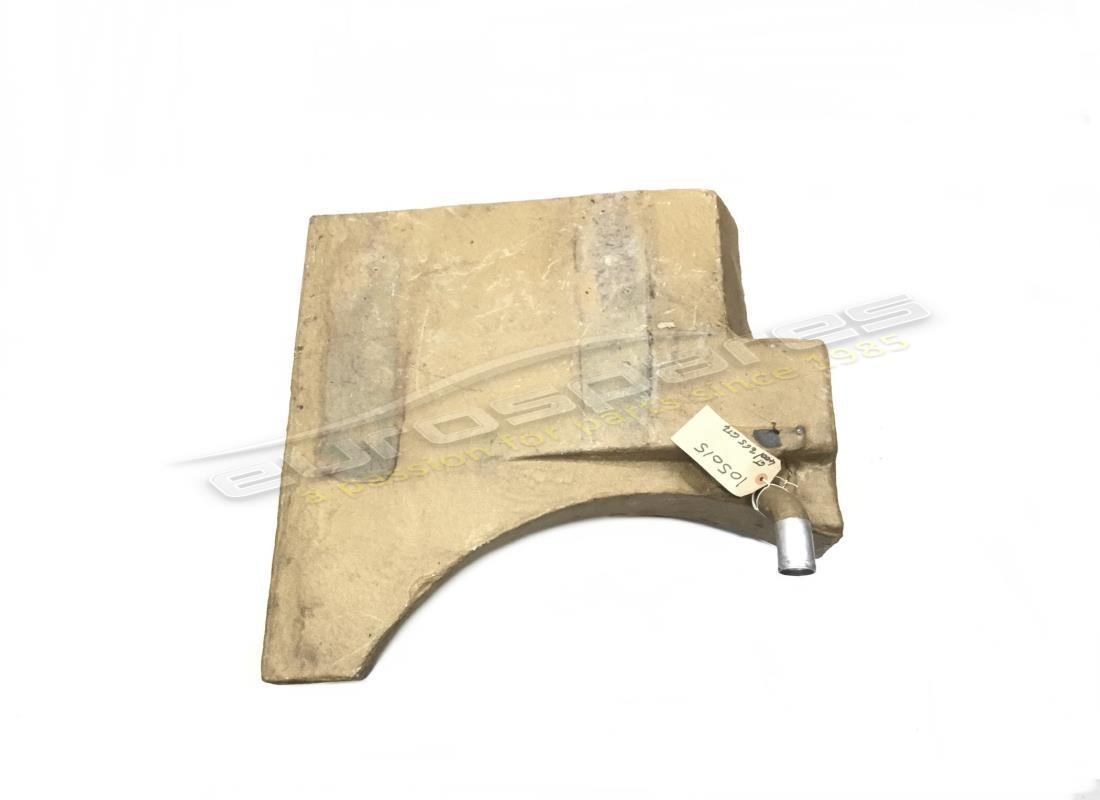

TANQUE DE COMBUSTIBLE IZQUIERDO
de £763,79
de £763,79
# 002
MPN: 105015

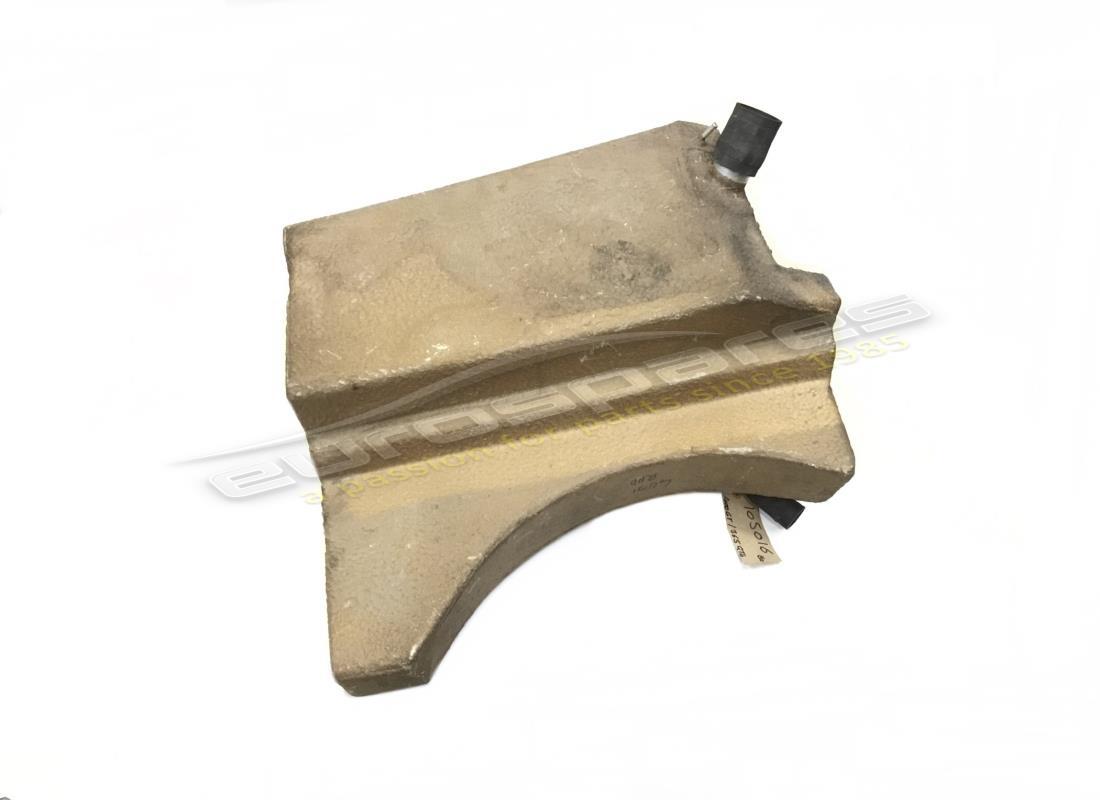

TANQUE DE COMBUSTIBLE DERECHO
de £778,72
de £778,72
# 003
MPN: 12174790
CLIP DE JUBILEO
de £1,08
de £1,08
Esta pieza reemplaza el número de pieza. 50188200
# 004
MPN: 117618
MANGA
de £32,62
de £32,62
Esta pieza reemplaza el número de pieza. 114282 - and 2 more. Haga clic para ver detalles
# 005
MPN: 105017
LLENADO DE COMBUSTIBLE
de £185,82
de £185,82
# 006
MPN: 101465
JUNTA O SELLO
de £45,30
de £45,30
Esta pieza reemplaza el número de pieza. 821287 - and 3 more. Haga clic para ver detalles
# 007
MPN: 113401
Tapón de llenado de combustible
de £65,57
de £65,57
Esta pieza reemplaza el número de pieza. 101453 - and 3 more. Haga clic para ver detalles
# 008
MPN: 101296
CLIP DE JUBILEO
# 009
MPN: 13000390
CLIP DE JUBILEO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 010
MPN: 103673
TUBO DE RESPIRADERO DE COMBUSTIBLE
Azul - 15x22 - Precio por metro
Esta pieza reemplaza el número de pieza. 101475 - and 1 more. Haga clic para ver detalles
# 011
MPN: 103846
MANGUERA DE VENTILACIÓN DEL TANQUE
de £24,08
de £24,08
# 012
MPN: 113437
MANGUERA DE GOMA DE MANGUERA BUNDY A UNIÓN
Sustitución
Sustitución
# 013
MPN: 103517
SOPORTE DE FIJACIÓN DE TUBO
de £2,20
de £2,20
Esta pieza reemplaza el número de pieza. 9181804
# 014
MPN: 13000190
SCREW COLLAR
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
# 015
MPN: 10-48-13
MANGUERA BUNDY DE 3 CAMINO A LA UNIÓN
de £22,61
de £22,61
# 016
MPN: 101462
empaquetadura
de £13,47
de £13,47
Esta pieza reemplaza el número de pieza. 820925 - and 1 more. Haga clic para ver detalles
# 017
MPN: MC3701/100
TRANSMISOR DE NIVEL DEL TANQUE DE COMBUSTIBLE (UNIVERSAL)
de £83,95
de £83,95
Esta pieza reemplaza el número de pieza. 108644 - and 5 more. Haga clic para ver detalles
# 018
MPN: 11195371
Arandela
de £0,47
de £0,47
# 019
MPN: 10374911
TORNILLO
de £0,47
de £0,47
# 020
MPN: 108785
CLIP DE JUBILEO
Sustitución
Sustitución
# 021
MPN: 114277
MANGA
de £69,76
de £69,76
Esta pieza reemplaza el número de pieza. 101468 - and 1 more. Haga clic para ver detalles
# 022
MPN: 101459
TUBO DE CONEXIÓN AL TANQUE
de £234,75
de £234,75
Esta pieza reemplaza el número de pieza. 821015
# 023
MPN: 10278650
JUNTA O SELLO
de £0,47
de £0,47
# 024
MPN: 10300771
TAPÓN DE DRENAJE DE COMBUSTIBLE
de £0,50
de £0,50
# 025
MPN: 102645
empaquetadura
de £3,63
de £3,63
Esta pieza reemplaza el número de pieza. 104283 - and 2 more. Haga clic para ver detalles
# 026
MPN: 102600
filtrar
de £197,36
de £197,36
Esta pieza reemplaza el número de pieza. 820960 - and 1 more. Haga clic para ver detalles
# 027
MPN: 13000390
CLIP DE JUBILEO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 028
MPN: 105075
TUBO DEL DIPPER AL FILTRO DE COMBUSTIBLE
de £16,95
de £16,95
# 029
MPN: 105997
FIELTRO DE SOPORTE DEL TANQUE
# 030
MPN: 101485
PASACABLES
Esta pieza reemplaza el número de pieza. 820571
# 031
MPN: 10418300
CLIP DE JUBILEO
de £0,47
de £0,47
