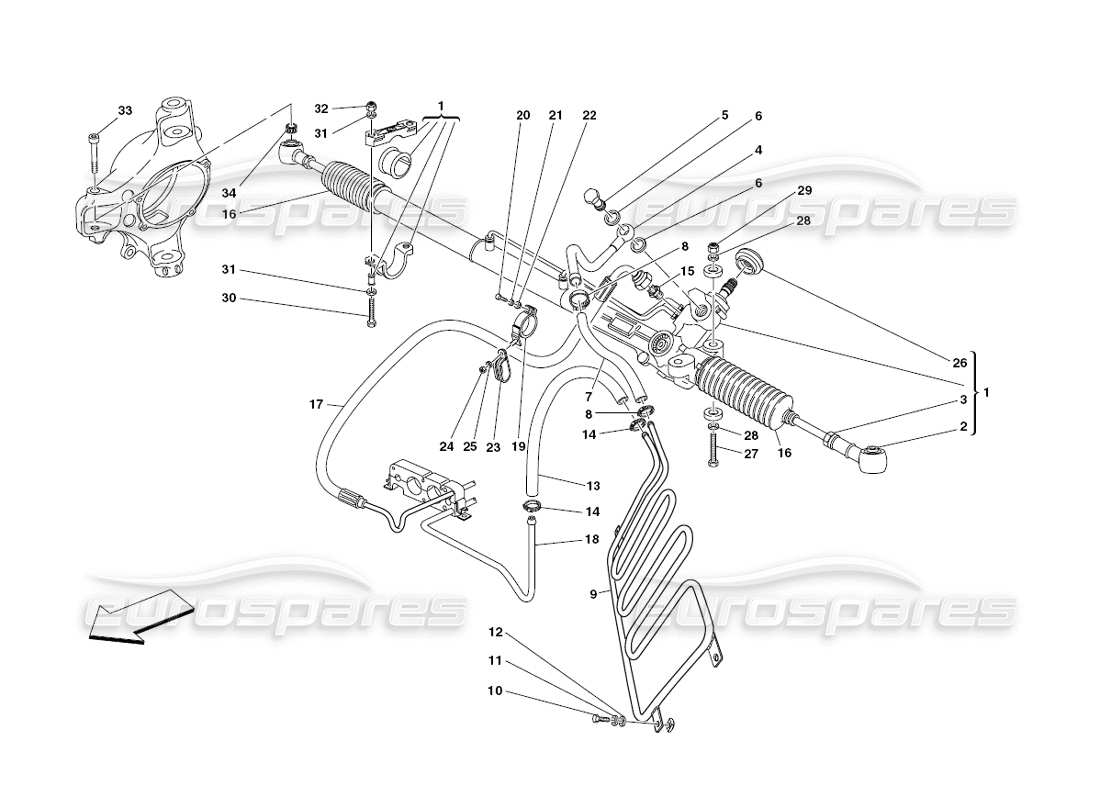

034 - Hydraulic Steering Box and Serpentine
Ferrari 430 Challenge (2006) Hydraulic Steering Box and Serpentine Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 181481
CAJA DE DIRECCIÓN CON DIRECCIÓN ASISTIDA SERVOASSISTITA
(volante a la izquierda)
de £2.012,17
de £2.012,17
# 002
MPN: 181882
VARILLA DE ACOPLAMIENTO DE BOLA
de £217,17
de £217,17
Esta pieza reemplaza el número de pieza. 178930 - and 1 more. Haga clic para ver detalles
# 003
MPN: 10791324
TUERCA
de £4,86
de £4,86
Esta pieza reemplaza el número de pieza. 10791321
# 004
MPN: 211764
UNIÓN OSCILANTE
de £21,70
de £21,70
# 005
MPN: 10185111
UNIÓN
de £1,30
de £1,30
# 006
MPN: 10280060
empaquetadura
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 100501 - and 3 more. Haga clic para ver detalles
# 007
MPN: 212706
MANGUERA DE GOMA
Sustitución
Sustitución
# 008
MPN: 161490
SCREW COLLAR
de £1,22
de £1,22
# 009
MPN: 223593
BOBINA DE REFRIGERACIÓN
de £151,00
de £151,00
# 010
MPN: 16286027
TORNILLO
de £0,53
de £0,53
# 011
MPN: 12601277
Arandela
de £0,71
de £0,71
# 012
MPN: 12644478
Arandela
de £0,47
de £0,47
# 013
MPN: 209868
MANGUERA DE GOMA
de £40,57
de £40,57
Esta pieza reemplaza el número de pieza. 212707 - and 1 more. Haga clic para ver detalles
# 014
MPN: 161490
SCREW COLLAR
de £1,22
de £1,22
# 015
MPN: 201706
UNIÓN ROSCADA
de £3,33
de £3,33
Esta pieza reemplaza el número de pieza. 177237
# 016
MPN: 70000948
KIT DE REEMPLAZO DE FUELLE
de £42,46
de £42,46
# 017
MPN: 211536
TUBO DE ENVÍO IZQUIERDO DE UNIÓN A CAJA DE DIRECCIÓN
de £124,58
de £124,58
# 018
MPN: 202552
TUBO DE RETORNO DEBAJO DEL SUELO
de £109,00
de £109,00
# 019
MPN: 177631
SOPORTE DE FIJACIÓN DE TUBOS
de £4,55
de £4,55
# 020
MPN: 10902424
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 10902324 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 021
MPN: 127494
Arandela
(cantidad mínima de pedido = 20)
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10516470 - and 4 more. Haga clic para ver detalles
# 022
MPN: 12639724
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12639725 - and 1 more. Haga clic para ver detalles
# 023
MPN: 10441690
SOPORTE CON FUNDA
de £1,14
de £1,14
Esta pieza reemplaza el número de pieza. 1044690
# 024
MPN: 102948
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
# 025
MPN: 12639724
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12639725 - and 1 more. Haga clic para ver detalles
# 026
MPN: 171519
ANILLO COMPLETO
de £12,26
de £12,26
# 027
MPN: 16237174
TORNILLO
de £2,33
de £2,33
# 028
MPN: 14496624
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 14496601 - and 2 more. Haga clic para ver detalles
# 029
MPN: 102742
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12557621 - and 2 more. Haga clic para ver detalles
# 030
MPN: 16237074
TORNILLO
de £2,76
de £2,76
Esta pieza reemplaza el número de pieza 16237174 que tenemos en stock.
# 031
MPN: 14496624
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 14496601 - and 2 more. Haga clic para ver detalles
# 032
MPN: 102742
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12557621 - and 2 more. Haga clic para ver detalles
# 033
MPN: 179556
TORNILLO
de £29,49
de £29,49
# 034
MPN: 179555
ANILLO
de £3,29
de £3,29

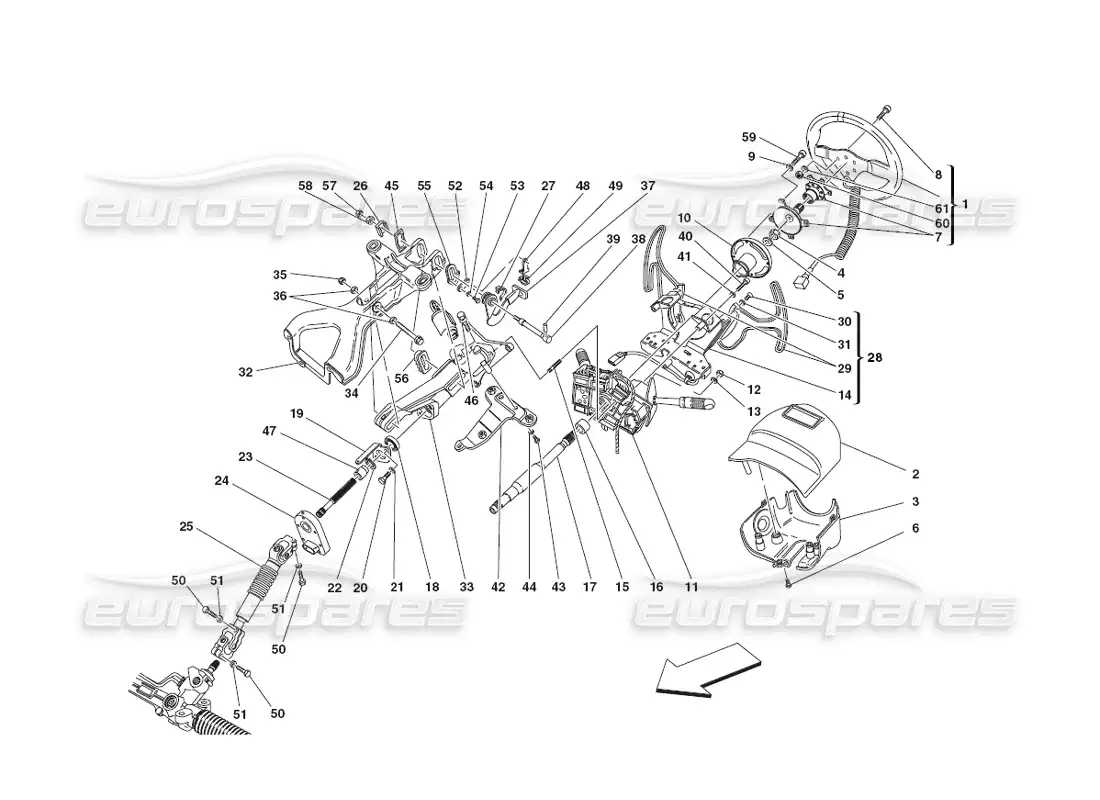

-part-diagram-035.webp "FERRARI 430 CHALLENGE (2006) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")

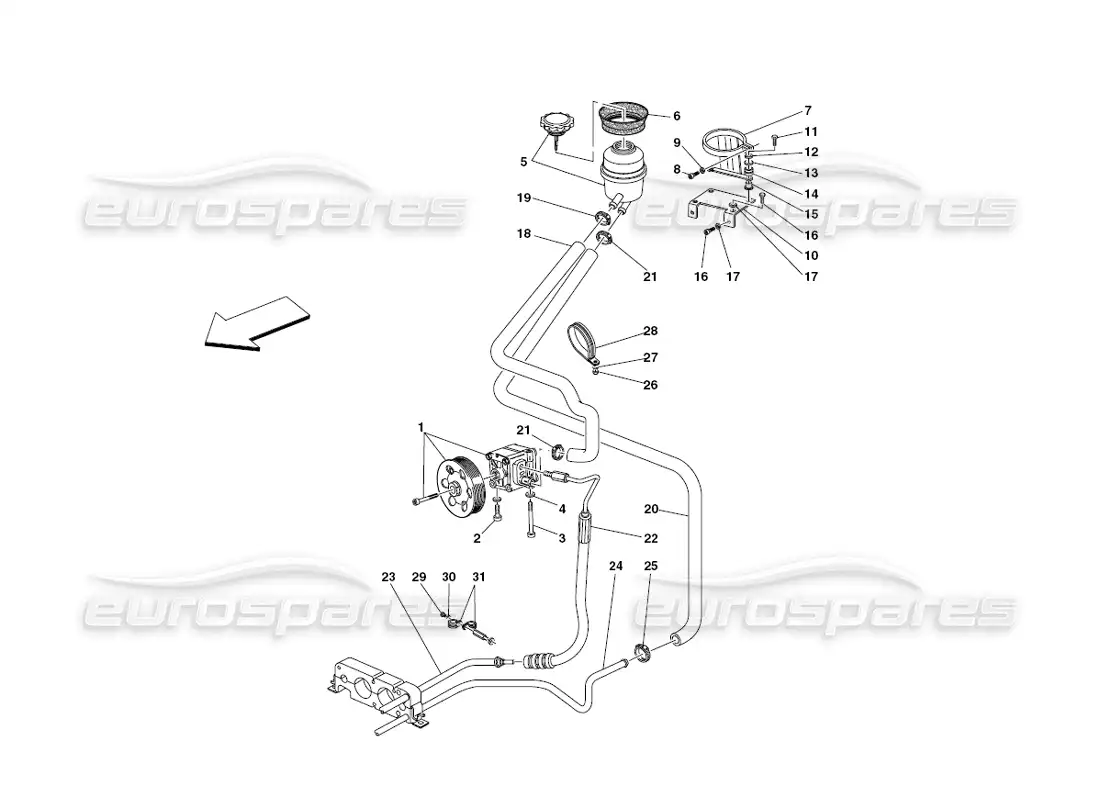

-part-diagram-036.webp "FERRARI 430 CHALLENGE (2006) HYDRAULIC STEERING PUMP AND TANK DIAGRAMA DE PIEZAS")

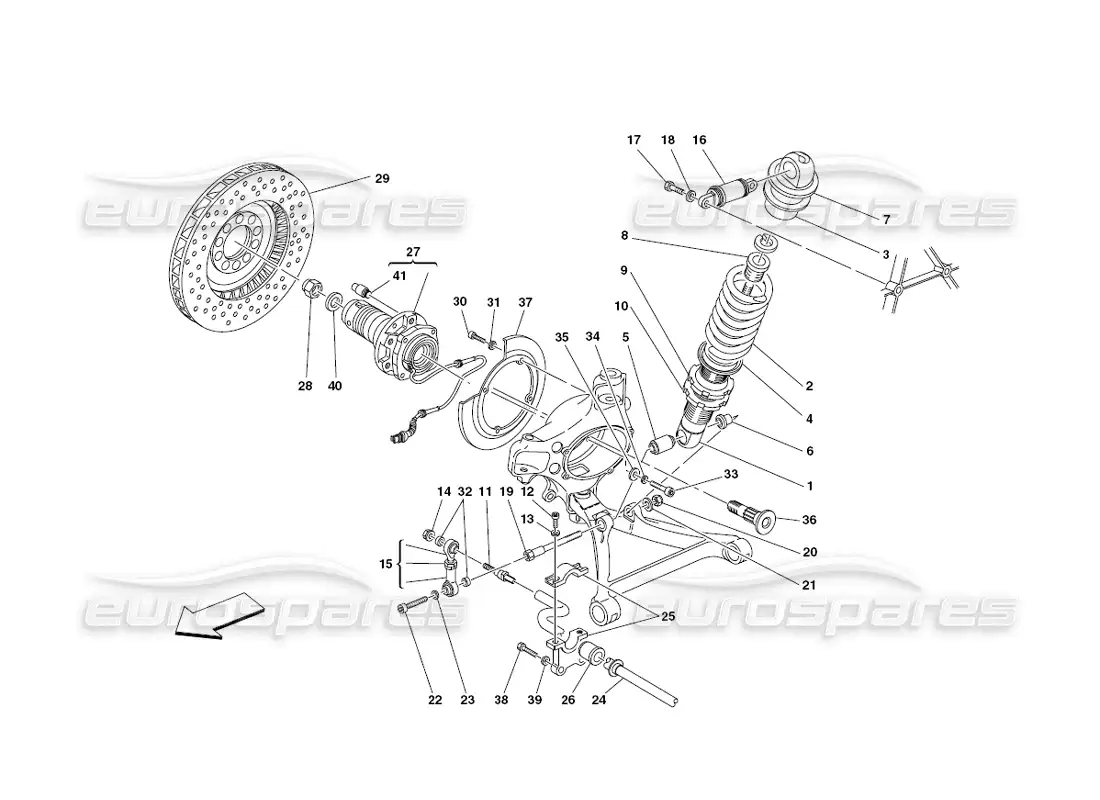

-part-diagram-037.webp "FERRARI 430 CHALLENGE (2006) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")

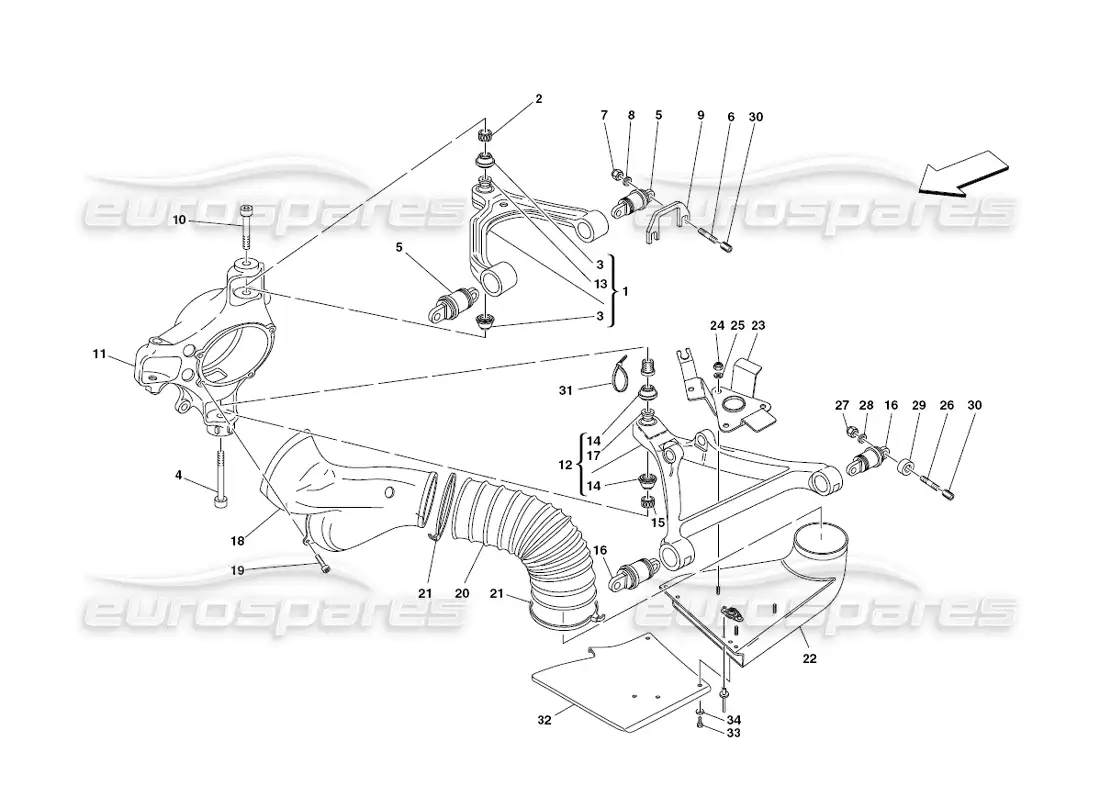

-part-diagram-038.webp "FERRARI 430 CHALLENGE (2006) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
