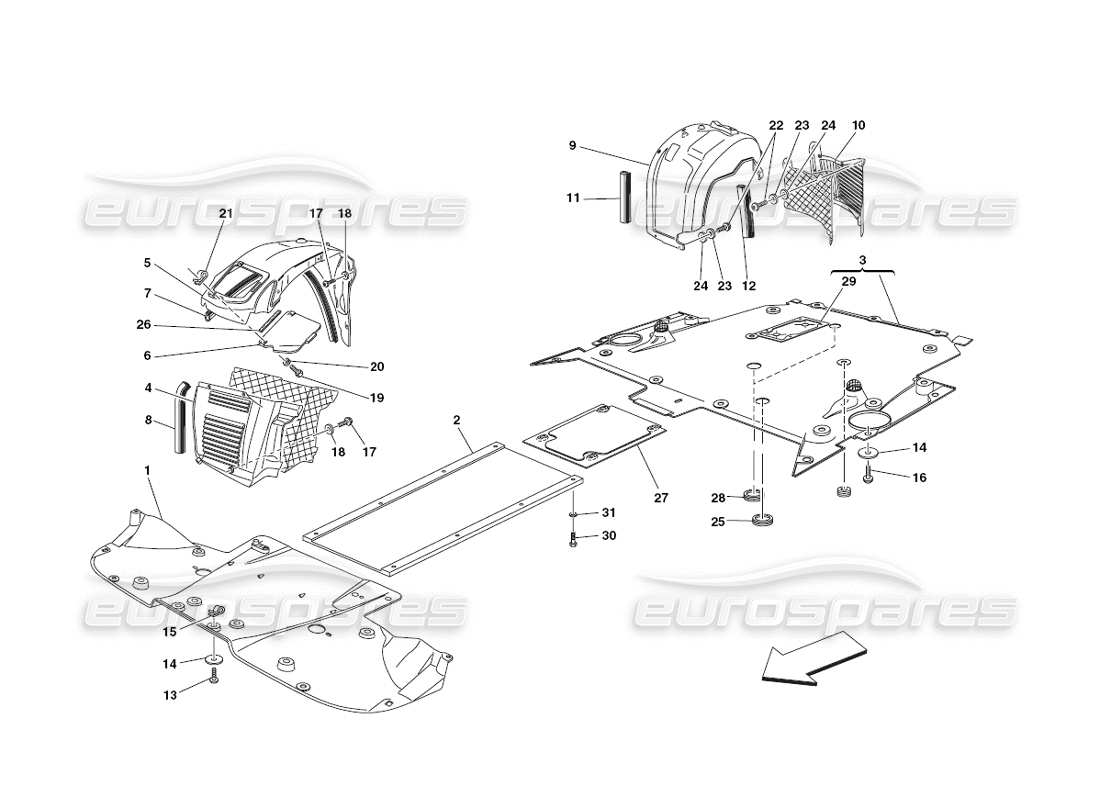

108 - Piso plano y caseta de gobierno
Ferrari 430 Challenge (2006) Flat Floor Pan and Wheelhouse Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 80499400
PROTECTOR DELANTERO DEBAJO DEL CUERPO
de £876,36
de £876,36
Esta pieza reemplaza el número de pieza. 69392600
# 002
MPN: 69401200
REFUERZO DEL TÚNEL
de £35,33
de £35,33
# 003
MPN: 80069800
TRASERO DEBAJO DEL CUERPO
de £494,92
de £494,92
Esta pieza reemplaza el número de pieza. 69331700
# 004
MPN: 69731100
PROTECTOR DE GRAVA DELANTERO PARA RUEDA DELANTERA DERECHA
Sustitución
Sustitución
# 004
MPN: 80103400
PROTECTOR DE GRAVA DELANTERO PARA RUEDA DELANTERA IZQUIERDA
de £78,95
de £78,95
Esta pieza reemplaza el número de pieza. 69731200
# 005
MPN: 67957400
PROTECCIÓN EXTERIOR DE LA ALFOMBRA DE LA TIRADORA DELANTERA DERECHA
de £253,81
de £253,81
# 005
MPN: 67964900
PROTECCIÓN EXTERIOR DE LA ALFOMBRA DE LA TIRADORA DELANTERA IZQUIERDA
de £248,98
de £248,98
# 006
MPN: 65522300
PUERTA DE RUEDA DERECHA
de £47,81
de £47,81
# 006
MPN: 65522400
PUERTA DEL RUEDA IZQUIERDA
de £47,81
de £47,81
# 007
MPN: 68036400
empaquetadura
de £7,54
de £7,54
# 008
MPN: 64994500
empaquetadura
de £40,70
de £40,70
Esta pieza reemplaza el número de pieza. 64994700
# 009
MPN: 69333200
RUEDA TRASERA DERECHA
-Lado delantero-
de £111,62
de £111,62
# 009
MPN: 69333300
RUEDA TRASERA IZQUIERDA
-Lado delantero-
de £111,62
de £111,62
# 010
MPN: 80256000
PROTECTOR DE GRAVA DERECHO PARA RUEDA TRASERA
de £64,88
de £64,88
Esta pieza reemplaza el número de pieza. 67964400
# 010
MPN: 80256100
PROTECTOR DE GRAVA IZQUIERDO PARA RUEDA TRASERA
de £52,49
de £52,49
Esta pieza reemplaza el número de pieza. 67964500
# 011
MPN: 64865000
empaquetadura
de £16,12
de £16,12
# 012
MPN: 68034900
empaquetadura
de £40,70
de £40,70
# 013
MPN: 10902424
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10902324 - and 3 more. Haga clic para ver detalles
# 014
MPN: 66121400
Arandela
de £5,78
de £5,78
Esta pieza reemplaza el número de pieza. 12624977 - and 1 more. Haga clic para ver detalles
# 015
MPN: 14189071
soporte
de £0,47
de £0,47
# 016
MPN: 10902424
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10902324 - and 3 more. Haga clic para ver detalles
# 017
MPN: 14778418
TORNILLO
(cantidad mínima de pedido = 10)
de £0,47
de £0,47
# 018
MPN: 11197777
Arandela
de £0,47
de £0,47
# 019
MPN: 10977887
TORNILLO
de £0,47
de £0,47
# 020
MPN: 12638178
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10519578 - and 3 more. Haga clic para ver detalles
# 021
MPN: 66927700
soporte
de £0,75
de £0,75
# 022
MPN: 14778418
TORNILLO
(cantidad mínima de pedido = 10)
de £0,47
de £0,47
# 023
MPN: 11197777
Arandela
de £0,47
de £0,47
# 024
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 025
MPN: 64783600
TAPÓN DE PROTECCIÓN
de £3,00
de £3,00
# 026
MPN: 66092500
JUNTA ANTIVIBRACIONES
de £1,92
de £1,92
# 027
MPN: 68023300
ESCUDO CENTRAL DEBAJO DEL CUERPO
de £45,44
de £45,44
# 028
MPN: 63965800
ENCHUFAR
de £3,87
de £3,87
# 029
MPN: 68372600
PUERTA DE INSPECCIÓN DEL FILTRO DE ACEITE
de £20,35
de £20,35
# 030
MPN: 210246
TORNILLO
de £0,69
de £0,69
# 031
MPN: 12646727
Arandela
de £0,47
de £0,47
