ferrari f430 coupe (europe) sistema actuador neumático diagrama de piezas

0008 - SISTEMA ACTUADOR NEUMÁTICO

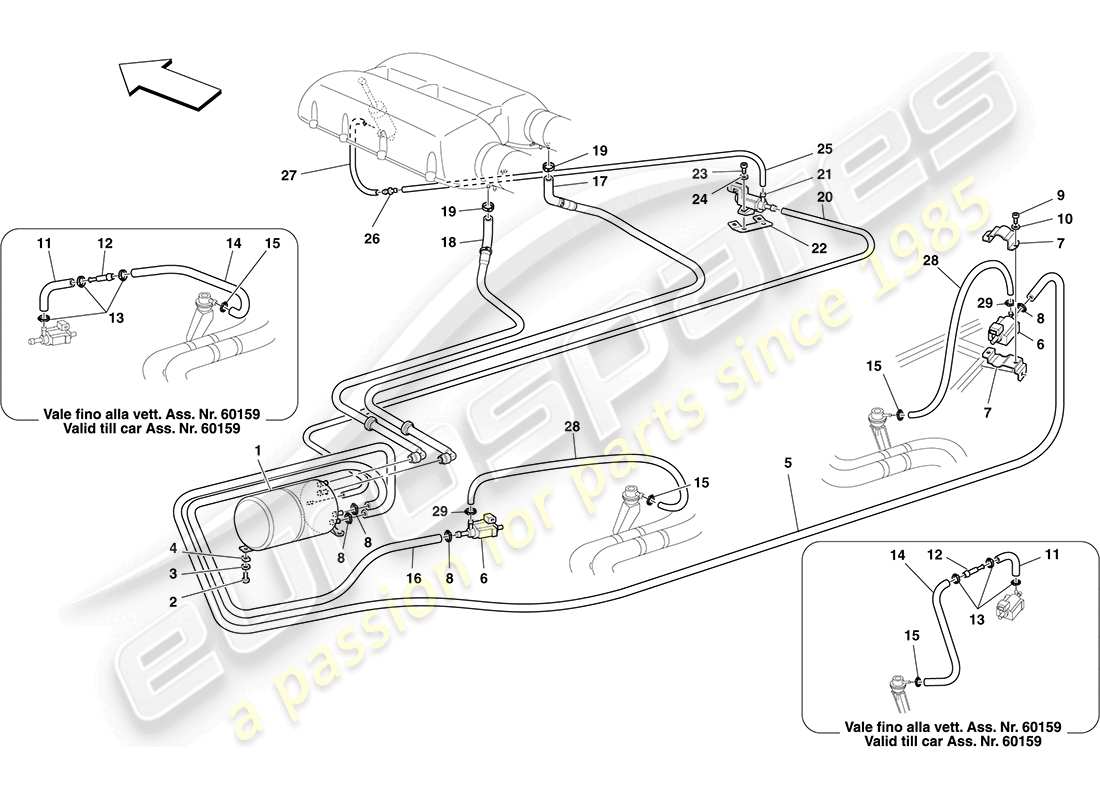

Ferrari F430 Coupe (Europe) PNEUMATIC ACTUATOR SYSTEM Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                  #
                                  Número de pieza
                                  Descripción
                                  Llave
                                  Precio
                                  # 001
                                  MPN: 207624
                                  TANQUE ACUMULADOR DE VACÍO
                                  de £132,15
                                  de £132,15
                                  ACUMULACIÓN DE DEPRESIÓN BRONCEADO Genuine Ferrari Parte - Nuevo (ordenar)
                                  ACUMULACIÓN DE DEPRESIÓN BRONCEADO Genuine Ferrari Pieza - Usada en stock
                                  # 002
                                  MPN: 10902224
                                  TORNILLO
                                  -Ya no se suministra- -Reemplazado por 10902424-
                                  de £0,47
                                  de £0,47
                                  TORNILLO Genuine Ferrari Parte - Nuevo en stock
                                  TORNILLO (10902224) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 002
                                  MPN: 10902424
                                  TORNILLO
                                  de £0,52
                                  de £0,52
                                  Esta pieza reemplaza el número de pieza. 10902324 - and 3 more. Haga clic para ver detalles
                                  TORNILLO Genuine Ferrari Parte - Nuevo en stock
                                  TORNILLO (10902424) Genuine Maserati Parte - Nuevo en stock
                                  # 003
                                  MPN: 12601274
                                  Arandela
                                  de £0,47
                                  de £0,47
                                  Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
                                  Arandela Genuine Ferrari Parte - Nuevo en stock
                                  Arandela (12601274) Genuine Maserati Parte - Nuevo en stock
                                  # 004
                                  MPN: 12639724
                                  Arandela
                                  -Ya no se suministra- -Reemplazado por 12644424-
                                  de £0,47
                                  de £0,47
                                  Esta pieza reemplaza el número de pieza. 12639725 - and 1 more. Haga clic para ver detalles
                                  Arandela Genuine Ferrari Parte - Nuevo en stock
                                  Arandela (12639724) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 004
                                  MPN: 12644424
                                  Arandela
                                  de £0,47
                                  de £0,47
                                  Esta pieza reemplaza el número de pieza. 12644401 - and 1 more. Haga clic para ver detalles
                                  Arandela Genuine Ferrari Parte - Nuevo en stock
                                  Arandela (12644424) Genuine Maserati Parte - Nuevo en stock
                                  # 005
                                  MPN: 210352
                                  TUBO DEL DEPÓSITO A ELECTROVÁLVULA DERECHA
                                  de £130,49
                                  de £130,49
                                  TUBO Genuine Ferrari Parte - Nuevo (ordenar)
                                  # 006
                                  MPN: 178309
                                  VÁLVULA DE SOLENOIDE
                                  de £31,11
                                  de £31,11
                                  VALVE Genuine Ferrari Parte - Nuevo (ordenar)
                                  VALVE Genuine Ferrari Pieza - Usada en stock
                                  VÁLVULA SOLENOIDE (178309) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 007
                                  MPN: 178515
                                  MONTAJE DE LA VÁLVULA SOLENOIDE
                                  de £2,15
                                  de £2,15
                                  APOYO Genuine Ferrari Parte - Nuevo en stock
                                  SOPORTE DE VÁLVULA SOLENOIDE (178515) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 008
                                  MPN: 13432170
                                  COLLAR PARA UNIÓN DE MANGUERA
                                  de £0,53
                                  de £0,53
                                  CUELLO PARA MANGA Genuine Ferrari Parte - Nuevo (ordenar)
                                  # 009
                                  MPN: 14302924
                                  TORNILLO
                                  de £0,47
                                  de £0,47
                                  TORNILLO Genuine Ferrari Parte - Nuevo (ordenar)
                                  TORNILLO (14302924) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 010
                                  MPN: 127492
                                  Arandela
                                  de £0,59
                                  de £0,59
                                  Esta pieza reemplaza el número de pieza. 106848
                                  Arandela DE RESORTE Genuine Ferrari Parte - Nuevo en stock
                                  Arandela (127492) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 011
                                  MPN: 178552
                                  TUBERÍA DE GOMA
                                  -Aplicable hasta el culo. No. 60159-
                                  de £12,71
                                  de £12,71
                                  TUBO Genuine Ferrari Parte - Nuevo (ordenar)
                                  # 012
                                  MPN: 178369
                                  CONECTOR
                                  -Aplicable hasta el culo. No. 60159-
                                  de £1,36
                                  de £1,36
                                  UNIÓN Genuine Ferrari Parte - Nuevo (ordenar)
                                  UNIÓN Genuine Ferrari Pieza - Usada en stock
                                  UNIÓN (178369) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 013
                                  MPN: 13432270
                                  COLLAR PARA UNIÓN DE MANGUERA
                                  -Aplicable hasta el culo. No. 60159-
                                  de £0,53
                                  de £0,53
                                  CUELLO PARA MANGA Genuine Ferrari Parte - Nuevo en stock
                                  CUELLO DE TORNILLO. (13432270) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 014
                                  MPN: 147121
                                  TUBERÍA DE GOMA
                                  -Aplicable hasta el culo. No. 60159-
                                  Sustitución
                                  Sustitución
                                  Genuine Ferrari Part (ya no está disponible para ordenar)
                                  # 015
                                  MPN: 171406
                                  COLLAR PARA UNIÓN DE MANGUERA
                                  -Ya no se suministra- -Reemplazado por 241986-
                                  de £0,47
                                  de £0,47
                                  SCREW COLLAR Genuine Ferrari Parte - Nuevo en stock
                                  CUELLO DE FIJACIÓN DE MANGAS D.10 (171406) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 015
                                  MPN: 241986
                                  COLLAR PARA UNIÓN DE MANGUERA
                                  de £0,51
                                  de £0,51
                                  CUELLO PARA MANGA Genuine Ferrari Parte - Nuevo en stock
                                  # 016
                                  MPN: 210351
                                  TUBO DEL DEPÓSITO A LA ELECTROVÁLVULA IZQUIERDA
                                  de £33,92
                                  de £33,92
                                  TUBO DEL TANQUE AL SOLEN IZQUIERDO Genuine Ferrari Parte - Nuevo en stock
                                  TUBO DEL TANQUE AL SOLEN IZQUIERDO Genuine Ferrari Pieza - Usada en stock
                                  # 017
                                  MPN: 210200
                                  TUBO DE ASPIRACIÓN COMPLETO DER.
                                  -Ya no se suministra- -Reemplazado por 222112-
                                  Sustitución
                                  Sustitución
                                  Genuine Ferrari Part (ya no está disponible para ordenar)
                                  # 017
                                  MPN: 222112
                                  TUBO DE ASPIRACIÓN COMPLETO DER.
                                  de £188,65
                                  de £188,65
                                  Esta pieza reemplaza el número de pieza. 210200
                                  TUBO DE DEPRESIÓN RH COMPLETO Genuine Ferrari Parte - Nuevo en stock
                                  # 018
                                  MPN: 210201
                                  TUBO DE VACÍO COMPLETO IZQUIERDO
                                  -Ya no se suministra- -Reemplazado por 222114-
                                  Sustitución
                                  Sustitución
                                  Genuine Ferrari Part (ya no está disponible para ordenar)
                                  # 018
                                  MPN: 222114
                                  TUBO DE VACÍO COMPLETO IZQUIERDO
                                  de £188,65
                                  de £188,65
                                  Esta pieza reemplaza el número de pieza. 210201
                                  TUBO DE DEPRESIÓN IZQUIERDO COMPLETO Genuine Ferrari Parte - Nuevo en stock
                                  # 019
                                  MPN: 13432070
                                  COLLAR PARA UNIÓN DE MANGUERA
                                  de £0,51
                                  de £0,51
                                  Esta pieza reemplaza el número de pieza. 13125570
                                  SCREW COLLAR Genuine Ferrari Parte - Nuevo en stock
                                  CUELLO (13432070) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 020
                                  MPN: 124406
                                  TUBO DEL TANQUE A LA VÁLVULA SOLENOIDE
                                  -Ya no se suministra- -Reemplazado por 169692-
                                  de £4,13
                                  de £4,13
                                  TUBO Genuine Ferrari Parte - Nuevo (ordenar)
                                  TUBO Genuine Ferrari Pieza - Usada en stock
                                  # 020
                                  MPN: 169692
                                  TUBO DEL TANQUE A LA VÁLVULA SOLENOIDE
                                  de £11,12
                                  de £11,12
                                  TUBO Genuine Ferrari Parte - Nuevo (ordenar)
                                  MANGUERA DE GOMA D.3.5-8X1150 (169692) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 021
                                  MPN: 184363
                                  VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO
                                  -Aplicable hasta su agotamiento-
                                  Sustitución
                                  Sustitución
                                  Genuine Ferrari Part (ya no está disponible para ordenar)
                                  Genuine Maserati Part (ya no está disponible para ordenar)
                                  # 021
                                  MPN: 315769
                                  VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO
                                  -Aplicable después del agotamiento de 184363-
                                  de £16,18
                                  de £16,18
                                  Esta pieza reemplaza el número de pieza. 184363 - and 1 more. Haga clic para ver detalles
                                  VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO Genuine Ferrari Parte - Nuevo en stock
                                  VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO Genuine Ferrari Pieza - Usada en stock
                                  ON/OFF SOLENOID VALVE (315769) Genuine Maserati Parte - Nuevo en stock
                                  # 022
                                  MPN: 200111
                                  soporte
                                  de £43,78
                                  de £43,78
                                  soporte Genuine Ferrari Parte - Nuevo (ordenar)
                                  # 023
                                  MPN: 14304124
                                  TORNILLO
                                  de £0,53
                                  de £0,53
                                  TORNILLO Genuine Ferrari Parte - Nuevo (ordenar)
                                  TORNILLO (14304124) Genuine Maserati Parte - Nuevo (ordenar)
                                  # 024
                                  MPN: 12544174
                                  Arandela
                                  Sustitución
                                  Sustitución
                                  Genuine Ferrari Part (ya no está disponible para ordenar)
                                  # 025
                                  MPN: 118502
                                  TUBO DE ELECTROVALVULA A CONECTOR
                                  de £18,37
                                  de £18,37
                                  Esta pieza reemplaza el número de pieza. 115148 - and 3 more. Haga clic para ver detalles
                                  TUBO Genuine Ferrari Parte - Nuevo (ordenar)
                                  TUBO Genuine Ferrari Pieza - Usada en stock
                                  # 026
                                  MPN: 178491
                                  CONECTOR
                                  de £13,25
                                  de £13,25
                                  UNIÓN Genuine Ferrari Parte - Nuevo (ordenar)
                                  # 027
                                  MPN: 168248
                                  TUBO DEL CONECTOR AL ACTUADOR
                                  de £10,62
                                  de £10,62
                                  TUBO Genuine Ferrari Parte - Nuevo en stock
                                  TUBO Genuine Ferrari Pieza - Usada en stock
                                  # 028
                                  MPN: 198275
                                  TUBERÍA DE GOMA
                                  -Aplicable desde Ass. No. 60160-
                                  de £29,13
                                  de £29,13
                                  TUBO 90 3,5-8X10.5- Genuine Ferrari Parte - Nuevo (ordenar)
                                  TUBO 90 3,5-8X10.5- Genuine Ferrari Pieza - Usada en stock
                                  # 029
                                  MPN: 13432270
                                  COLLAR PARA UNIÓN DE MANGUERA
                                  -Aplicable desde Ass. No. 60160-
                                  de £0,53
                                  de £0,53
                                  CUELLO PARA MANGA Genuine Ferrari Parte - Nuevo en stock
                                  CUELLO DE TORNILLO. (13432270) Genuine Maserati Parte - Nuevo (ordenar)
