0103 - ELEMENTOS CENTRALES Y PANELES

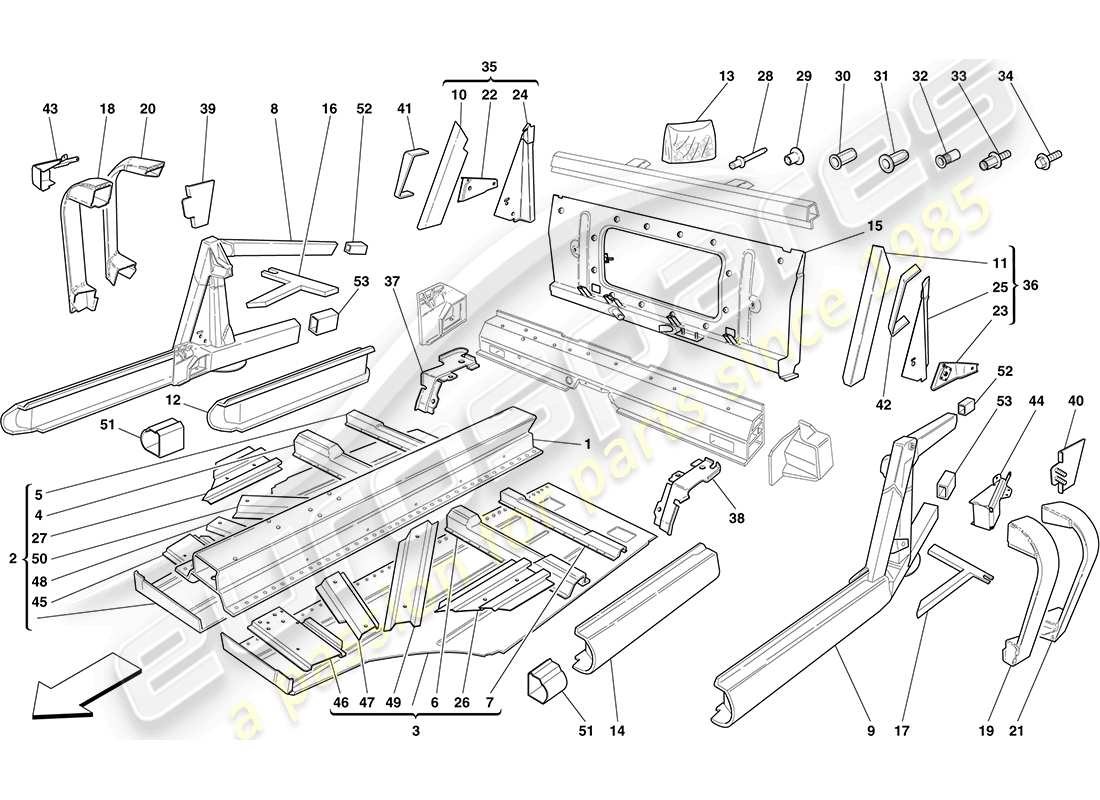

Ferrari F430 Coupe (RHD) CENTRAL ELEMENTS AND PANELS Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 985194938
CONSOLA CENTRAL COMPLETA
-Solicitar autorización MAPE-
Sustitución
Sustitución
# 002
MPN: 68886311
SEMIPISO COMPLETO DERECHO
-Solicitar autorización ASM- -No para GD-
de £2.277,07
de £2.277,07
Esta pieza reemplaza el número de pieza. 68886300
# 002
MPN: 69413211
SEMIPISO COMPLETO DERECHO
-Solicitar autorización ASM- -Aplicable para GD-
de £119,40
de £119,40
Esta pieza reemplaza el número de pieza. 69413200
# 003
MPN: 68886411
SEMIPISO COMPLETO IZQUIERDO
-Solicitar autorización ASM- -No para GD-
de £2.918,13
de £2.918,13
Esta pieza reemplaza el número de pieza. 68886400
# 003
MPN: 69413311
SEMIPISO COMPLETO IZQUIERDO
-Solicitar autorización ASM- -Aplicable para GD-
de £4.700,69
de £4.700,69
Esta pieza reemplaza el número de pieza. 69413300
# 004
MPN: 985207193
TRAVESAÑO DELANTERO DERECHO
-Solicitar autorización MAPE-
Sustitución
Sustitución
# 005
MPN: 985205203
TRAVESAÑO TRASERO DERECHO
-Solicitar autorización MAPE-
Sustitución
Sustitución
# 006
MPN: 985207192
TRAVESAÑO DELANTERO IZQUIERDO
-Solicitar autorización MAPE-
Sustitución
Sustitución
# 007
MPN: 985205202
TRAVESAÑO TRASERO IZQUIERDO
-Solicitar autorización MAPE-
Sustitución
Sustitución
# 008
MPN: 68886511
UMBRAL LATERAL TRASERO DERECHO
-Solicitar autorización MAPE-
Sustitución
Sustitución
# 009
MPN: 68886611
Umbral lateral trasero izquierdo
-Solicitar autorización MAPE-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 68886600
# 010
MPN: 985166232
REFUERZO DEL MIEMBRO DE CAJA DERECHA
de £144,87
de £144,87
Esta pieza reemplaza el número de pieza. 166232
# 011
MPN: 985166132
REFUERZO DEL MIEMBRO DE LA CAJA IZQUIERDA
Sustitución
Sustitución
# 012
MPN: 985201435
ALBERGUE DERECHO
Sustitución
Sustitución
# 013
MPN: 70000950
KIT DE INSERTOS DE REPARACIÓN
de £957,91
de £957,91
# 014
MPN: 985201434
ALBERGUE IZQUIERDO
Sustitución
Sustitución
# 015
MPN: 985202560
FIREWALL TRASERO COMPLETO
de £737,69
de £737,69
Esta pieza reemplaza el número de pieza. 202560
# 016
MPN: 64811011
MARCO DE SUJECIÓN TRASERO DERECHO
de £134,04
de £134,04
Esta pieza reemplaza el número de pieza. 64811000
# 017
MPN: 64811111
MARCO DE SUJECIÓN TRASERO IZQUIERDO
de £134,04
de £134,04
Esta pieza reemplaza el número de pieza. 64811100
# 018
MPN: 65153411
SUBESTRUCTURA LATERAL DELANTERA DERECHA
-Solicitar autorización MAPE-
de £705,27
de £705,27
Esta pieza reemplaza el número de pieza 65153400 que tenemos en stock.
# 019
MPN: 65153511
SUBESTRUCTURA LATERAL DELANTERA IZQUIERDA
-Solicitar autorización MAPE-
de £151,45
de £151,45
Esta pieza reemplaza el número de pieza. 65153500
# 020
MPN: 65998111
SUBESTRUCTURA LATERAL TRASERA DERECHA
de £369,62
de £369,62
Esta pieza reemplaza el número de pieza 65998100 que tenemos en stock.
# 021
MPN: 65998211
SUBESTRUCTURA LATERAL TRASERA IZQUIERDA
de £348,80
de £348,80
Esta pieza reemplaza el número de pieza. 65998200
# 022
MPN: 64804311
REFUERZO DE MONTAJE DEL ENROLLADOR DERECHO
de £53,24
de £53,24
Esta pieza reemplaza el número de pieza 64804300 que tenemos en stock.
# 023
MPN: 64804411
REFUERZO DE MONTAJE DEL RETRACTOR DEL CINTURÓN IZQUIERDO
Esta pieza reemplaza el número de pieza 64804400 que tenemos en stock.
# 024
MPN: 64803511
PLACA LATERAL DERECHA
Sustitución
Sustitución
# 025
MPN: 64803611
PLACA LATERAL IZQUIERDA
Esta pieza reemplaza el número de pieza. 64803600
# 026
MPN: 985196081
REFUERZO DE IMPACTO LH
Sustitución
Sustitución
# 027
MPN: 985196082
REFUERZO DE IMPACTO RH
Sustitución
Sustitución
# 028
MPN: 14642891
REMACHE POP
-L. 14 mm-
de £0,71
de £0,71
# 029
MPN: 65133800
REMACHE AUTOPERFORANTE
-L. 6.4 mm-
de £0,47
de £0,47
# 030
MPN: 15180411
REMACHE CIEGO HEXAGONAL
de £0,81
de £0,81
# 030
MPN: 15624211
REMACHE HEXAGONAL
-M4-
de £0,81
de £0,81
# 030
MPN: 15624311
REMACHE HEXAGONAL
-M5-
de £1,90
de £1,90
# 030
MPN: 15624411
REMACHE HEXAGONAL
-M6- -Ya no se suministra- -Reemplazado por 248146-
de £0,87
de £0,87
# 030
MPN: 15624511
REMACHE HEXAGONAL
-M8-
Sustitución
Sustitución
# 030
MPN: 248146
REMACHE HEXAGONAL
-M6-
de £0,56
de £0,56
Esta pieza reemplaza el número de pieza. 15624411
# 031
MPN: 65151200
REMACHE
-M6-
de £0,47
de £0,47
# 032
MPN: 166101
REMACHE MOLETE
-M4-
de £0,73
de £0,73
# 032
MPN: 60853400
REMACHE
de £0,87
de £0,87
# 032
MPN: 65135000
REMACHE MOLETE
-M8-
de £0,62
de £0,62
# 032
MPN: 65319800
TUERCA REMACHE MOLETE
-M5-
de £0,47
de £0,47
# 032
MPN: 65930400
REMACHE MOLETE
-M6-
de £0,50
de £0,50
# 033
MPN: 65065400
PERNO DE CABEZA HEXAGONAL
-M6-
de £1,66
de £1,66
# 034
MPN: 13836771
TORNILLO
de £1,08
de £1,08
# 035
MPN: 66464811
MIEMBRO DE LA CAJA DE COLUMNA TRASERA DERECHA
-Solicitar autorización MAPE-
de £454,34
de £454,34
Esta pieza reemplaza el número de pieza 66464800 que tenemos en stock.
# 036
MPN: 66464911
MIEMBRO DE LA CAJA DEL PILAR TRASERO IZQUIERDO
-Solicitar autorización MAPE-
de £454,34
de £454,34
Esta pieza reemplaza el número de pieza 66464900 que tenemos en stock.
# 037
MPN: 65386111
TAPA CENTRAL PARA MONTAJE DERECHO
de £29,07
de £29,07
Esta pieza reemplaza el número de pieza. 65386100
# 038
MPN: 65386211
TAPA CENTRAL PARA MONTAJE IZQUIERDO
de £29,07
de £29,07
Esta pieza reemplaza el número de pieza. 65386200
# 039
MPN: 985182624
PANEL DE PROTECCIÓN DEL DEPÓSITO DERECHO
-Ya no se suministra- -Reemplazado por 985219918-
# 039
MPN: 985219918
PANEL DE PROTECCIÓN DEL DEPÓSITO DERECHO
Sustitución
Sustitución
# 040
MPN: 985182623
PANEL DE PROTECCIÓN DEL DEPÓSITO IZQUIERDO
-Ya no se suministra- -Reemplazado por 985219843-
# 040
MPN: 985219843
PANEL DE PROTECCIÓN DEL DEPÓSITO IZQUIERDO
Sustitución
Sustitución
# 041
MPN: 65903611
REFUERZO DELANTERO DERECHO
Sustitución
Sustitución
# 042
MPN: 65903711
REFUERZO DEL HUELGUERO IZQUIERDO
de £20,88
de £20,88
Esta pieza reemplaza el número de pieza. 65903700
# 043
MPN: 985202682
REFUERZO TRASERO DERECHO
Sustitución
Sustitución
# 044
MPN: 985202681
LH REAR REINFORCEMENT
Sustitución
Sustitución
# 045
MPN: 985207194
TRAVESAÑO DELANTERO DE MONTAJE DE LA BATERÍA
-No para GD-
Sustitución
Sustitución
# 045
MPN: 985208941
TRAVESAÑO DELANTERO DE MONTAJE DE LA BATERÍA
-Aplicable para GD-
Sustitución
Sustitución
# 046
MPN: 985207195
Traductorio......
-No para GD-
Sustitución
Sustitución
# 046
MPN: 985208940
Traductorio......
-Aplicable para GD-
Sustitución
Sustitución
# 047
MPN: 985207196
REFUERZO DELANTERO IZQUIERDO
de £297,00
de £297,00
# 048
MPN: 985207197
REFUERZO DELANTERO DERECHO
-No para GD-
Esta pieza reemplaza el número de pieza. 207197
# 048
MPN: 985208939
REFUERZO DELANTERO DERECHO
-Aplicable para GD-
Sustitución
Sustitución
# 049
MPN: 985194986
LH REAR REINFORCEMENT
-Ya no se suministra- -Reemplazado por 985207198-
Sustitución
Sustitución
# 049
MPN: 985207198
LH REAR REINFORCEMENT
Sustitución
Sustitución
# 050
MPN: 985194988
REFUERZO TRASERO DERECHO
-Ya no se suministra- -Reemplazado por 985207199-
Sustitución
Sustitución
# 050
MPN: 985207199
REFUERZO TRASERO DERECHO
Sustitución
Sustitución
# 051
MPN: 985181981
NÚCLEO REPARADOR
Sustitución
Sustitución
# 052
MPN: 985181980
NÚCLEO INTERNO SUPERIOR
Sustitución
Sustitución
# 053
MPN: 985181979
NÚCLEO INTERNO INFERIOR
Sustitución
Sustitución
