0051 - Batería

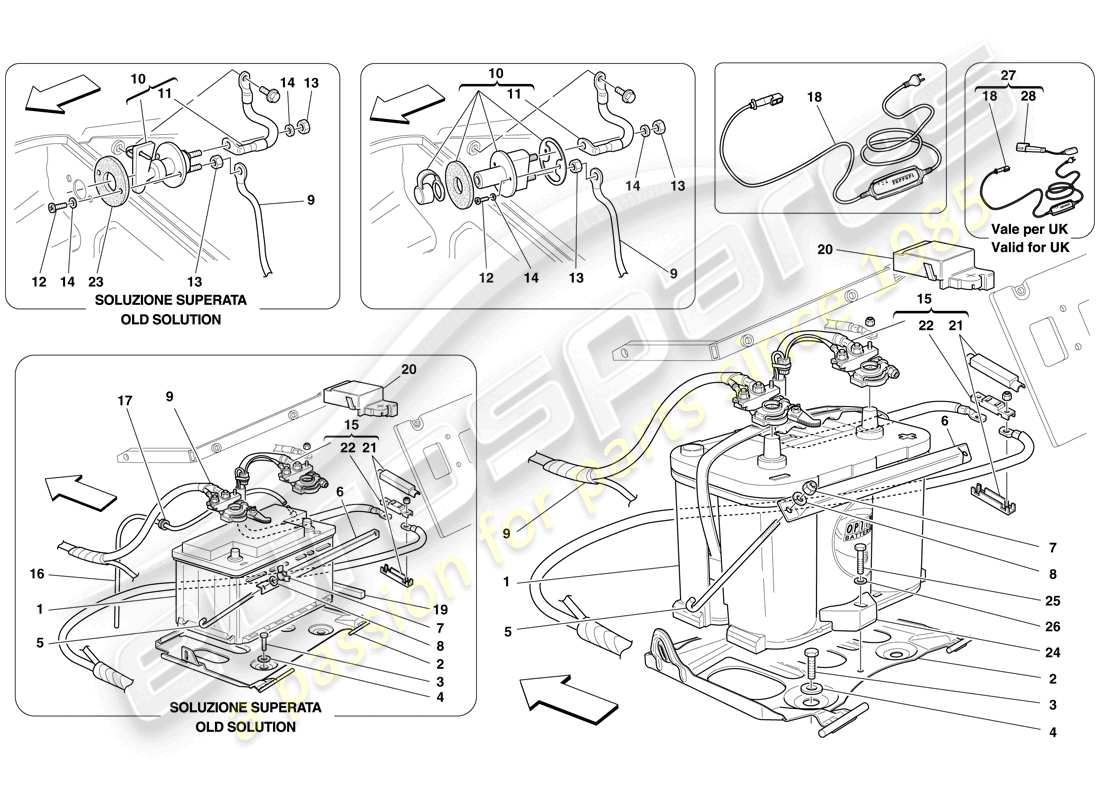

Ferrari F430 Scuderia (RHD) BATTERY Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 168852
VR760 12V BATERÍA
-Aplicable hasta el culo. No. 78673-
Sustitución
Sustitución
# 001
MPN: 243320
VR760 12V BATERÍA
-Aplicable desde Ass. No. 78674-
de £351,73
de £351,73
# 002
MPN: 67943100

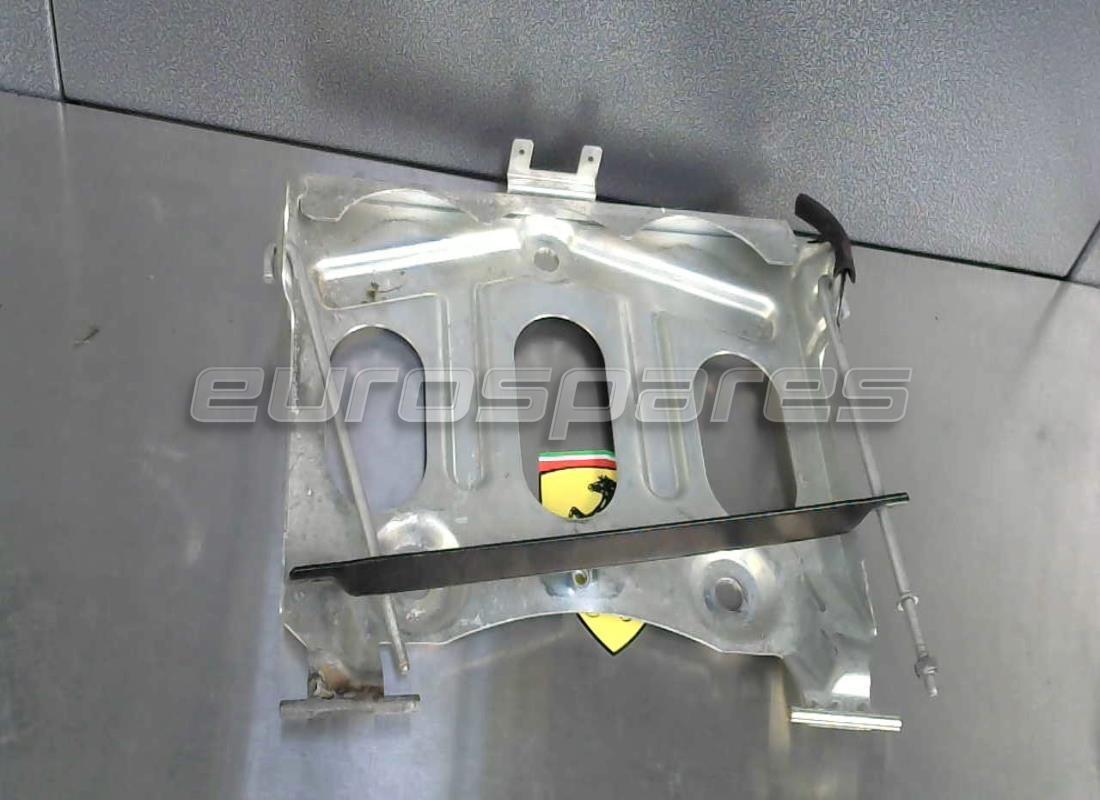

MONTAJE DE LA BATERÍA
-Aplicable hasta el culo. No. 78673-
de £434,60
de £434,60
# 002
MPN: 81260300
MONTAJE DE LA BATERÍA
-Aplicable desde Ass. No. 78674-
de £58,80
de £58,80
# 003
MPN: 10902124
TORNILLO
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 10902111 - and 1 more. Haga clic para ver detalles
# 004
MPN: 12640624
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12640601 - and 1 more. Haga clic para ver detalles
# 005
MPN: 188272
TIRANTE
-Aplicable para batería N° de pieza 214466 ref. 1-
de £4,10
de £4,10
# 005
MPN: 68138000
TIRANTE
-Aplicable para batería N° de pieza 168852 ref. 1-
de £45,29
de £45,29
# 006
MPN: 69836200
soporte
-Aplicable hasta el culo. No. 78673-
de £20,75
de £20,75
Esta pieza reemplaza el número de pieza. 65071100
# 006
MPN: 81266300
soporte
-Aplicable desde Ass. No. 78674-
de £19,81
de £19,81
# 007
MPN: 102741
TUERCA
-Aplicable hasta el culo. No. 78673-
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
# 008
MPN: 14499324
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
# 009
MPN: 233626
CABLES DE CONEXIÓN DEL SALPICADERO
-Estándar- -No para Spider 16M- -Aplicable para GD-
de £1.208,43
de £1.208,43
# 009
MPN: 239264
CABLES DE CONEXIÓN DEL SALPICADERO
-No para Spider 16M- -No para EE. UU., CDN, GD- -Ya no se suministra- -Reemplazado por 241499-
Sustitución
Sustitución
# 009
MPN: 241499
CABLES DE CONEXIÓN DEL SALPICADERO
-No para Spider 16M- -No para EE. UU., CDN, GD-
de £3.463,28
de £3.463,28
Esta pieza reemplaza el número de pieza. 239264
# 009
MPN: 244780
CABLES DE CONEXIÓN DEL SALPICADERO
-Full house- -No para Spider 16M- -No para GD-
de £2.235,85
de £2.235,85
# 009
MPN: 253619
CABLES DE CONEXIÓN DEL SALPICADERO
-Aplicable para Spider 16M- -No para GD-
de £3.203,87
de £3.203,87
# 009
MPN: 253620
CABLES DE CONEXIÓN DEL SALPICADERO
-Aplicable para Spider 16M- -Aplicable para GD-
de £1.561,68
de £1.561,68
# 010
MPN: 215290
CONJUNTO DEL INTERRUPTOR MAESTRO DE BATERÍA
-Ya no se suministra- -Reemplazado por 240470-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 200885
# 010
MPN: 240470
CONJUNTO DEL INTERRUPTOR MAESTRO DE BATERÍA
de £3.806,25
de £3.806,25
Esta pieza reemplaza el número de pieza. 198705
# 011
MPN: 196451
TRENZA DE TIERRA
de £18,16
de £18,16
# 012
MPN: 13272472
TORNILLO
-Ya no se suministra- -Reemplazado por 14304324-
de £0,53
de £0,53
# 012
MPN: 14304324
TORNILLO
de £0,66
de £0,66
# 013
MPN: 10721911
TUERCA
de £0,47
de £0,47
# 014
MPN: 12638124
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 12638101 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 014
MPN: 14496277
Arandela
-Ya no se suministra- -Reemplazado por 12638124-
de £0,53
de £0,53
# 015
MPN: 233462
CABLE POSITIVO DE BATERÍA COMPLETO
-No para GD-
de £222,47
de £222,47
Esta pieza reemplaza el número de pieza. 198700
# 015
MPN: 233463
CABLE POSITIVO DE BATERÍA COMPLETO
-Aplicable para GD-
de £88,24
de £88,24
Esta pieza reemplaza el número de pieza 210793 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 016
MPN: 181056
TUBO RESPIRADERO DE BATERÍA
de £2,64
de £2,64
# 017
MPN: 10396280
GUÍA DE CABLES
de £2,00
de £2,00
# 018
MPN: 231503
KIT CARGADOR DE BATERÍA
-Opcional- -No para AUS, USA, CDN, J, USA LIGHT- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 018
MPN: 231504
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para USA, CDN, USA LIGHT- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 018
MPN: 231505
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para AUS- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 018
MPN: 231506
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para Reino Unido- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 018
MPN: 236798
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para J- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 018
MPN: 260120
KIT CARGADOR DE BATERÍA
-Opcional- -No para AUS, USA, CDN, J, USA LIGHT- -Aplicable después del agotamiento de 231503- -Ya no se suministra- -Reemplazado por 70001700-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 231503
# 018
MPN: 260121
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para EE. UU., CDN, USA LIGHT- -Aplicable después del agotamiento de 231504- -Ya no se suministra- -Reemplazado por 70001701-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 231504
# 018
MPN: 260122
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para AUS- -Aplicable después del agotamiento de 231505-
de £321,95
de £321,95
Esta pieza reemplaza el número de pieza. 231505
# 018
MPN: 260123
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para el Reino Unido- -Aplicable después del agotamiento de 231506- -Ya no se suministra- -Reemplazado por 70001796-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 231506
# 018
MPN: 260124
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para J- -Aplicable después del agotamiento de 236798- -Ya no se suministra- -Reemplazado por 70001702-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 236798
# 018
MPN: 70001700
KIT CARGADOR DE BATERÍA
-Opcional- -No para AUS, USA, CDN, J, USA LIGHT- -Ya no se suministra- -Reemplazado por 70002820-
de £286,41
de £286,41
Esta pieza reemplaza el número de pieza 178682 que tenemos en stock. - and 2 more. Haga clic para ver detalles
# 018
MPN: 70001701
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para USA, CDN, USA LIGHT-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 178683 - and 2 more. Haga clic para ver detalles
# 018
MPN: 70001702
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para J-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 260124
# 018
MPN: 70002820
KIT CARGADOR DE BATERÍA
-Opcional- -No para AUS, USA, CDN, J, USA LIGHT-
de £207,62
de £207,62
Esta pieza reemplaza el número de pieza 70001700 que tenemos en stock.
# 019
MPN: 217351
empaquetadura
de £1,96
de £1,96
# 020
MPN: 185418
CUBIERTA PROTECTORA
de £25,65
de £25,65
Esta pieza reemplaza el número de pieza. 172207
# 021
MPN: 198703
MEGA PORTAFUSIBLES
de £20,75
de £20,75
# 022
MPN: 198704
MEGAFUSIBLE
de £12,91
de £12,91
# 023
MPN: 198207
empaquetadura
de £4,43
de £4,43
# 024
MPN: 81284400
BLOQUEAR
de £16,03
de £16,03
# 025
MPN: 10903024
TORNILLO
de £1,18
de £1,18
Esta pieza reemplaza el número de pieza. 10903021 - and 2 more. Haga clic para ver detalles
Alternativa (#EAP1469019) Ferrari 575 Kit de conversión manual LHD Eurospares Pieza aprobada: nueva (ordenar)
Algunas F1 piezas requieren modificaciones para encajar.
Algunas F1 piezas requieren modificaciones para encajar.
# 026
MPN: 127494
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10516470 - and 4 more. Haga clic para ver detalles
# 027
MPN: 70001796
KIT CARGADOR DE BATERÍA
-Opcional- -Aplicable para el Reino Unido- -Ya no se suministra- -Reemplazado por 70003485-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 260123 - and 1 more. Haga clic para ver detalles
# 027
MPN: 70003485
KIT CARGADOR DE BATERÍA
-Opcional- -Después del agotamiento, solicite componentes sueltos- -Aplicable para el Reino Unido- -Aplicable hasta el agotamiento-
de £273,69
de £273,69
Esta pieza reemplaza el número de pieza. 70001796
# 028
MPN: 940000550
ADAPTADOR
-Opcional- -Aplicable para Reino Unido-
de £26,51
de £26,51
-part-diagram-0052.webp "FERRARI F430 SCUDERIA (RHD) ALTERNADOR - MOTOR DE ARRANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA (RHD) COMPRESOR DEL SISTEMA DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA (RHD) HERRAMIENTAS Y ACCESORIOS SUMINISTRADOS CON EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA (RHD) DOCUMENTACIÓN Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA (RHD) RUEDA DE REPUESTO Y HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA (RHD) BODYSHELL - EXTERIOR TRIM DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA (RHD) BODYSHELL - EXTERIOR TRIM DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA (RHD) CHASIS - ESTRUCTURA DELANTERA COMPLETA Y PANELES DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA (RHD) CHASIS - ESTRUCTURA, ELEMENTOS FRONTALES Y PANELES DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI F430 SCUDERIA (RHD) ELEMENTOS CENTRALES Y PANELES DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI F430 SCUDERIA (RHD) CHASSIS - STRUCTURE, REAR ELEMENTS AND PANELS DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA (RHD) CHASIS - SUBCONJUNTOS DE ELEMENTOS TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA (RHD) ESTRUCTURA DEL TEJADO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA (RHD) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA (RHD) AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA (RHD) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA (RHD) ADORNO DEL COMPARTIMIENTO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA (RHD) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA (RHD) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA (RHD) LONA DE TECHO - SELLOS - MOLDURAS DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA (RHD) MOLDURA DE TECHO Y TINA CONTENEDORA DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA (RHD) CABLES Y MECANISMO DEL TECHO DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA (RHD) CIERRE DEL TECHO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA (RHD) CINEMATICA DEL TECHO - PARTE SUPERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA (RHD) CINEMATICA DEL TECHO - PARTE INFERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA (RHD) CONTROL DE TECHO Y TRAMPILLA DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA (RHD) MICROINTERRUPTOR DE TECHO Y ECU DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA HIDRÁULICO Y BOMBA ELECTROHIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI F430 SCUDERIA (RHD) TAPA FRONTAL Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI F430 SCUDERIA (RHD) TAPA DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA (RHD) TAPA DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA (RHD) MECANISMOS DE APERTURA DE LA TAPA DEL COMPARTIMIENTO DEL MOTOR Y DE LA TAPÓN DE LLENADO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI F430 SCUDERIA (RHD) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI F430 SCUDERIA (RHD) PUERTAS - MECANISMO DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI F430 SCUDERIA (RHD) PUERTAS - VENTANAS ELÉCTRICAS Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA (RHD) CUARTO DE LUZ DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA (RHD) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI F430 SCUDERIA (RHD) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI F430 SCUDERIA (RHD) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA (RHD) ARNESES DE ASIENTO DE PUNTOS RACING SEAT-4-BARRA ANTIVUELCO DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA (RHD) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA (RHD) COMPARTIMENTO TRASERO PARA GUARDAR OBJETOS DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA (RHD) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA (RHD) BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA (RHD) INSTRUMENTOS DEL SALPICADERO Y DEL TÚNEL DIAGRAMA DE PIEZAS")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA (RHD) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA (RHD) ESCUDOS - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA (RHD) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA (RHD) ECU DEL HABITÁCULO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA (RHD) ECU Y SENSORES EN EL COMPARTIMIENTO DELANTERO Y EN EL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0146.webp "FERRARI F430 SCUDERIA (RHD) ECU DEL HABITÁCULO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0147.webp "FERRARI F430 SCUDERIA (RHD) ECU Y DISPOSITIVOS DEL SISTEMA ANTIRROBO DIAGRAMA DE PIEZAS")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA (RHD) UNIDAD EVAPORADORA DIAGRAMA DE PIEZAS")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE ALTA FIDELIDAD DIAGRAMA DE PIEZAS")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA AMPLIFICADOR DE RADIO DIAGRAMA DE PIEZAS")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA (RHD) KIT INMOVILIZADOR DIAGRAMA DE PIEZAS")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA (RHD) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI F430 SCUDERIA (RHD) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA (RHD) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA (RHD) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA (RHD) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA (RHD) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA (RHD) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA (RHD) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA (RHD) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA ACTUADOR NEUMÁTICO DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA (RHD) BOMBAS Y LINEAS DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA (RHD) BOMBAS Y LINEAS DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA (RHD) DEPÓSITOS DE COMBUSTIBLE Y CUELLO DE LLENADO DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA (RHD) DEPÓSITOS DE COMBUSTIBLE Y CUELLO DE LLENADO DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA (RHD) TANQUES DE COMBUSTIBLE - SUJETADORES Y PROTECTORES DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA (RHD) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA (RHD) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA (RHD) TAPA DEL COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA (RHD) ELECTRONIC ACCELERATOR PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE ESCAPE DE CARRERAS DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE LUBRICACIÓN - TANQUE - INTERCAMBIADOR DE CALOR DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA (RHD) BOMBA DE ACEITE / AGUA DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA (RHD) TANQUE PREVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA (RHD) RADIADORES DEL SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA (RHD) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA (RHD) PEDALERA DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA (RHD) PEDALERA DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA (RHD) CONTROL HIDRÁULICO DE CAJA DE CAMBIOS Y EMBRAGUE F1 DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA (RHD) POWER UNIT AND TANK DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI F430 SCUDERIA (RHD) GEARBOX - COVERS DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI F430 SCUDERIA (RHD) ENGRANAJES DEL EJE PRIMARIO DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA (RHD) SECONDARY SHAFT GEARS DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA (RHD) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA (RHD) DIFERENCIAL Y EJE DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA (RHD) CONTROLES DE FRENO Y EMBRAGUE HIDRÁULICOS DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA (RHD) PINZAS DE FRENO DELANTERO Y TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA (RHD) CONTROL DEL FRENO DE ESTACIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA (RHD) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA Y BOBINA SERPENTINA DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA (RHD) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA (RHD) BOMBA DE DIRECCIÓN ASISTIDA Y DEPÓSITO DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA (RHD) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA (RHD) SUSPENSIÓN DELANTERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA (RHD) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA (RHD) SUSPENSIÓN TRASERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA (RHD) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
