009 - Sistema de suministro de combustible

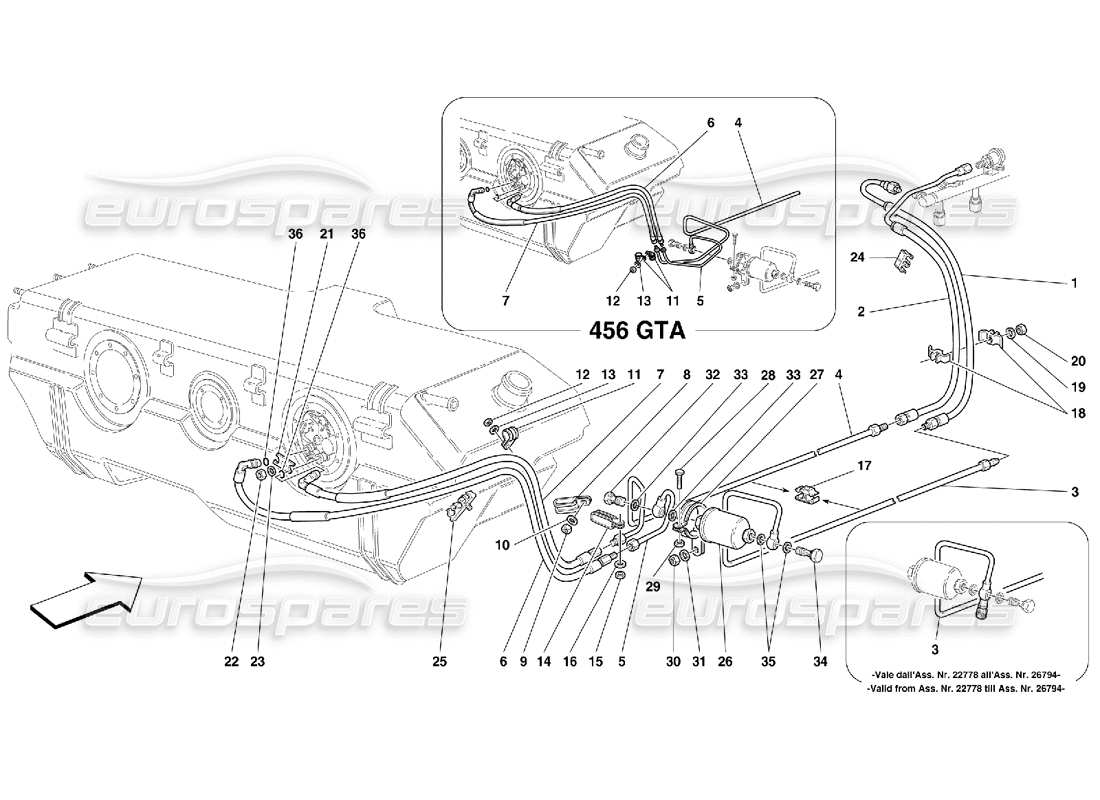

Ferrari 456 GT/GTA Fuel Supply System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 150016
TUBO DE ENTREGA IZQUIERDO
- No como repuesto reemplazado por 178526
Sustitución
Sustitución
# 001
MPN: 155254
TUBO DE ENVÍO DERECHO
- No como repuesto reemplazado por 178527
Sustitución
Sustitución
# 001
MPN: 178526
TUBO DE ENTREGA IZQUIERDO
de £129,77
de £129,77
Esta pieza reemplaza el número de pieza. 150016 - and 3 more. Haga clic para ver detalles
# 001
MPN: 178527
TUBO DE ENVÍO DERECHO
de £124,58
de £124,58
Esta pieza reemplaza el número de pieza. 155254 - and 3 more. Haga clic para ver detalles
# 002
MPN: 150019
TUBO DE RETORNO IZQUIERDO
- No como repuesto reemplazado por 174051
Sustitución
Sustitución
# 002
MPN: 155256
TUBO DE RETORNO DERECHO
- No como repuesto reemplazado por 174046
Sustitución
Sustitución
# 002
MPN: 174046
TUBO DE RETORNO DERECHO
- Reemplace el 155256
de £119,38
de £119,38
Esta pieza reemplaza el número de pieza. 155256 - and 3 more. Haga clic para ver detalles
# 002
MPN: 174051
TUBO DE RETORNO IZQUIERDO
- Reemplace el 150019
de £114,19
de £114,19
Esta pieza reemplaza el número de pieza. 150019 - and 3 more. Haga clic para ver detalles
# 003
MPN: 150017
TUBO RÍGIDO DE ENTREGA IZQUIERDO
- Válido hasta Ass. Nro. 22777
de £55,12
de £55,12
# 003
MPN: 150017
TUBO RÍGIDO DE ENTREGA IZQUIERDO
- Válido desde Ass. Nro. 26795
de £55,12
de £55,12
# 003
MPN: 155253
TUBO RÍGIDO ENVÍO RH
- Válido hasta Ass. Nro. 22777
de £144,42
de £144,42
# 003
MPN: 155253
TUBO RÍGIDO ENVÍO RH
- Válido desde Ass. Nro. 26795
de £144,42
de £144,42
# 003
MPN: 171766
TUBO RÍGIDO ENVÍO RH
- Válido desde Ass. Nro. 22778 y hasta - Culo. Nro. 26794
de £70,77
de £70,77
# 003
MPN: 171767
TUBO RÍGIDO DE ENTREGA IZQUIERDO
- Válido desde Ass. Nro. 22778 y hasta - Culo. Nro. 26794
de £85,74
de £85,74
# 004
MPN: 156362
TUBO RIGIDO DE RETORNO DERECHO
- No para 456 GTA
de £113,24
de £113,24
# 004
MPN: 157585
TUBO RÍGIDO DE RETORNO IZQUIERDO
- No para 456 GTA
de £141,56
de £141,56
# 004
MPN: 169627
TUBO RÍGIDO DE RETORNO IZQUIERDO
- Válido para 456 GTA
de £104,12
de £104,12
# 004
MPN: 169633
TUBO RIGIDO DE RETORNO DERECHO
- Válido para 456 GTA
de £150,50
de £150,50
# 005
MPN: 156364
TUBO DE ENVÍO RÍGIDO TRASERO IZQUIERDO
- No para 456 GTA
de £50,01
de £50,01
# 005
MPN: 157584
TUBO RIGIDO DE ENTREGA TRASERO DERECHO
- No para 456 GTA
de £107,52
de £107,52
# 005
MPN: 169626
TUBO DE ENVÍO RÍGIDO TRASERO IZQUIERDO
- Válido para 456 GTA
de £54,86
de £54,86
# 005
MPN: 169634
TUBO RIGIDO DE ENTREGA TRASERO DERECHO
- Válido para 456 GTA
de £72,99
de £72,99
# 006
MPN: 155258
TUBO DE ENTREGA TRASERO IZQUIERDO
- No como repuesto reemplazado por 174047 - No para 456 GTA
Sustitución
Sustitución
# 006
MPN: 157586
TUBO DE ENTREGA TRASERO DERECHO
- No como repuesto reemplazado por 174815 - No para 456 GTA
de £287,67
de £287,67
# 006
MPN: 164706
TUBO DE ENTREGA TRASERO IZQUIERDO Y DE RETORNO TRASERO DERECHO
- No como repuesto reemplazado por 174052 - Válido para 456 GTA
Sustitución
Sustitución
# 006
MPN: 174047
TUBO DE ENTREGA TRASERO IZQUIERDO
- Reemplace el 155258 - No como repuesto reemplazado por 174816 - No para 456 GTA
de £292,76
de £292,76
Esta pieza reemplaza el número de pieza. 155258
# 006
MPN: 174052
TUBO DE ENTREGA TRASERO IZQUIERDO Y DE RETORNO TRASERO DERECHO
- Reemplazar el 164706 - No como repuesto reemplazado por 175151 y 175152 - Válido para 456 GTA
de £301,64
de £301,64
Esta pieza reemplaza el número de pieza. 164706
# 006
MPN: 174815
TUBO DE ENTREGA TRASERO DERECHO
- No para 456 GTA
de £75,49
de £75,49
# 006
MPN: 174816
TUBO DE ENTREGA TRASERO IZQUIERDO
- No para 456 GTA
de £69,83
de £69,83
# 006
MPN: 175151
TUBO DE ENTREGA TRASERO IZQUIERDO
- Válido para 456 GTA
de £69,83
de £69,83
# 006
MPN: 175152
TUBO DE RETORNO TRASERO DERECHO
- Válido para 456 GTA
de £69,83
de £69,83
# 007
MPN: 155258
TUBO DE RETORNO TRASERO DERECHO
- No como repuesto reemplazado por 174047 - No para 456 GTA
Sustitución
Sustitución
# 007
MPN: 157586
TUBO DE RETORNO TRASERO IZQUIERDO
- No como repuesto reemplazado por 174814 - No para 456 GTA
de £287,67
de £287,67
# 007
MPN: 164707
TUBO DE ENTREGA TRASERO DERECHO Y DE RETORNO TRASERO IZQUIERDO
- No como repuesto reemplazado por 175150 y 175153 - Válido para 456 GTA
de £93,45
de £93,45
# 007
MPN: 174047
TUBO DE RETORNO TRASERO DERECHO
- Reemplace el 155258 - No como repuesto reemplazado por 174813 - No para 456 GTA
de £292,76
de £292,76
Esta pieza reemplaza el número de pieza. 155258
# 007
MPN: 174813
TUBO DE RETORNO TRASERO DERECHO
- No para 456 GTA
de £69,83
de £69,83
# 007
MPN: 174814
TUBO DE RETORNO TRASERO IZQUIERDO
- No para 456 GTA
de £75,49
de £75,49
# 007
MPN: 175150
TUBO DE ENTREGA TRASERO DERECHO
- Válido para 456 GTA
de £72,66
de £72,66
# 007
MPN: 175153
TUBO DE RETORNO TRASERO IZQUIERDO
- Válido para 456 GTA
de £72,66
de £72,66
# 008
MPN: 61712500
soporte
de £1,08
de £1,08
# 009
MPN: 102948
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
# 010
MPN: 14499301
Arandela
de £0,91
de £0,91
# 011
MPN: 10441290
soporte
- Válido para 456 GTA
de £0,27
de £0,27
# 011
MPN: 10441990
soporte
- No para 456 GTA
de £0,53
de £0,53
# 012
MPN: 102948
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
# 013
MPN: 10519424
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 10519401 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 014
MPN: 139512
ABRAZADERA
- No para 456 GTA
de £1,61
de £1,61
# 015
MPN: 102948
TUERCA
- No para 456 GTA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
# 016
MPN: 14499324
Arandela
- No para 456 GTA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
# 017
MPN: 141699
ACORTAR
de £0,74
de £0,74
# 018
MPN: 62658800
ACORTAR
de £4,32
de £4,32
# 019
MPN: 14499324
Arandela
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
# 020
MPN: 102948
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
# 021
MPN: 129316
LÁMINA
de £3,02
de £3,02
# 022
MPN: 14084211
TUERCA
de £0,71
de £0,71
# 023
MPN: 12601274
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 024
MPN: 140727
ACORTAR
de £0,53
de £0,53
# 025
MPN: 156548
ACORTAR
de £8,97
de £8,97
# 026
MPN: 152212
FILTRO DE COMBUSTIBLE
de £20,48
de £20,48
# 027
MPN: 152885
soporte
de £4,55
de £4,55
# 028
MPN: 10902324
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 10902311 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 029
MPN: 102741
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
# 030
MPN: 147985
TUERCA
de £0,54
de £0,54
# 031
MPN: 12646724
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 12601571 que tenemos en stock. - and 2 more. Haga clic para ver detalles
# 032
MPN: 10185111
UNIÓN
de £1,30
de £1,30
# 033
MPN: 10280060
empaquetadura
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 100501 - and 3 more. Haga clic para ver detalles
# 034
MPN: 111644
PERNO BANJO
de £6,38
de £6,38
# 035
MPN: 11270160
empaquetadura
de £0,98
de £0,98
# 036
MPN: 127816
O JUNTA
de £1,41
de £1,41
