ferrari 456 m gt/m gta sistema de suministro de combustible diagrama de piezas

009 - Sistema de suministro de combustible

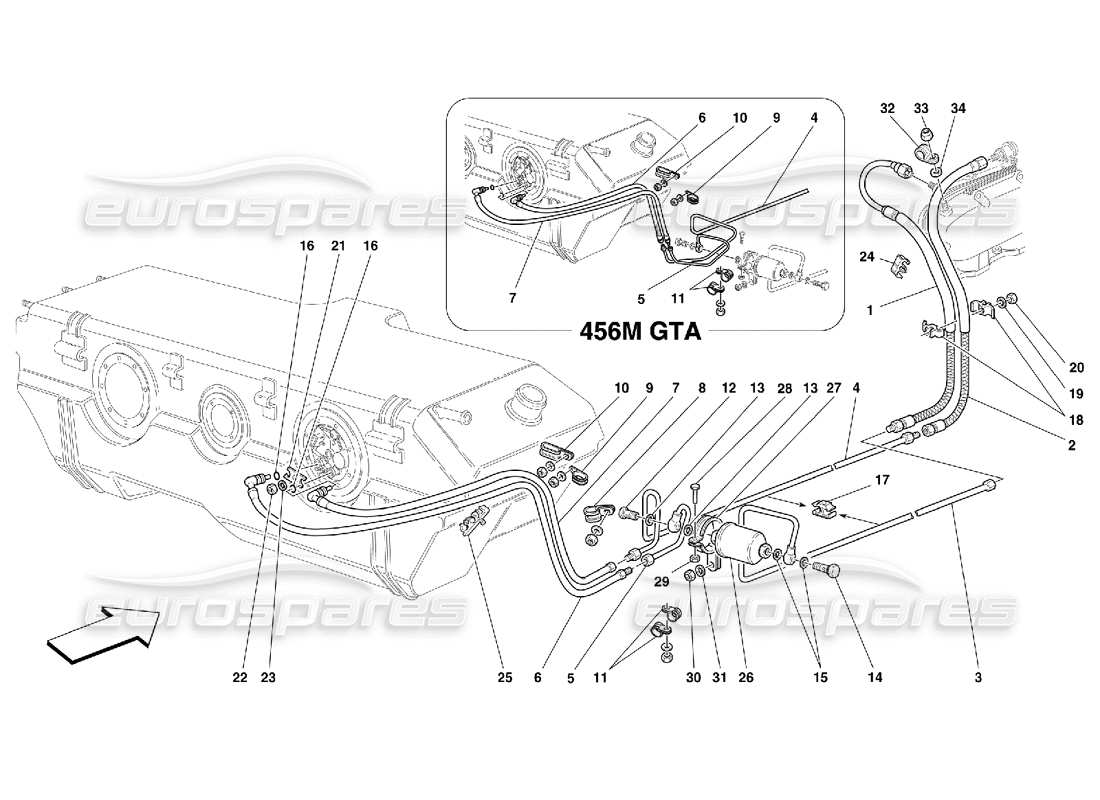

Ferrari 456 M GT/M GTA Fuel Supply System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                        #
                                                        Número de pieza
                                                        Descripción
                                                        Precio
                                                        # 001
                                                        MPN: 175626
                                                        TUBO DE ENTREGA IZQUIERDO
                                                        - No para GD - Ahora no como repuesto - Reemplazado por 179011
                                                        Sustitución
                                                        Sustitución
                                                        # 001
                                                        MPN: 177777
                                                        TUBO DE ENVÍO DERECHO
                                                        - No para GD - Ahora no como repuesto - Reemplazado por 178520
                                                        Sustitución
                                                        Sustitución
                                                        # 001
                                                        MPN: 178520
                                                        TUBO DE ENVÍO DERECHO
                                                        - No para GD
                                                        de £105,16
                                                        de £105,16
                                                        Esta pieza reemplaza el número de pieza. 177777 - and 1 more. Haga clic para ver detalles
                                                        # 001
                                                        MPN: 178955
                                                        TUBO DE ENVÍO DERECHO
                                                        - Válido para GD
                                                        de £111,68
                                                        de £111,68
                                                        # 001
                                                        MPN: 178956
                                                        TUBO DE ENTREGA IZQUIERDO
                                                        - Válido para GD
                                                        de £108,29
                                                        de £108,29
                                                        # 001
                                                        MPN: 179011
                                                        TUBO DE ENTREGA IZQUIERDO
                                                        - No para GD
                                                        de £196,89
                                                        de £196,89
                                                        Esta pieza reemplaza el número de pieza. 175626
                                                        # 002
                                                        MPN: 176404
                                                        TUBO DE RETORNO DERECHO
                                                        - No para GD, EE. UU. MY 2000 y CDN MY 2000 - Ahora no como pieza de repuesto - Reemplazado por 179263
                                                        Sustitución
                                                        Sustitución
                                                        # 002
                                                        MPN: 176405
                                                        TUBO DE RETORNO IZQUIERDO
                                                        - No para GD, EE. UU. MY 2000 y CDN MY 2000 - Ahora no como pieza de repuesto - Reemplazado por 179264
                                                        Sustitución
                                                        Sustitución
                                                        # 002
                                                        MPN: 179263
                                                        TUBO DE RETORNO DERECHO
                                                        - No para GD, EE. UU. MY 2000 y CDN MY 2000
                                                        de £196,89
                                                        de £196,89
                                                        Esta pieza reemplaza el número de pieza. 176404
                                                        # 002
                                                        MPN: 179263
                                                        TUBO DE RETORNO IZQUIERDO
                                                        - Válido para GD
                                                        de £196,89
                                                        de £196,89
                                                        Esta pieza reemplaza el número de pieza. 176404
                                                        # 002
                                                        MPN: 179264
                                                        TUBO DE RETORNO IZQUIERDO
                                                        - No para GD, EE. UU. MY 2000 y CDN MY 2000
                                                        de £109,97
                                                        de £109,97
                                                        Esta pieza reemplaza el número de pieza. 176405 - and 1 more. Haga clic para ver detalles
                                                        # 002
                                                        MPN: 179265
                                                        TUBO DE RETORNO DERECHO
                                                        - Válido para GD
                                                        de £204,57
                                                        de £204,57
                                                        # 002
                                                        MPN: 182161
                                                        TUBO DE RETORNO
                                                        - Válido para EE.UU. MY 2000 y CDN MY 2000
                                                        de £208,29
                                                        de £208,29
                                                        # 003
                                                        MPN: 150017
                                                        TUBO RÍGIDO DE ENTREGA IZQUIERDO
                                                        de £82,68
                                                        de £82,68
                                                        # 003
                                                        MPN: 155253
                                                        TUBO RÍGIDO ENVÍO RH
                                                        de £144,42
                                                        de £144,42
                                                        # 004
                                                        MPN: 156362
                                                        TUBO RIGIDO DE RETORNO DERECHO
                                                        - No para 456M GTA
                                                        de £104,61
                                                        de £104,61
                                                        # 004
                                                        MPN: 157585
                                                        TUBO RÍGIDO DE RETORNO IZQUIERDO
                                                        - No para 456M GTA
                                                        de £132,92
                                                        de £132,92
                                                        # 004
                                                        MPN: 169627
                                                        TUBO RÍGIDO DE RETORNO IZQUIERDO
                                                        - Válido para 456M GTA
                                                        de £104,12
                                                        de £104,12
                                                        # 004
                                                        MPN: 169633
                                                        TUBO RIGIDO DE RETORNO DERECHO
                                                        - Válido para 456M GTA
                                                        de £148,62
                                                        de £148,62
                                                        # 005
                                                        MPN: 156364
                                                        TUBO DE ENVÍO RÍGIDO TRASERO IZQUIERDO
                                                        - No para 456M GTA
                                                        de £48,64
                                                        de £48,64
                                                        # 005
                                                        MPN: 157584
                                                        TUBO RIGIDO DE ENTREGA TRASERO DERECHO
                                                        - No para 456M GTA
                                                        de £98,22
                                                        de £98,22
                                                        # 005
                                                        MPN: 169626
                                                        TUBO DE ENVÍO RÍGIDO TRASERO IZQUIERDO
                                                        - Válido para 456M GTA
                                                        de £54,17
                                                        de £54,17
                                                        # 005
                                                        MPN: 169634
                                                        TUBO RIGIDO DE ENTREGA TRASERO DERECHO
                                                        - Válido para 456M GTA
                                                        de £72,99
                                                        de £72,99
                                                        # 006
                                                        MPN: 174815
                                                        TUBO DE ENTREGA TRASERO DERECHO
                                                        - No para 456M GTA
                                                        de £72,99
                                                        de £72,99
                                                        # 006
                                                        MPN: 174816
                                                        TUBO DE ENTREGA TRASERO IZQUIERDO
                                                        - No para 456M GTA
                                                        de £67,43
                                                        de £67,43
                                                        # 006
                                                        MPN: 175150
                                                        TUBO DE ENTREGA TRASERO DERECHO
                                                        - Válido para 456M GTA
                                                        de £70,13
                                                        de £70,13
                                                        # 006
                                                        MPN: 175151
                                                        TUBO DE ENTREGA TRASERO IZQUIERDO
                                                        - Válido para 456M GTA
                                                        de £67,43
                                                        de £67,43
                                                        # 007
                                                        MPN: 174813
                                                        TUBO DE RETORNO TRASERO DERECHO
                                                        - No para 456M GTA
                                                        de £67,43
                                                        de £67,43
                                                        # 007
                                                        MPN: 174814
                                                        TUBO DE RETORNO TRASERO IZQUIERDO
                                                        - No para 456M GTA
                                                        de £72,99
                                                        de £72,99
                                                        # 007
                                                        MPN: 175152
                                                        TUBO DE RETORNO TRASERO DERECHO
                                                        - Válido para 456M GTA
                                                        de £67,43
                                                        de £67,43
                                                        # 007
                                                        MPN: 175153
                                                        TUBO DE RETORNO TRASERO IZQUIERDO
                                                        - Válido para 456M GTA
                                                        de £70,13
                                                        de £70,13
                                                        # 008
                                                        MPN: 10441790
                                                        soporte
                                                        - No para 456M GTA
                                                        de £0,47
                                                        de £0,47
                                                        # 009
                                                        MPN: 10441790
                                                        SOPORTE - LADO IZQUIERDO
                                                        de £0,47
                                                        de £0,47
                                                        # 009
                                                        MPN: 139512
                                                        SOPORTE - LADO DERECHO
                                                        de £1,20
                                                        de £1,20
                                                        # 010
                                                        MPN: 10441790
                                                        SOPORTE - LADO IZQUIERDO
                                                        de £0,47
                                                        de £0,47
                                                        # 010
                                                        MPN: 61712500
                                                        SOPORTE - LADO DERECHO
                                                        de £0,88
                                                        de £0,88
                                                        # 011
                                                        MPN: 10441190
                                                        soporte
                                                        de £0,47
                                                        de £0,47
                                                        # 013
                                                        MPN: 10280060
                                                        empaquetadura
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza. 100501 - and 3 more. Haga clic para ver detalles
                                                        # 014
                                                        MPN: 111644
                                                        PERNO BANJO
                                                        de £6,38
                                                        de £6,38
                                                        # 015
                                                        MPN: 11270160
                                                        empaquetadura
                                                        de £0,88
                                                        de £0,88
                                                        # 016
                                                        MPN: 127816
                                                        O JUNTA
                                                        de £1,41
                                                        de £1,41
                                                        # 017
                                                        MPN: 141699
                                                        ACORTAR
                                                        de £0,74
                                                        de £0,74
                                                        # 018
                                                        MPN: 62658800
                                                        ACORTAR
                                                        de £7,86
                                                        de £7,86
                                                        # 019
                                                        MPN: 14499324
                                                        Arandela
                                                        de £0,51
                                                        de £0,51
                                                        Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
                                                        # 020
                                                        MPN: 102948
                                                        TUERCA
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
                                                        # 021
                                                        MPN: 129316
                                                        LÁMINA
                                                        de £3,02
                                                        de £3,02
                                                        # 022
                                                        MPN: 14084211
                                                        TUERCA
                                                        de £0,71
                                                        de £0,71
                                                        # 023
                                                        MPN: 12601274
                                                        Arandela
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
                                                        # 024
                                                        MPN: 140727
                                                        ACORTAR
                                                        de £0,53
                                                        de £0,53
                                                        # 025
                                                        MPN: 176109
                                                        ACORTAR
                                                        de £0,74
                                                        de £0,74
                                                        # 027
                                                        MPN: 152885
                                                        soporte
                                                        de £4,38
                                                        de £4,38
                                                        # 028
                                                        MPN: 10902324
                                                        TORNILLO
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza 10902311 que tenemos en stock. - and 3 more. Haga clic para ver detalles
                                                        # 029
                                                        MPN: 102741
                                                        TUERCA
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
                                                        # 030
                                                        MPN: 101139
                                                        TUERCA
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza. 16104425
                                                        # 031
                                                        MPN: 12646724
                                                        Arandela
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza. 12601571 - and 3 more. Haga clic para ver detalles
                                                        # 032
                                                        MPN: 10441790
                                                        soporte
                                                        de £0,47
                                                        de £0,47
                                                        # 033
                                                        MPN: 102741
                                                        TUERCA
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
                                                        # 034
                                                        MPN: 14499324
                                                        Arandela
                                                        de £0,47
                                                        de £0,47
                                                        Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
