ferrari 456 m gt/m gta bomba de agua diagrama de piezas

028 - Bomba de agua

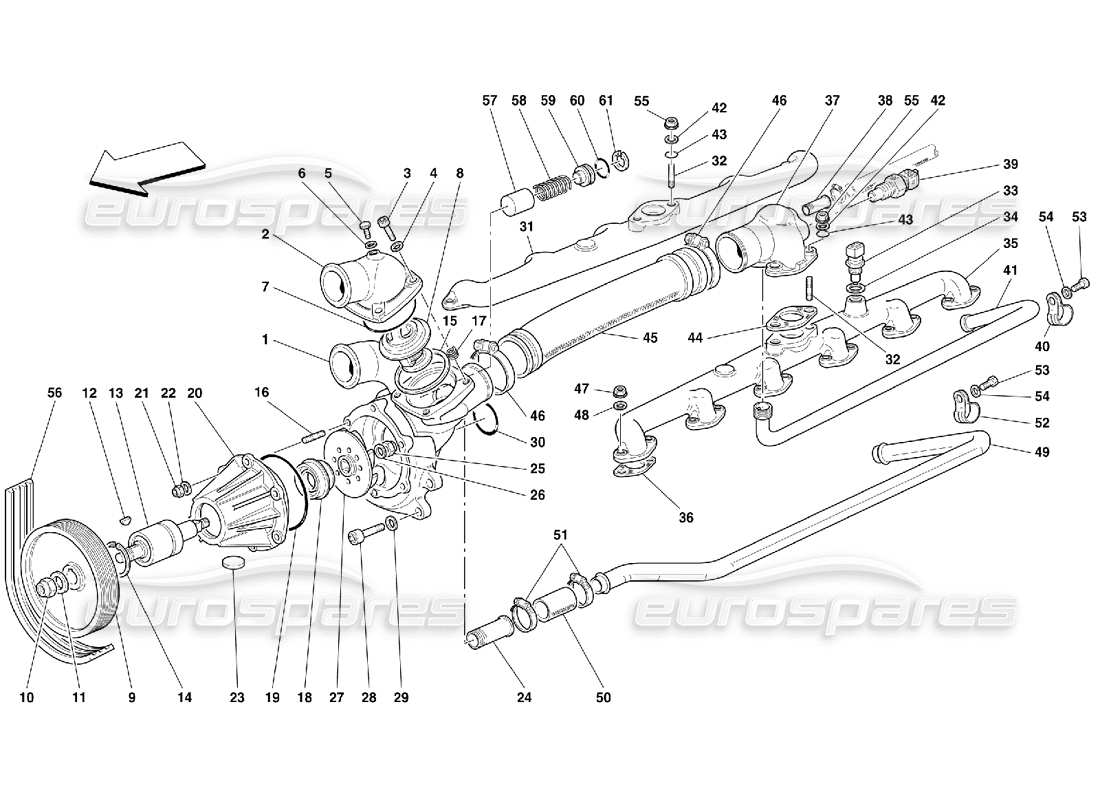

Ferrari 456 M GT/M GTA Water Pump Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                        #
                                                                                        Número de pieza
                                                                                        Descripción
                                                                                        Precio
                                                                                        # 000
                                                                                        MPN: 163875/A
                                                                                        CONJUNTO DE BOMBA DE AGUA 456 M GTA (HASTA EL MOTOR N.54331)
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        # 000
                                                                                        MPN: 163875/A
                                                                                        CONJUNTO DE BOMBA DE AGUA 456 M GT (HASTA EL MOTOR N.53762)
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        # 000
                                                                                        MPN: 181841/A
                                                                                        CONJUNTO DE BOMBA DE AGUA 456 M GT (DEL MOTOR N.53763)
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        Esta pieza reemplaza el número de pieza. 183760
                                                                                        # 000
                                                                                        MPN: 181841/A
                                                                                        CONJUNTO DE BOMBA DE AGUA 456 M GTA (del motor n.54332)
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        Esta pieza reemplaza el número de pieza. 183760
                                                                                        # 000
                                                                                        MPN: 183760
                                                                                        BOMBA DE AGUA COMPLETA
                                                                                        (carcasa del termostato incluida) - No para 456M GTA
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        Esta pieza reemplaza el número de pieza. 166497 - and 1 more. Haga clic para ver detalles
                                                                                        # 000
                                                                                        MPN: 184038
                                                                                        BOMBA DE AGUA COMPLETA
                                                                                        - Válido para 456M GTA - Válido hasta el motor Nr. 54331
                                                                                        de £1.282,38
                                                                                        de £1.282,38
                                                                                        Esta pieza reemplaza el número de pieza. 177925
                                                                                        # 001
                                                                                        MPN: 153199
                                                                                        CUERPO BOMBA DE AGUA COMPLETO CON ESPÁRRAGOS
                                                                                        - Válido hasta el motor nº. 53762 para GT y hasta motor nº. 54331 para GTA
                                                                                        de £595,00
                                                                                        de £595,00
                                                                                        Esta pieza reemplaza el número de pieza. 156081 - and 5 more. Haga clic para ver detalles
                                                                                        # 001
                                                                                        MPN: 156081
                                                                                        CUERPO DE LA BOMBA DE AGUA
                                                                                        - No como repuesto - Con cuerpo bomba completo - Válido hasta motor Nr. 53762 para GT y hasta motor nº. 54331 para GTA
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        # 001
                                                                                        MPN: 174668
                                                                                        CUERPO DE LA BOMBA DE AGUA
                                                                                        - No como repuesto - Con cuerpo bomba completo - Válido a partir del motor Nr. 53763 para GT y del motor nº. 54332 para GTA
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        # 001
                                                                                        MPN: 182693
                                                                                        CUERPO BOMBA DE AGUA COMPLETO CON ESPÁRRAGOS
                                                                                        - Válido a partir del motor Nr. 53763 para GT y del motor nº. 54332 para GTA
                                                                                        # 002
                                                                                        MPN: 163952
                                                                                        TAPA DE VÁLVULA TERMOSTÁTICA
                                                                                        de £41,49
                                                                                        de £41,49
                                                                                        Esta pieza reemplaza el número de pieza 157565 que tenemos en stock. - and 1 more. Haga clic para ver detalles
                                                                                        # 003
                                                                                        MPN: 14432224
                                                                                        TORNILLO
                                                                                        - No para 456M GTA - Válido hasta el motor nº. 53762
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 14432221
                                                                                        # 003
                                                                                        MPN: 14432224
                                                                                        TORNILLO
                                                                                        - Válido para 456M GTA
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 14432221
                                                                                        # 003
                                                                                        MPN: 14433124
                                                                                        TORNILLO
                                                                                        - No para 456M GTA - Válido a partir del motor Nr. 53763
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 14433121
                                                                                        # 004
                                                                                        MPN: 12601274
                                                                                        Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
                                                                                        # 005
                                                                                        MPN: 130282
                                                                                        UNIÓN
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        # 006
                                                                                        MPN: 10297760
                                                                                        empaquetadura
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 007
                                                                                        MPN: 149279
                                                                                        O JUNTA
                                                                                        de £2,41
                                                                                        de £2,41
                                                                                        # 008
                                                                                        MPN: 183758
                                                                                        thermostat
                                                                                        de £50,36
                                                                                        de £50,36
                                                                                        Esta pieza reemplaza el número de pieza. 167473
                                                                                        # 008
                                                                                        MPN: 183758
                                                                                        thermostat
                                                                                        de £50,36
                                                                                        de £50,36
                                                                                        Esta pieza reemplaza el número de pieza. 167473
                                                                                        # 009
                                                                                        MPN: 166454
                                                                                        Polea
                                                                                        - No para 456M GTA
                                                                                        de £111,26
                                                                                        de £111,26
                                                                                        Esta pieza reemplaza el número de pieza. 154526
                                                                                        # 009
                                                                                        MPN: 169924
                                                                                        POLEA 93MM
                                                                                        - Válido para 456M GTA
                                                                                        de £131,16
                                                                                        de £131,16
                                                                                        # 010
                                                                                        MPN: 102742
                                                                                        TUERCA
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 12557621 - and 2 more. Haga clic para ver detalles
                                                                                        # 011
                                                                                        MPN: 12646824
                                                                                        Arandela
                                                                                        de £0,53
                                                                                        de £0,53
                                                                                        # 012
                                                                                        MPN: 10202320
                                                                                        LLAVE DE DISCO
                                                                                        de £0,58
                                                                                        de £0,58
                                                                                        # 013
                                                                                        MPN: 143742
                                                                                        COJINETE CON EJE
                                                                                        de £137,20
                                                                                        de £137,20
                                                                                        # 014
                                                                                        MPN: 11059976
                                                                                        ANILLO VIDENTE
                                                                                        de £0,56
                                                                                        de £0,56
                                                                                        Esta pieza reemplaza el número de pieza. 11059975
                                                                                        # 015
                                                                                        MPN: 137873
                                                                                        empaquetadura
                                                                                        de £2,86
                                                                                        de £2,86
                                                                                        # 016
                                                                                        MPN: 13540924
                                                                                        SEMENTAL
                                                                                        de £0,70
                                                                                        de £0,70
                                                                                        Esta pieza reemplaza el número de pieza. 13540921
                                                                                        # 017
                                                                                        MPN: 13525470
                                                                                        INSERTO ROSCADO
                                                                                        de £0,48
                                                                                        de £0,48
                                                                                        Esta pieza reemplaza el número de pieza. 107333
                                                                                        # 018
                                                                                        MPN: 183759
                                                                                        ANILLO DE SELLO
                                                                                        de £22,97
                                                                                        de £22,97
                                                                                        Esta pieza reemplaza el número de pieza. 130932 - and 1 more. Haga clic para ver detalles
                                                                                        # 019
                                                                                        MPN: 137868
                                                                                        O JUNTA
                                                                                        de £7,24
                                                                                        de £7,24
                                                                                        # 020
                                                                                        MPN: 176173
                                                                                        WATER PUMP COVER
                                                                                        use el número de pieza: 163875/A (hasta el conjunto 53762) o 176173/A (desde el conjunto 53763) para la bomba completa (cambie la polea)
                                                                                        de £268,02
                                                                                        de £268,02
                                                                                        Esta pieza reemplaza el número de pieza. 154546
                                                                                        # 021
                                                                                        MPN: 102741
                                                                                        TUERCA
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
                                                                                        # 022
                                                                                        MPN: 12601274
                                                                                        TAPÓN DE Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
                                                                                        # 023
                                                                                        MPN: 10158801
                                                                                        ENCHUFAR
                                                                                        de £0,73
                                                                                        de £0,73
                                                                                        Esta pieza reemplaza el número de pieza. 10158800
                                                                                        # 024
                                                                                        MPN: 141068
                                                                                        UNIÓN
                                                                                        de £120,06
                                                                                        de £120,06
                                                                                        # 025
                                                                                        MPN: 100436
                                                                                        TUERCA DE SOMBRERO
                                                                                        de £7,41
                                                                                        de £7,41
                                                                                        Esta pieza reemplaza el número de pieza. 92896
                                                                                        # 026
                                                                                        MPN: 11194074
                                                                                        Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 11194077 - and 1 more. Haga clic para ver detalles
                                                                                        # 027
                                                                                        MPN: 154542
                                                                                        IMPULSOR DE BOMBA DE AGUA
                                                                                        - Válido hasta el motor nº. 53762 para GT y hasta motor nº. 54331 para GTA
                                                                                        de £66,63
                                                                                        de £66,63
                                                                                        # 027
                                                                                        MPN: 176045
                                                                                        IMPULSOR DE BOMBA DE AGUA
                                                                                        - Válido a partir del motor Nr. 53763 para GT y del motor nº. 54332 para GTA
                                                                                        de £81,29
                                                                                        de £81,29
                                                                                        # 028
                                                                                        MPN: 14306424
                                                                                        TORNILLO
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 14306324 - and 2 more. Haga clic para ver detalles
                                                                                        # 029
                                                                                        MPN: 11193874
                                                                                        Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza 11193879 que tenemos en stock.
                                                                                        # 030
                                                                                        MPN: 141250
                                                                                        O JUNTA
                                                                                        de £0,54
                                                                                        de £0,54
                                                                                        Esta pieza reemplaza el número de pieza. 227203
                                                                                        # 031
                                                                                        MPN: 162609
                                                                                        COLECTOR DE AGUA DEL CABEZAL DERECHO
                                                                                        de £174,50
                                                                                        de £174,50
                                                                                        # 032
                                                                                        MPN: 13516724
                                                                                        SEMENTAL
                                                                                        de £1,62
                                                                                        de £1,62
                                                                                        # 033
                                                                                        MPN: 125769
                                                                                        SENSOR DE TEMPERATURA DEL AGUA
                                                                                        de £18,73
                                                                                        de £18,73
                                                                                        # 034
                                                                                        MPN: 10298460
                                                                                        empaquetadura
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 93353
                                                                                        # 035
                                                                                        MPN: 142088
                                                                                        COLECTOR DE AGUA DEL CABEZAL IZQUIERDO
                                                                                        de £212,08
                                                                                        de £212,08
                                                                                        # 035
                                                                                        MPN: 143323
                                                                                        COLECTOR DE AGUA DEL CABEZAL IZQUIERDO
                                                                                        - Ahora no como pieza de repuesto - Reemplazado por 142088
                                                                                        de £191,93
                                                                                        de £191,93
                                                                                        # 036
                                                                                        MPN: 141332
                                                                                        JUNTA COLECTOR DE SALIDA DE AGUA
                                                                                        (cantidad mínima de pedido = 8)
                                                                                        de £0,80
                                                                                        de £0,80
                                                                                        # 037
                                                                                        MPN: 154198
                                                                                        CONDUCTO DE CONEXIÓN
                                                                                        de £186,93
                                                                                        de £186,93
                                                                                        # 039
                                                                                        MPN: 148677
                                                                                        TRANSMISOR DE TEMPERATURA DEL AGUA
                                                                                        de £357,36
                                                                                        de £357,36
                                                                                        # 040
                                                                                        MPN: 145661
                                                                                        soporte
                                                                                        de £4,67
                                                                                        de £4,67
                                                                                        # 041
                                                                                        MPN: 160554
                                                                                        TUBO DEL CONDUCTO
                                                                                        - No para GD
                                                                                        de £42,12
                                                                                        de £42,12
                                                                                        Esta pieza reemplaza el número de pieza. 154200
                                                                                        # 041
                                                                                        MPN: 160831
                                                                                        TUBO DEL CONDUCTO
                                                                                        - Válido para GD
                                                                                        de £47,37
                                                                                        de £47,37
                                                                                        # 042
                                                                                        MPN: 12601374
                                                                                        Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 10615474 - and 6 more. Haga clic para ver detalles
                                                                                        # 043
                                                                                        MPN: 103039
                                                                                        O JUNTA
                                                                                        (cantidad mínima de pedido = 10)
                                                                                        de £1,62
                                                                                        de £1,62
                                                                                        Esta pieza reemplaza el número de pieza. 95860041
                                                                                        # 044
                                                                                        MPN: 142103
                                                                                        empaquetadura
                                                                                        de £2,00
                                                                                        de £2,00
                                                                                        # 045
                                                                                        MPN: 181599
                                                                                        MANGUITO DE CONEXIÓN ENTRE COLECTOR Y BOMBA DE AGUA
                                                                                        de £183,85
                                                                                        de £183,85
                                                                                        Esta pieza reemplaza el número de pieza. 154480
                                                                                        # 045
                                                                                        MPN: 181599
                                                                                        MANGUITO DE CONEXIÓN ENTRE COLECTOR Y BOMBA DE AGUA
                                                                                        - Válido después del agotamiento de existencias de 154480
                                                                                        de £183,85
                                                                                        de £183,85
                                                                                        Esta pieza reemplaza el número de pieza. 154480
                                                                                        # 046
                                                                                        MPN: 134109
                                                                                        SCREW COLLAR
                                                                                        de £2,78
                                                                                        de £2,78
                                                                                        Esta pieza reemplaza el número de pieza. 178203 - and 1 more. Haga clic para ver detalles
                                                                                        # 046
                                                                                        MPN: 178203
                                                                                        SCREW COLLAR
                                                                                        - Ahora no como pieza de repuesto - Reemplazado por 134109
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        # 047
                                                                                        MPN: 132877
                                                                                        TUERCA
                                                                                        de £1,54
                                                                                        de £1,54
                                                                                        Esta pieza reemplaza el número de pieza. 67190100
                                                                                        # 048
                                                                                        MPN: 12604274
                                                                                        Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 12604271 - and 1 more. Haga clic para ver detalles
                                                                                        # 049
                                                                                        MPN: 154716
                                                                                        TUBO DE CONEXIÓN BOMBA DE AGUA Y NUORICE
                                                                                        - No para GD
                                                                                        de £263,33
                                                                                        de £263,33
                                                                                        # 049
                                                                                        MPN: 160833
                                                                                        TUBO DE CONEXIÓN BOMBA DE AGUA Y NUORICE
                                                                                        - Válido para GD
                                                                                        de £19,21
                                                                                        de £19,21
                                                                                        # 050
                                                                                        MPN: 175223
                                                                                        MANGA
                                                                                        de £5,05
                                                                                        de £5,05
                                                                                        Esta pieza reemplaza el número de pieza. 122842
                                                                                        # 050
                                                                                        MPN: 175223
                                                                                        TUBERÍA DE GOMA
                                                                                        de £5,05
                                                                                        de £5,05
                                                                                        Esta pieza reemplaza el número de pieza. 122842
                                                                                        # 051
                                                                                        MPN: 13000490
                                                                                        SCREW COLLAR
                                                                                        de £0,53
                                                                                        de £0,53
                                                                                        Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
                                                                                        # 052
                                                                                        MPN: 10450490
                                                                                        SOPORTE CON FUNDA - D. 16
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 052
                                                                                        MPN: 10450690
                                                                                        SOPORTE CON FUNDA - D. 20
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 053
                                                                                        MPN: 16043224
                                                                                        TORNILLO
                                                                                        de £0,53
                                                                                        de £0,53
                                                                                        # 054
                                                                                        MPN: 127496
                                                                                        Arandela
                                                                                        de £0,54
                                                                                        de £0,54
                                                                                        Esta pieza reemplaza el número de pieza. 10516671 - and 2 more. Haga clic para ver detalles
                                                                                        # 055
                                                                                        MPN: 101139
                                                                                        TUERCA
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 16104425
                                                                                        # 056
                                                                                        MPN: 169926
                                                                                        AGUA E HIDRÁULICA. CORREA DE LA BOMBA DE DIRECCIÓN
                                                                                        - Válido para 456M GTA - Válido hasta el auto Ass. Nro. 31523
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        # 056
                                                                                        MPN: 171094
                                                                                        AGUA E HIDRÁULICA. CORREA DE LA BOMBA DE DIRECCIÓN
                                                                                        - Válido para 456M GTA - Válido desde auto Ass. Nro. 31524 - PASA - Válido a partir del motor Nr. 53763 para GT y a partir del motor nº. 54332 para GTA
                                                                                        Sustitución
                                                                                        Sustitución
                                                                                        Esta pieza reemplaza el número de pieza. 169926
                                                                                        # 056
                                                                                        MPN: 199834
                                                                                        CORREA DE DIRECCIÓN ASISTIDA Y AGUA
                                                                                        uso al agotamiento de 171093
                                                                                        de £15,68
                                                                                        de £15,68
                                                                                        Esta pieza reemplaza el número de pieza. 171093
                                                                                        # 056
                                                                                        MPN: 199834
                                                                                        AGUA E HIDRÁULICA. CORREA DE LA BOMBA DE DIRECCIÓN
                                                                                        - No para 456M GTA - Válido hasta el auto Ass. Nro. 31662
                                                                                        de £15,68
                                                                                        de £15,68
                                                                                        Esta pieza reemplaza el número de pieza. 171093
                                                                                        # 056
                                                                                        MPN: 199834
                                                                                        AGUA E HIDRÁULICA. CORREA DE LA BOMBA DE DIRECCIÓN
                                                                                        - No para 456M GTA - Válido desde car Ass. Nro. 31663
                                                                                        de £15,68
                                                                                        de £15,68
                                                                                        Esta pieza reemplaza el número de pieza. 171093
                                                                                        # 056
                                                                                        MPN: 199836
                                                                                        CORREA DE DIRECCIÓN ASISTIDA Y AGUA
                                                                                        uso al agotamiento de 171094
                                                                                        de £12,73
                                                                                        de £12,73
                                                                                        Esta pieza reemplaza el número de pieza. 171094
                                                                                        # 057
                                                                                        MPN: 176046
                                                                                        CASQUILLO PARA BY-PASS
                                                                                        - Válido a partir del motor Nr. 53763 para GT y del motor nº. 54332 para GTA
                                                                                        de £16,63
                                                                                        de £16,63
                                                                                        # 058
                                                                                        MPN: 176047
                                                                                        MUELLE PARA BY-PASS
                                                                                        - Válido a partir del motor Nr. 53763 para GT y del motor nº. 54332 para GTA
                                                                                        de £8,08
                                                                                        de £8,08
                                                                                        # 059
                                                                                        MPN: 176048
                                                                                        TAPÓN PARA MUELLE BY-PASS
                                                                                        - Válido a partir del motor Nr. 53763 para GT y del motor nº. 54332 para GTA
                                                                                        de £8,49
                                                                                        de £8,49
                                                                                        # 060
                                                                                        MPN: 147278
                                                                                        O JUNTA
                                                                                        - Válido a partir del motor Nr. 53763 para GT y del motor nº. 54332 para GTA
                                                                                        de £0,94
                                                                                        de £0,94
                                                                                        # 061
                                                                                        MPN: 11058376
                                                                                        ANILLO VIDENTE
                                                                                        - Válido a partir del motor Nr. 53763 para GT y del motor nº. 54332 para GTA
                                                                                        de £1,50
                                                                                        de £1,50
                                                                                        Traductorio Seleccionar Ver todos los diagramas Buscar Lo más relevante Precio descendente Precio ascendente Traductorio 7 días días Orden de existencias Pedido urgente
