0008 - Sistema de aire secundario

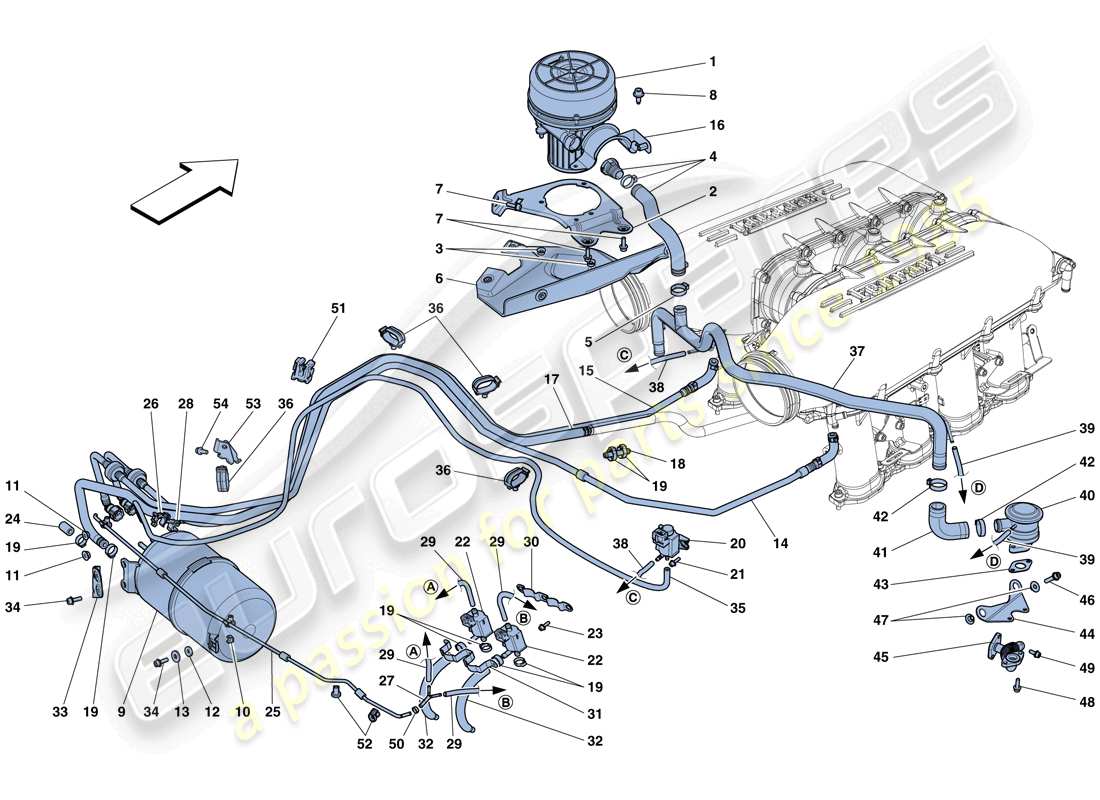

Ferrari 458 Italia (Europe) SECONDARY AIR SYSTEM Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 247795
BOMBA DEL SISTEMA DE AIRE SECUNDARIO
de £232,42
de £232,42
# 002
MPN: 251773
soporte
de £10,45
de £10,45
# 003
MPN: 14040611
TUERCA
de £0,53
de £0,53
# 004
MPN: 262254
TUBO CONECTOR
de £36,49
de £36,49
# 005
MPN: 13433370
CUELLO
-Ya no se suministra- -Reemplazado por 296779-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 247921
# 005
MPN: 296779
CUELLO
de £3,97
de £3,97
# 006
MPN: 258291
PROTECCIÓN TÉRMICA IZQUIERDA
de £52,29
de £52,29
# 007
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 008
MPN: 11566224
TORNILLO
de £0,53
de £0,53
# 009
MPN: 195645
TANQUE ACUMULADOR DE VACÍO
de £109,29
de £109,29
Esta pieza reemplaza el número de pieza 177060 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 010
MPN: 60758600
TUERCA
de £0,47
de £0,47
# 011
MPN: 15896214
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 15896211
# 012
MPN: 12644424
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12644401 - and 1 more. Haga clic para ver detalles
# 013
MPN: 12601274
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 014
MPN: 260383
TUBO DE VACÍO DERECHO AL MOTOR
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 014
MPN: 263934
TUBO DE VACÍO DERECHO AL MOTOR
-Aplicable después del agotamiento de 260383- -Ya no se suministra- -Reemplazado por 278294-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 260383
# 014
MPN: 278294
TUBO DE VACÍO DERECHO AL MOTOR
de £74,35
de £74,35
Esta pieza reemplaza el número de pieza. 263934
# 015
MPN: 260384
TUBO DE VACÍO IZQUIERDO AL MOTOR
-Aplicable hasta su agotamiento-
de £89,07
de £89,07
# 015
MPN: 263935
TUBO DE VACÍO IZQUIERDO AL MOTOR
-Aplicable después del agotamiento de 260384- -Ya no se suministra- -Reemplazado por 278295-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 260384 que tenemos en stock.
# 015
MPN: 278295
TUBO DE VACÍO IZQUIERDO AL MOTOR
de £74,35
de £74,35
Esta pieza reemplaza el número de pieza. 263935
# 016
MPN: 251774
SOPORTE DE ESCUDO
-Ya no se suministra- -Reemplazado por 265726-
Sustitución
Sustitución
# 016
MPN: 265726
SOPORTE DE ESCUDO
de £7,24
de £7,24
Esta pieza reemplaza el número de pieza. 251774
# 017
MPN: 260385
TUBO DEL TANQUE AL CONECTOR
de £43,05
de £43,05
# 018
MPN: 251422
CONECTOR
de £6,85
de £6,85
# 019
MPN: 10716370
CUELLO
-D. 18-
de £0,47
de £0,47
# 019
MPN: 13432070
CUELLO PARA MANGA
-D. 15.7-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 13125570
# 019
MPN: 13434670
CUELLO
-D. 16.2-
de £0,47
de £0,47
# 020
MPN: 184363
VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 020
MPN: 315769
VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO
-Aplicable después del agotamiento de 184363-
de £16,25
de £16,25
Esta pieza reemplaza el número de pieza. 184363 - and 1 more. Haga clic para ver detalles
# 021
MPN: 11566224
TORNILLO
de £0,53
de £0,53
# 022
MPN: 178309
VÁLVULA DE SOLENOIDE
de £31,25
de £31,25
# 023
MPN: 256323
TORNILLO
-M5 X 16-
de £0,47
de £0,47
# 024
MPN: 248008
GORRA
de £4,78
de £4,78
Esta pieza reemplaza el número de pieza. 136379
# 025
MPN: 260386
TUBO DE ALUMINIO
de £51,71
de £51,71
# 026
MPN: 141546
ACORTAR
de £0,47
de £0,47
# 027
MPN: 260248
3-WAY TUBO
-Aplicable hasta su agotamiento-
de £76,06
de £76,06
# 027
MPN: 301659
3-WAY TUBO
-Aplicable después del agotamiento de 260248-
de £162,91
de £162,91
Esta pieza reemplaza el número de pieza 260248 que tenemos en stock.
# 028
MPN: 140130
ACORTAR
de £0,47
de £0,47
# 029
MPN: 260272
TUBO DOBLADO
de £3,34
de £3,34
# 030
MPN: 260244
soporte
de £5,72
de £5,72
# 031
MPN: 260246
soporte
de £3,80
de £3,80
# 032
MPN: 260250
TUBO
-Reemplazado por 264289 y 264089- -Ya no se proporciona-
Sustitución
Sustitución
# 032
MPN: 264089
TUBO
de £55,51
de £55,51
# 032
MPN: 264289
TUBO
de £52,19
de £52,19
Esta pieza reemplaza el número de pieza. 260250
# 033
MPN: 260387
soporte
de £51,44
de £51,44
# 034
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 035
MPN: 262245
TUBERÍA DE GOMA
de £18,64
de £18,64
# 036
MPN: 149773
ACORTAR
-Para tuberías de aire en chasis-
de £0,53
de £0,53
# 036
MPN: 249393
ACORTAR
-Para tubo de goma que conduce a la electroválvula-
de £0,47
de £0,47
# 036
MPN: 249397
ACORTAR
-Para tubo de vacío LH-
de £0,47
de £0,47
# 036
MPN: 263772
ACORTAR
-Para tubos de actuador sobre refuerzo LH-
de £0,82
de £0,82
# 037
MPN: 258623
TUBO DEL SISTEMA DE AIRE SECUNDARIO
de £73,16
de £73,16
# 038
MPN: 122126
TUBO DE GOMA DEL TUBO DEL SISTEMA DE AIRE SECUNDARIO A LA ELECTROVÁLVULA
-Aplicable después del agotamiento de 258946-
de £5,08
de £5,08
Esta pieza reemplaza el número de pieza. 258946
# 038
MPN: 258946
TUBO DE GOMA DEL TUBO DEL SISTEMA DE AIRE SECUNDARIO A LA ELECTROVÁLVULA
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 039
MPN: 141235
TUBERÍA DE GOMA
de £2,18
de £2,18
Esta pieza reemplaza el número de pieza. 253376
# 040
MPN: 171175
VÁLVULA DEL SISTEMA DE AIRE SECUNDARIO
de £106,81
de £106,81
# 041
MPN: 183717
TUBO CONECTOR
de £103,95
de £103,95
# 042
MPN: 13432970
CUELLO
de £0,76
de £0,76
Esta pieza reemplaza el número de pieza. 13432908
# 043
MPN: 186781
empaquetadura
de £2,95
de £2,95
# 044
MPN: 245815
SOPORTE DE SUJECIÓN DE VÁLVULA IZQUIERDA
de £5,64
de £5,64
# 044
MPN: 245816
SOPORTE DE SUJECIÓN DE VÁLVULA DERECHA
de £4,59
de £4,59
# 045
MPN: 245817
TUBO DE LA VÁLVULA DE AIRE AL COLECTOR DERECHO
-Ya no se suministra- -Reemplazado por 263794-
Sustitución
Sustitución
# 045
MPN: 245818
TUBO DE LA VÁLVULA DE AIRE AL COLECTOR IZQUIERDO
-Ya no se suministra- -Reemplazado por 263795-
Sustitución
Sustitución
# 045
MPN: 263794
TUBO DE LA VÁLVULA DE AIRE AL COLECTOR DERECHO
de £63,23
de £63,23
Esta pieza reemplaza el número de pieza. 245817 - and 2 more. Haga clic para ver detalles
# 045
MPN: 263795
TUBO DE LA VÁLVULA DE AIRE AL COLECTOR IZQUIERDO
de £63,23
de £63,23
Esta pieza reemplaza el número de pieza. 245818 - and 2 more. Haga clic para ver detalles
# 046
MPN: 231620
TORNILLO
-M6 X 25-
de £0,47
de £0,47
# 047
MPN: 183898
BUJE BRIDADO
de £1,51
de £1,51
# 048
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 049
MPN: 231616
TORNILLO
-M6 X 14-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14305724 que tenemos en stock.
# 050
MPN: 241986
CUELLO
de £0,51
de £0,51
# 051
MPN: 258595
ANCLAJE PARA CLIPS
de £0,51
de £0,51
# 052
MPN: 249556
ACORTAR
de £0,47
de £0,47
# 053
MPN: 303076
soporte
de £22,37
de £22,37
# 054
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
