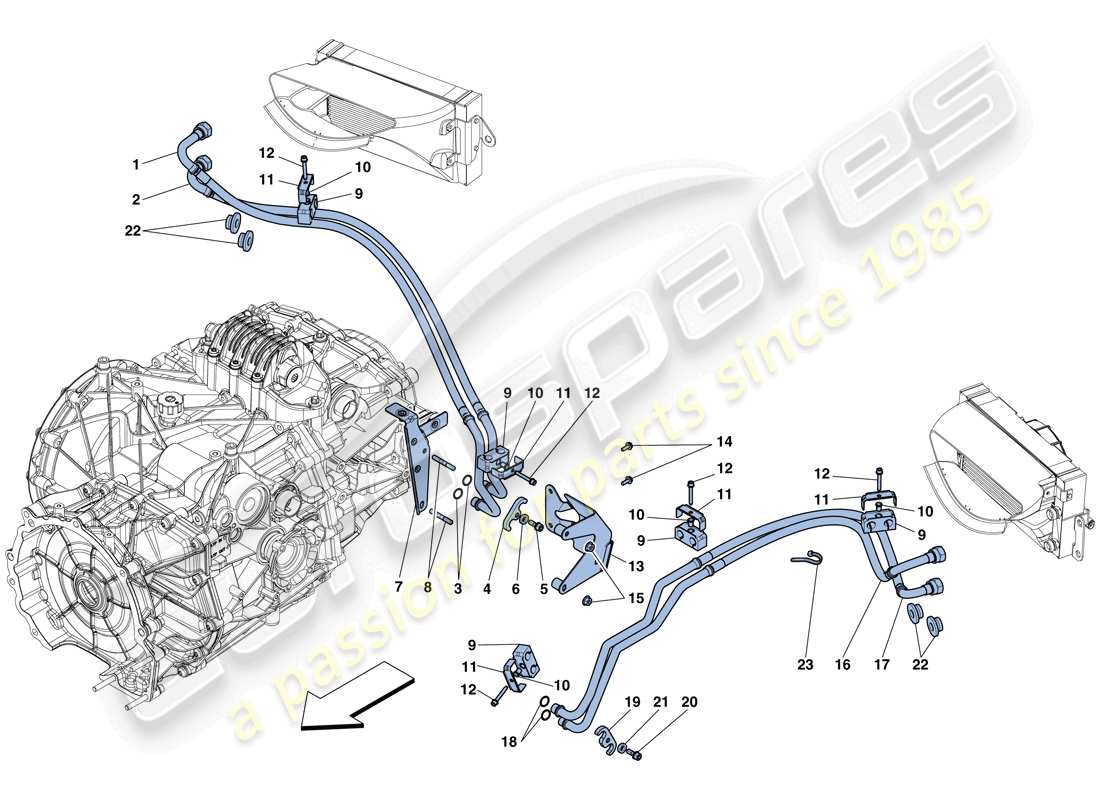

0023 - SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS
Ferrari 458 Italia (RHD) GEARBOX OIL LUBRICATION AND COOLING SYSTEM Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 248224
TUBO DE ENTREGA DE ACEITE DE LA CAJA DE CAMBIOS
de £127,03
de £127,03
# 002
MPN: 248225
TUBO DE RETORNO DE ACEITE DE LA CAJA DE CAMBIOS
de £374,85
de £374,85
Esta pieza reemplaza el número de pieza. 274605 - and 1 more. Haga clic para ver detalles
# 003
MPN: 14453481
empaquetadura
-Aplicable hasta su agotamiento-
de £0,71
de £0,71
# 003
MPN: 254644
empaquetadura
-Aplicable después del agotamiento de 14453481-
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 14453481
# 004
MPN: 253632
TENEDOR
Sustitución
Sustitución
# 005
MPN: 253465
TORNILLO
de £20,86
de £20,86
# 006
MPN: 11198074
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 11198071 que tenemos en stock. - and 4 more. Haga clic para ver detalles
# 007
MPN: 257215
soporte
-Ya no se suministra- -Reemplazado por 282812-
Sustitución
Sustitución
# 007
MPN: 282812
soporte
de £118,77
de £118,77
Esta pieza reemplaza el número de pieza. 257215
# 008
MPN: 13543824
PERNO PRISIONERO
de £1,66
de £1,66
Esta pieza reemplaza el número de pieza. 13543821
# 009
MPN: 243396
BLOQUE DE PILOTA DE GOMA DELANTERO
de £13,73
de £13,73
# 010
MPN: 243399
COJINETE
de £0,47
de £0,47
# 011
MPN: 243398
LÁMINA
de £4,31
de £4,31
# 012
MPN: 11568224
TORNILLO
-M6 X 45-
de £0,51
de £0,51
# 012
MPN: 11628524
TORNILLO
-M6 X 40-
de £0,74
de £0,74
# 013
MPN: 248227
soporte
de £27,07
de £27,07
# 014
MPN: 13836424
TORNILLO
-M6 X 16-
de £0,47
de £0,47
# 014
MPN: 13836424
TORNILLO
-M6 X 16-
de £0,47
de £0,47
# 014
MPN: 13837411
TORNILLO
-M6 X 25- -Ya no se suministra- -Reemplazado por 13836424-
de £0,47
de £0,47
# 015
MPN: 13046224
TUERCA
de £0,47
de £0,47
# 016
MPN: 256689
TUBO DE ENTREGA DE ACEITE
de £1.029,00
de £1.029,00
Esta pieza reemplaza el número de pieza. 274607
# 017
MPN: 260773
TUBO DE RETORNO DE ACEITE
de £565,95
de £565,95
Esta pieza reemplaza el número de pieza. 274606 - and 1 more. Haga clic para ver detalles
# 018
MPN: 14453481
empaquetadura
-Aplicable hasta su agotamiento-
de £0,71
de £0,71
# 018
MPN: 254644
empaquetadura
-Aplicable después del agotamiento de 14453481-
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 14453481
# 019
MPN: 253464
TENEDOR
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 019
MPN: 274609
TENEDOR
-Aplicable después del agotamiento de 253464-
de £20,61
de £20,61
Esta pieza reemplaza el número de pieza. 253464
# 020
MPN: 253465
TORNILLO
de £20,86
de £20,86
# 021
MPN: 11198074
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 11198071 que tenemos en stock. - and 4 more. Haga clic para ver detalles
# 022
MPN: 283630
ANILLO DEFLECTOR DE GOTEO
de £3,00
de £3,00
# 023
MPN: 257790
ABRAZADERA DE ANILLO
de £1,25
de £1,25
