050A - Chasis

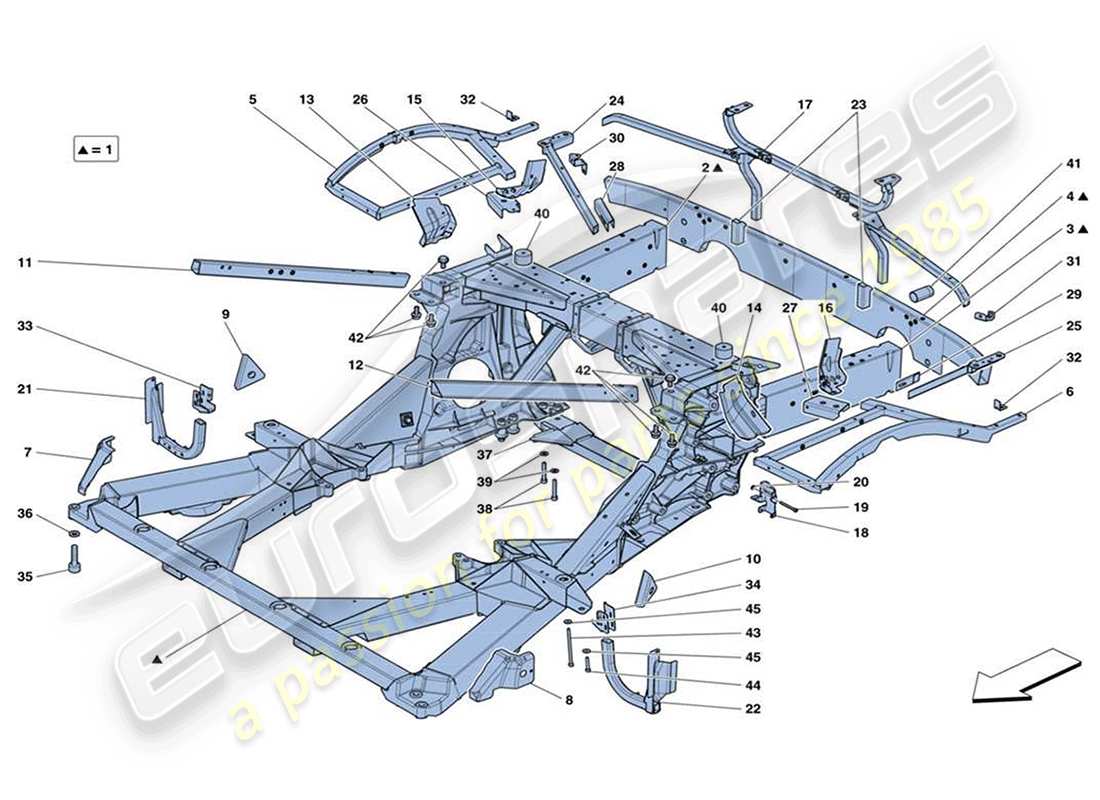

Ferrari 488 Challenge CHASSIS Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 985336904

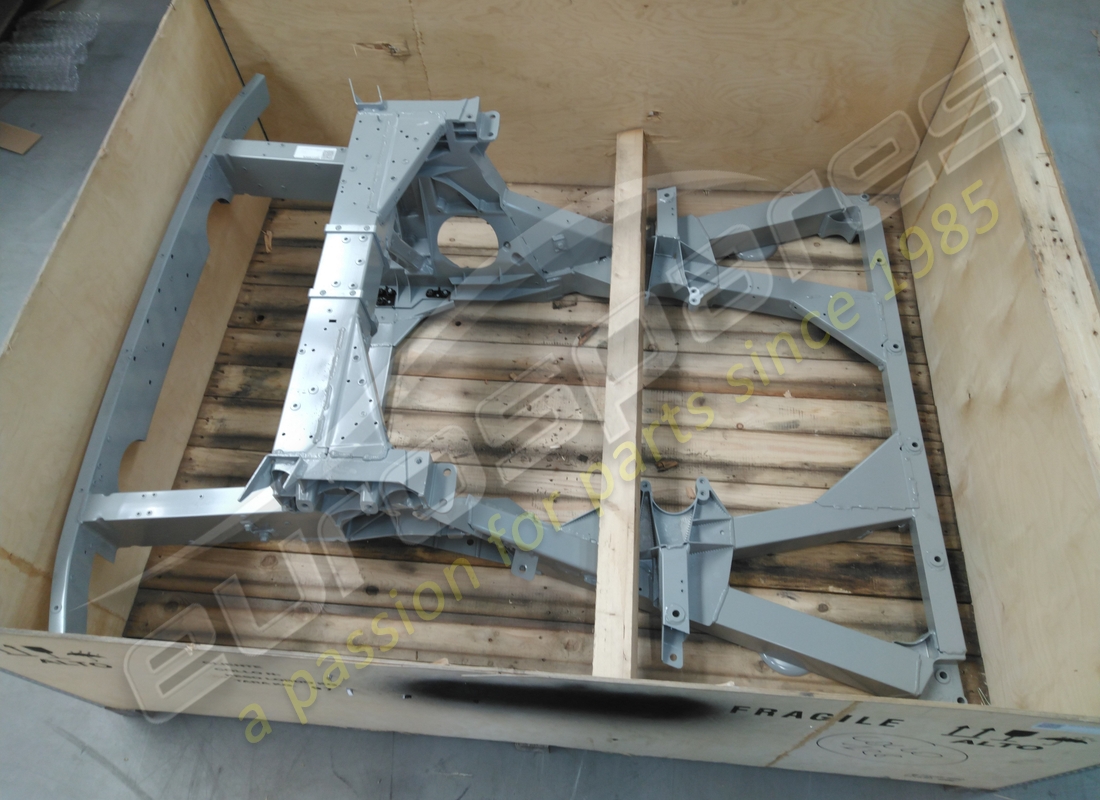

Subchasis trasero
de £14.208,31
de £14.208,31
# 002
MPN: 985305362
PUNTAL TRASERO DERECHO
-Solicitar autorización MAPE-
de £431,35
de £431,35
Esta pieza reemplaza el número de pieza. 305362
# 003
MPN: 985305361
PUNTAL TRASERO IZQUIERDO
-Solicitar autorización MAPE-
de £393,32
de £393,32
Esta pieza reemplaza el número de pieza. 305361
# 004
MPN: 985309018
TRAVESAÑO DE MONTAJE DEL PARACHOQUES TRASERO
de £860,88
de £860,88
Esta pieza reemplaza el número de pieza. 309018
# 005
MPN: 86674300
ENREJADO DEL FLANCO TRASERO DERECHO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 005
MPN: 86674311
ENREJADO DEL FLANCO TRASERO DERECHO
-Aplicable después del agotamiento de 86674300-
de £296,95
de £296,95
Esta pieza reemplaza el número de pieza. 86674300
# 006
MPN: 86674500
ENREJADO DEL FLANCO TRASERO IZQUIERDO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 006
MPN: 86674511
ENREJADO DEL FLANCO TRASERO IZQUIERDO
-Aplicable después del agotamiento de 86674500-
de £296,95
de £296,95
Esta pieza reemplaza el número de pieza. 86674500
# 007
MPN: 86696100
SOPORTE DE MONTAJE INFERIOR DELANTERO PARA GUARDABARROS DERECHO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 007
MPN: 86696111
SOPORTE DE MONTAJE INFERIOR DELANTERO PARA GUARDABARROS DERECHO
-Aplicable después del agotamiento de 86696100-
de £111,37
de £111,37
Esta pieza reemplaza el número de pieza. 86696100
# 008
MPN: 86695900
SOPORTE DE MONTAJE INFERIOR DELANTERO PARA GUARDABARROS IZQUIERDO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 008
MPN: 86695911
SOPORTE DE MONTAJE INFERIOR DELANTERO PARA GUARDABARROS IZQUIERDO
-Aplicable después del agotamiento de 86695900-
de £107,65
de £107,65
Esta pieza reemplaza el número de pieza. 86695900
# 009
MPN: 88656000
REFUERZO DERECHO PARA ZONA DE GATO TRASERO
de £23,84
de £23,84
# 010
MPN: 88656100
REFUERZO IZQUIERDO PARA ZONA DE GATO TRASERO
de £21,79
de £21,79
# 011
MPN: 88770600
COMPL. TUBO DE REFUERZO DEL ELEMENTO CAJA DER.
de £70,15
de £70,15
# 012
MPN: 88831100
COMPL. TUBO DE REFUERZO DEL ELEMENTO DE CAJA IZQUIERDO
de £59,31
de £59,31
# 013
MPN: 86675000
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA CENTRAL DERECHA
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 013
MPN: 86675011
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA CENTRAL DERECHA
-Aplicable después del agotamiento de 86675000-
de £111,37
de £111,37
Esta pieza reemplaza el número de pieza. 86675000
# 014
MPN: 86675200
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA CENTRAL IZQUIERDA
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 014
MPN: 86675211
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA CENTRAL IZQUIERDA
-Aplicable después del agotamiento de 86675200-
de £111,37
de £111,37
Esta pieza reemplaza el número de pieza. 86675200
# 015
MPN: 86696000
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA TRASERA DERECHA
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 015
MPN: 86696011
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA TRASERA DERECHA
-Aplicable después del agotamiento de 86696000-
de £118,77
de £118,77
Esta pieza reemplaza el número de pieza. 86696000
# 016
MPN: 86695800
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA TRASERA IZQUIERDA
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 016
MPN: 86695811
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA TRASERA IZQUIERDA
-Aplicable después del agotamiento de 86695800-
de £118,77
de £118,77
Esta pieza reemplaza el número de pieza. 86695800
# 017
MPN: 86238800
Marco trasero
Sustitución
Sustitución
# 018
MPN: 88656500
REFUERZO DE LA TORRE DEL AMORTIGUADOR TRASERO IZQUIERDO
de £47,68
de £47,68
# 018
MPN: 88656600
REFUERZO DE LA TORRE DEL AMORTIGUADOR TRASERO DERECHO
de £47,68
de £47,68
# 019
MPN: 14304821
TORNILLO
-M6 X 55-
de £0,53
de £0,53
# 020
MPN: 10519401
Arandela
de £0,71
de £0,71
# 021
MPN: 87762300
TUBO DE SOPORTE DEL INTERCAMBIADOR DERECHO
-Ya no se suministra- -Reemplazado por 87762311-
Sustitución
Sustitución
# 021
MPN: 87762311
TUBO DE SOPORTE DEL INTERCAMBIADOR DERECHO
de £237,56
de £237,56
Esta pieza reemplaza el número de pieza. 87762300
# 022
MPN: 87762200
TUBO DE SOPORTE DEL INTERCOOLER IZQUIERDO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 022
MPN: 87762211
TUBO DE SOPORTE DEL INTERCOOLER IZQUIERDO
-Aplicable después del agotamiento de 87762200-
de £222,71
de £222,71
Esta pieza reemplaza el número de pieza. 87762200
# 023
MPN: 86743600
SOPORTE PARA REGULADOR TRASERO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 023
MPN: 86743611
SOPORTE PARA REGULADOR TRASERO
-Aplicable después del agotamiento de 86743600-
de £96,51
de £96,51
Esta pieza reemplaza el número de pieza. 86743600
# 024
MPN: 89049500
ELEMENTO EXTRUIDO INFERIOR DE CONEXIÓN AL CHASIS DERECHO
de £27,25
de £27,25
# 025
MPN: 89048900
ELEMENTO EXTRUIDO INFERIOR QUE SE CONECTA AL CHASIS IZQUIERDO
de £29,27
de £29,27
# 026
MPN: 86675600
SOPORTE DE MONTAJE DEL ENREDADO TRASERO SUPERIOR DERECHO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 026
MPN: 86675611
SOPORTE DE MONTAJE DEL ENREDADO TRASERO SUPERIOR DERECHO
-Aplicable después del agotamiento de 86675600
de £103,93
de £103,93
Esta pieza reemplaza el número de pieza. 86675600
# 027
MPN: 86675700
SOPORTE DE MONTAJE DEL ENREDADO TRASERO SUPERIOR IZQUIERDO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 027
MPN: 86675711
SOPORTE DE MONTAJE DEL ENREDADO TRASERO SUPERIOR IZQUIERDO
-Aplicable después del agotamiento de 86675700
de £100,21
de £100,21
Esta pieza reemplaza el número de pieza. 86675700
# 028
MPN: 86743500
SOPORTE PARA REGULADOR LATERAL DERECHO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 028
MPN: 86743511
SOPORTE PARA REGULADOR LATERAL DERECHO
-Aplicable después del agotamiento de 86743500-
de £96,51
de £96,51
Esta pieza reemplaza el número de pieza. 86743500
# 029
MPN: 86743400
SOPORTE PARA REGULADOR LATERAL IZQUIERDO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 029
MPN: 86743411
SOPORTE PARA REGULADOR LATERAL IZQUIERDO
-Aplicable después del agotamiento de 86743400-
de £96,51
de £96,51
Esta pieza reemplaza el número de pieza. 86743400
# 030
MPN: 87168900
EVAP RH. EM. SOPORTE DE MONTAJE DE TUBERÍA DEL SISTEMA DE CONTROL
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 030
MPN: 87168911
EVAP RH. EM. SOPORTE DE MONTAJE DE TUBERÍA DEL SISTEMA DE CONTROL
-Aplicable después del agotamiento de 87168900-
de £100,21
de £100,21
Esta pieza reemplaza el número de pieza. 87168900
# 031
MPN: 87805300
EVAP IZQUIERDO. EM. SOPORTE DE MONTAJE DE TUBERÍA DEL SISTEMA DE CONTROL
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 87168800
# 031
MPN: 87805311
EVAP IZQUIERDO. EM. SOPORTE DE MONTAJE DE TUBERÍA DEL SISTEMA DE CONTROL
-Aplicable después del agotamiento de 87805300-
de £74,23
de £74,23
Esta pieza reemplaza el número de pieza. 87805300
# 032
MPN: 86634500
SOPORTE DE MONTAJE DEL FARO
de £5,40
de £5,40
# 033
MPN: 985321394
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA TRASERA IZQUIERDA
de £117,16
de £117,16
Esta pieza reemplaza el número de pieza. 321394
# 034
MPN: 985321393
SOPORTE DE MONTAJE DE LA SUBESTRUCTURA TRASERA IZQUIERDA
de £117,16
de £117,16
Esta pieza reemplaza el número de pieza. 321393
# 035
MPN: 239965
TORNILLO
de £23,07
de £23,07
# 036
MPN: 10520004
Arandela
Sustitución
Sustitución
# 037
MPN: 985317219
TRAVESAÑO INFERIOR DE MONTAJE DE LA CAJA DE CAMBIOS
de £801,62
de £801,62
Esta pieza reemplaza el número de pieza. 317219
# 038
MPN: 14308124
TORNILLO
de £4,09
de £4,09
# 039
MPN: 12642524
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12642501 - and 1 more. Haga clic para ver detalles
# 040
MPN: 88609300
Escotilla más rápida del enrejado del ala delantera
de £40,86
de £40,86
# 041
MPN: 88609500
ALEÓN TRASERO ENREJADO CON PORTON MÁS FASTNER
de £34,06
de £34,06
# 042
MPN: 239959
TORNILLO
de £4,08
de £4,08
# 043
MPN: 16045124
TORNILLO
-M8 X 95-
de £1,19
de £1,19
# 044
MPN: 16043824
TORNILLO
-M8 X 30-
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 16043821
# 045
MPN: 13578305
Arandela
de £0,47
de £0,47
