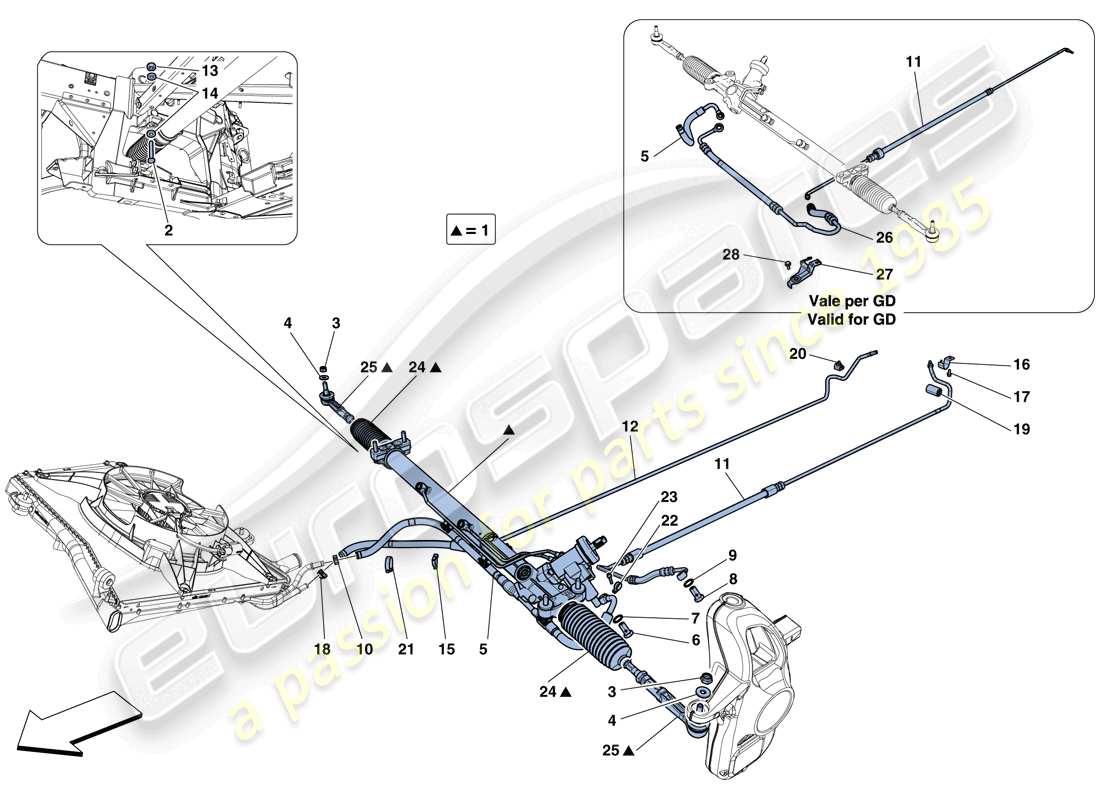

0035 - CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA
Ferrari 488 GTB (RHD) HYDRAULIC POWER STEERING BOX Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 291133

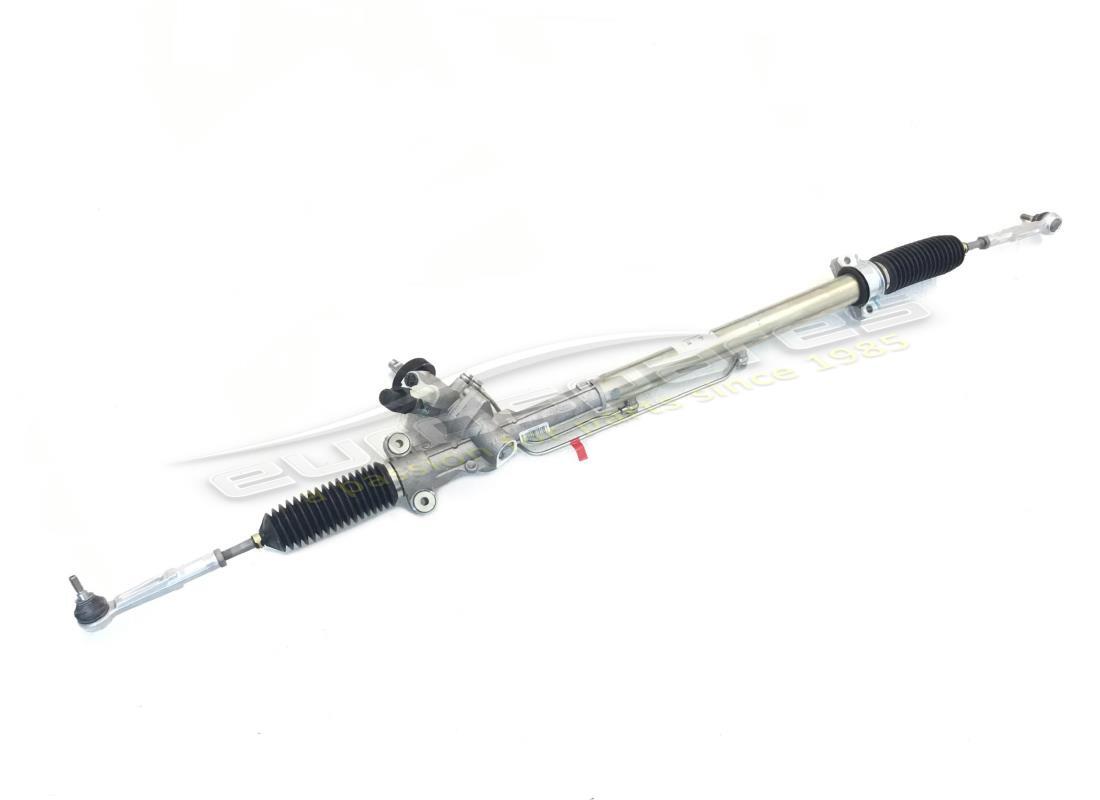

Caja de dirección
-No para GD-
de £2.371,00
de £2.371,00
# 001
MPN: 301996

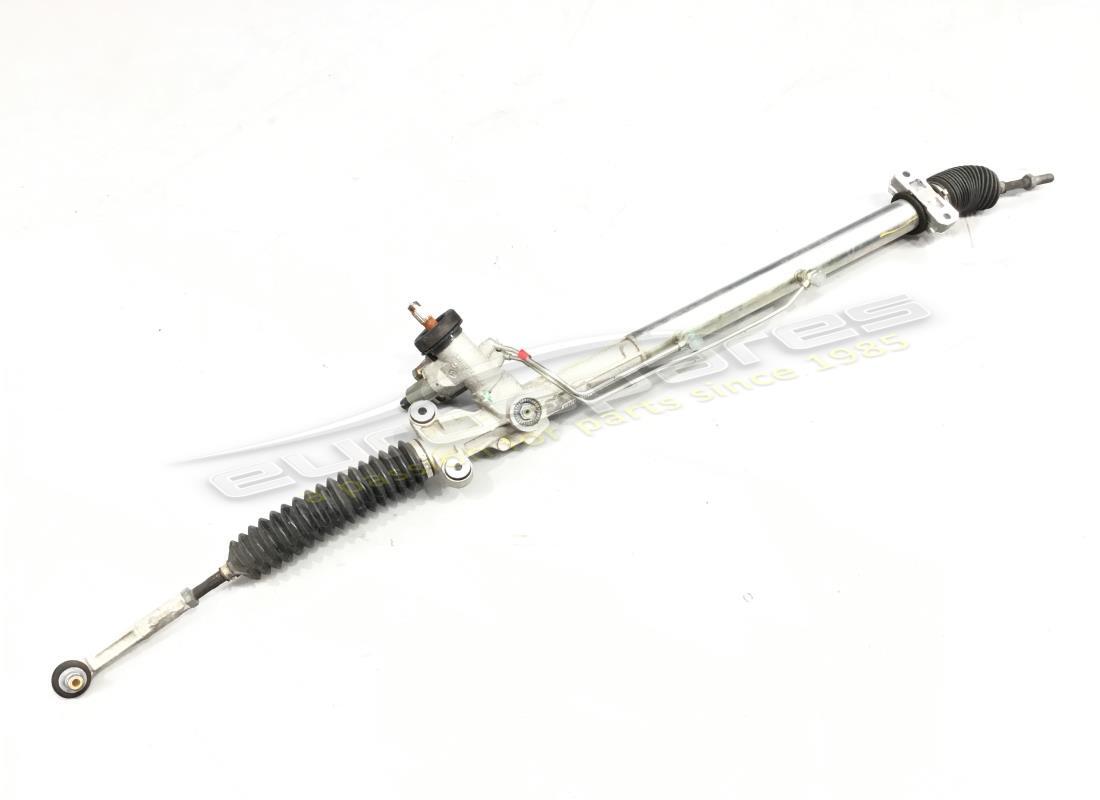

Caja de dirección
-Aplicable para GD-
de £1.156,80
de £1.156,80
# 002
MPN: 16237374
TORNILLO
de £3,36
de £3,36
Esta pieza reemplaza el número de pieza. 15888824 - and 1 more. Haga clic para ver detalles
# 003
MPN: 102742
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12557621 - and 2 more. Haga clic para ver detalles
# 004
MPN: 12626224
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12626221
# 005
MPN: 262429
TUBO DE CAJA DE DIRECCIÓN AL RADIADOR
-Aplicable para GD-
de £23,88
de £23,88
# 005
MPN: 305041
TUBO DE CAJA DE DIRECCIÓN AL RADIADOR
-No para GD-
de £88,71
de £88,71
Esta pieza reemplaza el número de pieza 262825 que tenemos en stock.
# 006
MPN: 277407
CONECTOR
de £6,30
de £6,30
# 007
MPN: 10280060
empaquetadura
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 100501 - and 3 more. Haga clic para ver detalles
# 008
MPN: 184727
CONECTOR
de £1,56
de £1,56
Esta pieza reemplaza el número de pieza 153419 que tenemos en stock. - and 5 more. Haga clic para ver detalles
# 009
MPN: 11270360
empaquetadura
de £0,53
de £0,53
# 010
MPN: 13127070
CUELLO
de £1,27
de £1,27
# 011
MPN: 317214
TUBO DE ENVÍO DE DIRECCIÓN ASISTIDA DEBAJO DE LA CARROCERÍA
-No para GD-
de £105,20
de £105,20
# 011
MPN: 319930
TUBO DE ENVÍO DE DIRECCIÓN ASISTIDA DEBAJO DE LA CARROCERÍA
-Aplicable para GD-
de £105,20
de £105,20
# 012
MPN: 305054
TUBO DE RETORNO DE DIRECCIÓN ASISTIDA DEBAJO DE LA CARROCERÍA
-Ya no se suministra- -Reemplazado por 320025-
Sustitución
Sustitución
# 012
MPN: 320025
TUBO DE RETORNO DE DIRECCIÓN ASISTIDA DEBAJO DE LA CARROCERÍA
de £58,86
de £58,86
Esta pieza reemplaza el número de pieza. 305054
# 013
MPN: 14058621
TUERCA
de £0,47
de £0,47
# 014
MPN: 14496624
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14496601 - and 2 more. Haga clic para ver detalles
# 015
MPN: 267177
ACORTAR
de £0,61
de £0,61
# 016
MPN: 322054
SOPORTE DE MONTAJE DEL TUBO DE DIRECCIÓN ASISTIDA
de £4,24
de £4,24
# 017
MPN: 231616
TORNILLO
-M6 X 14- -Ya no se suministra- -Reemplazado por 231617-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14305724 que tenemos en stock.
# 017
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 018
MPN: 13126070
CUELLO
-Ya no se suministra- -Reemplazado por 13127070-
de £0,65
de £0,65
# 018
MPN: 13127070
CUELLO
de £1,27
de £1,27
# 019
MPN: 322605
ESPACIADOR
de £1,17
de £1,17
# 020
MPN: 263230
ACORTAR
de £0,74
de £0,74
# 021
MPN: 259508
ACORTAR
de £0,47
de £0,47
# 022
MPN: 10441290
SOPORTE CON FUNDA
de £0,47
de £0,47
# 023
MPN: 231616
TORNILLO
-M6 X 14-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14305724 que tenemos en stock.
# 024
MPN: 229521
KIT DE REEMPLAZO DEL FLECHA DE LA CAJA DE DIRECCIÓN
de £104,47
de £104,47
# 025
MPN: 250196
EXTREMO DE VARILLA PARA CAJA DE DIRECCIÓN
de £129,30
de £129,30
# 026
MPN: 316543
TUBO DE ENTREGA DE ACEITE A LA CAJA DE DIRECCIÓN
-Aplicable para GD-
de £118,68
de £118,68
# 027
MPN: 265838
SOPORTE DE MONTAJE DEL TUBO DE DIRECCIÓN ASISTIDA
-Aplicable para GD-
de £5,09
de £5,09
# 028
MPN: 11625824
TORNILLO
-M6 X 18- -Aplicable para GD-
de £0,47
de £0,47
