0008 - Sistema de aire secundario

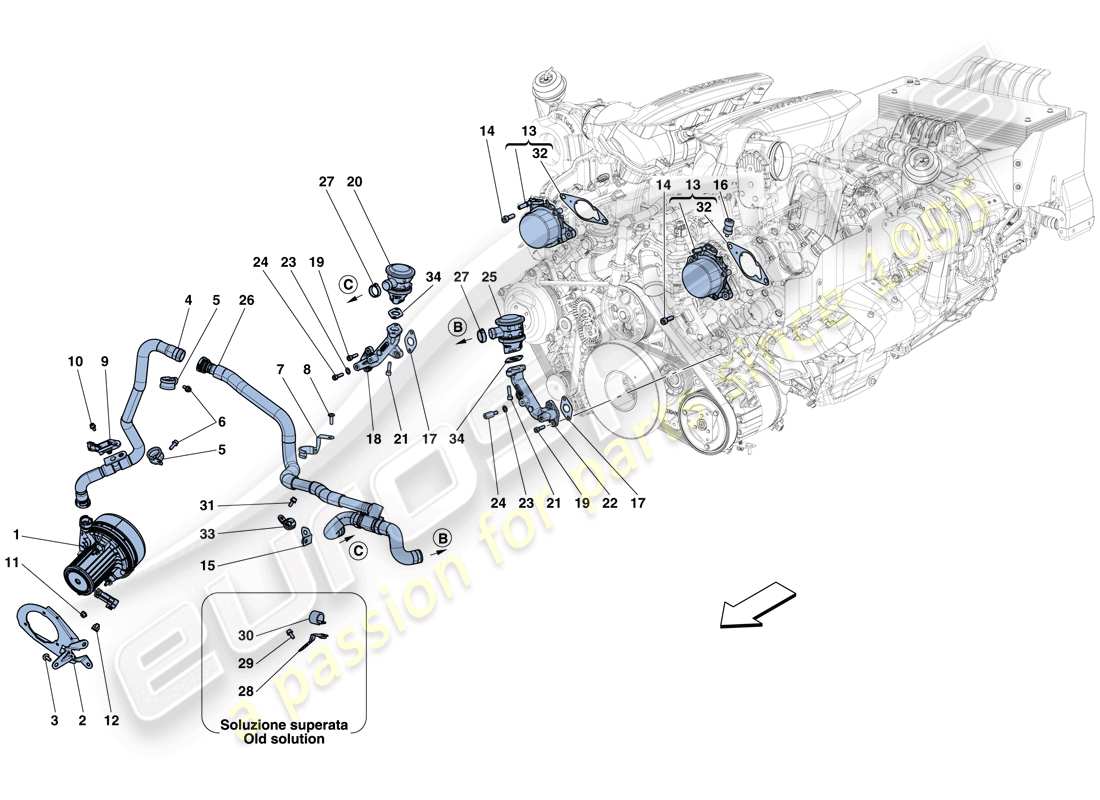

Ferrari 488 Spider (RHD) SECONDARY AIR SYSTEM Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 247795
BOMBA DEL SISTEMA DE AIRE SECUNDARIO
de £231,42
de £231,42
# 002
MPN: 320742
soporte
-Aplicable hasta el culo. No. 131954-
de £66,22
de £66,22
# 002
MPN: 325294
soporte
-Aplicable desde Ass. No. 131955-
de £36,42
de £36,42
# 003
MPN: 11625824
TORNILLO
-M6 X 18-
de £0,47
de £0,47
# 004
MPN: 313300
TUBO DEL SISTEMA DE AIRE SECUNDARIO DEL LADO DE LA BOMBA
de £32,10
de £32,10
# 005
MPN: 10442090
SOPORTE CON FUNDA
de £0,47
de £0,47
# 006
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 007
MPN: 319490
soporte
de £13,77
de £13,77
# 008
MPN: 85629300
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 009
MPN: 282849
SENSOR DE PRESIÓN
de £10,77
de £10,77
# 010
MPN: 233600
TORNILLO
-M6 X 12-
de £0,47
de £0,47
# 011
MPN: 14040611
TUERCA
de £0,54
de £0,54
# 012
MPN: 253769
ACORTAR
de £0,47
de £0,47
# 013
MPN: 303259
REDUCTOR DE PRESIÓN
de £255,19
de £255,19
Esta pieza reemplaza el número de pieza. 287102 - and 2 more. Haga clic para ver detalles
# 014
MPN: 231628
TORNILLO
-M8 X 25-
de £0,47
de £0,47
# 015
MPN: 315264
soporte
de £9,81
de £9,81
# 016
MPN: 319467
PARACHOQUE
de £2,94
de £2,94
# 017
MPN: 186781
empaquetadura
de £2,94
de £2,94
# 018
MPN: 314332
MONTAJE DERECHO
de £70,63
de £70,63
# 019
MPN: 231619
TORNILLO
-M6 X 22-
de £0,47
de £0,47
# 020
MPN: 284235
VÁLVULA DEL SISTEMA DE AIRE SECUNDARIO
de £76,98
de £76,98
# 021
MPN: 231621
TORNILLO
-M6 X 30-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 216568
# 022
MPN: 314333
MONTAJE IZQUIERDO
de £70,63
de £70,63
# 023
MPN: 10297760
empaquetadura
-También viene con juego de juntas de motor-
de £0,47
de £0,47
# 024
MPN: 14305124
TORNILLO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14305121
# 024
MPN: 232777
PERNO PRISIONERO
de £5,15
de £5,15
# 025
MPN: 284235
VÁLVULA DEL SISTEMA DE AIRE SECUNDARIO
de £76,98
de £76,98
# 026
MPN: 316978
TUBO SISTEMA DE AIRE SECUNDARIO DEL LADO DEL MOTOR
de £145,67
de £145,67
# 027
MPN: 13128970
CUELLO
de £0,82
de £0,82
# 028
MPN: 315360
soporte
-Ya no se suministra-
de £9,17
de £9,17
# 029
MPN: 231616
TORNILLO
-M6 X 14- -Ya no se proporciona-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14305724 que tenemos en stock.
# 030
MPN: 10441790
SOPORTE CON FUNDA
-Ya no se suministra-
de £0,47
de £0,47
# 031
MPN: 231616
TORNILLO
-M6 X 14-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14305724 que tenemos en stock.
# 032
MPN: 343352
JUNTA REDUCTOR DE PRESION
de £29,17
de £29,17
# 033
MPN: 244225
CLIP DE UN SOLO ESPACIO
de £2,57
de £2,57
# 034
MPN: 781376
empaquetadura
de £2,24
de £2,24
