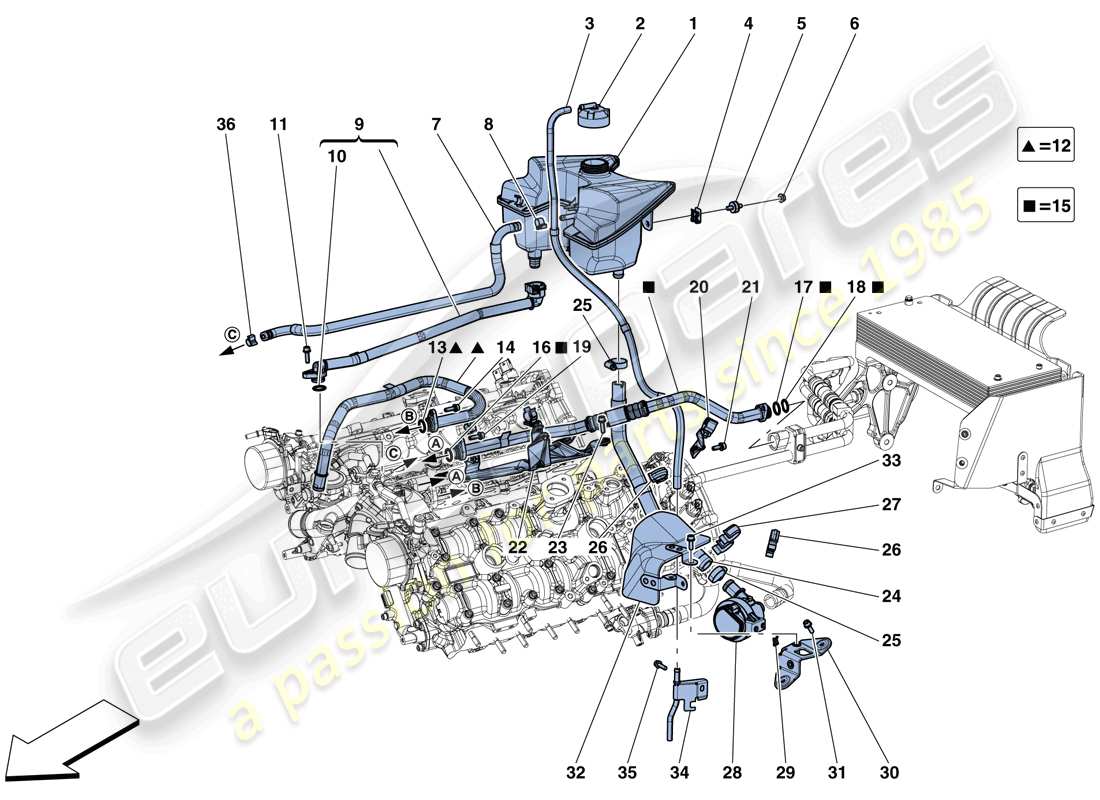

0024 - ENFRIAMIENTO - TANQUE COLECTOR Y TUBERÍAS
Ferrari 488 Spider (RHD) COOLING - HEADER TANK AND PIPES Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 321089
DEPÓSITO DE REFRIGERANTE
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 001
MPN: 332129
DEPÓSITO DE REFRIGERANTE
-Aplicable después del agotamiento de 321089-
de £176,56
de £176,56
Esta pieza reemplaza el número de pieza. 321089
# 002
MPN: 145030
GORRA CON RESPIRADERO
de £13,08
de £13,08
# 003
MPN: 321090
COMPL. MANGUERA DE DRENAJE DE GOMA DEL TANQUE DE COLA
de £22,46
de £22,46
# 004
MPN: 62766300
ACORTAR
de £0,47
de £0,47
# 005
MPN: 225408
BUJE CILÍNDRICO
de £4,39
de £4,39
# 006
MPN: 14059214
TUERCA
de £0,47
de £0,47
# 007
MPN: 323681
TUBO DE GOMA DEL TANQUE DEL COLECTOR
de £69,65
de £69,65
Esta pieza reemplaza el número de pieza. 317487
# 008
MPN: 13125470
CUELLO
de £0,53
de £0,53
# 009
MPN: 317021
TUBO DEL TANQUE COLECTOR
de £76,02
de £76,02
# 010
MPN: 130295
JUNTA TÓRICA
de £0,73
de £0,73
# 011
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 011
MPN: 231619
TORNILLO
-M6 X 22- -Ya no se suministra- -Reemplazado por 231617-
de £0,47
de £0,47
# 012
MPN: 322388
COMPL. TUBERÍA
de £70,14
de £70,14
# 013
MPN: 287632
JUNTA TÓRICA
-También viene con juego de juntas de motor-
de £1,66
de £1,66
# 014
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 015
MPN: 318109
TUBO DE RETORNO DE AGUA DEL INTERCAMBIADOR DE CALOR DE ACEITE ÚNICO
de £148,61
de £148,61
# 016
MPN: 287632
JUNTA TÓRICA
-También viene con juego de juntas de motor-
de £1,66
de £1,66
# 017
MPN: 318989
JUNTA TÓRICA
-También viene con juego de juntas de motor-
de £2,88
de £2,88
# 018
MPN: 318329
JUNTA TÓRICA
-También viene con juego de juntas de motor-
de £20,70
de £20,70
# 019
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 020
MPN: 310680
SOPORTE DE MONTAJE DEL TUBO DE RETORNO DEL INTERCAMBIADOR DE CALOR DE ACEITE ÚNICO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 020
MPN: 830816
SOPORTE DE MONTAJE DEL TUBO DE RETORNO DEL INTERCAMBIADOR DE CALOR DE ACEITE ÚNICO
-Aplicable después del agotamiento de 310680-
de £10,44
de £10,44
Esta pieza reemplaza el número de pieza. 310680
# 021
MPN: 248334
TORNILLO
-M6 X 16-
de £0,47
de £0,47
# 022
MPN: 312851
COMPL. TANQUE COLECTOR Y SOPORTE DEL TUBO DESCONECTADOR
de £61,80
de £61,80
Esta pieza reemplaza el número de pieza. 318194
# 022
MPN: 318194
COMPL. TANQUE COLECTOR Y SOPORTE DEL TUBO DESCONECTADOR
-Ya no se suministra- -Reemplazado por 312851-
Sustitución
Sustitución
# 023
MPN: 231619
TORNILLO
-M6 X 22- -Ya no se suministra- -Reemplazado por 231622-
de £0,47
de £0,47
# 023
MPN: 231622
TORNILLO
-M6 X 22-
de £0,47
de £0,47
# 024
MPN: 320947
TUBO DE ENVÍO DE LA BOMBA
de £48,74
de £48,74
# 025
MPN: 296778
SCREW COLLAR
Sustitución
Sustitución
# 026
MPN: 303560
CLIP GIRATORIO
de £0,61
de £0,61
# 027
MPN: 160013
ACORTAR
de £0,48
de £0,48
# 028
MPN: 291349
BOMBA DE RECIRCULACIÓN DE AGUA INACTIVA
de £1.107,03
de £1.107,03
# 029
MPN: 291645
ACORTAR
de £2,17
de £2,17
# 030
MPN: 320964
SOPORTE DE MONTAJE DE LA BOMBA
de £13,49
de £13,49
# 031
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 032
MPN: 324937
PROTECCIÓN TÉRMICA DE LA BOMBA
de £46,43
de £46,43
Esta pieza reemplaza el número de pieza. 320965 - and 1 more. Haga clic para ver detalles
# 033
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 034
MPN: 320347
TUBO DE DRENAJE RÍGIDO DEL TANQUE COLECTOR
de £18,88
de £18,88
# 035
MPN: 231619
TORNILLO
-M6 X 22-
de £0,47
de £0,47
# 036
MPN: 13126970
CUELLO
de £0,80
de £0,80

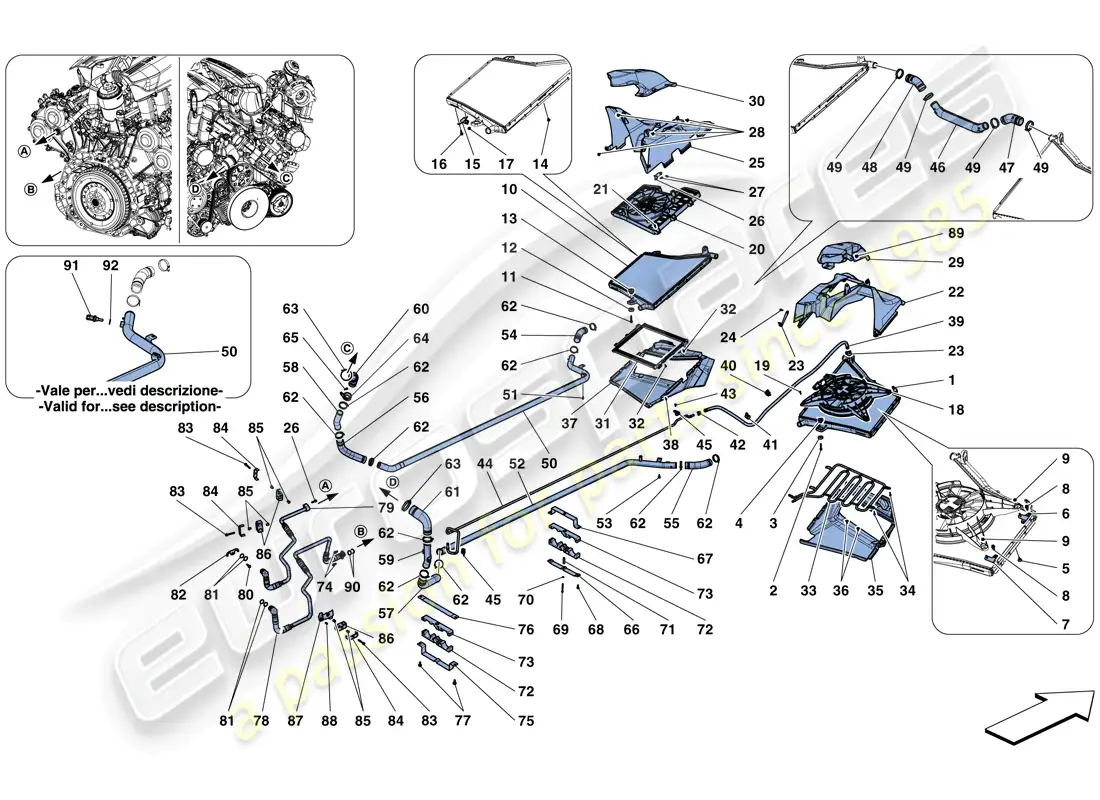

-part-diagram-0025.webp "FERRARI 488 SPIDER (RHD) REFRIGERACIÓN - RADIADORES Y CONDUCTOS DE AIRE DIAGRAMA DE PIEZAS")

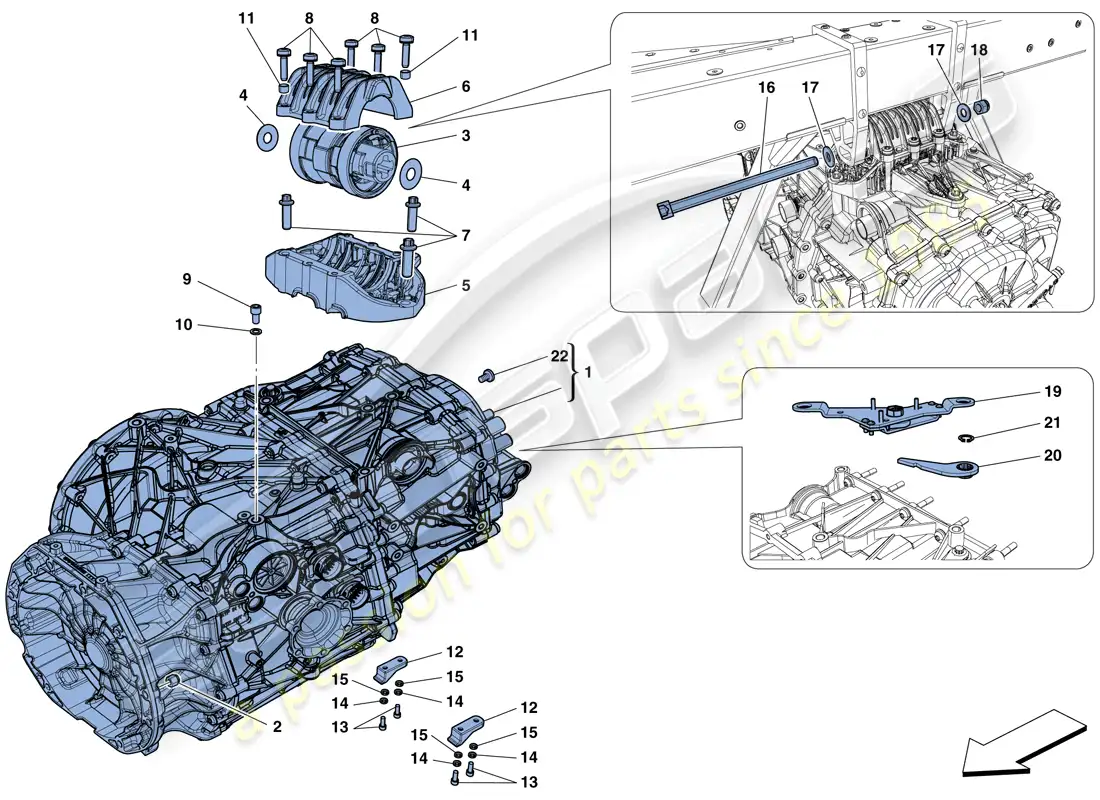

-part-diagram-0026.webp "FERRARI 488 SPIDER (RHD) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")

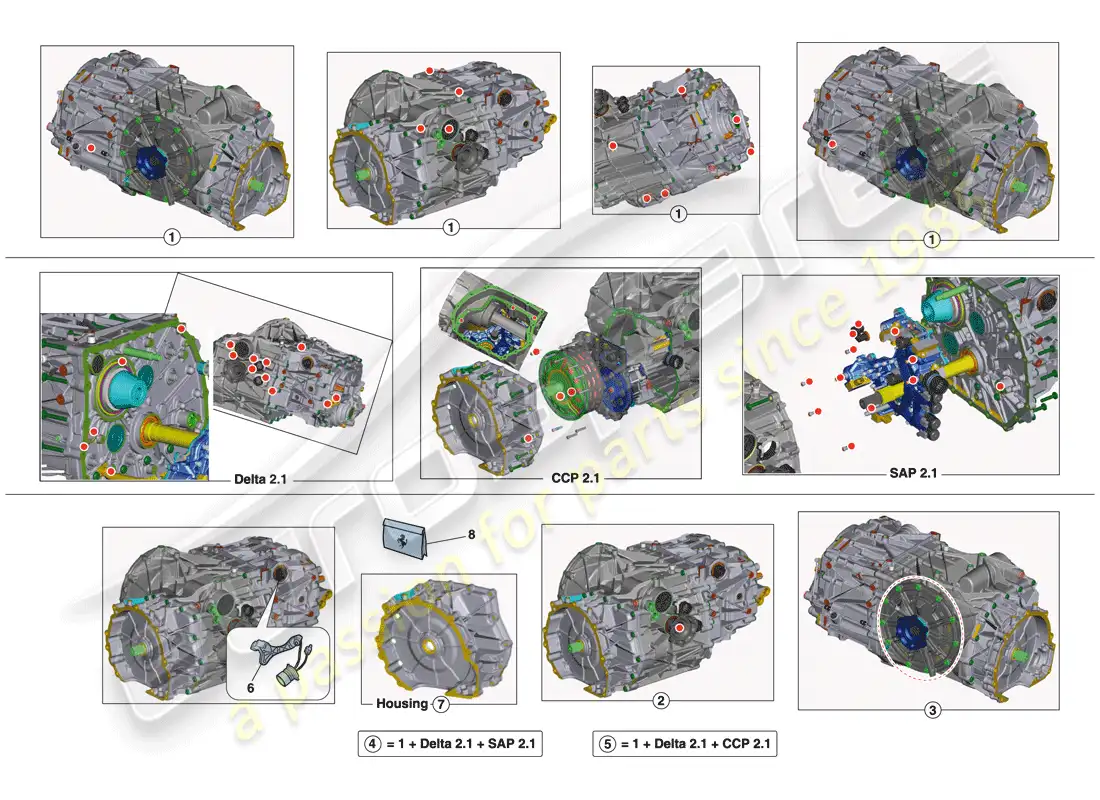

-part-diagram-0027.webp "FERRARI 488 SPIDER (RHD) KIT DE REPARACIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")

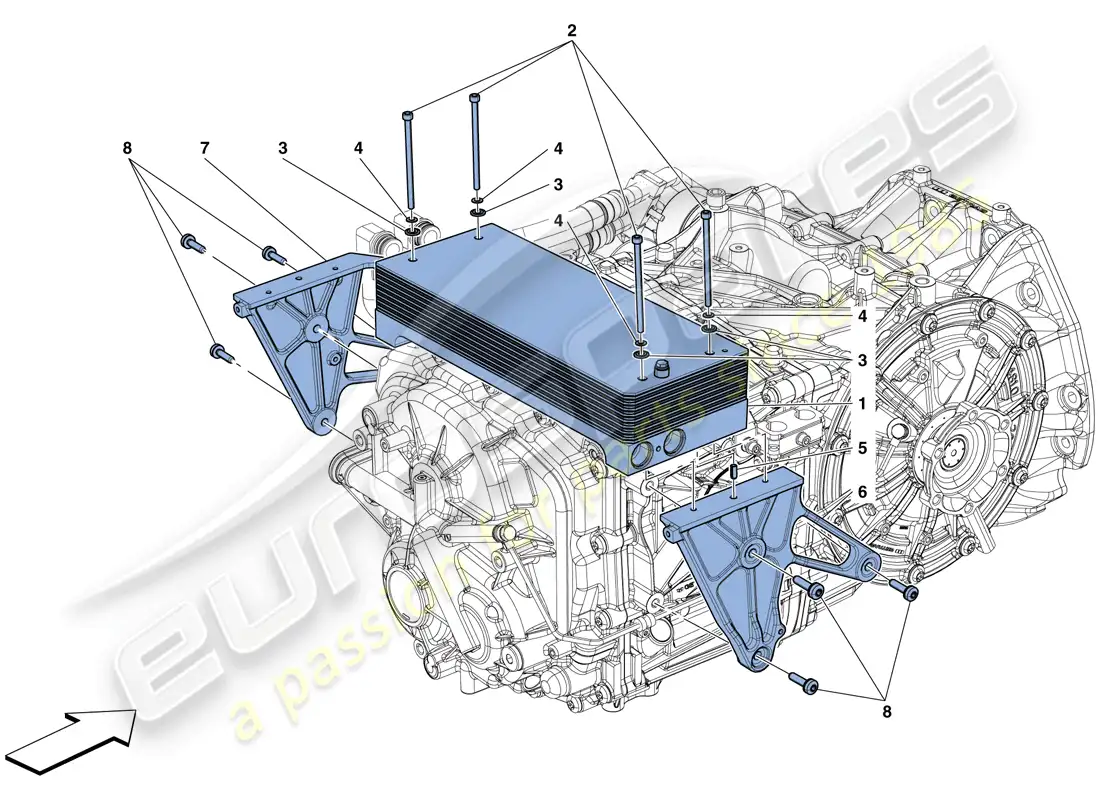

-part-diagram-0028.webp "FERRARI 488 SPIDER (RHD) RADIADORES DE REFRIGERACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE SERVOFRENO DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI 488 SPIDER (RHD) MONTAJE COMPLETO DEL PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI 488 SPIDER (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI 488 SPIDER (RHD) PINZAS DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI 488 SPIDER (RHD) PINZAS DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI 488 SPIDER (RHD) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI 488 SPIDER (RHD) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI 488 SPIDER (RHD) BOMBA DE DIRECCIÓN ASISTIDA Y DEPÓSITO DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI 488 SPIDER (RHD) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI 488 SPIDER (RHD) SUSPENSIÓN DELANTERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI 488 SPIDER (RHD) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI 488 SPIDER (RHD) SUSPENSIÓN TRASERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI 488 SPIDER (RHD) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE ELEVACIÓN DE VEHÍCULOS DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI 488 SPIDER (RHD) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI 488 SPIDER (RHD) ALTERNADOR - MOTOR DE ARRANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI 488 SPIDER (RHD) COMPRESOR DEL SISTEMA DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE CA - AGUA Y FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI 488 SPIDER (RHD) UNIDAD EVAPORADORA DIAGRAMA DE PIEZAS")
-part-diagram-0050.webp "FERRARI 488 SPIDER (RHD) CONDUCTOS DE AIRE DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-0051.webp "FERRARI 488 SPIDER (RHD) HERRAMIENTAS Y ACCESORIOS SUMINISTRADOS CON EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI 488 SPIDER (RHD) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI 488 SPIDER (RHD) CHASIS - ESTRUCTURA DELANTERA COMPLETA Y PANELES DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI 488 SPIDER (RHD) CHASIS - ESTRUCTURA, ELEMENTOS FRONTALES Y PANELES DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI 488 SPIDER (RHD) ELEMENTOS CENTRALES Y PANELES DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI 488 SPIDER (RHD) CHASSIS - STRUCTURE, REAR ELEMENTS AND PANELS DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI 488 SPIDER (RHD) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI 488 SPIDER (RHD) AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI 488 SPIDER (RHD) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI 488 SPIDER (RHD) ADORNO DEL COMPARTIMIENTO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI 488 SPIDER (RHD) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI 488 SPIDER (RHD) TECHO DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI 488 SPIDER (RHD) TAPA FRONTAL Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI 488 SPIDER (RHD) TAPA DEL COMPARTIMIENTO DEL MOTOR Y MECANISMO DE LIBERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI 488 SPIDER (RHD) TAPA DE LLENADO DE COMBUSTIBLE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI 488 SPIDER (RHD) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI 488 SPIDER (RHD) PUERTAS - MECANISMOS DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI 488 SPIDER (RHD) PUERTAS - VENTANA ELÉCTRICA Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI 488 SPIDER (RHD) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI 488 SPIDER (RHD) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI 488 SPIDER (RHD) REAR ACTIVE AERO DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI 488 SPIDER (RHD) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI 488 SPIDER (RHD) ASIENTOS - CINTURONES DE SEGURIDAD, GUÍAS Y AJUSTE DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI 488 SPIDER (RHD) ASIENTOS - TAPICERÍAS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI 488 SPIDER (RHD) ASIENTO DE CARRERAS DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI 488 SPIDER (RHD) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI 488 SPIDER (RHD) TABLERO - SUBESTRUCTURA DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI 488 SPIDER (RHD) TABLERO - ACABADO DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI 488 SPIDER (RHD) FIJACIONES DEL SALPICADERO DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI 488 SPIDER (RHD) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI 488 SPIDER (RHD) BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI 488 SPIDER (RHD) INSTRUMENTOS DEL SALPICADERO Y DEL TÚNEL DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI 488 SPIDER (RHD) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI 488 SPIDER (RHD) ESCUDOS - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI 488 SPIDER (RHD) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI 488 SPIDER (RHD) ARNESES DE CABLEADO PRINCIPALES DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI 488 SPIDER (RHD) FIJACIONES VARIAS PARA EL SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI 488 SPIDER (RHD) GESTIÓN ELECTRÓNICA (SUSPENSIÓN) DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI 488 SPIDER (RHD) ECU DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI 488 SPIDER (RHD) SISTEMA ANTI-ROBO DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI 488 SPIDER (RHD) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0140.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE ALTAVOCES DE AUDIO DIAGRAMA DE PIEZAS")
-part-diagram-0141.webp "FERRARI 488 SPIDER (RHD) TELEMETRÍA DIAGRAMA DE PIEZAS")
-part-diagram-0142.webp "FERRARI 488 SPIDER (RHD) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI 488 SPIDER (RHD) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI 488 SPIDER (RHD) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI 488 SPIDER (RHD) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI 488 SPIDER (RHD) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI 488 SPIDER (RHD) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI 488 SPIDER (RHD) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI 488 SPIDER (RHD) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI 488 SPIDER (RHD) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI 488 SPIDER (RHD) BOMBAS Y TUBOS DEL SISTEMA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI 488 SPIDER (RHD) DEPÓSITOS DE COMBUSTIBLE Y CUELLO DE LLENADO DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI 488 SPIDER (RHD) TANQUES DE COMBUSTIBLE - SUJETADORES Y PROTECTORES DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI 488 SPIDER (RHD) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI 488 SPIDER (RHD) COLECTORES, SISTEMA DE TURBOALIMENTACIÓN Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI 488 SPIDER (RHD) ENFRIAMIENTO-LUBRICACIÓN PARA SISTEMA DE TURBOCOMPRESOR DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI 488 SPIDER (RHD) AJUSTES DEL SISTEMA DE TURBOALIMENTACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI 488 SPIDER (RHD) INTERCAMBIADOR DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI 488 SPIDER (RHD) FILTRO DE AIRE, TOMA DE AIRE Y CONDUCTOS DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI 488 SPIDER (RHD) INTERCAMBIADOR DE CALOR DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI 488 SPIDER (RHD) VENTILACIONES DIAGRAMA DE PIEZAS")

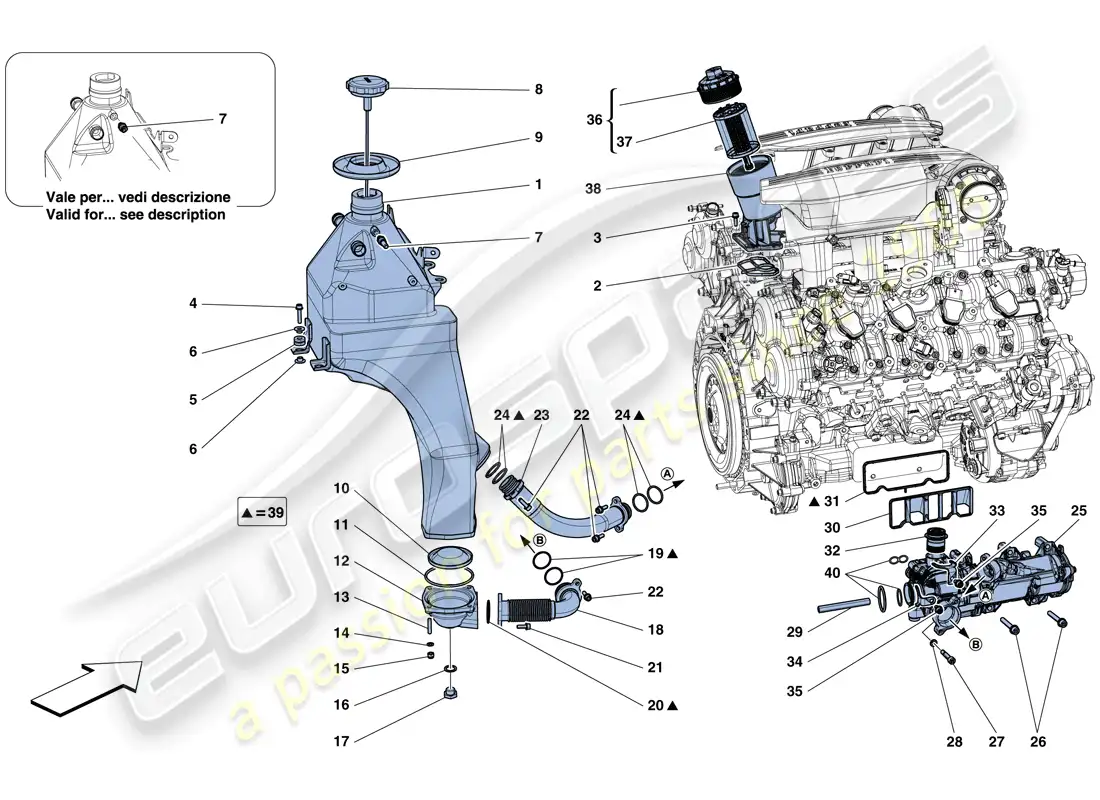

-part-diagram-0022.webp "FERRARI 488 SPIDER (RHD) SISTEMA DE LUBRICACIÓN: TANQUE, BOMBA Y FILTRO DIAGRAMA DE PIEZAS")

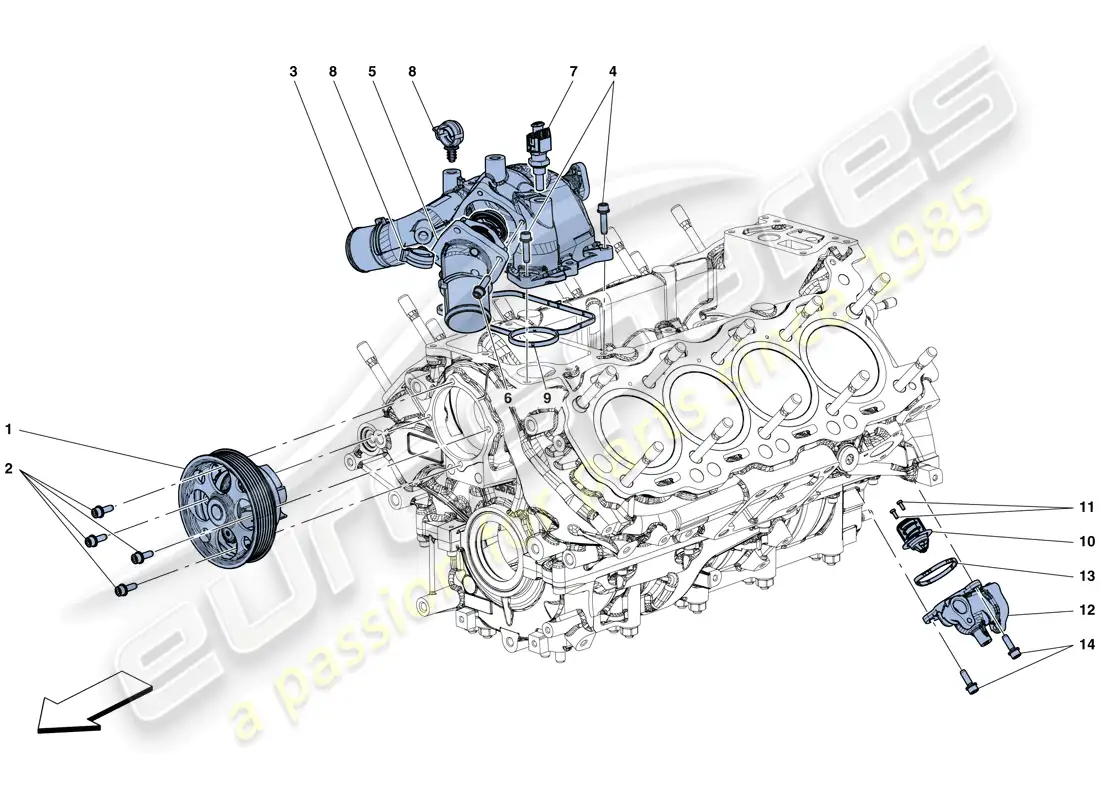

-part-diagram-0023.webp "FERRARI 488 SPIDER (RHD) REFRIGERACIÓN - BOMBA DE AGUA DIAGRAMA DE PIEZAS")
