ferrari 512 m sistema de refrigeración diagrama de piezas

024 - SISTEMA DE REFRIGERACIÓN

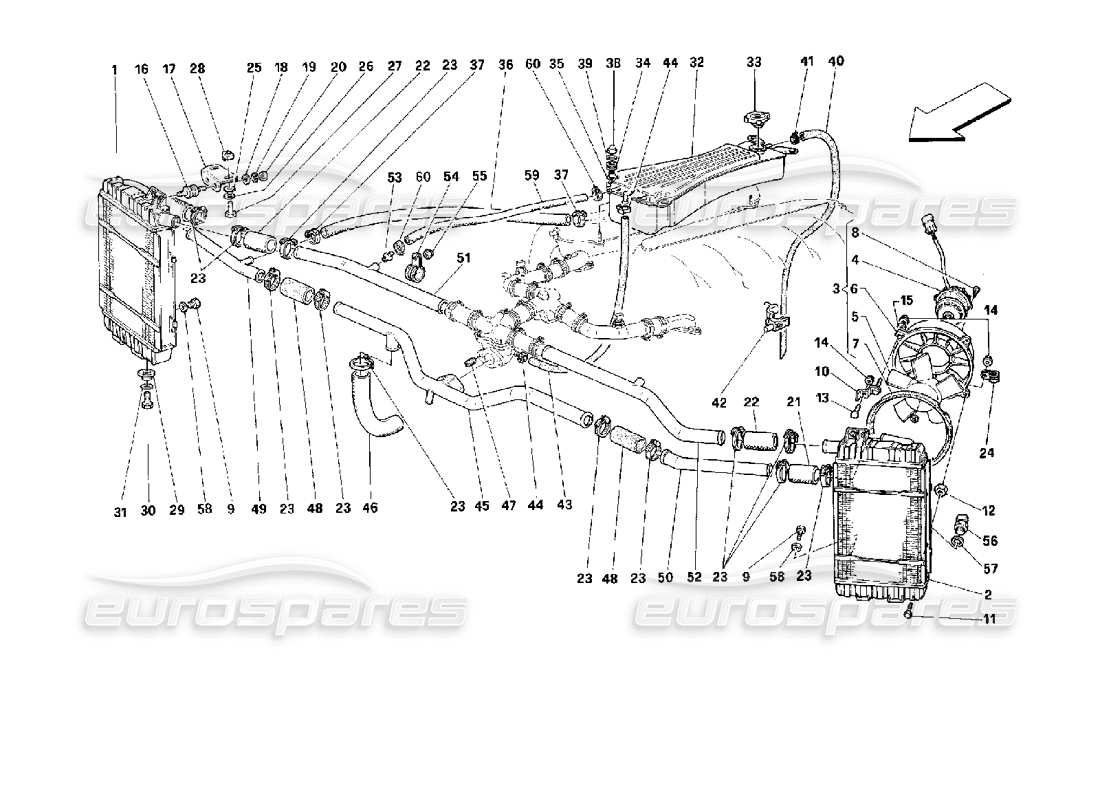

Ferrari 512 M Cooling System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                                                    #
                                                                                                                    Número de pieza
                                                                                                                    Descripción
                                                                                                                    Precio
                                                                                                                    # 001
                                                                                                                    MPN: 150212
                                                                                                                    RADIADOR DERECHO
                                                                                                                    de £3.225,87
                                                                                                                    de £3.225,87
                                                                                                                    Esta pieza reemplaza el número de pieza. 148775
                                                                                                                    # 002
                                                                                                                    MPN: 150213
                                                                                                                    RADIADOR IZQUIERDO
                                                                                                                    de £6.540,90
                                                                                                                    de £6.540,90
                                                                                                                    Esta pieza reemplaza el número de pieza. 148776
                                                                                                                    # 003
                                                                                                                    MPN: 147710
                                                                                                                    JUEGO ELECTROVENTILADOR COMPLETO
                                                                                                                    de £419,54
                                                                                                                    de £419,54
                                                                                                                    # 004
                                                                                                                    MPN: 148620
                                                                                                                    MOTOR DEL VENTILADOR ELÉCTRICO
                                                                                                                    de £125,66
                                                                                                                    de £125,66
                                                                                                                    # 005
                                                                                                                    MPN: 137299
                                                                                                                    ADMIRADOR
                                                                                                                    de £91,34
                                                                                                                    de £91,34
                                                                                                                    # 006
                                                                                                                    MPN: 140618
                                                                                                                    TRANSPORTADOR
                                                                                                                    de £142,37
                                                                                                                    de £142,37
                                                                                                                    # 007
                                                                                                                    MPN: 126883
                                                                                                                    empaquetadura
                                                                                                                    de £10,83
                                                                                                                    de £10,83
                                                                                                                    # 008
                                                                                                                    MPN: 123298
                                                                                                                    TORNILLO
                                                                                                                    de £0,47
                                                                                                                    de £0,47
                                                                                                                    # 009
                                                                                                                    MPN: 140149
                                                                                                                    ENCHUFAR
                                                                                                                    de £10,53
                                                                                                                    de £10,53
                                                                                                                    # 010
                                                                                                                    MPN: 147708
                                                                                                                    soporte
                                                                                                                    de £1,69
                                                                                                                    de £1,69
                                                                                                                    # 011
                                                                                                                    MPN: 10902724
                                                                                                                    TORNILLO
                                                                                                                    de £0,71
                                                                                                                    de £0,71
                                                                                                                    Esta pieza reemplaza el número de pieza 10902721 que tenemos en stock.
                                                                                                                    # 012
                                                                                                                    MPN: 148059
                                                                                                                    TUERCA
                                                                                                                    de £8,45
                                                                                                                    de £8,45
                                                                                                                    # 013
                                                                                                                    MPN: 11944111
                                                                                                                    TORNILLO
                                                                                                                    de £0,47
                                                                                                                    de £0,47
                                                                                                                    # 014
                                                                                                                    MPN: 14058411
                                                                                                                    TUERCA
                                                                                                                    de £0,47
                                                                                                                    de £0,47
                                                                                                                    # 015
                                                                                                                    MPN: 12646601
                                                                                                                    Arandela
                                                                                                                    de £0,71
                                                                                                                    de £0,71
                                                                                                                    # 016
                                                                                                                    MPN: 102947
                                                                                                                    BUFFER
                                                                                                                    de £6,17
                                                                                                                    de £6,17
                                                                                                                    Esta pieza reemplaza el número de pieza. 102007 - and 14 more. Haga clic para ver detalles
                                                                                                                    # 017
                                                                                                                    MPN: 148777
                                                                                                                    soporte
                                                                                                                    de £7,68
                                                                                                                    de £7,68
                                                                                                                    # 018
                                                                                                                    MPN: 12643724
                                                                                                                    Arandela
                                                                                                                    de £0,47
                                                                                                                    de £0,47
                                                                                                                    Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
                                                                                                                    # 019
                                                                                                                    MPN: 127494
                                                                                                                    Arandela
                                                                                                                    (cantidad mínima de pedido = 20)
                                                                                                                    de £0,53
                                                                                                                    de £0,53
                                                                                                                    Esta pieza reemplaza el número de pieza. 10516470 - and 4 more. Haga clic para ver detalles
                                                                                                                    # 020
                                                                                                                    MPN: 15896211
                                                                                                                    TUERCA
                                                                                                                    Sustitución
                                                                                                                    Sustitución
                                                                                                                    Esta pieza reemplaza el número de pieza. 15896210
                                                                                                                    # 021
                                                                                                                    MPN: 149045
                                                                                                                    TUBERÍA DE GOMA
                                                                                                                    de £110,98
                                                                                                                    de £110,98
                                                                                                                    # 022
                                                                                                                    MPN: 148649
                                                                                                                    TUBERÍA DE GOMA
                                                                                                                    de £17,08
                                                                                                                    de £17,08
                                                                                                                    # 023
                                                                                                                    MPN: 296782
                                                                                                                    ABRAZADERA
                                                                                                                    de £4,99
                                                                                                                    de £4,99
                                                                                                                    Esta pieza reemplaza el número de pieza. 12174090
                                                                                                                    # 024
                                                                                                                    MPN: 10441990
                                                                                                                    soporte
                                                                                                                    de £0,47
                                                                                                                    de £0,47
                                                                                                                    # 025
                                                                                                                    MPN: 12643724
                                                                                                                    Arandela
                                                                                                                    de £0,47
                                                                                                                    de £0,47
                                                                                                                    Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
                                                                                                                    # 026
                                                                                                                    MPN: 127494
                                                                                                                    Arandela
                                                                                                                    (cantidad mínima de pedido = 20)
                                                                                                                    de £0,53
                                                                                                                    de £0,53
                                                                                                                    Esta pieza reemplaza el número de pieza. 10516470 - and 4 more. Haga clic para ver detalles
                                                                                                                    # 027
                                                                                                                    MPN: 10902324
                                                                                                                    TORNILLO
                                                                                                                    de £0,47
                                                                                                                    de £0,47
                                                                                                                    Esta pieza reemplaza el número de pieza 10902311 que tenemos en stock. - and 3 more. Haga clic para ver detalles
                                                                                                                    # 028
                                                                                                                    MPN: 60758600
                                                                                                                    TUERCA DE CAJA
                                                                                                                    de £0,51
                                                                                                                    de £0,51
                                                                                                                    # 029
                                                                                                                    MPN: 137624
                                                                                                                    AMORTIGUADOR DE VIBRACIONES
                                                                                                                    de £23,05
                                                                                                                    de £23,05
                                                                                                                    # 030
                                                                                                                    MPN: 152315
                                                                                                                    TORNILLO
                                                                                                                    de £4,60
                                                                                                                    de £4,60
                                                                                                                    Esta pieza reemplaza el número de pieza. 150214
                                                                                                                    # 031
                                                                                                                    MPN: 147882
                                                                                                                    Arandela
                                                                                                                    de £5,91
                                                                                                                    de £5,91
                                                                                                                    # 032
                                                                                                                    MPN: 155027
                                                                                                                    TANQUE PARA RADIADOR
                                                                                                                    de £896,59
                                                                                                                    de £896,59
                                                                                                                    # 033
                                                                                                                    MPN: 137644
                                                                                                                    TAPÓN DE PRESIÓN DEL RADIADOR
                                                                                                                    Tapa cuadrada 1.1 Barra
                                                                                                                    de £10,47
                                                                                                                    de £10,47
                                                                                                                    Esta pieza reemplaza el número de pieza. 101499
                                                                                                                    # 033
                                                                                                                    MPN: 137644/A
                                                                                                                    TAPA OVALADA 1.1 BARRA
                                                                                                                    de £19,63
                                                                                                                    de £19,63
                                                                                                                    Esta pieza reemplaza el número de pieza. 137644
                                                                                                                    # 033
                                                                                                                    MPN: 137664/A
                                                                                                                    TAPÓN DE PRESIÓN DEL RADIADOR
                                                                                                                    Tapa redonda 1.1 Barra
                                                                                                                    # 034
                                                                                                                    MPN: 103549
                                                                                                                    PASACABLES
                                                                                                                    de £0,70
                                                                                                                    de £0,70
                                                                                                                    # 035
                                                                                                                    MPN: 149707
                                                                                                                    ESPACIADOR
                                                                                                                    de £0,63
                                                                                                                    de £0,63
                                                                                                                    # 036
                                                                                                                    MPN: 151348
                                                                                                                    TUBO DEL TANQUE AL TUBO DE RETORNO
                                                                                                                    de £227,20
                                                                                                                    de £227,20
                                                                                                                    Esta pieza reemplaza el número de pieza. 150064
                                                                                                                    # 037
                                                                                                                    MPN: 13000490
                                                                                                                    ABRAZADERA
                                                                                                                    de £0,53
                                                                                                                    de £0,53
                                                                                                                    Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
                                                                                                                    # 038
                                                                                                                    MPN: 101239
                                                                                                                    TUERCA
                                                                                                                    de £1,60
                                                                                                                    de £1,60
                                                                                                                    Esta pieza reemplaza el número de pieza. 92310
                                                                                                                    # 039
                                                                                                                    MPN: 12643724
                                                                                                                    Arandela
                                                                                                                    de £0,47
                                                                                                                    de £0,47
                                                                                                                    Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
                                                                                                                    # 040
                                                                                                                    MPN: 162347
                                                                                                                    TUBO
                                                                                                                    de £7,42
                                                                                                                    de £7,42
                                                                                                                    # 041
                                                                                                                    MPN: 13423379
                                                                                                                    CUELLO ELÁSTICO
                                                                                                                    de £0,71
                                                                                                                    de £0,71
                                                                                                                    # 042
                                                                                                                    MPN: 157385
                                                                                                                    PRIMAVERA
                                                                                                                    de £0,51
                                                                                                                    de £0,51
                                                                                                                    # 043
                                                                                                                    MPN: 122219
                                                                                                                    TUBO DEL TANQUE AL CUERPO DE LA VÁLVULA
                                                                                                                    de £19,82
                                                                                                                    de £19,82
                                                                                                                    Esta pieza reemplaza el número de pieza. 113351 - and 1 more. Haga clic para ver detalles
                                                                                                                    # 044
                                                                                                                    MPN: 13000190
                                                                                                                    SCREW COLLAR
                                                                                                                    de £0,53
                                                                                                                    de £0,53
                                                                                                                    Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
                                                                                                                    # 045
                                                                                                                    MPN: 148647
                                                                                                                    TUBO EN CUERPO TERMOSTATO
                                                                                                                    de £97,07
                                                                                                                    de £97,07
                                                                                                                    # 046
                                                                                                                    MPN: 148648
                                                                                                                    TUBERÍA DE GOMA
                                                                                                                    de £100,73
                                                                                                                    de £100,73
                                                                                                                    # 047
                                                                                                                    MPN: 13525470
                                                                                                                    INSERTAR
                                                                                                                    de £0,51
                                                                                                                    de £0,51
                                                                                                                    Esta pieza reemplaza el número de pieza. 107333
                                                                                                                    # 048
                                                                                                                    MPN: 148649
                                                                                                                    TUBERÍA DE GOMA
                                                                                                                    de £17,08
                                                                                                                    de £17,08
                                                                                                                    # 049
                                                                                                                    MPN: 148780
                                                                                                                    TUBO DE RETORNO DEL RADIADOR DERECHO
                                                                                                                    de £36,03
                                                                                                                    de £36,03
                                                                                                                    # 050
                                                                                                                    MPN: 148781
                                                                                                                    TUBO DE RETORNO DEL RADIADOR IZQUIERDO
                                                                                                                    de £46,23
                                                                                                                    de £46,23
                                                                                                                    # 051
                                                                                                                    MPN: 148778
                                                                                                                    TUBO DEL CUERPO DEL TERMOSTATO AL RADIADOR DERECHO
                                                                                                                    de £32,96
                                                                                                                    de £32,96
                                                                                                                    # 052
                                                                                                                    MPN: 148779
                                                                                                                    TUBO DEL CUERPO DEL TERMOSTATO AL RADIADOR IZQUIERDO
                                                                                                                    de £37,77
                                                                                                                    de £37,77
                                                                                                                    # 053
                                                                                                                    MPN: 155187
                                                                                                                    UNIÓN RESPIRADERO
                                                                                                                    de £5,46
                                                                                                                    de £5,46
                                                                                                                    # 054
                                                                                                                    MPN: 106195
                                                                                                                    SOPORTE DE CLIP
                                                                                                                    de £17,08
                                                                                                                    de £17,08
                                                                                                                    # 055
                                                                                                                    MPN: 12575411
                                                                                                                    TUERCA
                                                                                                                    Sustitución
                                                                                                                    Sustitución
                                                                                                                    # 056
                                                                                                                    MPN: 140314
                                                                                                                    CAMBIO DE TEMPERATURA
                                                                                                                    Sustitución
                                                                                                                    Sustitución
                                                                                                                    # 057
                                                                                                                    MPN: 101508
                                                                                                                    empaquetadura
                                                                                                                    de £0,69
                                                                                                                    de £0,69
                                                                                                                    Esta pieza reemplaza el número de pieza. 94706
                                                                                                                    # 058
                                                                                                                    MPN: 140150
                                                                                                                    empaquetadura
                                                                                                                    de £1,02
                                                                                                                    de £1,02
                                                                                                                    # 059
                                                                                                                    MPN: 126293
                                                                                                                    TUBO DEL TANQUE A LA UNIÓN DEL RESPIRADERO
                                                                                                                    de £85,73
                                                                                                                    de £85,73
                                                                                                                    # 060
                                                                                                                    MPN: 13000190
                                                                                                                    SCREW COLLAR
                                                                                                                    de £0,53
                                                                                                                    de £0,53
                                                                                                                    Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
