009 - Sistema de suministro de combustible

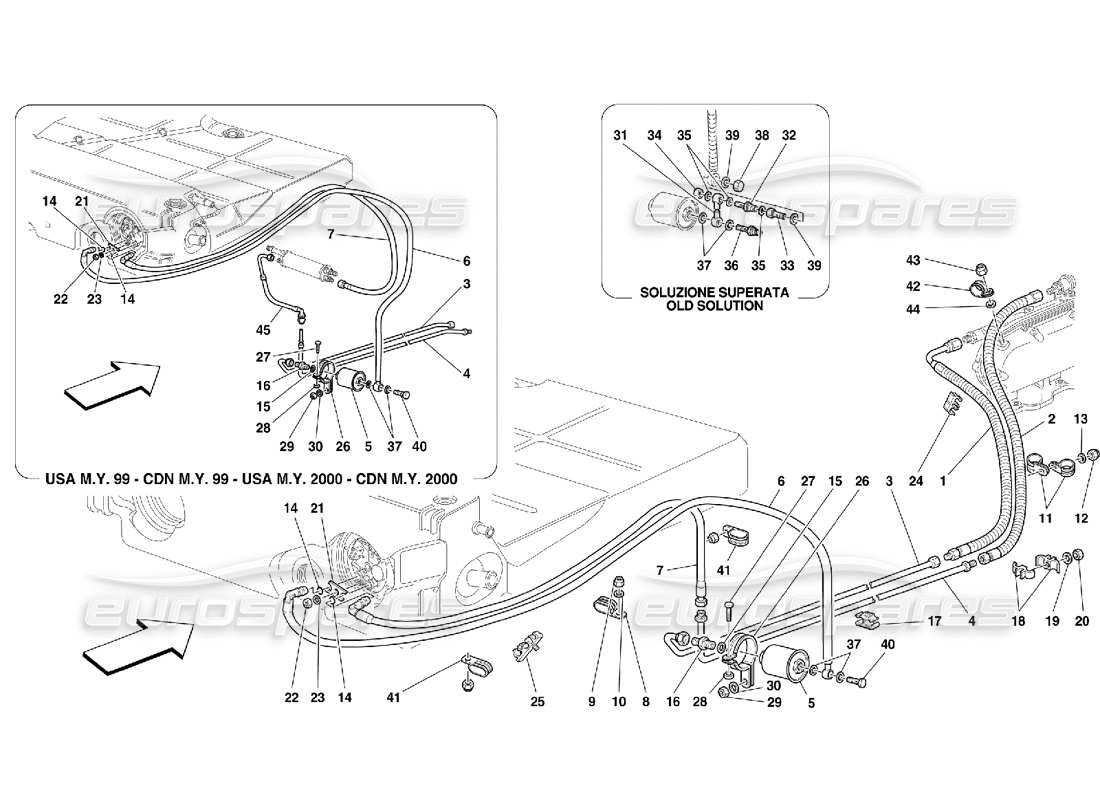

Ferrari 550 Maranello Fuel Supply System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                      #
                                                                      Número de pieza
                                                                      Descripción
                                                                      Precio
                                                                      # 001
                                                                      MPN: 166741
                                                                      TUBO DE ENVÍO DERECHO
                                                                      - No para GD - Ahora no como repuesto - Reemplazado por 178525
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 001
                                                                      MPN: 166742
                                                                      TUBO DE ENTREGA IZQUIERDO
                                                                      - No para GD - Ahora no como repuesto - Reemplazado por 178522
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 001
                                                                      MPN: 173857
                                                                      TUBO DE ENTREGA IZQUIERDO
                                                                      - Válido para GD - Ahora no como repuesto - Reemplazado por 178523
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 001
                                                                      MPN: 173858
                                                                      TUBO DE ENVÍO DERECHO
                                                                      - Válido para GD - Ahora no como repuesto - Reemplazado por 178524
                                                                      Sustitución
                                                                      Sustitución

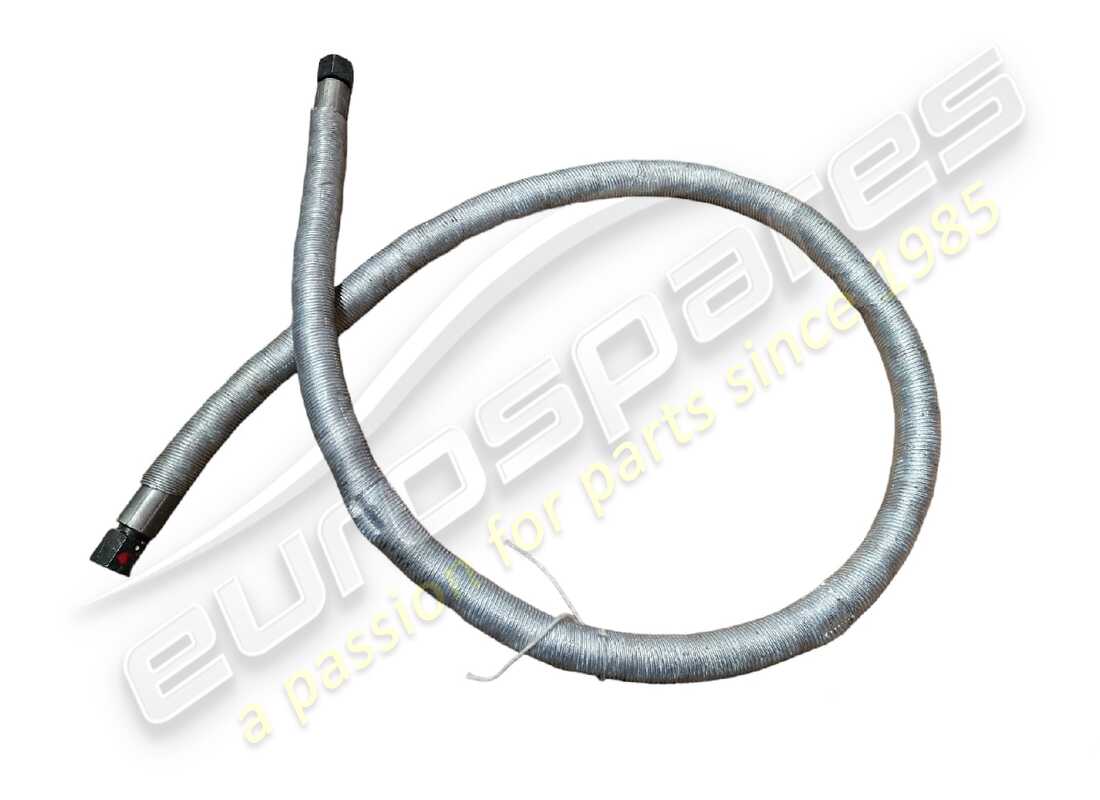

                                                                      # 001
                                                                      MPN: 178522
                                                                      TUBO DE ENTREGA IZQUIERDO
                                                                      - No para GD
                                                                      de £122,46
                                                                      de £122,46
                                                                      Esta pieza reemplaza el número de pieza. 166742 - and 1 more. Haga clic para ver detalles

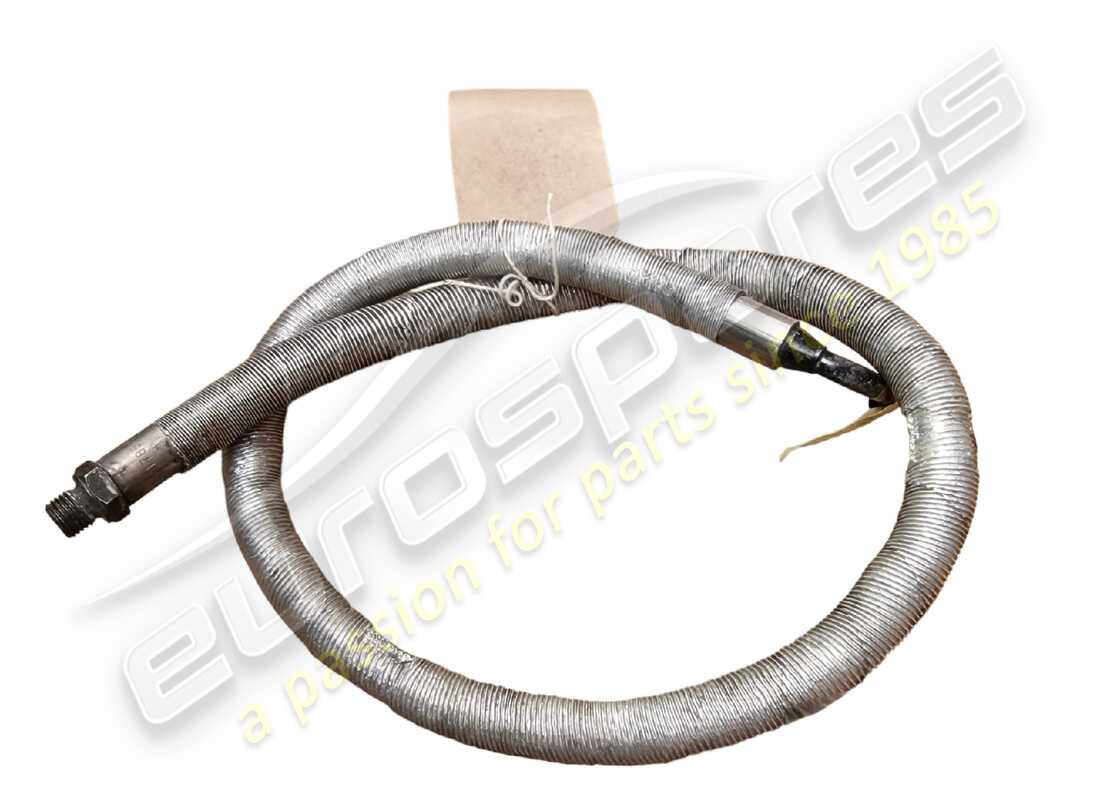

                                                                      # 001
                                                                      MPN: 178523
                                                                      TUBO DE ENTREGA IZQUIERDO
                                                                      - Válido para GD
                                                                      de £202,86
                                                                      de £202,86
                                                                      Esta pieza reemplaza el número de pieza. 173857
                                                                      # 001
                                                                      MPN: 178524
                                                                      TUBO DE ENVÍO DERECHO
                                                                      - Válido para GD
                                                                      de £209,99
                                                                      de £209,99
                                                                      Esta pieza reemplaza el número de pieza. 173858
                                                                      # 001
                                                                      MPN: 178525
                                                                      TUBO DE ENVÍO DERECHO
                                                                      - No para GD
                                                                      de £108,33
                                                                      de £108,33
                                                                      Esta pieza reemplaza el número de pieza. 178304 - and 1 more. Haga clic para ver detalles
                                                                      # 002
                                                                      MPN: 171452
                                                                      TUBO DE RETORNO DERECHO
                                                                      - No para GD - Ahora no como repuesto - Reemplazado por 179164
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 002
                                                                      MPN: 171453
                                                                      TUBO DE RETORNO IZQUIERDO
                                                                      - No para GD - Ahora no como repuesto - Reemplazado por 179356
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 002
                                                                      MPN: 173859
                                                                      TUBO DE RETORNO IZQUIERDO
                                                                      - Válido para GD - Ahora no como repuesto - Reemplazado por 179164
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 002
                                                                      MPN: 173860
                                                                      TUBO DE RETORNO DERECHO
                                                                      - Válido para GD - Ahora no como repuesto - Reemplazado por 179356
                                                                      Sustitución
                                                                      Sustitución

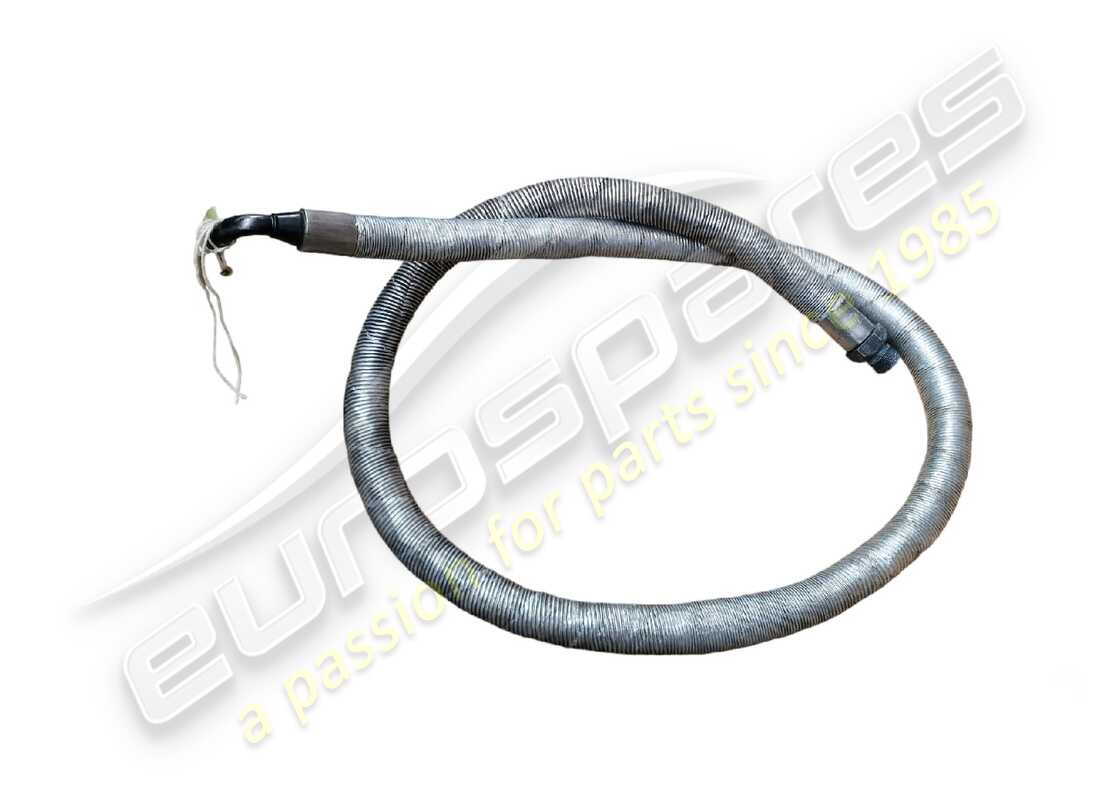

                                                                      # 002
                                                                      MPN: 179162
                                                                      TUBO DE RETORNO IZQUIERDO
                                                                      - Válido para GD - Válido desde auto Ass. Nro. 32105
                                                                      de £279,76
                                                                      de £279,76
                                                                      # 002
                                                                      MPN: 179164
                                                                      TUBO DE RETORNO DERECHO
                                                                      - No para GD
                                                                      de £160,48
                                                                      de £160,48
                                                                      Esta pieza reemplaza el número de pieza 178300 que tenemos en stock. - and 3 more. Haga clic para ver detalles
                                                                      # 002
                                                                      MPN: 179164
                                                                      TUBO DE RETORNO IZQUIERDO
                                                                      - Válido para GD - Válido hasta coche Ass. Nro. 32104
                                                                      de £160,48
                                                                      de £160,48
                                                                      Esta pieza reemplaza el número de pieza 178300 que tenemos en stock. - and 3 more. Haga clic para ver detalles
                                                                      # 002
                                                                      MPN: 179165
                                                                      TUBO DE RETORNO DERECHO
                                                                      - Válido para GD - Válido desde auto Ass. Nro. 32105
                                                                      de £302,08
                                                                      de £302,08
                                                                      # 002
                                                                      MPN: 179165
                                                                      TUBO DE RETORNO IZQUIERDO
                                                                      - No para GD - Válido desde coche Ass. Nro. 32102 y del coche Ass. Nro. 32057 MI 99
                                                                      de £302,08
                                                                      de £302,08
                                                                      # 002
                                                                      MPN: 179356
                                                                      TUBO DE RETORNO DERECHO
                                                                      - Válido para GD - Válido hasta coche Ass. Nro. 32104
                                                                      de £172,75
                                                                      de £172,75
                                                                      Esta pieza reemplaza el número de pieza. 178303 - and 1 more. Haga clic para ver detalles
                                                                      # 002
                                                                      MPN: 179356
                                                                      TUBO DE RETORNO IZQUIERDO
                                                                      - No para GD - Válido hasta el coche Ass. Nro. 32101 y hasta el culo del coche. Nro. 32056 MI 99
                                                                      de £172,75
                                                                      de £172,75
                                                                      Esta pieza reemplaza el número de pieza. 178303 - and 1 more. Haga clic para ver detalles
                                                                      # 003
                                                                      MPN: 166738
                                                                      TUBO RÍGIDO ENVÍO RH
                                                                      - No para EE.UU. MY 99, CDN MY 99, EE.UU. MY 2000 y CDN MY 2000
                                                                      de £79,25
                                                                      de £79,25
                                                                      # 003
                                                                      MPN: 166739
                                                                      TUBO RÍGIDO DE ENTREGA IZQUIERDO
                                                                      de £79,25
                                                                      de £79,25
                                                                      # 003
                                                                      MPN: 179366
                                                                      TUBO RÍGIDO ENVÍO RH
                                                                      - Válido para EE.UU. MY 99, CDN MY 99, EE.UU. MY 2000 y CDN MY 2000
                                                                      de £40,04
                                                                      de £40,04
                                                                      # 004
                                                                      MPN: 166740
                                                                      TUBO RÍGIDO DE RETORNO DERECHO Y IZQUIERDO
                                                                      - No para EE.UU. MY 99, CDN MY 99, EE.UU. MY 2000 y CDN MY 2000
                                                                      de £29,54
                                                                      de £29,54
                                                                      # 004
                                                                      MPN: 178777
                                                                      TUBO RÍGIDO DE RETORNO IZQUIERDO
                                                                      - Válido para EE.UU. MY 99, CDN MY 99, EE.UU. MY 2000 y CDN MY 2000
                                                                      de £52,70
                                                                      de £52,70
                                                                      # 004
                                                                      MPN: 179365
                                                                      TUBO RIGIDO DE RETORNO DERECHO
                                                                      - Válido para EE.UU. MY 99, CDN MY 99, EE.UU. MY 2000 y CDN MY 2000
                                                                      de £65,05
                                                                      de £65,05
                                                                      # 006
                                                                      MPN: 166736
                                                                      TUBO DE ENTREGA TRASERO DERECHO Y IZQUIERDO
                                                                      - Ahora no como pieza de repuesto - Reemplazado por 170432
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 006
                                                                      MPN: 170432
                                                                      TUBO DE ENTREGA TRASERO DERECHO Y IZQUIERDO
                                                                      de £144,73
                                                                      de £144,73
                                                                      Esta pieza reemplaza el número de pieza. 166736
                                                                      # 007
                                                                      MPN: 166737
                                                                      TUBO DE RETORNO TRASERO DERECHO Y IZQUIERDO
                                                                      - Ahora no como pieza de repuesto - Reemplazado por 170431
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 007
                                                                      MPN: 170431
                                                                      TUBO DE RETORNO TRASERO DERECHO Y IZQUIERDO
                                                                      - No para EE.UU. MY 99, CDN MY 99, EE.UU. MY 2000 y CDN MY 2000
                                                                      de £67,62
                                                                      de £67,62
                                                                      Esta pieza reemplaza el número de pieza. 166737
                                                                      # 007
                                                                      MPN: 178778
                                                                      TUBO DE RETORNO TRASERO DERECHO Y IZQUIERDO
                                                                      - Válido para EE.UU. MY 99 y CDN MY 99
                                                                      de £445,90
                                                                      de £445,90
                                                                      # 007
                                                                      MPN: 182726
                                                                      TUBO DE RETORNO TRASERO DERECHO Y IZQUIERDO
                                                                      - Válido para EE.UU. MY 2000 y CDN MY 2000
                                                                      de £245,25
                                                                      de £245,25
                                                                      # 008
                                                                      MPN: 138478
                                                                      soporte
                                                                      - lado izquierdo
                                                                      de £2,66
                                                                      de £2,66
                                                                      # 008
                                                                      MPN: 61712500
                                                                      soporte
                                                                      - lado derecho
                                                                      de £0,88
                                                                      de £0,88
                                                                      # 009
                                                                      MPN: 102948
                                                                      TUERCA
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 12574211 - and 4 more. Haga clic para ver detalles
                                                                      # 010
                                                                      MPN: 14499324
                                                                      Arandela
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
                                                                      # 011
                                                                      MPN: 10441990
                                                                      soporte
                                                                      de £0,47
                                                                      de £0,47
                                                                      # 012
                                                                      MPN: 102948
                                                                      TUERCA
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 12574211 - and 4 more. Haga clic para ver detalles
                                                                      # 013
                                                                      MPN: 14499324
                                                                      Arandela
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
                                                                      # 014
                                                                      MPN: 127816
                                                                      O JUNTA
                                                                      de £1,41
                                                                      de £1,41
                                                                      # 015
                                                                      MPN: 10261060
                                                                      empaquetadura
                                                                      de £0,53
                                                                      de £0,53
                                                                      # 016
                                                                      MPN: 109797
                                                                      UNIÓN
                                                                      de £10,16
                                                                      de £10,16
                                                                      # 017
                                                                      MPN: 141699
                                                                      ACORTAR
                                                                      de £0,74
                                                                      de £0,74
                                                                      # 018
                                                                      MPN: 62658800
                                                                      ACORTAR
                                                                      de £7,86
                                                                      de £7,86
                                                                      # 019
                                                                      MPN: 14499324
                                                                      Arandela
                                                                      de £0,51
                                                                      de £0,51
                                                                      Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
                                                                      # 020
                                                                      MPN: 102948
                                                                      TUERCA
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 12574211 - and 4 more. Haga clic para ver detalles
                                                                      # 021
                                                                      MPN: 129316
                                                                      LÁMINA
                                                                      de £3,02
                                                                      de £3,02
                                                                      # 022
                                                                      MPN: 14084211
                                                                      TUERCA
                                                                      de £0,71
                                                                      de £0,71
                                                                      # 023
                                                                      MPN: 12601274
                                                                      Arandela
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
                                                                      # 024
                                                                      MPN: 140730
                                                                      ACORTAR
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza 179357 que tenemos en stock.
                                                                      # 025
                                                                      MPN: 156548
                                                                      ACORTAR
                                                                      de £8,24
                                                                      de £8,24
                                                                      # 026
                                                                      MPN: 152885
                                                                      soporte
                                                                      de £4,38
                                                                      de £4,38
                                                                      # 027
                                                                      MPN: 10902324
                                                                      TORNILLO
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza 10902311 que tenemos en stock. - and 3 more. Haga clic para ver detalles
                                                                      # 028
                                                                      MPN: 102741
                                                                      TUERCA
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
                                                                      # 029
                                                                      MPN: 101139
                                                                      TUERCA
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 16104425
                                                                      # 030
                                                                      MPN: 12646724
                                                                      Arandela
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 12601571 - and 3 more. Haga clic para ver detalles
                                                                      # 031
                                                                      MPN: 173034
                                                                      UNIÓN DE OSCILACIÓN DOBLE
                                                                      de £25,58
                                                                      de £25,58
                                                                      # 032
                                                                      MPN: 120098
                                                                      VÁLVULA DE RETENCIÓN
                                                                      de £48,27
                                                                      de £48,27
                                                                      # 033
                                                                      MPN: 173037
                                                                      UNIÓN
                                                                      de £14,18
                                                                      de £14,18
                                                                      # 034
                                                                      MPN: 10183217
                                                                      TAPÓN PARA UNIÓN
                                                                      Sustitución
                                                                      Sustitución
                                                                      # 035
                                                                      MPN: 10298460
                                                                      empaquetadura
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 93353
                                                                      # 036
                                                                      MPN: 171996
                                                                      UNIÓN CON VÁLVULA
                                                                      de £39,97
                                                                      de £39,97
                                                                      # 037
                                                                      MPN: 10280060
                                                                      empaquetadura
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 100501 - and 3 more. Haga clic para ver detalles
                                                                      # 038
                                                                      MPN: 10182817
                                                                      TAPÓN ROSCADO
                                                                      de £1,17
                                                                      de £1,17
                                                                      # 039
                                                                      MPN: 10280060
                                                                      empaquetadura
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 100501 - and 3 more. Haga clic para ver detalles
                                                                      # 041
                                                                      MPN: 139512
                                                                      SOPORTE CON FUNDA
                                                                      de £1,20
                                                                      de £1,20
                                                                      # 042
                                                                      MPN: 10441790
                                                                      SOPORTE CON FUNDA
                                                                      - Válido desde coche Ass. Nro. 32102 GS, del auto Ass. Nro. 32105 GD y del coche Ass. Nro. 32057 MI 99
                                                                      de £0,47
                                                                      de £0,47
                                                                      # 043
                                                                      MPN: 102948
                                                                      TUERCA
                                                                      - Válido desde coche Ass. Nro. 32102 GS, del auto Ass. Nro. 32105 GD y del coche Ass. Nro. 32057 MI 99
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza. 12574211 - and 4 more. Haga clic para ver detalles
                                                                      # 044
                                                                      MPN: 14499324
                                                                      Arandela
                                                                      - Válido desde coche Ass. Nro. 32102 GS, del auto Ass. Nro. 32105 GD y del coche Ass. Nro. 32057 MI 99
                                                                      de £0,47
                                                                      de £0,47
                                                                      Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
                                                                      # 045
                                                                      MPN: 179363
                                                                      TUBO DE COMBUSTIBLE DERECHO DEL INTERCAMBIADOR A TUBO RÍGIDO
                                                                      - Válido para EE.UU. MY 99 y CDN MY 99
                                                                      de £26,04
                                                                      de £26,04
                                                                      # 045
                                                                      MPN: 179364
                                                                      TUBO DE COMBUSTIBLE IZQUIERDO DESDE INTERCAMBIADOR A TUBO RÍGIDO
                                                                      - Válido para EE.UU. MY 99 y CDN MY 99
                                                                      de £26,64
                                                                      de £26,64
                                                                      # 045
                                                                      MPN: 180943
                                                                      TUBO DE COMBUSTIBLE DEL INTERCAMBIADOR A TUBO RÍGIDO
                                                                      - Válido para EE.UU. MY 2000 y CDN MY 2000
                                                                      de £49,17
                                                                      de £49,17
