ferrari 550 maranello bomba de aire secundario diagrama de piezas

019 - BOMBA DE AIRE SECUNDARIO

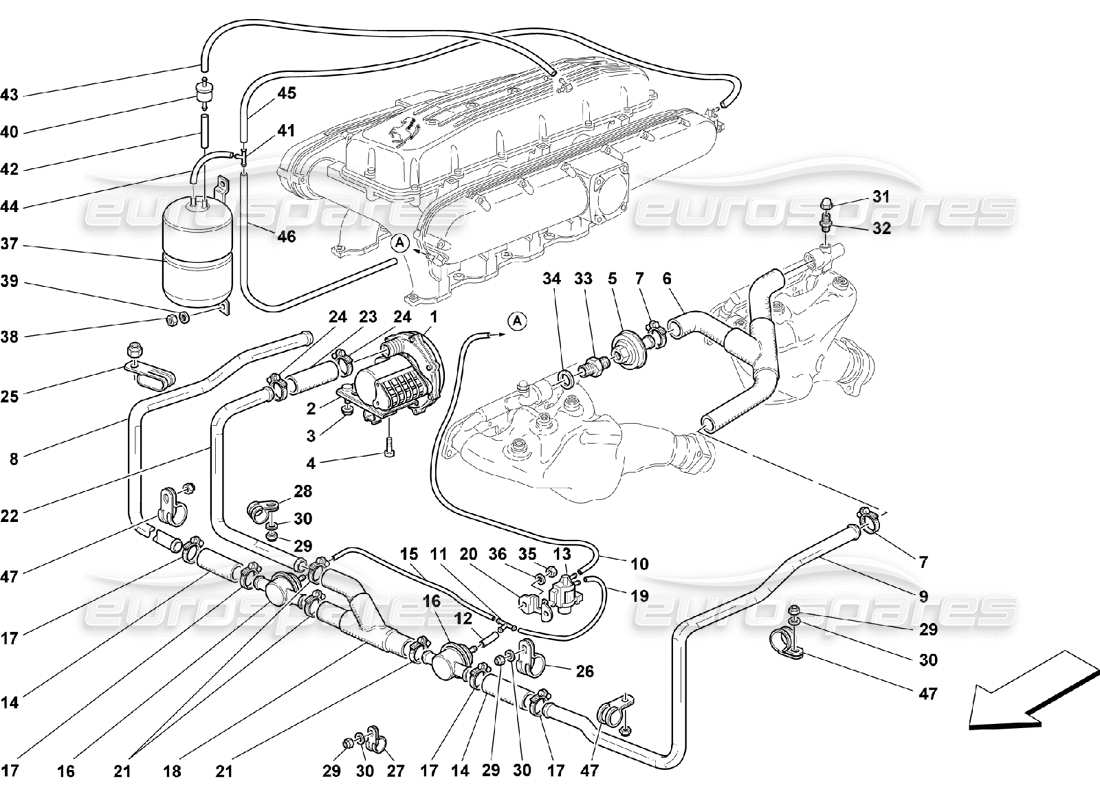

Ferrari 550 Maranello Secondary Air Pump Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                          #
                                                                                          Número de pieza
                                                                                          Descripción
                                                                                          Precio
                                                                                          # 000
                                                                                          MPN: 10441790
                                                                                          SOPORTE CON FUNDA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          # 000
                                                                                          MPN: 124032
                                                                                          TUBO DE GOMA DE UNIÓN A ELECTROVÁLVULA
                                                                                          - Válido para GD
                                                                                          de £25,06
                                                                                          de £25,06
                                                                                          # 001
                                                                                          MPN: 165903
                                                                                          BOMBA DE AIRE ELÉCTRICA CON SOPORTE
                                                                                          de £521,48
                                                                                          de £521,48
                                                                                          # 002
                                                                                          MPN: 149111
                                                                                          soporte
                                                                                          de £16,94
                                                                                          de £16,94
                                                                                          # 003
                                                                                          MPN: 14058411
                                                                                          TUERCA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          # 004
                                                                                          MPN: 14306724
                                                                                          TORNILLO
                                                                                          de £0,50
                                                                                          de £0,50
                                                                                          # 005
                                                                                          MPN: 148494
                                                                                          SECONDARY AIR VALVE
                                                                                          de £402,05
                                                                                          de £402,05
                                                                                          Esta pieza reemplaza el número de pieza. 121769 - and 9 more. Haga clic para ver detalles
                                                                                          # 006
                                                                                          MPN: 154873
                                                                                          TUBO DE CONEXIÓN
                                                                                          de £150,51
                                                                                          de £150,51
                                                                                          # 007
                                                                                          MPN: 161490
                                                                                          SCREW COLLAR
                                                                                          de £1,02
                                                                                          de £1,02
                                                                                          # 008
                                                                                          MPN: 155103
                                                                                          TUBO DERECHO
                                                                                          de £24,61
                                                                                          de £24,61
                                                                                          # 009
                                                                                          MPN: 168369
                                                                                          TUBO IZQUIERDO
                                                                                          de £101,64
                                                                                          de £101,64
                                                                                          # 010
                                                                                          MPN: 115665
                                                                                          TUBO DE VÁLVULA SOLENOIDE A CÁMARA PLENUM
                                                                                          - Válido hasta Ass. Nro. 22937
                                                                                          de £19,54
                                                                                          de £19,54
                                                                                          # 010
                                                                                          MPN: 117170
                                                                                          TUBO DE VÁLVULA SOLENOIDE A CÁMARA PLENUM
                                                                                          - Válido desde Ass. Nro. 22938
                                                                                          de £8,24
                                                                                          de £8,24
                                                                                          # 011
                                                                                          MPN: 121793
                                                                                          3-WAY UNIÓN
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          # 012
                                                                                          MPN: 121831
                                                                                          TUBO DE UNIÓN A VÁLVULA DE CORTE IZQUIERDA
                                                                                          de £1,35
                                                                                          de £1,35
                                                                                          # 013
                                                                                          MPN: 159177
                                                                                          VÁLVULA DE SOLENOIDE
                                                                                          de £103,88
                                                                                          de £103,88
                                                                                          Esta pieza reemplaza el número de pieza 154384 que tenemos en stock.
                                                                                          # 014
                                                                                          MPN: 165446
                                                                                          TUBERÍA DE GOMA
                                                                                          de £9,36
                                                                                          de £9,36
                                                                                          Esta pieza reemplaza el número de pieza 155107 que tenemos en stock. - and 5 more. Haga clic para ver detalles
                                                                                          # 015
                                                                                          MPN: 115412
                                                                                          TUBO DE VÁLVULA DE CORTE DERECHA A UNIÓN
                                                                                          de £1,35
                                                                                          de £1,35
                                                                                          Esta pieza reemplaza el número de pieza. 169456
                                                                                          # 016
                                                                                          MPN: 147390
                                                                                          VÁLVULA DE CORTE
                                                                                          de £176,28
                                                                                          de £176,28
                                                                                          Esta pieza reemplaza el número de pieza. 121751 - and 3 more. Haga clic para ver detalles
                                                                                          # 017
                                                                                          MPN: 13000490
                                                                                          SCREW COLLAR
                                                                                          de £0,51
                                                                                          de £0,51
                                                                                          Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
                                                                                          # 018
                                                                                          MPN: 154871
                                                                                          MANGUITO DE CONEXIÓN
                                                                                          de £173,22
                                                                                          de £173,22
                                                                                          # 019
                                                                                          MPN: 159539
                                                                                          TUBO DE UNIÓN A ELECTROVÁLVULA
                                                                                          de £2,49
                                                                                          de £2,49
                                                                                          # 020
                                                                                          MPN: 145472
                                                                                          PLATO PEQUEÑO
                                                                                          de £2,25
                                                                                          de £2,25
                                                                                          # 021
                                                                                          MPN: 13000490
                                                                                          SCREW COLLAR
                                                                                          de £0,52
                                                                                          de £0,52
                                                                                          Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
                                                                                          # 022
                                                                                          MPN: 168368
                                                                                          TUBO
                                                                                          de £23,23
                                                                                          de £23,23
                                                                                          # 024
                                                                                          MPN: 13000490
                                                                                          SCREW COLLAR
                                                                                          de £0,53
                                                                                          de £0,53
                                                                                          Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
                                                                                          # 025
                                                                                          MPN: 61712500
                                                                                          SOPORTE CON FUNDA
                                                                                          de £0,88
                                                                                          de £0,88
                                                                                          # 026
                                                                                          MPN: 10442090
                                                                                          SOPORTE CON FUNDA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          # 027
                                                                                          MPN: 10441490
                                                                                          SOPORTE CON FUNDA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          # 028
                                                                                          MPN: 10441990
                                                                                          SOPORTE CON FUNDA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          # 029
                                                                                          MPN: 102948
                                                                                          TUERCA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 12574211 - and 4 more. Haga clic para ver detalles
                                                                                          # 030
                                                                                          MPN: 14499324
                                                                                          Arandela
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza 14499301 que tenemos en stock.
                                                                                          # 031
                                                                                          MPN: 150595
                                                                                          TUERCA DE SOMBRERO
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 16109642
                                                                                          # 032
                                                                                          MPN: 152630
                                                                                          UNIÓN
                                                                                          de £44,57
                                                                                          de £44,57
                                                                                          # 033
                                                                                          MPN: 152631
                                                                                          UNIÓN
                                                                                          de £13,87
                                                                                          de £13,87
                                                                                          # 034
                                                                                          MPN: 10257460
                                                                                          empaquetadura
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 94702
                                                                                          # 035
                                                                                          MPN: 169180
                                                                                          TUERCA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 12574121
                                                                                          # 036
                                                                                          MPN: 14496324
                                                                                          Arandela
                                                                                          de £1,40
                                                                                          de £1,40
                                                                                          Esta pieza reemplaza el número de pieza. 14496301
                                                                                          # 037
                                                                                          MPN: 175374
                                                                                          TANQUE DE ACUMULACIÓN DE DEPRESIÓN
                                                                                          de £154,85
                                                                                          de £154,85
                                                                                          # 038
                                                                                          MPN: 102741
                                                                                          TUERCA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
                                                                                          # 039
                                                                                          MPN: 12646601
                                                                                          Arandela
                                                                                          de £0,71
                                                                                          de £0,71
                                                                                          # 040
                                                                                          MPN: 62507200
                                                                                          VÁLVULA DE RETENCIÓN
                                                                                          de £14,16
                                                                                          de £14,16
                                                                                          Esta pieza reemplaza el número de pieza. 61653800
                                                                                          # 041
                                                                                          MPN: 121793
                                                                                          UNIÓN
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          # 042
                                                                                          MPN: 121831
                                                                                          MANGUERA DE GOMA DE VÁLVULA A TANQUE
                                                                                          de £1,35
                                                                                          de £1,35
                                                                                          # 043
                                                                                          MPN: 124347
                                                                                          MANGUERA DE GOMA DEL COLECTOR DE ASPIRACIÓN DERECHO A LA VÁLVULA
                                                                                          de £6,16
                                                                                          de £6,16
                                                                                          # 044
                                                                                          MPN: 121831
                                                                                          MANGUERA DE GOMA DEL TANQUE A LA UNIÓN
                                                                                          de £1,35
                                                                                          de £1,35
                                                                                          # 045
                                                                                          MPN: 122761
                                                                                          TUBO DE GOMA DE UNIÓN A ELECTROVÁLVULA
                                                                                          de £52,71
                                                                                          de £52,71
                                                                                          Esta pieza reemplaza el número de pieza. 275542
                                                                                          # 046
                                                                                          MPN: 168432
                                                                                          TUBO DE GOMA DE UNIÓN A ELECTROVÁLVULA
                                                                                          - No para GD
                                                                                          de £23,66
                                                                                          de £23,66
