ferrari 550 maranello bomba de agua diagrama de piezas

028 - Bomba de agua

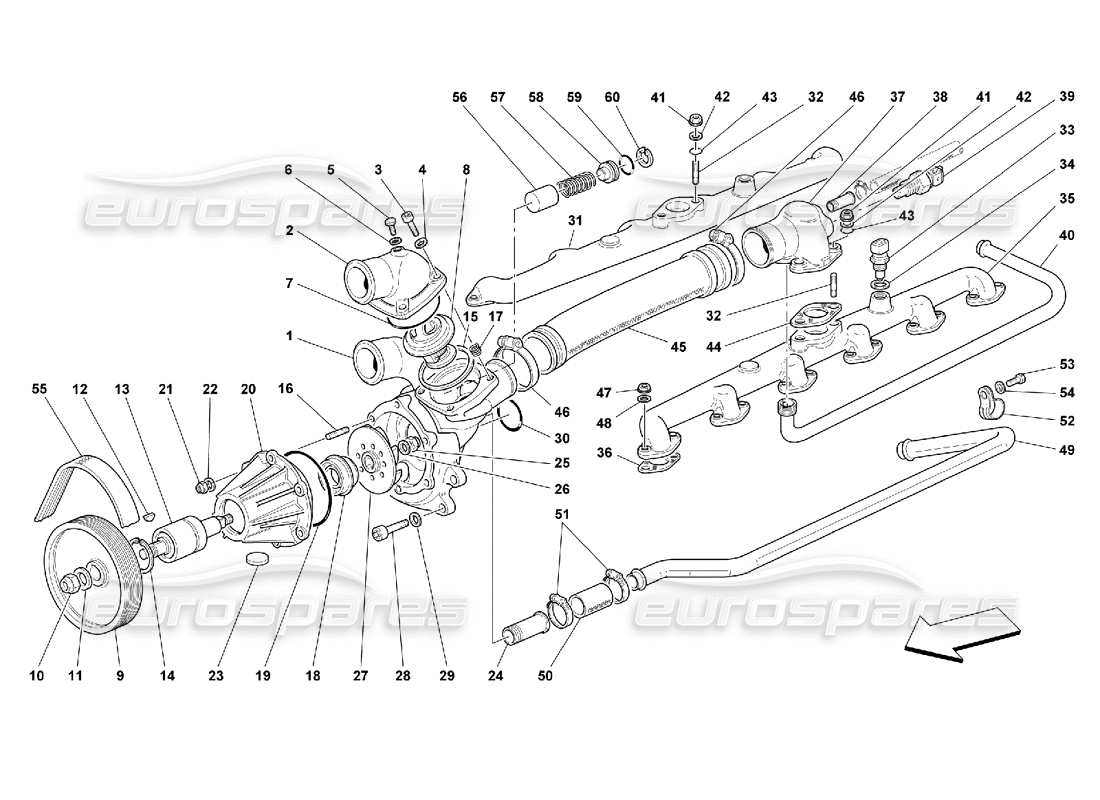

Ferrari 550 Maranello Water Pump Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                          #
                                                                                          Número de pieza
                                                                                          Descripción
                                                                                          Precio
                                                                                          # 000
                                                                                          MPN: 153199
                                                                                          CUERPO BOMBA DE AGUA COMPLETO CON ESPÁRRAGOS
                                                                                          - Válido hasta el motor nº. 53755
                                                                                          de £595,00
                                                                                          de £595,00
                                                                                          Esta pieza reemplaza el número de pieza. 156081 - and 5 more. Haga clic para ver detalles
                                                                                          # 000
                                                                                          MPN: 163875/A
                                                                                          CONJUNTO DE BOMBA DE AGUA (HASTA EL MOTOR N.53755)
                                                                                          Sustitución
                                                                                          Sustitución
                                                                                          # 000
                                                                                          MPN: 181841/A
                                                                                          CONJUNTO DE BOMBA DE AGUA (DEL MOTOR N.53756)
                                                                                          Sustitución
                                                                                          Sustitución
                                                                                          Esta pieza reemplaza el número de pieza. 183760
                                                                                          # 000
                                                                                          MPN: 182693
                                                                                          CUERPO BOMBA DE AGUA COMPLETO CON ESPÁRRAGOS
                                                                                          - Válido a partir del motor Nr. 53756
                                                                                          # 000
                                                                                          MPN: 183760
                                                                                          BOMBA DE AGUA COMPLETA
                                                                                          (carcasa del termostato incluida) - No para 456M GTA
                                                                                          Sustitución
                                                                                          Sustitución
                                                                                          Esta pieza reemplaza el número de pieza. 166497 - and 1 more. Haga clic para ver detalles
                                                                                          # 001
                                                                                          MPN: 156081
                                                                                          CUERPO DE LA BOMBA DE AGUA
                                                                                          - No como repuesto - Con cuerpo bomba completo - Válido hasta motor Nr. 53755
                                                                                          Sustitución
                                                                                          Sustitución
                                                                                          # 001
                                                                                          MPN: 174668
                                                                                          CUERPO DE LA BOMBA DE AGUA
                                                                                          - No como repuesto - Con cuerpo bomba completo - Válido a partir del motor Nr. 53756
                                                                                          Sustitución
                                                                                          Sustitución
                                                                                          # 002
                                                                                          MPN: 163952
                                                                                          TAPA DE VÁLVULA TERMOSTÁTICA
                                                                                          de £41,49
                                                                                          de £41,49
                                                                                          Esta pieza reemplaza el número de pieza 157565 que tenemos en stock. - and 1 more. Haga clic para ver detalles
                                                                                          # 003
                                                                                          MPN: 14432224
                                                                                          TORNILLO
                                                                                          - Válido hasta el motor nº. 53755
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 14432221
                                                                                          # 003
                                                                                          MPN: 14433124
                                                                                          TORNILLO
                                                                                          - Válido a partir del motor Nr. 53756
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 14433121
                                                                                          # 004
                                                                                          MPN: 12601274
                                                                                          Arandela
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
                                                                                          # 005
                                                                                          MPN: 130282
                                                                                          UNIÓN
                                                                                          Sustitución
                                                                                          Sustitución
                                                                                          # 006
                                                                                          MPN: 10297760
                                                                                          empaquetadura
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          # 007
                                                                                          MPN: 149279
                                                                                          O JUNTA
                                                                                          de £2,41
                                                                                          de £2,41
                                                                                          # 008
                                                                                          MPN: 183758
                                                                                          thermostat
                                                                                          de £50,36
                                                                                          de £50,36
                                                                                          Esta pieza reemplaza el número de pieza. 167473
                                                                                          # 008
                                                                                          MPN: 183758
                                                                                          thermostat
                                                                                          de £50,36
                                                                                          de £50,36
                                                                                          Esta pieza reemplaza el número de pieza. 167473
                                                                                          # 009
                                                                                          MPN: 166454

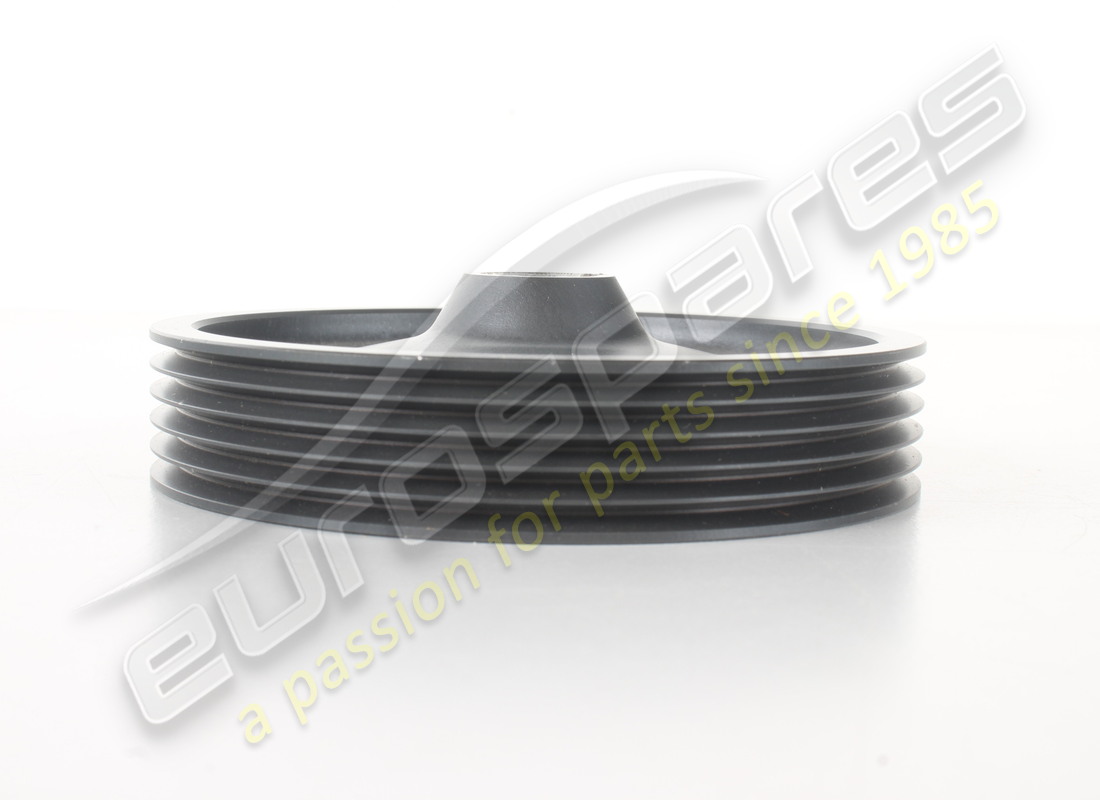

                                                                                          Polea
                                                                                          Sustitución
                                                                                          Sustitución
                                                                                          # 010
                                                                                          MPN: 102742
                                                                                          TUERCA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 12557621 - and 2 more. Haga clic para ver detalles
                                                                                          # 011
                                                                                          MPN: 12646824
                                                                                          Arandela
                                                                                          de £0,53
                                                                                          de £0,53
                                                                                          # 012
                                                                                          MPN: 10202320
                                                                                          LLAVE DE DISCO
                                                                                          de £0,58
                                                                                          de £0,58
                                                                                          # 013
                                                                                          MPN: 143742
                                                                                          COJINETE CON EJE
                                                                                          de £137,20
                                                                                          de £137,20
                                                                                          # 014
                                                                                          MPN: 11059976
                                                                                          ANILLO VIDENTE
                                                                                          de £0,56
                                                                                          de £0,56
                                                                                          Esta pieza reemplaza el número de pieza. 11059975
                                                                                          # 015
                                                                                          MPN: 137873
                                                                                          empaquetadura
                                                                                          de £2,86
                                                                                          de £2,86
                                                                                          # 016
                                                                                          MPN: 13540924
                                                                                          SEMENTAL
                                                                                          de £0,70
                                                                                          de £0,70
                                                                                          Esta pieza reemplaza el número de pieza. 13540921
                                                                                          # 017
                                                                                          MPN: 13525470
                                                                                          INSERTO ROSCADO
                                                                                          de £0,48
                                                                                          de £0,48
                                                                                          Esta pieza reemplaza el número de pieza. 107333
                                                                                          # 018
                                                                                          MPN: 183759
                                                                                          ANILLO DE SELLO
                                                                                          de £22,97
                                                                                          de £22,97
                                                                                          Esta pieza reemplaza el número de pieza. 130932 - and 1 more. Haga clic para ver detalles
                                                                                          # 019
                                                                                          MPN: 137868
                                                                                          O JUNTA
                                                                                          de £7,24
                                                                                          de £7,24
                                                                                          # 020
                                                                                          MPN: 176173
                                                                                          WATER PUMP COVER
                                                                                          use el número de pieza: 163875/A (hasta el conjunto 53762) o 176173/A (desde el conjunto 53763) para la bomba completa (cambie la polea)
                                                                                          de £268,02
                                                                                          de £268,02
                                                                                          Esta pieza reemplaza el número de pieza. 154546
                                                                                          # 021
                                                                                          MPN: 102741
                                                                                          TUERCA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
                                                                                          # 022
                                                                                          MPN: 12601274
                                                                                          Arandela
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
                                                                                          # 023
                                                                                          MPN: 10158801
                                                                                          ENCHUFAR
                                                                                          de £0,73
                                                                                          de £0,73
                                                                                          Esta pieza reemplaza el número de pieza. 10158800
                                                                                          # 024
                                                                                          MPN: 141068
                                                                                          UNIÓN
                                                                                          de £120,06
                                                                                          de £120,06
                                                                                          # 025
                                                                                          MPN: 100436
                                                                                          TUERCA DE SOMBRERO
                                                                                          de £7,41
                                                                                          de £7,41
                                                                                          Esta pieza reemplaza el número de pieza. 92896
                                                                                          # 026
                                                                                          MPN: 11194074
                                                                                          Arandela
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 11194077 - and 1 more. Haga clic para ver detalles
                                                                                          # 027
                                                                                          MPN: 154542
                                                                                          IMPULSOR DE BOMBA DE AGUA
                                                                                          - Válido hasta el motor nº. 53755
                                                                                          de £66,63
                                                                                          de £66,63
                                                                                          # 027
                                                                                          MPN: 176045
                                                                                          IMPULSOR DE BOMBA DE AGUA
                                                                                          - Válido a partir del motor Nr. 53756
                                                                                          de £81,29
                                                                                          de £81,29
                                                                                          # 028
                                                                                          MPN: 14306424
                                                                                          TORNILLO
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 14306324 - and 2 more. Haga clic para ver detalles
                                                                                          # 029
                                                                                          MPN: 11193874
                                                                                          Arandela
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza 11193879 que tenemos en stock.
                                                                                          # 030
                                                                                          MPN: 141250
                                                                                          O JUNTA
                                                                                          de £0,54
                                                                                          de £0,54
                                                                                          Esta pieza reemplaza el número de pieza. 227203
                                                                                          # 031
                                                                                          MPN: 142088
                                                                                          COLECTOR DE AGUA DEL CABEZAL DERECHO
                                                                                          de £212,08
                                                                                          de £212,08
                                                                                          # 032
                                                                                          MPN: 13516724
                                                                                          SEMENTAL
                                                                                          de £1,62
                                                                                          de £1,62
                                                                                          # 033
                                                                                          MPN: 125769
                                                                                          SENSOR DE TEMPERATURA DEL AGUA
                                                                                          de £17,42
                                                                                          de £17,42
                                                                                          # 034
                                                                                          MPN: 10298460
                                                                                          empaquetadura
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 93353
                                                                                          # 035
                                                                                          MPN: 143323
                                                                                          COLECTOR DE AGUA DEL CABEZAL IZQUIERDO
                                                                                          de £191,93
                                                                                          de £191,93
                                                                                          # 036
                                                                                          MPN: 141332
                                                                                          JUNTA COLECTOR DE SALIDA DE AGUA
                                                                                          (cantidad mínima de pedido = 8)
                                                                                          de £0,80
                                                                                          de £0,80
                                                                                          # 037
                                                                                          MPN: 154198
                                                                                          CONDUCTO DE CONEXIÓN
                                                                                          de £186,93
                                                                                          de £186,93
                                                                                          # 039
                                                                                          MPN: 148677
                                                                                          TEMPERATURA DE AGUA
                                                                                          de £357,36
                                                                                          de £357,36
                                                                                          # 040
                                                                                          MPN: 170165
                                                                                          TUBO DEL CONDUCTO
                                                                                          - No para GD
                                                                                          de £44,36
                                                                                          de £44,36
                                                                                          # 040
                                                                                          MPN: 173895
                                                                                          TUBO DEL CONDUCTO
                                                                                          - Válido para GD
                                                                                          de £33,88
                                                                                          de £33,88
                                                                                          # 041
                                                                                          MPN: 101139
                                                                                          TUERCA
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 16104425
                                                                                          # 042
                                                                                          MPN: 12601374
                                                                                          Arandela
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 10615474 - and 6 more. Haga clic para ver detalles
                                                                                          # 043
                                                                                          MPN: 103039
                                                                                          O JUNTA
                                                                                          (cantidad mínima de pedido = 10)
                                                                                          de £1,62
                                                                                          de £1,62
                                                                                          Esta pieza reemplaza el número de pieza. 95860041
                                                                                          # 044
                                                                                          MPN: 142103
                                                                                          empaquetadura
                                                                                          de £2,00
                                                                                          de £2,00
                                                                                          # 045
                                                                                          MPN: 181599
                                                                                          MANGUITO DE CONEXIÓN ENTRE COLECTOR Y BOMBA DE AGUA
                                                                                          de £183,85
                                                                                          de £183,85
                                                                                          Esta pieza reemplaza el número de pieza. 154480
                                                                                          # 045
                                                                                          MPN: 181599
                                                                                          MANGUITO DE CONEXIÓN ENTRE COLECTOR Y BOMBA DE AGUA
                                                                                          - Válido después del agotamiento de existencias de 154480
                                                                                          de £183,85
                                                                                          de £183,85
                                                                                          Esta pieza reemplaza el número de pieza. 154480
                                                                                          # 046
                                                                                          MPN: 134109
                                                                                          SCREW COLLAR
                                                                                          de £2,78
                                                                                          de £2,78
                                                                                          Esta pieza reemplaza el número de pieza. 178203 - and 1 more. Haga clic para ver detalles
                                                                                          # 046
                                                                                          MPN: 178203
                                                                                          SCREW COLLAR
                                                                                          - Ahora no como pieza de repuesto - Reemplazado por 134109
                                                                                          Sustitución
                                                                                          Sustitución
                                                                                          # 047
                                                                                          MPN: 132877
                                                                                          TUERCA
                                                                                          de £1,54
                                                                                          de £1,54
                                                                                          Esta pieza reemplaza el número de pieza. 67190100
                                                                                          # 048
                                                                                          MPN: 12604274
                                                                                          Arandela
                                                                                          de £0,47
                                                                                          de £0,47
                                                                                          Esta pieza reemplaza el número de pieza. 12604271 - and 1 more. Haga clic para ver detalles
                                                                                          # 049
                                                                                          MPN: 154716
                                                                                          TUBO DE BOMBA DE AGUA
                                                                                          - No para GD
                                                                                          de £263,33
                                                                                          de £263,33
                                                                                          # 049
                                                                                          MPN: 160833
                                                                                          TUBO DE BOMBA DE AGUA
                                                                                          - Válido para GD
                                                                                          de £19,21
                                                                                          de £19,21
                                                                                          # 050
                                                                                          MPN: 175223
                                                                                          MANGA
                                                                                          de £5,05
                                                                                          de £5,05
                                                                                          Esta pieza reemplaza el número de pieza. 122842
                                                                                          # 050
                                                                                          MPN: 175223
                                                                                          TUBERÍA DE GOMA
                                                                                          de £5,05
                                                                                          de £5,05
                                                                                          Esta pieza reemplaza el número de pieza. 122842
                                                                                          # 051
                                                                                          MPN: 13000490
                                                                                          SCREW COLLAR
                                                                                          de £0,53
                                                                                          de £0,53
                                                                                          Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
                                                                                          # 052
                                                                                          MPN: 145661
                                                                                          SOPORTE CON FUNDA
                                                                                          de £4,67
                                                                                          de £4,67
                                                                                          # 053
                                                                                          MPN: 16043224
                                                                                          TORNILLO
                                                                                          de £0,53
                                                                                          de £0,53
                                                                                          # 054
                                                                                          MPN: 127496
                                                                                          Arandela
                                                                                          de £0,54
                                                                                          de £0,54
                                                                                          Esta pieza reemplaza el número de pieza. 10516671 - and 2 more. Haga clic para ver detalles
                                                                                          # 055
                                                                                          MPN: 199834
                                                                                          CORREA DE DIRECCIÓN ASISTIDA Y AGUA
                                                                                          uso al agotamiento de 171094
                                                                                          de £15,68
                                                                                          de £15,68
                                                                                          Esta pieza reemplaza el número de pieza. 171093
                                                                                          # 055
                                                                                          MPN: 199834
                                                                                          CINTURÓN
                                                                                          - Válido hasta el motor nº. 51922
                                                                                          de £15,68
                                                                                          de £15,68
                                                                                          Esta pieza reemplaza el número de pieza. 171093
                                                                                          # 055
                                                                                          MPN: 199834
                                                                                          CINTURÓN
                                                                                          - Válido a partir del motor Nr. 51923
                                                                                          de £15,68
                                                                                          de £15,68
                                                                                          Esta pieza reemplaza el número de pieza. 171093
                                                                                          # 056
                                                                                          MPN: 176046
                                                                                          CASQUILLO PARA BY-PASS
                                                                                          - Válido a partir del motor Nr. 53756
                                                                                          de £16,63
                                                                                          de £16,63
                                                                                          # 057
                                                                                          MPN: 176047
                                                                                          MUELLE PARA BY-PASS
                                                                                          - Válido a partir del motor Nr. 53756
                                                                                          de £8,08
                                                                                          de £8,08
                                                                                          # 058
                                                                                          MPN: 176048
                                                                                          TAPÓN PARA MUELLE BY-PASS
                                                                                          - Válido a partir del motor Nr. 53756
                                                                                          de £8,49
                                                                                          de £8,49
                                                                                          # 059
                                                                                          MPN: 147278
                                                                                          O JUNTA
                                                                                          - Válido a partir del motor Nr. 53756
                                                                                          de £0,94
                                                                                          de £0,94
                                                                                          # 060
                                                                                          MPN: 11058376
                                                                                          ANILLO VIDENTE
                                                                                          - Válido a partir del motor Nr. 53756
                                                                                          de £1,50
                                                                                          de £1,50
