061 - Sistema de aire acondicionado

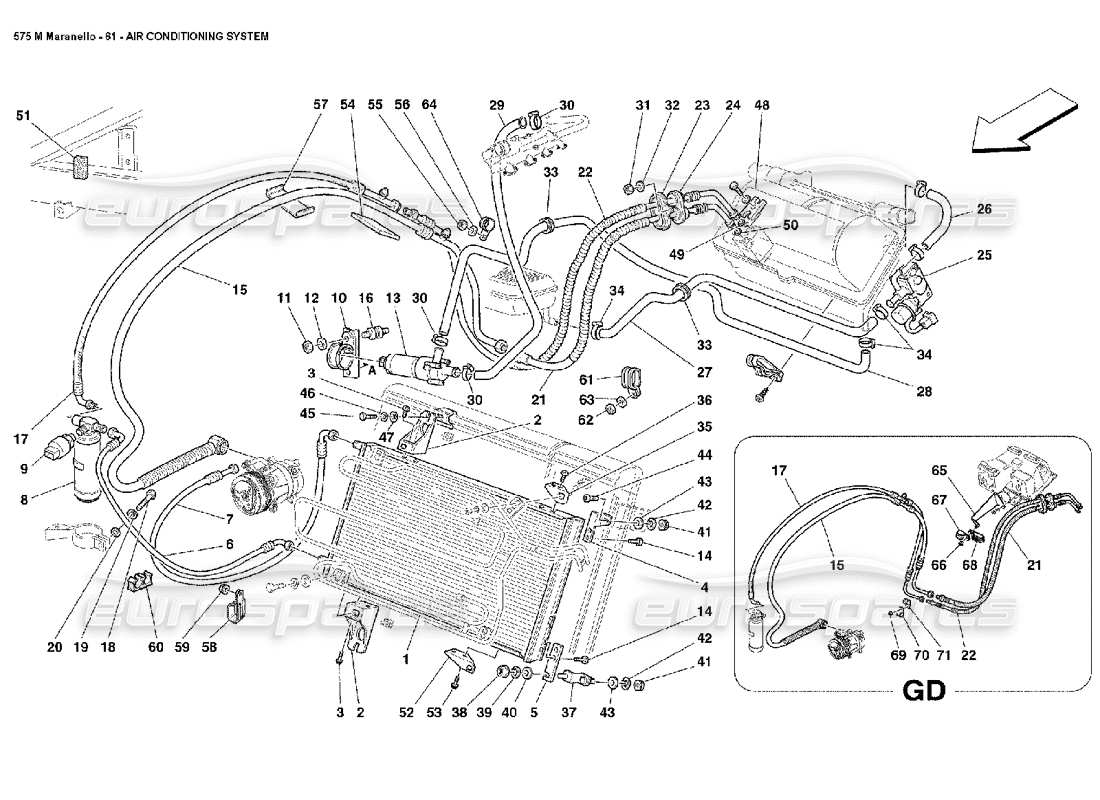

Ferrari 575M Maranello Air Conditioning System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 165395

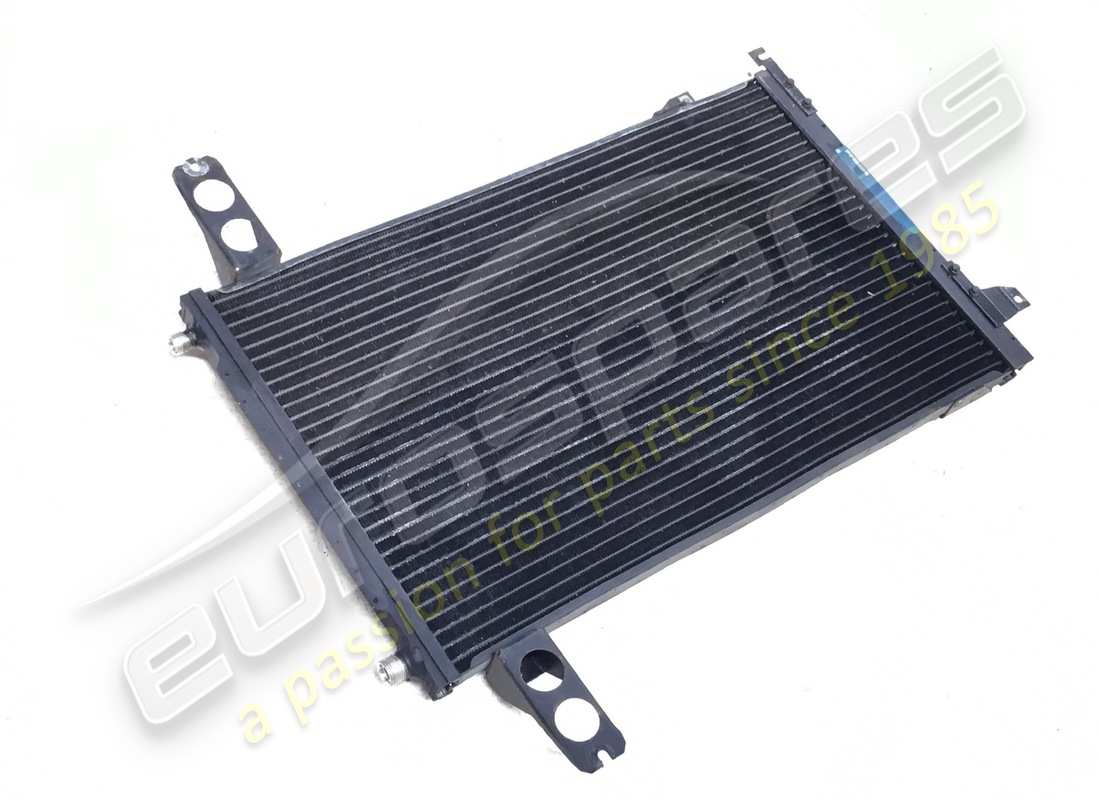

CONDENSADOR DE CA
de £209,64
de £209,64
# 002
MPN: 168481
SOPORTE DER. SOPORTE CONDENSADOR AC
de £42,83
de £42,83
# 003
MPN: 165136
TORNILLO
de £0,47
de £0,47
# 004
MPN: 165561
LH UPPER BRACKET
de £6,84
de £6,84
# 005
MPN: 168068
SOPORTE INFERIOR IZQUIERDO
de £15,44
de £15,44
# 006
MPN: 66404300
TUBO DEL CONDENSADOR AL FILTRO DESHIDRATADOR
de £89,58
de £89,58
# 007
MPN: 66404200
TUBO DEL COMPRESOR AL CONDENSADOR
de £111,37
de £111,37
# 008
MPN: 64894200
FILTRO DESHIDRATADOR
de £38,16
de £38,16
Esta pieza reemplaza el número de pieza. 64799500 - and 2 more. Haga clic para ver detalles
# 009
MPN: 66374400
PRESOSTATO DE CA
de £67,06
de £67,06
Esta pieza reemplaza el número de pieza. 64799700 - and 1 more. Haga clic para ver detalles
# 010
MPN: 63994900
SOPORTE COMPLETO
de £4,28
de £4,28
Esta pieza reemplaza el número de pieza. 64246500
# 011
MPN: 15896214
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 15896211
# 012
MPN: 10571570
Arandela
de £0,87
de £0,87
# 013
MPN: 65460300
Bomba de agua
de £50,00
de £50,00
Esta pieza reemplaza el número de pieza. 70000900 - and 3 more. Haga clic para ver detalles
# 014
MPN: 165137
TORNILLO
de £1,35
de £1,35
# 015
MPN: 65190300
TUBO DE MANGUERA AL COMPRESOR
No para GD
de £162,85
de £162,85
# 015
MPN: 67083700
TUBO DE MANGUERA AL COMPRESOR
Válido para GD
de £306,93
de £306,93
# 016
MPN: 142202
SOPORTE ANTIVIBRACIONES
de £14,62
de £14,62
# 017
MPN: 66926400
TUBO DEL FILTRO DESHIDRATADOR A MANGUERA
No para GD
de £137,59
de £137,59
# 017
MPN: 67083800
TUBO DEL FILTRO DESHIDRATADOR A MANGUERA
Válido para GD
de £253,57
de £253,57
# 018
MPN: 10902424
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10902324 - and 3 more. Haga clic para ver detalles
# 019
MPN: 127494
Arandela
(cantidad mínima de pedido = 20)
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 10516470 - and 4 more. Haga clic para ver detalles
# 020
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 021
MPN: 64791200
MANGUERA DEL EVAPORADOR A TUBO
No para GD
de £84,73
de £84,73
# 021
MPN: 65237700
MANGUERA DEL EVAPORADOR A TUBO
Válido para GD
de £203,03
de £203,03
# 022
MPN: 64791300
MANGUERA DE TUBO AL EVAPORADOR
No para GD
de £78,34
de £78,34
# 022
MPN: 65237800
MANGUERA DE TUBO AL EVAPORADOR
Válido para GD
de £181,10
de £181,10
# 023
MPN: 63961900
MARCO PORTA TUBO
de £5,64
de £5,64
# 024
MPN: 63961800
SOPORTE DE TUBO DE GOMA
de £16,48
de £16,48
# 025
MPN: 64999000
VALVE
de £82,32
de £82,32
# 026
MPN: 65201000
TUBO DE RETORNO DEL EVAPORADOR A LA VÁLVULA
Válido para GD
de £14,04
de £14,04
# 026
MPN: 66288900
TUBO DE RETORNO DEL EVAPORADOR A LA VÁLVULA
No para GD
de £17,98
de £17,98
# 027
MPN: 65237600
TUBO DE RETORNO DE VÁLVULA A NOURICE
Válido para GD
de £53,54
de £53,54
Esta pieza reemplaza el número de pieza. 67417000
# 027
MPN: 66397400
TUBO DE RETORNO DE VÁLVULA A NOURICE
No para GD
de £51,74
de £51,74
# 028
MPN: 65237500
TUBO DE ENVÍO DE BOMBA AL EVAPORADOR
Válido para GD
de £46,60
de £46,60
Esta pieza reemplaza el número de pieza. 67416900
# 028
MPN: 66288800
TUBO DE ENVÍO DE BOMBA AL EVAPORADOR
No para GD
de £84,18
de £84,18
# 029
MPN: 65122300
TUBO DE ENTREGA DEL MOTOR A LA BOMBA
No para GD
de £160,11
de £160,11
Esta pieza reemplaza el número de pieza. 65122100 - and 1 more. Haga clic para ver detalles
# 029
MPN: 65238100
TUBO DE ENTREGA DEL MOTOR A LA BOMBA
Válido para GD
de £191,88
de £191,88
# 030
MPN: 190345
SCREW COLLAR
de £0,47
de £0,47
# 031
MPN: 169180
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12574121
# 032
MPN: 12638124
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12638101 - and 1 more. Haga clic para ver detalles
# 033
MPN: 10459087
PASACABLES
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 10396980 que tenemos en stock.
# 034
MPN: 13000490
SCREW COLLAR
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
# 035
MPN: 169463
soporte
de £4,80
de £4,80
# 036
MPN: 165136
TORNILLO
de £0,47
de £0,47
# 037
MPN: 156989
PLATO PEQUEÑO
de £4,69
de £4,69
# 038
MPN: 15896214
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 15896211
# 039
MPN: 127494
Arandela
(cantidad mínima de pedido = 20)
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 10516470 - and 4 more. Haga clic para ver detalles
# 040
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 041
MPN: 15896214
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 15896211
# 042
MPN: 127494
Arandela
(cantidad mínima de pedido = 20)
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10516470 - and 4 more. Haga clic para ver detalles
# 043
MPN: 12648224
Arandela
de £0,47
de £0,47
# 044
MPN: 14778814
TORNILLO
de £1,02
de £1,02
# 045
MPN: 14778814
TORNILLO
de £1,01
de £1,01
# 046
MPN: 127494
Arandela
(cantidad mínima de pedido = 20)
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10516470 - and 4 more. Haga clic para ver detalles
# 047
MPN: 14496424
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 14496401 - and 3 more. Haga clic para ver detalles
# 048
MPN: 175836
soporte
de £2,21
de £2,21
# 049
MPN: 175835

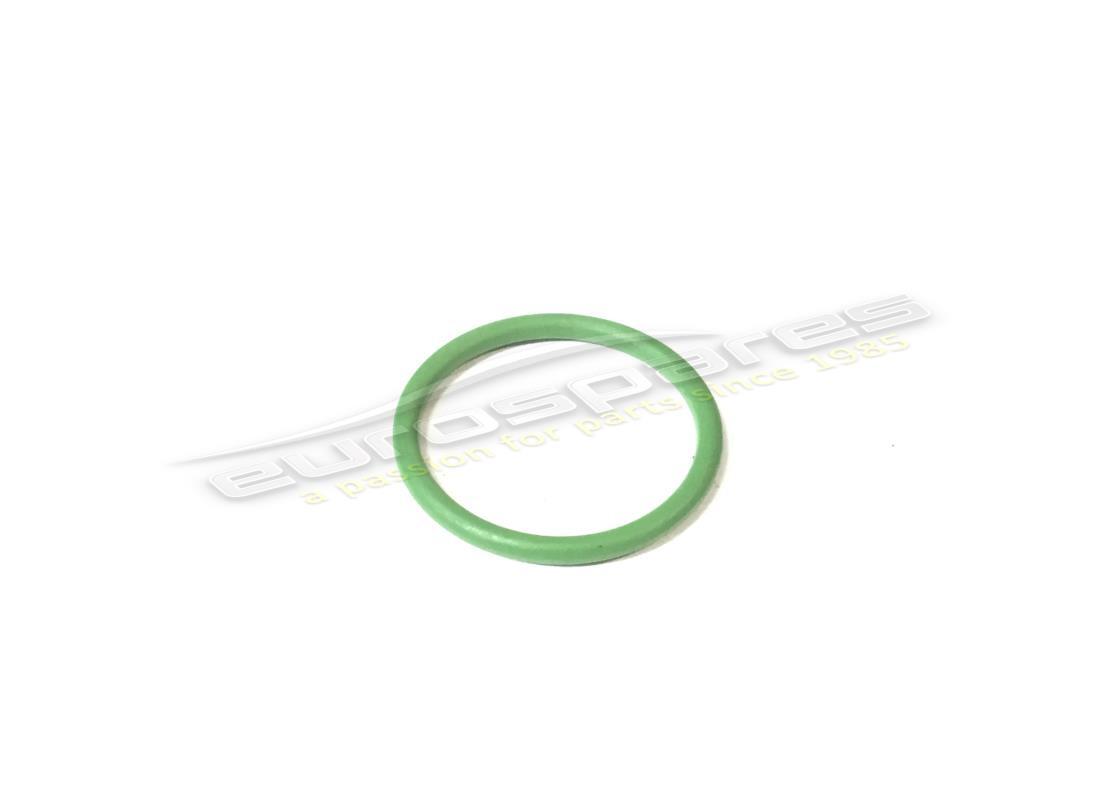

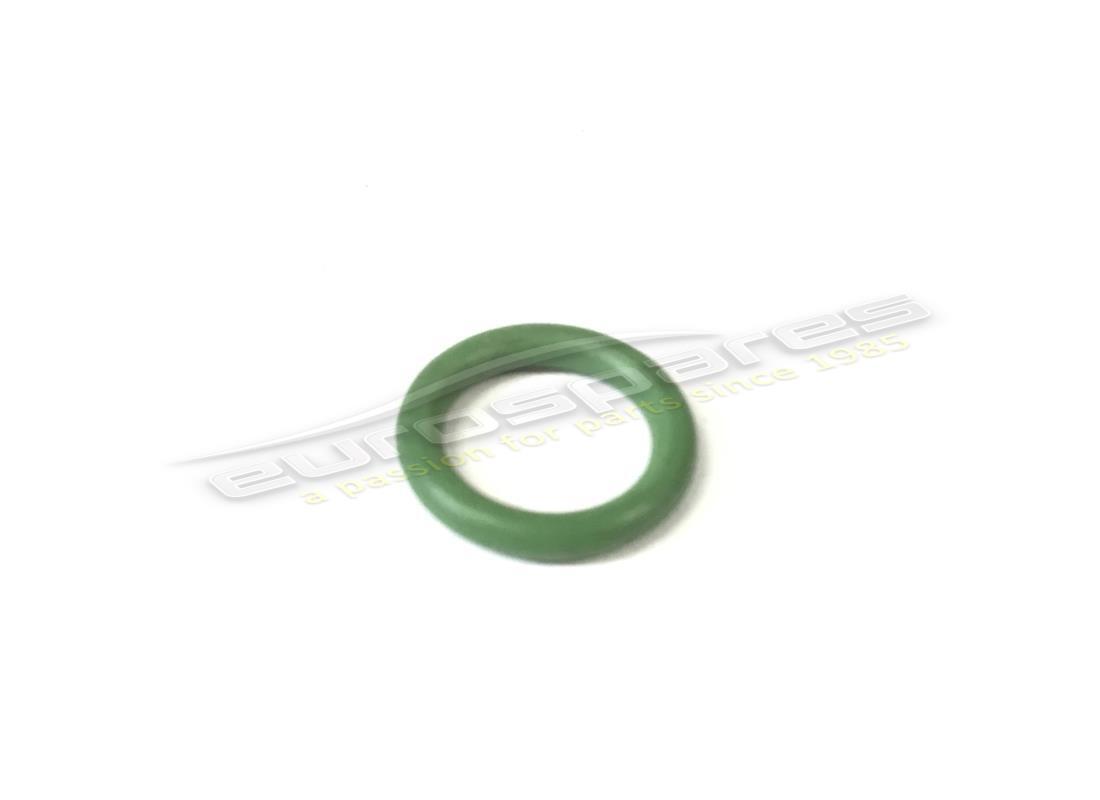

O JUNTA
de £0,67
de £0,67
# 050
MPN: 177655
O JUNTA
de £25,54
de £25,54
# 051
MPN: 65357600
JUNTA ANTIVIBRACIONES
de £4,13
de £4,13
# 052
MPN: 177507
soporte
de £5,83
de £5,83
# 053
MPN: 165136
TORNILLO
de £0,47
de £0,47
# 054
MPN: 142798
ESPESOR DE GOMA
de £0,73
de £0,73
# 055
MPN: 102741
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
# 056
MPN: 10519424
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10519401 - and 3 more. Haga clic para ver detalles
# 057
MPN: 159147
ESPESOR DE GOMA
de £0,47
de £0,47
# 058
MPN: 139512
SOPORTE CON FUNDA
de £1,20
de £1,20
# 059
MPN: 102948
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12574211 - and 4 more. Haga clic para ver detalles
# 060
MPN: 140728
CLIP DE FIJACIÓN
de £0,47
de £0,47
# 061
MPN: 61712500
SOPORTE CON FUNDA
de £0,88
de £0,88
# 062
MPN: 102741
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
# 063
MPN: 10519424
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10519401 - and 3 more. Haga clic para ver detalles
# 064
MPN: 10442090
SOPORTE CON FUNDA
de £0,47
de £0,47
# 065
MPN: 67118000
SOPORTE DE FIJACIÓN DE TUBOS DE CA
- Válido para F1 - Válido para GD
# 066
MPN: 102948
TUERCA
- Válido para F1 - Válido para GD
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12574211 - and 4 more. Haga clic para ver detalles
# 067
MPN: 10441590
SOPORTE CON FUNDA
- Válido para F1 - Válido para GD
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10113600
# 068
MPN: 61712500
SOPORTE CON FUNDA
- Válido para F1 - Válido para GD
de £0,88
de £0,88
# 069
MPN: 102741
TUERCA
- Válido para GD
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
# 070
MPN: 10441390
SOPORTE CON FUNDA
- Válido para GD
de £0,47
de £0,47
# 071
MPN: 10441590
SOPORTE CON FUNDA
- Válido para GD
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10113600
