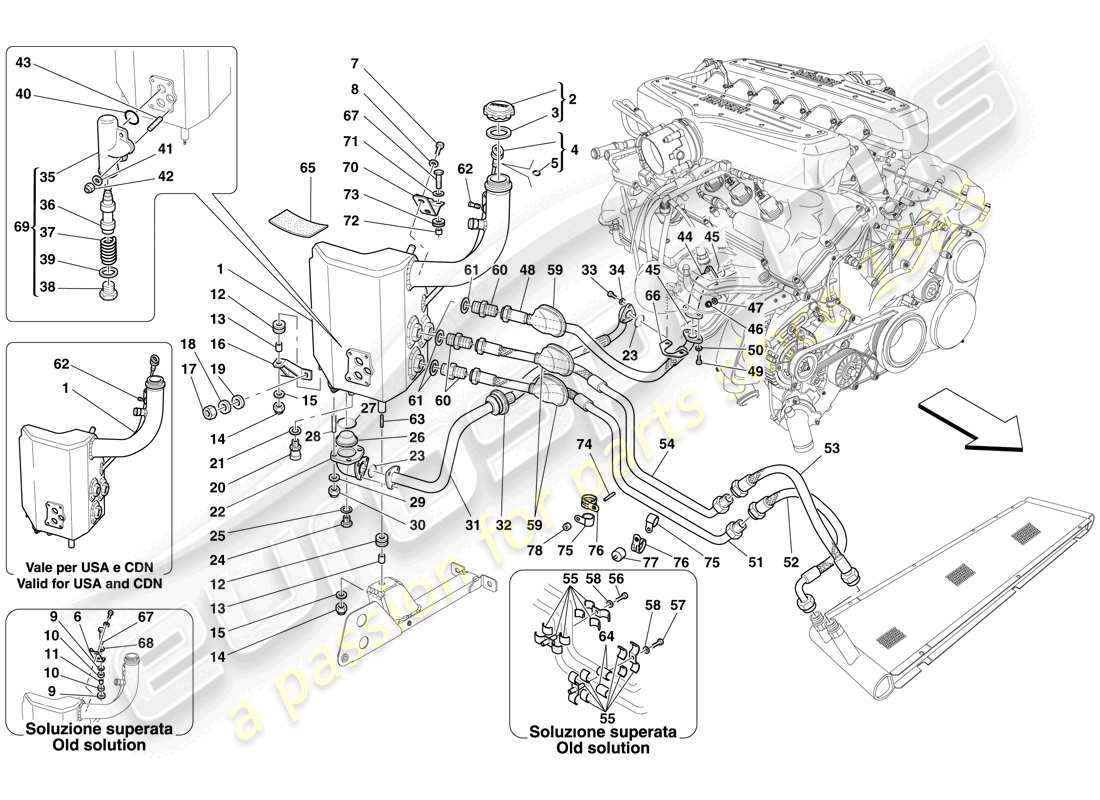

0020 - Sistema de lubricación - Tanque
Ferrari 599 GTB Fiorano (Europe) LUBRICATION SYSTEM - TANK Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 224541

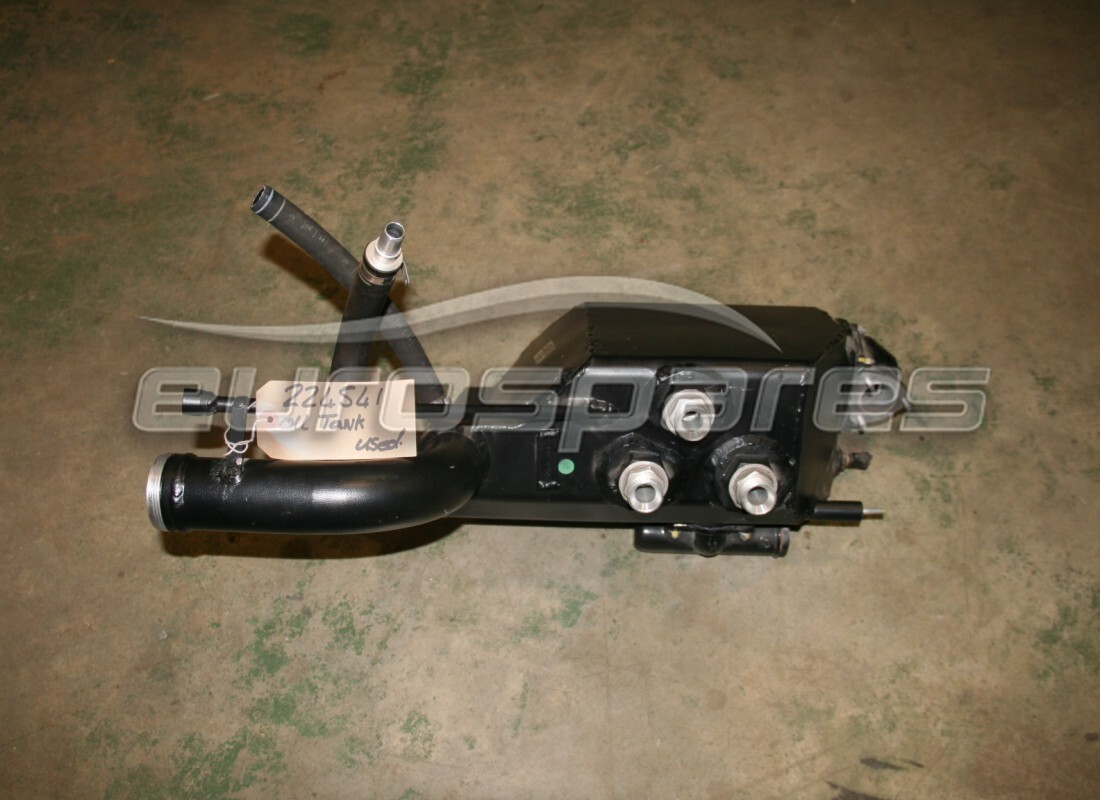

TANQUE DE ACEITE
de £891,45
de £891,45
# 002
MPN: 175708
GORRA COMPLETA
de £184,02
de £184,02
Esta pieza reemplaza el número de pieza 142790 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 003
MPN: 175709
empaquetadura
de £22,64
de £22,64
Esta pieza reemplaza el número de pieza. 142792
# 004
MPN: 225788
VARILLA GRADUADA
de £78,32
de £78,32
# 005
MPN: 121813
JUNTA TÓRICA
-Ya no se suministra- -Reemplazado por 233118-
de £0,54
de £0,54
# 005
MPN: 233118
JUNTA TÓRICA
de £4,42
de £4,42
# 006
MPN: 218428
SOPORTE SUPERIOR
-Solución obsoleta-
de £22,25
de £22,25
# 007
MPN: 10902024
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10902011 - and 2 more. Haga clic para ver detalles
# 008
MPN: 12620474
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12620479 - and 1 more. Haga clic para ver detalles
# 009
MPN: 107979
GORRA
de £1,14
de £1,14
# 010
MPN: 107978
ALMOHADILLA
de £1,11
de £1,11
# 011
MPN: 107980
CALCE
-Solución obsoleta-
de £1,64
de £1,64
# 012
MPN: 103549
PASACABLES
de £0,74
de £0,74
# 013
MPN: 149707
CALCE
de £0,66
de £0,66
# 014
MPN: 14059214
TUERCA
de £0,53
de £0,53
# 015
MPN: 12643724
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 016
MPN: 194451
SOPORTE INFERIOR
de £24,53
de £24,53
# 017
MPN: 16043434
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 13825824 - and 1 more. Haga clic para ver detalles
# 018
MPN: 12647024
Arandela
Sustitución
Sustitución
# 019
MPN: 12601374
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 10615474 - and 6 more. Haga clic para ver detalles
# 020
MPN: 180137
SENSOR DE TEMPERATURA
de £8,34
de £8,34
# 021
MPN: 153722
empaquetadura
de £6,95
de £6,95
# 022
MPN: 210914
RECOGIDA DEL TANQUE DE ACEITE
de £311,44
de £311,44
# 023
MPN: 153628
empaquetadura
de £0,53
de £0,53
# 024
MPN: 10300711
GORRA
de £0,58
de £0,58
Esta pieza reemplaza el número de pieza. 10300771
# 025
MPN: 10257060
empaquetadura
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10253060 - and 2 more. Haga clic para ver detalles
# 026
MPN: 100332
FILTRO DE SUMADOR
de £10,21
de £10,21
Esta pieza reemplaza el número de pieza. 240387 - and 11 more. Haga clic para ver detalles
# 027
MPN: 125521
JUNTA TÓRICA
de £6,27
de £6,27
# 028
MPN: 11500424
PERNO PRISIONERO
de £0,48
de £0,48
Esta pieza reemplaza el número de pieza. 11500421
# 029
MPN: 12601274
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 030
MPN: 102948
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
# 031
MPN: 224291
TUBO DE ACEITE DE BOMBA A RECOGIDA
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 031
MPN: 234734
TUBO DE ACEITE DE BOMBA A RECOGIDA
-Aplicable después del agotamiento de 224291-
de £1.375,06
de £1.375,06
Esta pieza reemplaza el número de pieza. 224291 - and 1 more. Haga clic para ver detalles
# 032
MPN: 202151
BRAMIDO
de £27,36
de £27,36
# 033
MPN: 14433124
TORNILLO
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 14433121
# 034
MPN: 12604274
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12604271 - and 1 more. Haga clic para ver detalles
# 035
MPN: 227443
CUERPO DE LA VÁLVULA
-Reemplazado por 235648 ref. 69- -Ya no se suministra-
de £318,63
de £318,63
# 036
MPN: 163951
VÁLVULA TERMOSTATO
-Reemplazado por 235648 ref. 69- -Ya no se suministra-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 157413
# 037
MPN: 136867
PRIMAVERA
-Reemplazado por 235648 ref. 69- -Ya no se suministra-
de £5,70
de £5,70
# 038
MPN: 136868
GORRA
-Reemplazado por 235648 ref. 69- -Ya no se suministra-
de £17,28
de £17,28
# 039
MPN: 10303460
empaquetadura
-Reemplazado por 235648 ref. 69- -Ya no se suministra-
de £0,47
de £0,47
# 040
MPN: 139934
JUNTA TÓRICA
de £0,47
de £0,47
# 041
MPN: 10519424
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 10519401 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 042
MPN: 102741
TUERCA
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 12575411 - and 1 more. Haga clic para ver detalles
# 043
MPN: 13540924
PERNO PRISIONERO
de £0,74
de £0,74
Esta pieza reemplaza el número de pieza. 13540921
# 044
MPN: 219688
TUBO DE SALIDA DE ACEITE
de £85,54
de £85,54
# 045
MPN: 153628
empaquetadura
de £0,53
de £0,53
# 046
MPN: 177778
TUERCA
de £0,84
de £0,84
Esta pieza reemplaza el número de pieza 133215 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 047
MPN: 12604474
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 12604479 que tenemos en stock.
# 048
MPN: 225621
TUBO DE ACEITE DEL MOTOR AL TANQUE
-Ya no se suministra- -Reemplazado por 246353-
Sustitución
Sustitución
# 048
MPN: 246353
TUBO DE ACEITE DEL MOTOR AL TANQUE
de £321,83
de £321,83
Esta pieza reemplaza el número de pieza. 225621 - and 1 more. Haga clic para ver detalles
# 049
MPN: 16043524
TORNILLO
de £0,47
de £0,47
# 050
MPN: 12604474
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 12604479 que tenemos en stock.
# 051
MPN: 225623
TUBO DE ACEITE DEL TANQUE AL RADIADOR
de £254,81
de £254,81
# 052
MPN: 225628
TUBO DE ACEITE DEL TANQUE AL RADIADOR
de £1.860,84
de £1.860,84
# 053
MPN: 225630
TUBO DE ACEITE DEL RADIADOR AL TANQUE
de £582,69
de £582,69
# 054
MPN: 225633
TUBO DE ACEITE DEL RADIADOR AL TANQUE
de £2.274,74
de £2.274,74
# 055
MPN: 218425
SOPORTE DE FIJACIÓN
de £122,68
de £122,68
# 056
MPN: 10903711
TORNILLO
de £0,54
de £0,54
# 057
MPN: 10903424
TORNILLO
de £1,64
de £1,64
# 058
MPN: 12604274
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12604271 - and 1 more. Haga clic para ver detalles
# 059
MPN: 202152
BRAMIDO
de £51,50
de £51,50
# 060
MPN: 138150
CONECTOR
de £17,64
de £17,64
# 061
MPN: 144487
empaquetadura
de £18,15
de £18,15
# 062
MPN: 117715
CONECTOR ROSCADO
-No para EE.UU., CDN-
de £2,37
de £2,37
Esta pieza reemplaza el número de pieza. 119607
# 062
MPN: 14326101
GORRA
-Aplicable para EE.UU., CDN-
de £0,72
de £0,72
# 063
MPN: 11500524
PERNO PRISIONERO
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza 11500521 que tenemos en stock.
# 064
MPN: 228208
MANGA
-D. 22 X 3 X 35-
de £6,20
de £6,20
# 064
MPN: 228209
MANGA
-D. 28 X 3 X 35-
de £4,24
de £4,24
# 065
MPN: 142798
CUÑA DE GOMA
de £0,85
de £0,85
# 066
MPN: 231837
BLINDAJE
de £33,02
de £33,02
# 067
MPN: 10902824
TORNILLO
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 10902821 que tenemos en stock.
# 068
MPN: 12620474
Arandela
-Solución obsoleta-
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12620479 - and 1 more. Haga clic para ver detalles
# 069
MPN: 235648
VÁLVULA TERMOSTATO COMPLETA
de £453,01
de £453,01
Esta pieza reemplaza el número de pieza. 163951
# 070
MPN: 252336
SOPORTE SUPERIOR
de £14,88
de £14,88
# 071
MPN: 12643724
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 072
MPN: 149707
CALCE
de £0,67
de £0,67
# 073
MPN: 103549
PASACABLES
de £0,74
de £0,74
# 074
MPN: 11501024
PERNO PRISIONERO
de £1,14
de £1,14
Esta pieza reemplaza el número de pieza. 11501021
# 075
MPN: 10441790
SOPORTE CON FUNDA
de £0,53
de £0,53
# 076
MPN: 10442190
SOPORTE CON FUNDA
de £0,51
de £0,51
# 077
MPN: 102947
AMORTIGUADOR DE VIBRACIONES
de £7,45
de £7,45
Esta pieza reemplaza el número de pieza. 102007 - and 14 more. Haga clic para ver detalles
# 078
MPN: 13604115
CALCE
de £0,85
de £0,85
Esta pieza reemplaza el número de pieza. 13604111
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (EUROPE) BOMBA DE ACEITE / AGUA DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE ENFRIAMIENTO - RADIADOR Y TANQUE COLECTOR DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (EUROPE) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (EUROPE) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (EUROPE) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (EUROPE) RADIADOR DE REFRIGERACIÓN DE CAJA DE DIFERENCIAL Y CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (EUROPE) ENGRANAJES DEL EJE DE LA CAJA DE CAMBIOS PRIMARIO Y BOMBA DE ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (EUROPE) ENGRANAJES DEL EJE DE LA CAJA DE CAMBIOS SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (EUROPE) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (EUROPE) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI 599 GTB FIORANO (EUROPE) MANDOS EXTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (EUROPE) TUBO CONECTOR MOTOR/CAJA DE CAMBIOS Y AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (EUROPE) DIFERENCIAL Y EJE DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (EUROPE) CONTROL DE FRENO Y EMBRAGUE HIDRÁULICO DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (EUROPE) ELECTRONIC ACCELERATOR PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (EUROPE) PEDALERA DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (EUROPE) F1 CONTROL HIDRÁULICO DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (EUROPE) POWER UNIT AND TANK DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (EUROPE) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (EUROPE) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (EUROPE) PINZA DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (EUROPE) PINZA DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (EUROPE) CONTROL DEL FRENO DE ESTACIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (EUROPE) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (EUROPE) DEPÓSITO DE LIQUIDO HIDRÁULICO, BOMBA Y BOBINA PARA SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (EUROPE) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (EUROPE) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (EUROPE) SUSPENSIÓN DELANTERA - BRAZOS Y BARRA ESTABILIZADORA DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (EUROPE) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (EUROPE) SUSPENSIÓN TRASERA - BRAZOS Y BARRA ESTABILIZADORA DIAGRAMA DE PIEZAS")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (EUROPE) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (EUROPE) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (EUROPE) ALTERNADOR, MOTOR DE ARRANQUE Y COMPRESOR DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE CA - TUBOS DE FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE CA - TUBERÍAS DE AGUA DIAGRAMA DE PIEZAS")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (EUROPE) UNIDAD DE EVAPORADOR Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (EUROPE) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (EUROPE) DOCUMENTACIÓN Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (EUROPE) RUEDA DE REPUESTO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (EUROPE) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (EUROPE) CARROCERIA - TECHO DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (EUROPE) BARRA ANTIVUELCO DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (EUROPE) ESTRUCTURAS Y ELEMENTOS DELANTERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (EUROPE) ESTRUCTURAS Y ELEMENTOS, CENTRO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (EUROPE) ESTRUCTURAS Y ELEMENTOS TRASERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (EUROPE) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI 599 GTB FIORANO (EUROPE) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (EUROPE) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (EUROPE) AISLAMIENTO DEL CORTAFUEGOS DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (EUROPE) AISLAMIENTO DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (EUROPE) AISLAMIENTO DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (EUROPE) MOLDURAS Y ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (EUROPE) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (EUROPE) ADORNO DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (EUROPE) TAPA DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (EUROPE) TAPA DEL MALETERO Y TAPA DEL LLENADO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (EUROPE) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (EUROPE) PUERTAS - MECANISMO DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (EUROPE) PUERTAS - VENTANAS ELÉCTRICAS Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (EUROPE) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (EUROPE) ASIENTO DELANTERO COMPLETO Y CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (EUROPE) ASIENTO DELANTERO - ACABADO Y COMPONENTES INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (EUROPE) ASIENTO DELANTERO - GUÍAS Y MECANISMOS DE AJUSTE DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (EUROPE) ASIENTO DE CARRERAS DELANTERO - RIELES Y MECANISMO DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (EUROPE) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (EUROPE) ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (EUROPE) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (EUROPE) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (EUROPE) BOLSA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (EUROPE) INSTRUMENTACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (EUROPE) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (EUROPE) ACABADO EXTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (EUROPE) SENSOR DE MOVIMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (EUROPE) ECU DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (EUROPE) ECU DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (EUROPE) ECU DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (EUROPE) ECU Y DISPOSITIVOS DEL SISTEMA ANTIRROBO DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE ALTA FIDELIDAD DIAGRAMA DE PIEZAS")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (EUROPE) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (EUROPE) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (EUROPE) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (EUROPE) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI 599 GTB FIORANO (EUROPE) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (EUROPE) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (EUROPE) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (EUROPE) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE DISTRIBUCIÓN - EMPUJADORES Y EJES DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (EUROPE) FUEL SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (EUROPE) BOMBA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (EUROPE) FUEL TANK - FILLER NECK AND PIPES DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (EUROPE) DEPÓSITO DE COMBUSTIBLE - AISLAMIENTO Y PROTECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (EUROPE) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI 599 GTB FIORANO (EUROPE) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (EUROPE) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE ESCAPE DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE ESCAPE TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (EUROPE) SISTEMA DE SOPLADO DIAGRAMA DE PIEZAS")
