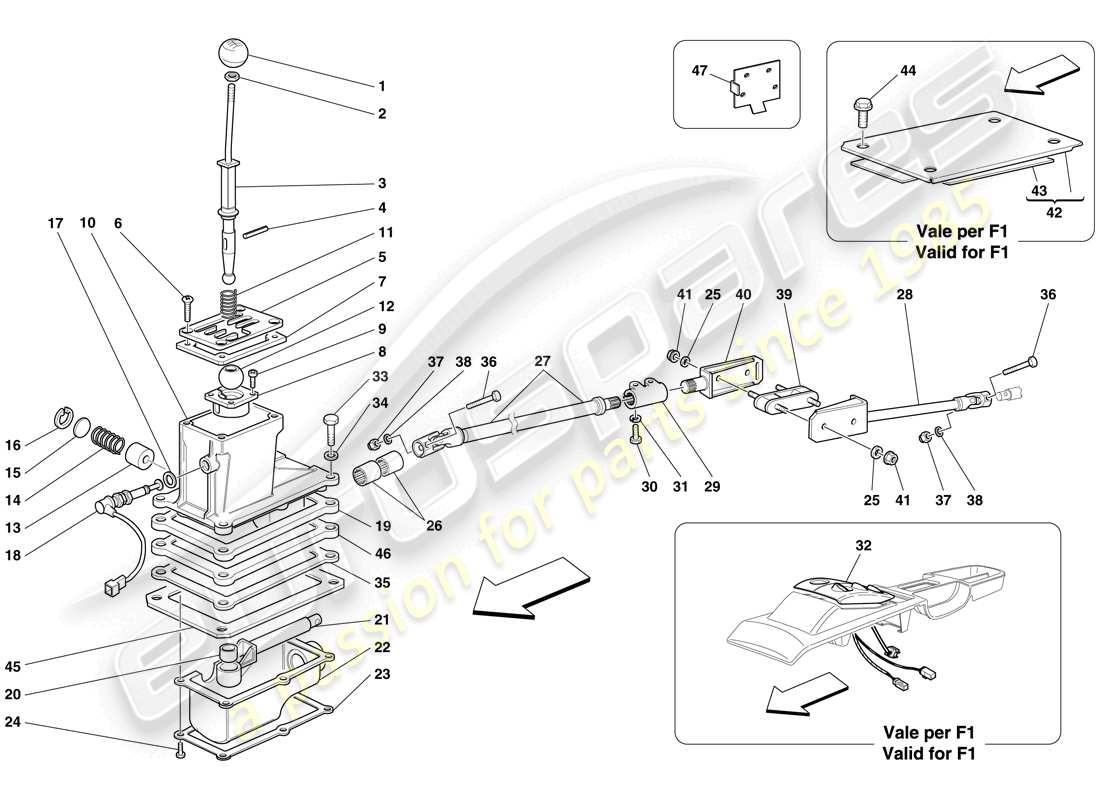

0031 - MANDOS EXTERNOS DE LA CAJA DE CAMBIOS
Ferrari 599 GTB Fiorano (RHD) EXTERNAL GEARBOX CONTROLS Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 156712
MANDO
-Estándar- -No para caja de cambios F1-
de £94,40
de £94,40
Esta pieza reemplaza el número de pieza. 154800
# 001
MPN: 223131
MANDO
-Versión de carbono- -No para caja de cambios F1-
de £537,95
de £537,95
# 002
MPN: 108010
nuez de jaque
-No para caja de cambios F1-
de £5,46
de £5,46
Esta pieza reemplaza el número de pieza. 103312 - and 1 more. Haga clic para ver detalles
# 003
MPN: 195332
PALANCA DE CAMBIOS
-Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 221915-
de £696,23
de £696,23
# 003
MPN: 221633
PALANCA DE CAMBIOS
-No para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 232624-
Sustitución
Sustitución
# 003
MPN: 221915
PALANCA DE CAMBIOS
-Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 233397-
Sustitución
Sustitución
# 003
MPN: 232624
PALANCA DE CAMBIOS
-No para GD- -No para caja de cambios F1-
de £1.717,01
de £1.717,01
Esta pieza reemplaza el número de pieza. 221633
# 003
MPN: 233397
PALANCA DE CAMBIOS
-Aplicable para GD- -No para caja de cambios F1-
de £1.413,80
de £1.413,80
Esta pieza reemplaza el número de pieza. 221915
# 004
MPN: 146994
ALFILER
-No para caja de cambios F1-
de £30,15
de £30,15
# 005
MPN: 175705
SELECTOR DE MARCHAS
-Estándar- -Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 236332-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 171787
# 005
MPN: 177024
SELECTOR DE MARCHAS
-Para versión trim con pomo de carbono- -Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 237487-
de £1.715,15
de £1.715,15
# 005
MPN: 225934
SELECTOR DE MARCHAS
-Estándar- -No para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 233992-
Sustitución
Sustitución
# 005
MPN: 225935
SELECTOR DE MARCHAS
-Para versión trim con pomo de carbono- -No para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 235656-
Sustitución
Sustitución
# 005
MPN: 233992
SELECTOR DE MARCHAS
-Estándar- -No para GD- -Aplicable hasta Ass. No. 75653- -No para caja de cambios F1- -Aplicable hasta agotamiento-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 225934
# 005
MPN: 234935
SELECTOR DE MARCHAS
-Estándar- -No para GD- -Aplicable desde Ass. No. 75654- -No para la caja de cambios F1- -Aplicable después del agotamiento de 233992-
de £3.882,77
de £3.882,77
Esta pieza reemplaza el número de pieza. 233992
# 005
MPN: 235656
SELECTOR DE MARCHAS
-Para versión trim con pomo de carbono- -No para GD- -Aplicable hasta Ass. No. 75653- -No para caja de cambios F1- -Aplicable hasta agotamiento-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 225935
# 005
MPN: 236332
SELECTOR DE MARCHAS
-Estándar- -Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 242564-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 175705
# 005
MPN: 237487
SELECTOR DE MARCHAS
-Para versión trim con pomo de carbono- -Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 242565-
Sustitución
Sustitución
# 005
MPN: 241666
SELECTOR DE MARCHAS
-Para versión trim con pomo de carbono- -No para GD- -Aplicable a partir de Ass. No. 75654- -No para la caja de cambios F1- -Aplicable después del agotamiento de 235656-
de £1.207,50
de £1.207,50
Esta pieza reemplaza el número de pieza. 235656
# 005
MPN: 242564
SELECTOR DE MARCHAS
-Estándar- -Aplicable para GD- -No para caja de cambios F1-
de £2.673,17
de £2.673,17
Esta pieza reemplaza el número de pieza. 236332
# 005
MPN: 242565
SELECTOR DE MARCHAS
-Para versión trim con pomo de carbono- -Aplicable para GD- -No para caja de cambios F1-
de £1.920,58
de £1.920,58
Esta pieza reemplaza el número de pieza. 237487
# 006
MPN: 209152
TORNILLO
-No para caja de cambios F1-
de £4,94
de £4,94
Esta pieza reemplaza el número de pieza. 69928200
# 007
MPN: 168955
empaquetadura
-No para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 232983-
de £24,52
de £24,52
# 007
MPN: 171823
empaquetadura
-Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 233413-
de £39,74
de £39,74
# 007
MPN: 232983
empaquetadura
-No para GD- -No para caja de cambios F1-
de £76,25
de £76,25
# 007
MPN: 233413
empaquetadura
-Aplicable para GD- -No para caja de cambios F1-
de £462,45
de £462,45
# 008
MPN: 154741
COJINETE
-No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 235980-
de £22,53
de £22,53
# 008
MPN: 235980
COJINETE
-No para caja de cambios F1-
de £138,30
de £138,30
# 009
MPN: 14303024
TORNILLO
-No para caja de cambios F1-
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 14303021 - and 1 more. Haga clic para ver detalles
# 010
MPN: 199725
TORRE
-No para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 235983-
de £758,22
de £758,22
# 010
MPN: 208139
TORRE
-Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 236149-
de £931,07
de £931,07
# 010
MPN: 235983
TORRE
-No para GD- -No para caja de cambios F1-
Sustitución
Sustitución
# 010
MPN: 236149
TORRE
-Aplicable para GD- -No para caja de cambios F1-
Sustitución
Sustitución
# 011
MPN: 147561
PRIMAVERA
-No para caja de cambios F1-
Sustitución
Sustitución
# 011
MPN: 159137
PRIMAVERA
-No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 147561-
de £86,97
de £86,97
Esta pieza reemplaza el número de pieza. 147561
# 012
MPN: 154745
PELOTA
-No para caja de cambios F1-
de £255,30
de £255,30
# 013
MPN: 178692
VARA
-No para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 235982-
de £7,71
de £7,71
# 013
MPN: 178692
VARA
-Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 236150-
de £7,71
de £7,71
# 013
MPN: 235982
VARA
-No para GD- -No para caja de cambios F1-
de £214,94
de £214,94
# 013
MPN: 236150
VARA
-Aplicable para GD- -No para caja de cambios F1-
de £302,00
de £302,00
# 014
MPN: 103318
PRIMAVERA
-Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 231465-
de £1,90
de £1,90
Esta pieza reemplaza el número de pieza. 522483
# 014
MPN: 147790
PRIMAVERA
-No para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 231338-
de £19,81
de £19,81
# 014
MPN: 231338
PRIMAVERA
-No para GD- -No para caja de cambios F1-
de £40,73
de £40,73
# 014
MPN: 231465
PRIMAVERA
-Aplicable para GD- -No para caja de cambios F1-
de £66,05
de £66,05
# 015
MPN: 156101
TAPA DE RETENEDOR DE RESORTE
-No para caja de cambios F1-
de £5,21
de £5,21
# 016
MPN: 103326
ANILLO VIDENTE
-No para caja de cambios F1-
de £0,30
de £0,30
# 017
MPN: 12601574
Arandela
-No para caja de cambios F1-
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 106616 - and 2 more. Haga clic para ver detalles
# 018
MPN: 115980
INTERRUPTOR DE BOTÓN
-No para caja de cambios F1-
de £143,63
de £143,63
Esta pieza reemplaza el número de pieza. 104320
# 019
MPN: 155813
empaquetadura
-No para GD- -No para caja de cambios F1-
Sustitución
Sustitución
# 019
MPN: 212981
empaquetadura
-Aplicable para GD- -No para caja de cambios F1-
de £82,10
de £82,10
Esta pieza reemplaza el número de pieza. 158341
# 020
MPN: 127446
ASIENTO DE BOLA PARA JUNTA
-No para caja de cambios F1-
de £17,61
de £17,61
Esta pieza reemplaza el número de pieza. 104316 - and 1 more. Haga clic para ver detalles
# 021
MPN: 155480
BALANCÍN EN TORRE
-No para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 235671-
de £318,33
de £318,33
# 021
MPN: 155480
BALANCÍN EN TORRE
-Aplicable para GD- -No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 233398-
de £318,33
de £318,33
# 021
MPN: 233398
BALANCÍN EN TORRE
-Aplicable para GD- -No para caja de cambios F1-
de £1.194,68
de £1.194,68
# 021
MPN: 235671
BALANCÍN EN TORRE
-No para GD- -No para caja de cambios F1-
de £606,12
de £606,12
# 022
MPN: 156128
BRAMIDO
-No para GD- -No para caja de cambios F1-
de £131,15
de £131,15
# 022
MPN: 157962
BRAMIDO
-Aplicable para GD- -No para caja de cambios F1-
de £153,65
de £153,65
# 023
MPN: 156129
Marco
-No para GD- -No para caja de cambios F1-
de £9,12
de £9,12
# 023
MPN: 157961
Marco
-Aplicable para GD- -No para caja de cambios F1-
de £25,30
de £25,30
# 024
MPN: 10444621
TORNILLO
-No para caja de cambios F1-
de £0,52
de £0,52
# 025
MPN: 12601374
Arandela
-No para caja de cambios F1-
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10615474 - and 6 more. Haga clic para ver detalles
# 026
MPN: 143775
COJINETE
-No para caja de cambios F1-
Sustitución
Sustitución
# 026
MPN: 183982
COJINETE
-18 X 24 X 20- -Solución alternativa- -No para caja de cambios F1-
de £24,21
de £24,21
# 027
MPN: 214940
BARRA DE CONTROL DE LA CAJA DE CAMBIOS DELANTERA
-No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 231118-
Sustitución
Sustitución
# 027
MPN: 231118
BARRA DE CONTROL DE LA CAJA DE CAMBIOS DELANTERA
-No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 234829-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 214940
# 027
MPN: 234829
BARRA DE CONTROL DE LA CAJA DE CAMBIOS DELANTERA
-No para caja de cambios F1-
de £1.764,89
de £1.764,89
Esta pieza reemplaza el número de pieza. 231118
# 028
MPN: 214821
BARRA DE CONTROL DE LA CAJA DE CAMBIOS TRASERA
-No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 231206-
Sustitución
Sustitución
# 028
MPN: 231206
BARRA DE CONTROL DE LA CAJA DE CAMBIOS TRASERA
-No para caja de cambios F1-
de £1.669,57
de £1.669,57
Esta pieza reemplaza el número de pieza. 214821
# 029
MPN: 155473
TERMINAL
-No para caja de cambios F1-
de £289,17
de £289,17
# 030
MPN: 16043624
TORNILLO
-No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 16043634-
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 106526 - and 1 more. Haga clic para ver detalles
# 030
MPN: 16043634
TORNILLO
-No para caja de cambios F1-
de £0,53
de £0,53
# 031
MPN: 127496
Arandela
-No para caja de cambios F1-
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 10516671 - and 2 more. Haga clic para ver detalles
# 032
MPN: 219152

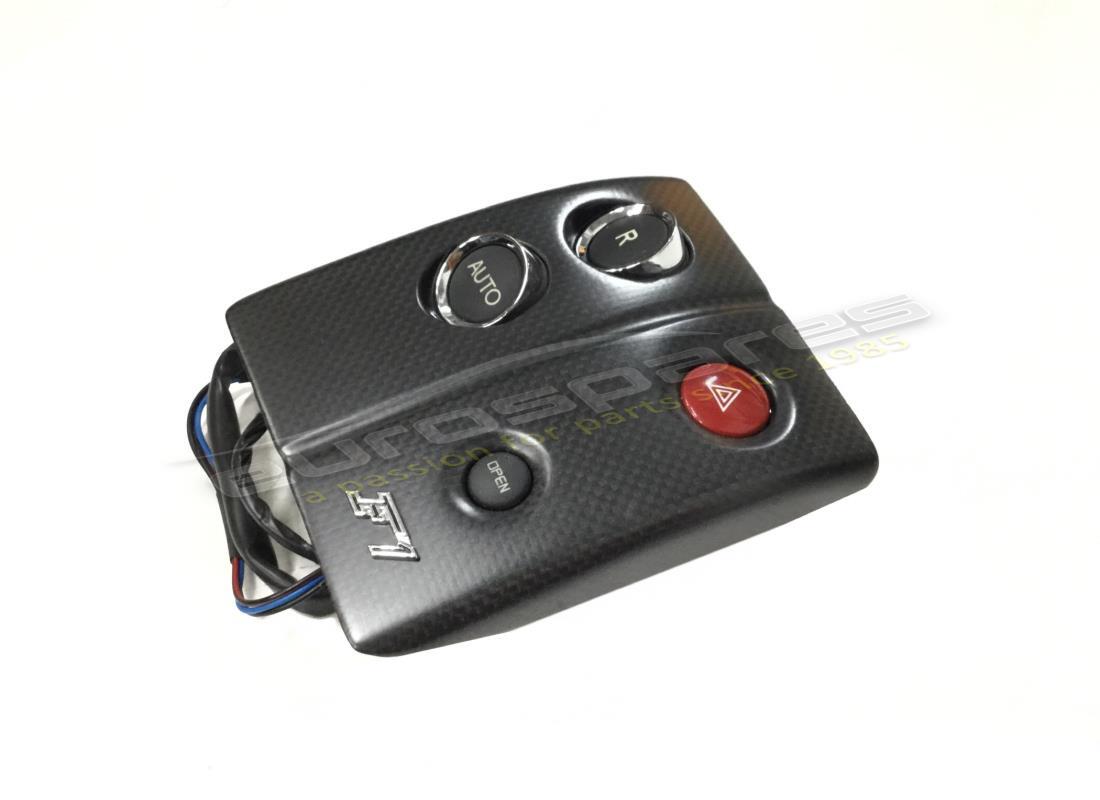

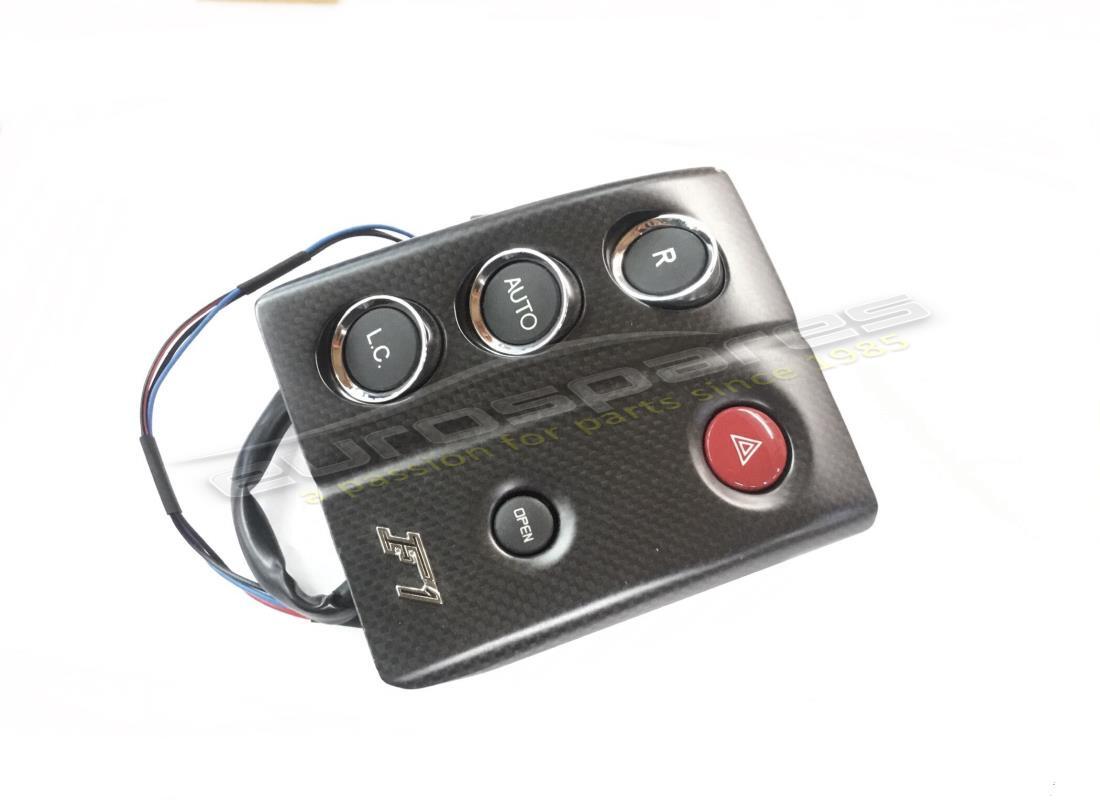

F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-No para EE. UU., CDN, GD- -Aplicable para caja de cambios F1- -Ya no se suministra- -Reemplazado por 246336-
Sustitución
Sustitución
# 032
MPN: 219153
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Aplicable para EE.UU., CDN- -Aplicable para caja de cambios F1- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 032
MPN: 219153
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Aplicable para USA LIGHT- -Aplicable para caja de cambios F1- -Aplicable hasta motor N° 138821- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 032
MPN: 219154
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Aplicable para GD- -Aplicable para caja de cambios F1- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 032
MPN: 246020
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Carbono- -Aplicable para versión HGTE- -Aplicable para GD- -Aplicable para caja de cambios F1-
de £2.288,70
de £2.288,70
# 032
MPN: 246022
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Carbono- -Aplicable para versión HGTE- -No para USA, CDN, GD- -Aplicable para caja de cambios F1-
de £2.288,70
de £2.288,70
# 032
MPN: 246024
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Carbono- -Aplicable para versión HGTE- -Aplicable para USA, CDN- -Aplicable para caja de cambios F1-
de £1.748,72
de £1.748,72
# 032
MPN: 246336
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-No para EE. UU., CDN, GD- -Aplicable para caja de cambios F1-
de £1.336,02
de £1.336,02
Esta pieza reemplaza el número de pieza. 219152
# 032
MPN: 246336
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Aplicable para USA LIGHT- -Aplicable para caja de cambios F1- -Aplicable a partir del motor No. 138822-
de £1.336,02
de £1.336,02
Esta pieza reemplaza el número de pieza. 219152
# 032
MPN: 246337
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Aplicable para EE. UU., CDN- -Aplicable para caja de cambios F1- -Aplicable después del agotamiento de 219153-
de £1.308,04
de £1.308,04
Esta pieza reemplaza el número de pieza. 219153
# 032
MPN: 246337
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Aplicable para USA LIGHT- -Aplicable para caja de cambios F1- -Aplicable hasta el motor No. 138821- -Aplicable después de agotar 219153-
de £1.308,04
de £1.308,04
Esta pieza reemplaza el número de pieza. 219153
# 032
MPN: 246338
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Aplicable para GD- -Aplicable para caja de cambios F1- -Aplicable después del agotamiento de 219154-
de £1.176,56
de £1.176,56
Esta pieza reemplaza el número de pieza. 219154
# 032
MPN: 285922
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Versión HGTE 60 F1- -No para EE. UU., CDN, GD- -Aplicable para caja de cambios F1-
de £2.355,71
de £2.355,71
# 032
MPN: 285923
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Versión HGTE 60 F1- -Aplicable para GD- -Aplicable para caja de cambios F1-
de £2.116,93
de £2.116,93
# 032
MPN: 285924
F1 PANEL DE CONTROL DE LA CAJA DE CAMBIOS
-Versión HGTE 60 F1- -Aplicable para EE. UU., CDN- -Aplicable para caja de cambios F1-
de £2.355,71
de £2.355,71
# 033
MPN: 16043724
TORNILLO
-No para caja de cambios F1-
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 16043721
# 034
MPN: 12601374
Arandela
-No para caja de cambios F1-
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10615474 - and 6 more. Haga clic para ver detalles
# 035
MPN: 159762
CALCE
-Instalado si es necesario- -No para caja de cambios F1-
de £4,41
de £4,41
# 036
MPN: 10903021
TORNILLO
-No para caja de cambios F1-
Sustitución
Sustitución
# 037
MPN: 102948
TUERCA
-No para caja de cambios F1-
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
# 038
MPN: 13550201
Arandela
-No para caja de cambios F1-
de £0,54
de £0,54
# 039
MPN: 163926
BUJE SUJETADOR
-No para caja de cambios F1-
de £132,12
de £132,12
# 040
MPN: 214825
SUJETADOR PARA BARRA
-No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 231117-
Sustitución
Sustitución
# 040
MPN: 231117
SUJETADOR PARA BARRA
-No para caja de cambios F1- -Ya no se suministra- -Reemplazado por 234828-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 214825
# 040
MPN: 234828
SUJETADOR PARA BARRA
-No para caja de cambios F1-
de £1.764,89
de £1.764,89
Esta pieza reemplaza el número de pieza. 231117
# 041
MPN: 14058519
TUERCA
-No para caja de cambios F1-
de £0,51
de £0,51
# 042
MPN: 65200400
TAPA DEL TÚNEL DE LA CONSOLA CENTRAL
-Aplicable para caja de cambios F1-
de £30,48
de £30,48
# 043
MPN: 65200500
Aislamiento
-Aplicable para caja de cambios F1-
de £122,68
de £122,68
# 044
MPN: 16287024
TORNILLO
-Aplicable para caja de cambios F1-
de £0,51
de £0,51
# 045
MPN: 210280
empaquetadura
-Aplicable para GD- -No para caja de cambios F1-
de £19,81
de £19,81
# 046
MPN: 237846
empaquetadura
de £3,96
de £3,96
# 047
MPN: 235063
CALCE
-1.2 mm-
de £5,94
de £5,94
# 047
MPN: 235064
CALCE
-2 mm-
de £7,54
de £7,54
# 047
MPN: 235065
CALCE
-3 mm-
de £10,37
de £10,37
# 047
MPN: 238627
CALCE
-4 mm-
de £10,37
de £10,37
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (RHD) TUBO CONECTOR MOTOR/CAJA DE CAMBIOS Y AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (RHD) DIFERENCIAL Y EJE DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (RHD) CONTROL DE FRENO Y EMBRAGUE HIDRÁULICO DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (RHD) ELECTRONIC ACCELERATOR PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (RHD) PEDALERA DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (RHD) F1 CONTROL HIDRÁULICO DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (RHD) POWER UNIT AND TANK DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (RHD) PINZA DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (RHD) PINZA DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (RHD) CONTROL DEL FRENO DE ESTACIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (RHD) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (RHD) DEPÓSITO DE LIQUIDO HIDRÁULICO, BOMBA Y BOBINA PARA SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (RHD) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSIÓN DELANTERA - BRAZOS Y BARRA ESTABILIZADORA DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (RHD) SUSPENSIÓN TRASERA - BRAZOS Y BARRA ESTABILIZADORA DIAGRAMA DE PIEZAS")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (RHD) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (RHD) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (RHD) ALTERNADOR, MOTOR DE ARRANQUE Y COMPRESOR DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE CA - TUBOS DE FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE CA - TUBERÍAS DE AGUA DIAGRAMA DE PIEZAS")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (RHD) UNIDAD DE EVAPORADOR Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (RHD) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (RHD) DOCUMENTACIÓN Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (RHD) RUEDA DE REPUESTO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (RHD) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (RHD) CARROCERIA - TECHO DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (RHD) BARRA ANTIVUELCO DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (RHD) ESTRUCTURAS Y ELEMENTOS DELANTERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (RHD) ESTRUCTURAS Y ELEMENTOS, CENTRO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (RHD) ESTRUCTURAS Y ELEMENTOS TRASERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (RHD) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI 599 GTB FIORANO (RHD) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (RHD) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (RHD) AISLAMIENTO DEL CORTAFUEGOS DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (RHD) AISLAMIENTO DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (RHD) AISLAMIENTO DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (RHD) MOLDURAS Y ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (RHD) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (RHD) ADORNO DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (RHD) TAPA DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (RHD) TAPA DEL MALETERO Y TAPA DEL LLENADO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (RHD) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (RHD) PUERTAS - MECANISMO DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (RHD) PUERTAS - VENTANAS ELÉCTRICAS Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (RHD) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (RHD) ASIENTO DELANTERO COMPLETO Y CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (RHD) ASIENTO DELANTERO - ACABADO Y COMPONENTES INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (RHD) ASIENTO DELANTERO - GUÍAS Y MECANISMOS DE AJUSTE DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (RHD) ASIENTO DE CARRERAS DELANTERO - RIELES Y MECANISMO DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (RHD) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (RHD) ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (RHD) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (RHD) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (RHD) BOLSA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (RHD) INSTRUMENTACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (RHD) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (RHD) ACABADO EXTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (RHD) SENSOR DE MOVIMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (RHD) ECU DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (RHD) ECU DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (RHD) ECU DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (RHD) ECU Y DISPOSITIVOS DEL SISTEMA ANTIRROBO DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE ALTA FIDELIDAD DIAGRAMA DE PIEZAS")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (RHD) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (RHD) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (RHD) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (RHD) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI 599 GTB FIORANO (RHD) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (RHD) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (RHD) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (RHD) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE DISTRIBUCIÓN - EMPUJADORES Y EJES DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (RHD) FUEL SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (RHD) BOMBA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (RHD) FUEL TANK - FILLER NECK AND PIPES DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (RHD) DEPÓSITO DE COMBUSTIBLE - AISLAMIENTO Y PROTECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (RHD) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI 599 GTB FIORANO (RHD) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (RHD) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE ESCAPE DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE ESCAPE TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE SOPLADO DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE LUBRICACIÓN - TANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (RHD) BOMBA DE ACEITE / AGUA DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DE ENFRIAMIENTO - RADIADOR Y TANQUE COLECTOR DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (RHD) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (RHD) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (RHD) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (RHD) RADIADOR DE REFRIGERACIÓN DE CAJA DE DIFERENCIAL Y CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (RHD) ENGRANAJES DEL EJE DE LA CAJA DE CAMBIOS PRIMARIO Y BOMBA DE ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (RHD) ENGRANAJES DEL EJE DE LA CAJA DE CAMBIOS SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (RHD) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (RHD) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
