0015 - COLECTOR DE ADMISIÓN

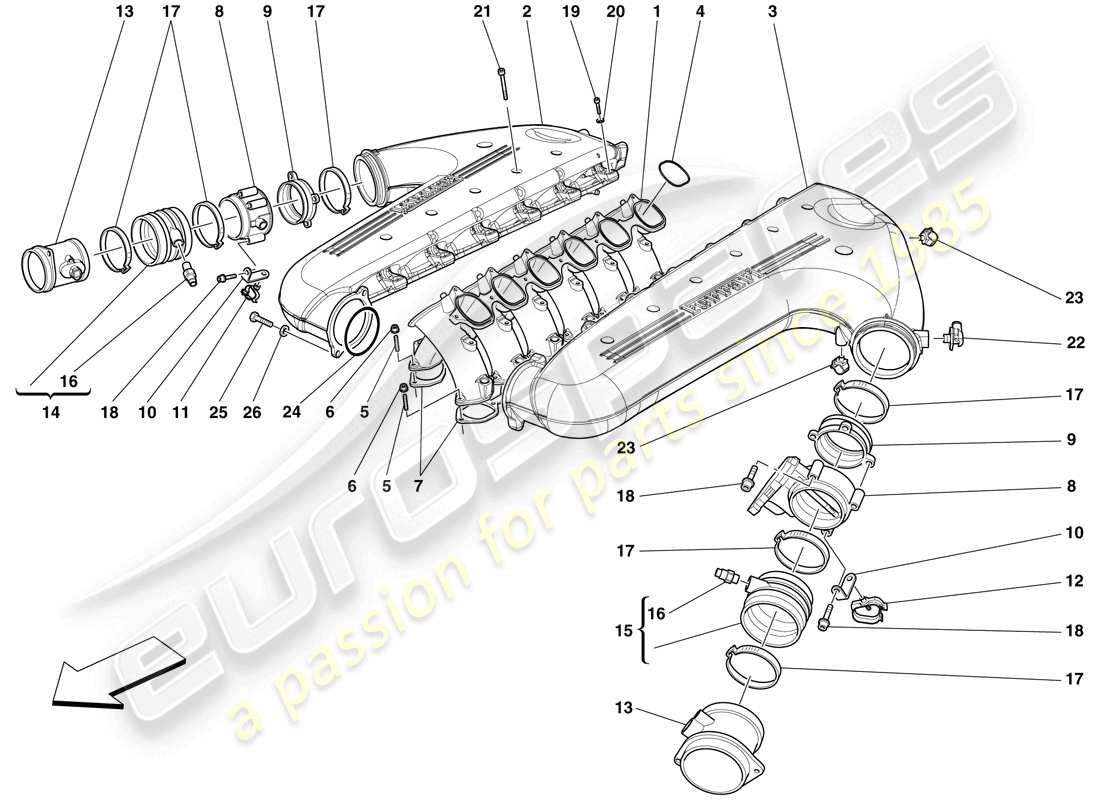

Ferrari 599 GTO (RHD) INTAKE MANIFOLD Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 263798
COLECTOR DE ADMISIÓN
de £2.683,76
de £2.683,76
# 002
MPN: 263927
PLENO DE ADMISIÓN RH
de £1.622,11
de £1.622,11
# 003
MPN: 263928
PLENO DE ADMISIÓN LH
de £1.417,31
de £1.417,31
# 004
MPN: 263799
empaquetadura
de £4,31
de £4,31
# 005
MPN: 11500524
PERNO PRISIONERO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 11500521
# 006
MPN: 228265
TUERCA
de £0,47
de £0,47
# 007
MPN: 253809
empaquetadura
de £5,60
de £5,60
# 008
MPN: 179912
cuerpo del acelerador
de £315,29
de £315,29
# 009
MPN: 240262
ESPACIADOR PARA CUERPO DE MARIPOSA
de £59,85
de £59,85
Esta pieza reemplaza el número de pieza 195206 que tenemos en stock.
# 010
MPN: 219946
soporte
-Aplicable para EE.UU., CDN-
de £2,31
de £2,31
# 010
MPN: 265754
soporte
-No para EE.UU., CDN-
de £6,95
de £6,95
# 011
MPN: 149773
ACORTAR
de £0,54
de £0,54
# 012
MPN: 149773
ACORTAR
de £0,54
de £0,54
# 012
MPN: 224008
ACORTAR
-Ya no se suministra- -Reemplazado por 149773-
de £0,54
de £0,54
# 013
MPN: 255237
MEDIDOR DE FLUJO DE AIRE
de £154,25
de £154,25
# 014
MPN: 255553
TUBO CONECTOR DERECHO
-No para EE.UU., CDN-
de £89,36
de £89,36
# 014
MPN: 255556
TUBO CONECTOR DERECHO
-Aplicable para EE.UU., CDN-
de £93,58
de £93,58
# 015
MPN: 255554
TUBO CONECTOR IZQUIERDO
-No para EE.UU., CDN-
de £89,36
de £89,36
# 015
MPN: 255558
TUBO CONECTOR IZQUIERDO
-Aplicable para EE.UU., CDN-
de £93,58
de £93,58
# 016
MPN: 203150
CONECTOR
-Aplicable para EE.UU., CDN-
de £37,13
de £37,13
# 016
MPN: 209132
CONECTOR
-No para EE.UU., CDN-
# 017
MPN: 190151
ABRAZADERA DE ANILLO
de £1,95
de £1,95
Esta pieza reemplaza el número de pieza. 204436
# 018
MPN: 231624
TORNILLO
-L. 45 mm-
de £0,47
de £0,47
# 019
MPN: 231621
TORNILLO
-L. 30 mm-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 216568
# 020
MPN: 10519478
Arandela
de £1,11
de £1,11
Esta pieza reemplaza el número de pieza. 14496478
# 021
MPN: 216771
TORNILLO
de £1,17
de £1,17
# 022
MPN: 243207
UNIÓN RH
de £11,14
de £11,14
# 022
MPN: 243208
LH UNION
de £13,35
de £13,35
# 023
MPN: 206536
ACORTAR
-D. 14-
de £0,53
de £0,53
# 023
MPN: 222072
ACORTAR
-D. 18-
de £1,80
de £1,80
# 024
MPN: 263800
empaquetadura
de £8,81
de £8,81
# 025
MPN: 10902224
TORNILLO
de £0,53
de £0,53
# 026
MPN: 12601279
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601271 - and 2 more. Haga clic para ver detalles
