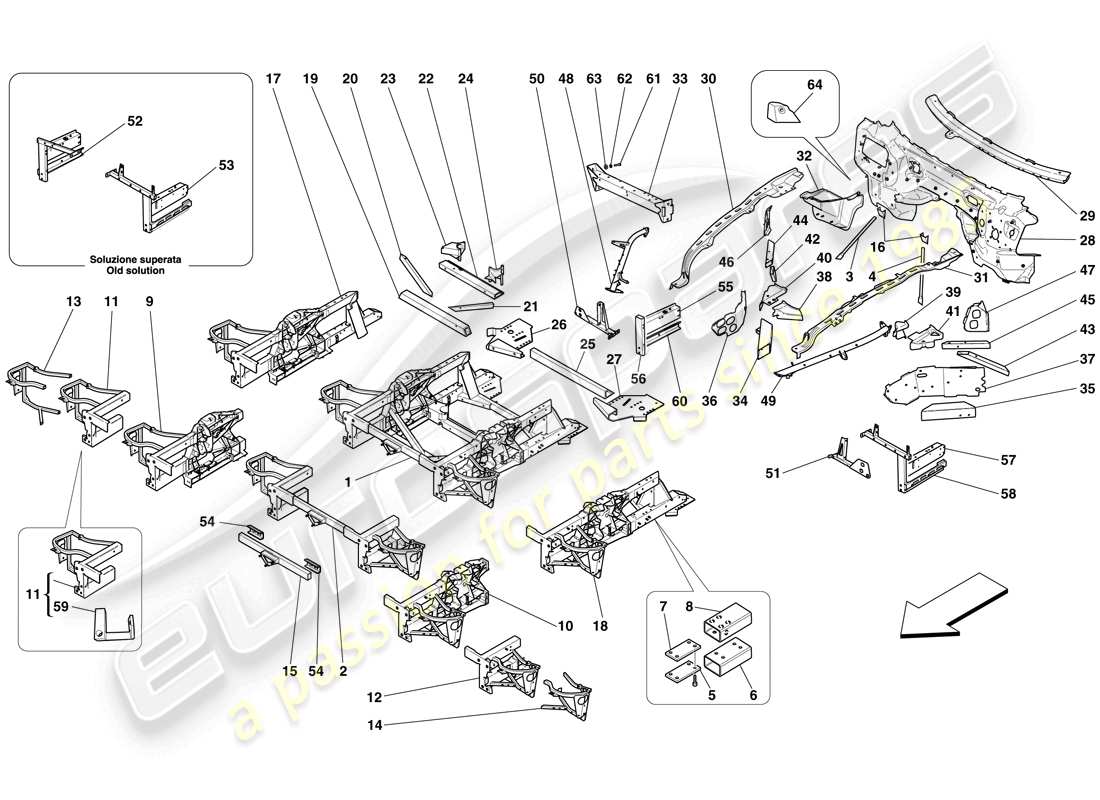

0103 - ESTRUCTURAS Y ELEMENTOS DELANTERO DEL VEHÍCULO
Ferrari 599 GTO (RHD) STRUCTURES AND ELEMENTS, FRONT OF VEHICLE Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 985223084
MÓDULO FRONTAL COMPLETO
-Solicitar autorización ASM- -No para GD- -Aplicable hasta Ass. No. 92351-
de £10.389,68
de £10.389,68
Esta pieza reemplaza el número de pieza. 223084
# 001
MPN: 985223095
MÓDULO FRONTAL COMPLETO
-Solicitar autorización ASM- -Aplicable para GD- -Aplicable hasta Ass. No. 92351-
de £9.517,16
de £9.517,16
Esta pieza reemplaza el número de pieza. 223095
# 001
MPN: 985271421
MÓDULO FRONTAL COMPLETO
-Solicitar autorización ASM- -No para GD- -Aplicable desde Ass. No. 92352-
de £9.531,80
de £9.531,80
Esta pieza reemplaza el número de pieza. 271421
# 001
MPN: 985272302
MÓDULO FRONTAL COMPLETO
-Solicitar autorización ASM- -Aplicable para GD- -Aplicable desde Ass. No. 92352-
de £9.517,16
de £9.517,16
# 002
MPN: 985223085
ENREJADO FRONTAL COMPLETO
-Solicitar autorización MAPE-
de £9.448,93
de £9.448,93
Esta pieza reemplaza el número de pieza. 223085
# 003
MPN: 985215518
SOPORTE DEL COMPARTIMIENTO DEL MOTOR DERECHO
de £82,83
de £82,83
# 004
MPN: 985215517
SOPORTE DEL COMPARTIMIENTO DEL MOTOR IZQUIERDO
de £94,28
de £94,28
# 005
MPN: 985208231
PLACA INFERIOR
-Solicitar autorización MAPE-
de £200,03
de £200,03
Esta pieza reemplaza el número de pieza. 208231
# 006
MPN: 985192814
PIN EXTRUIDO
-Solicitar autorización MAPE-
de £163,44
de £163,44
Esta pieza reemplaza el número de pieza. 985208232 - and 1 more. Haga clic para ver detalles
# 007
MPN: 985208230
PLACA SUPERIOR
-Solicitar autorización MAPE-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 208230
# 008
MPN: 985192814
PIN EXTRUIDO
-Solicitar autorización MAPE-
de £163,44
de £163,44
Esta pieza reemplaza el número de pieza. 985208232 - and 1 more. Haga clic para ver detalles
# 009
MPN: 985223086
PUNTAL LATERAL DELANTERO DERECHO
-Solicitar autorización MAPE-
de £5.165,97
de £5.165,97
Esta pieza reemplaza el número de pieza. 223086
# 010
MPN: 985223087
PUNTAL LATERAL DELANTERO IZQUIERDO
-Solicitar autorización MAPE-
de £4.425,23
de £4.425,23
Esta pieza reemplaza el número de pieza. 223087
# 011
MPN: 985223088
SEMI-PUNTO LATERAL DELANTERO DERECHO
-Solicitar autorización MAPE-
de £4.683,76
de £4.683,76
Esta pieza reemplaza el número de pieza. 223088
# 012
MPN: 985223089
SEMI-PUNTO LATERAL DELANTERO IZQUIERDO
-Solicitar autorización MAPE-
de £4.683,76
de £4.683,76
Esta pieza reemplaza el número de pieza. 223089
# 013
MPN: 68550511
ENREDADO DEL CORTAFUEGOS DELANTERO DERECHO
de £604,03
de £604,03
Esta pieza reemplaza el número de pieza. 68550500
# 014
MPN: 68550611
ENREDADO DEL CORTAFUEGOS DELANTERO IZQUIERDO
de £604,06
de £604,06
Esta pieza reemplaza el número de pieza. 68550600
# 015
MPN: 985223090
TRAVESAÑO SUPERIOR
de £289,36
de £289,36
Esta pieza reemplaza el número de pieza. 223090
# 016
MPN: 985215495
BRIDA
de £50,92
de £50,92
Esta pieza reemplaza el número de pieza. 215495
# 017
MPN: 985223091
COMPL. PARED LATERAL DELANTERA DERECHA
-Solicitar autorización ASM- -Aplicable hasta Ass. No. 92351-
de £6.797,57
de £6.797,57
Esta pieza reemplaza el número de pieza. 223091
# 017
MPN: 985272303
COMPL. PARED LATERAL DELANTERA DERECHA
-Solicitar autorización ASM- -No para GD- -Aplicable desde Ass. No. 92352-
# 017
MPN: 985272304
COMPL. PARED LATERAL DELANTERA DERECHA
-Solicitar autorización ASM- -Aplicable para GD- -Aplicable desde Ass. No. 92352-
de £6.797,57
de £6.797,57
# 018
MPN: 985223092
COMPL. PARED LATERAL DELANTERA IZQUIERDA
-Solicitar autorización ASM- -Aplicable hasta Ass. No. 92351-
de £6.797,57
de £6.797,57
Esta pieza reemplaza el número de pieza. 223092
# 018
MPN: 985272305
COMPL. PARED LATERAL DELANTERA IZQUIERDA
-Solicitar autorización ASM- -Aplicable desde Ass. No. 92352-
de £6.797,57
de £6.797,57
# 019
MPN: 985221197
TRAVESAÑO INFERIOR DE SUSPENSIÓN DELANTERA
-Solicitar autorización MAPE-
de £3.027,65
de £3.027,65

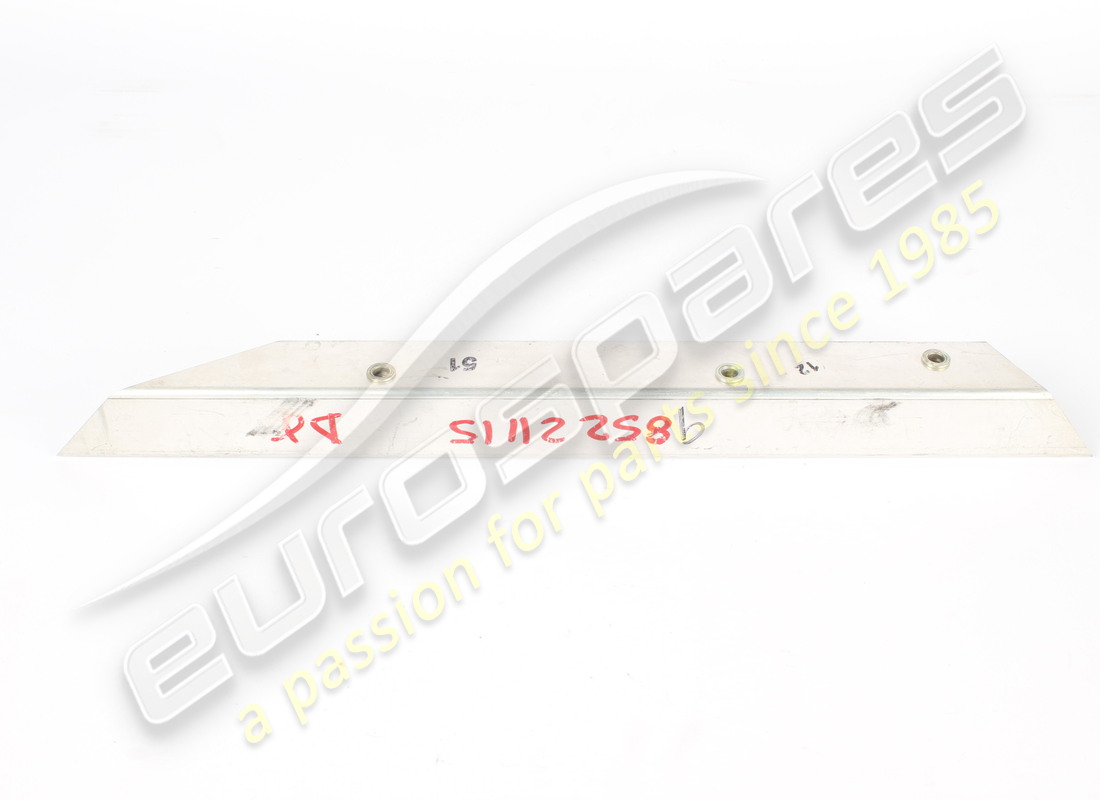

# 020
MPN: 985221115
REFUERZO DELANTERO DERECHO
-Solicitar autorización MAPE-
de £176,48
de £176,48

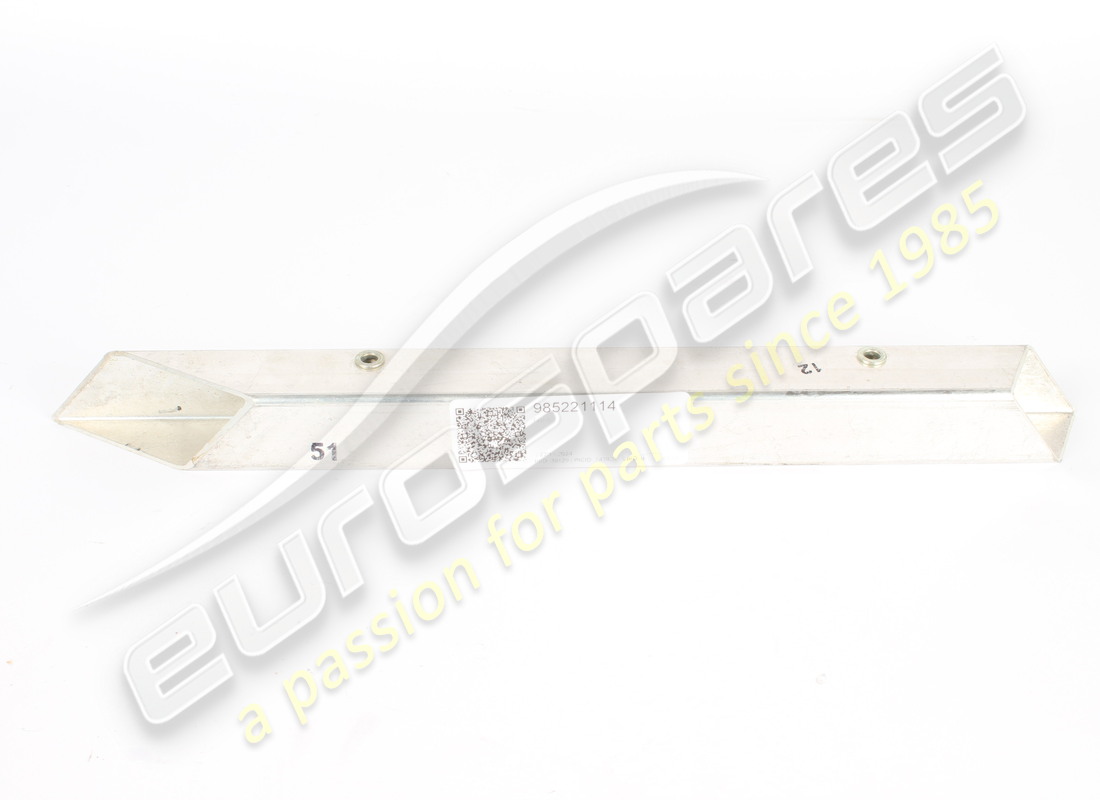

# 021
MPN: 985221114
REFUERZO DELANTERO IZQUIERDO
-Solicitar autorización MAPE-
de £176,48
de £176,48
# 022
MPN: 201840
TRAVESAÑO DEL MOTOR
-Solicitar autorización ASM- -Aplicable después del agotamiento de 985201840-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 985201840 que tenemos en stock.
# 022
MPN: 985201840
TRAVESAÑO DEL MOTOR
-Solicitar autorización MAPE- -Aplicable hasta agotamiento-
de £464,23
de £464,23
Esta pieza reemplaza el número de pieza. 201840
# 023
MPN: 985195245
MONTAJE DEL PUNTAL DEL MOTOR DERECHO
-Solicitar autorización MAPE-
Sustitución
Sustitución
# 024
MPN: 985195244
MONTAJE DEL PUNTAL DEL MOTOR IZQUIERDO
-Solicitar autorización MAPE-
Sustitución
Sustitución

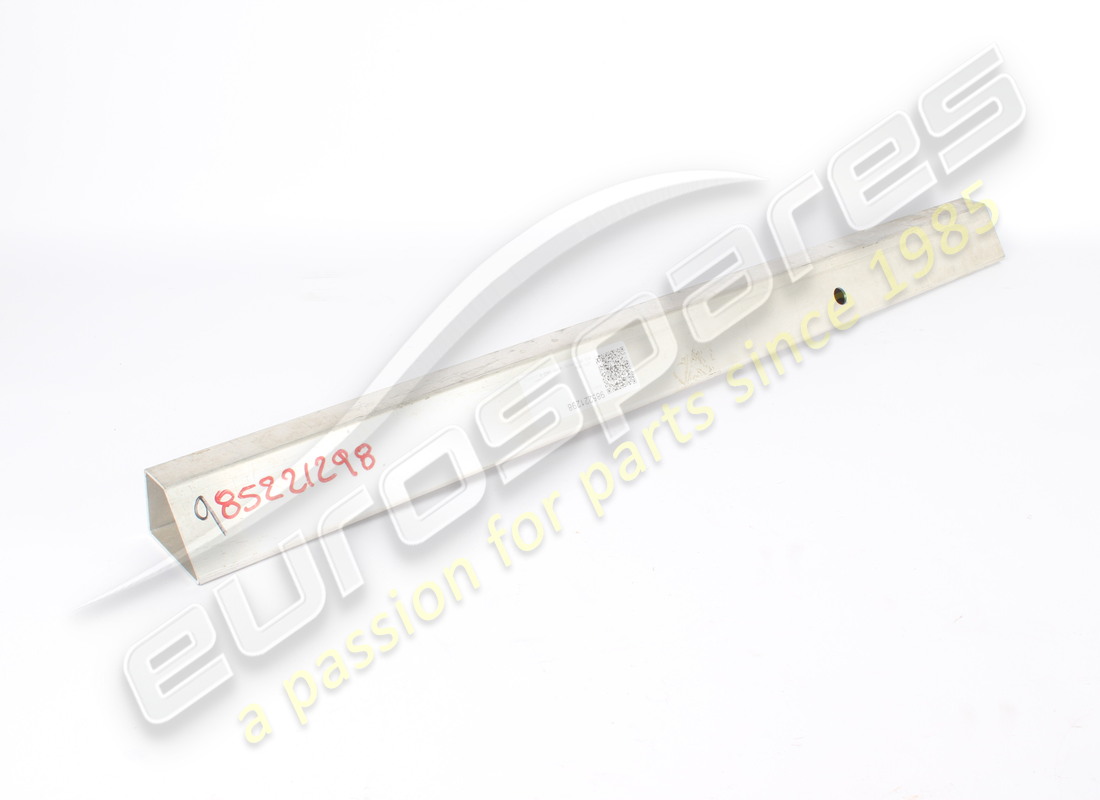

# 025
MPN: 985221298
CONEXIÓN DE LA CAJA DE TORSIÓN
-Solicitar autorización MAPE-
de £340,47
de £340,47
Esta pieza reemplaza el número de pieza. 221298
# 026
MPN: 985187340
SOPORTE DERECHO
-Solicitar autorización MAPE-
de £185,89
de £185,89
Esta pieza reemplaza el número de pieza. 187340
# 027
MPN: 985187339
SOPORTE IZQUIERDO
-Solicitar autorización MAPE-
de £185,89
de £185,89
Esta pieza reemplaza el número de pieza. 187339
# 028
MPN: 985203240
FIREWALL FRONTAL COMPLETO
-Solicitar autorización ASM- -No para GD-
de £966,46
de £966,46
Esta pieza reemplaza el número de pieza. 985223093
# 028
MPN: 985223093
FIREWALL FRONTAL COMPLETO
-Solicitar autorización ASM- -No para GD- -Ya no se suministra- -Reemplazado por 985203240-
Sustitución
Sustitución
# 028
MPN: 985223813
FIREWALL FRONTAL COMPLETO
-Solicitar autorización ASM- -Aplicable para GD-
de £966,46
de £966,46
Esta pieza reemplaza el número de pieza. 223813
# 029
MPN: 985213731
PANEL DE VALENCIA PARABRISAS COMPLETO
-Solicitar autorización ASM- -No para GD-
de £671,30
de £671,30
Esta pieza reemplaza el número de pieza. 213731
# 029
MPN: 985213736
PANEL DE VALENCIA PARABRISAS COMPLETO
-Solicitar autorización ASM- -Aplicable para GD-
de £560,23
de £560,23
Esta pieza reemplaza el número de pieza. 213736
# 030
MPN: 68551111
ENREDADO SUPERIOR DERECHO
de £939,16
de £939,16
Esta pieza reemplaza el número de pieza. 68551100
# 031
MPN: 68551211
ENREJADO SUPERIOR IZQUIERDO
de £635,56
de £635,56
# 032
MPN: 68055000
BANDEJA DE ENTRADA DE AIRE
-No para GD-
de £384,22
de £384,22
# 032
MPN: 69364700
BANDEJA DE ENTRADA DE AIRE
-Aplicable para GD-
de £481,08
de £481,08
# 033
MPN: 263752
TRAVESAÑO DE SUSPENSIÓN
-Aplicable después del agotamiento de 985263752-
Esta pieza reemplaza el número de pieza 985263752 que tenemos en stock.
# 033
MPN: 985263752
TRAVESAÑO DE SUSPENSIÓN
-Aplicable hasta su agotamiento-
de £519,75
de £519,75
# 034
MPN: 985260484
REFUERZO EXTERNO DELANTERO DERECHO
Sustitución
Sustitución
# 035
MPN: 985260485
REFUERZO EXTERNO DELANTERO IZQUIERDO
Sustitución
Sustitución
# 036
MPN: 985262010
CUBIERTA DERECHA
de £170,60
de £170,60
# 037
MPN: 985262009
CUBIERTA IZQUIERDA
de £170,60
de £170,60
# 038
MPN: 985221720
CONECTOR DEL PUNTAL DERECHO
-Solicitar autorización MAPE-
de £109,78
de £109,78
Esta pieza reemplaza el número de pieza. 221720
# 039
MPN: 985219747
CONECTOR DEL PUNTAL IZQUIERDO
-Solicitar autorización MAPE-
de £47,82
de £47,82
Esta pieza reemplaza el número de pieza. 219747
# 040
MPN: 217864
REFUERZO EXTERNO DERECHO
-Solicitar autorización ASM- -Aplicable para GD-
de £35,34
de £35,34
Esta pieza reemplaza el número de pieza. 985217864
# 040
MPN: 221722
REFUERZO EXTERNO DERECHO
-Solicitar autorización ASM- -No para GD- -Aplicable después del agotamiento de 985221722-
Sustitución
Sustitución
# 040
MPN: 985217864
REFUERZO EXTERNO DERECHO
-Solicitar autorización ASM- -Aplicable para GD- -Ya no se suministra- -Reemplazado por 217864-
Sustitución
Sustitución

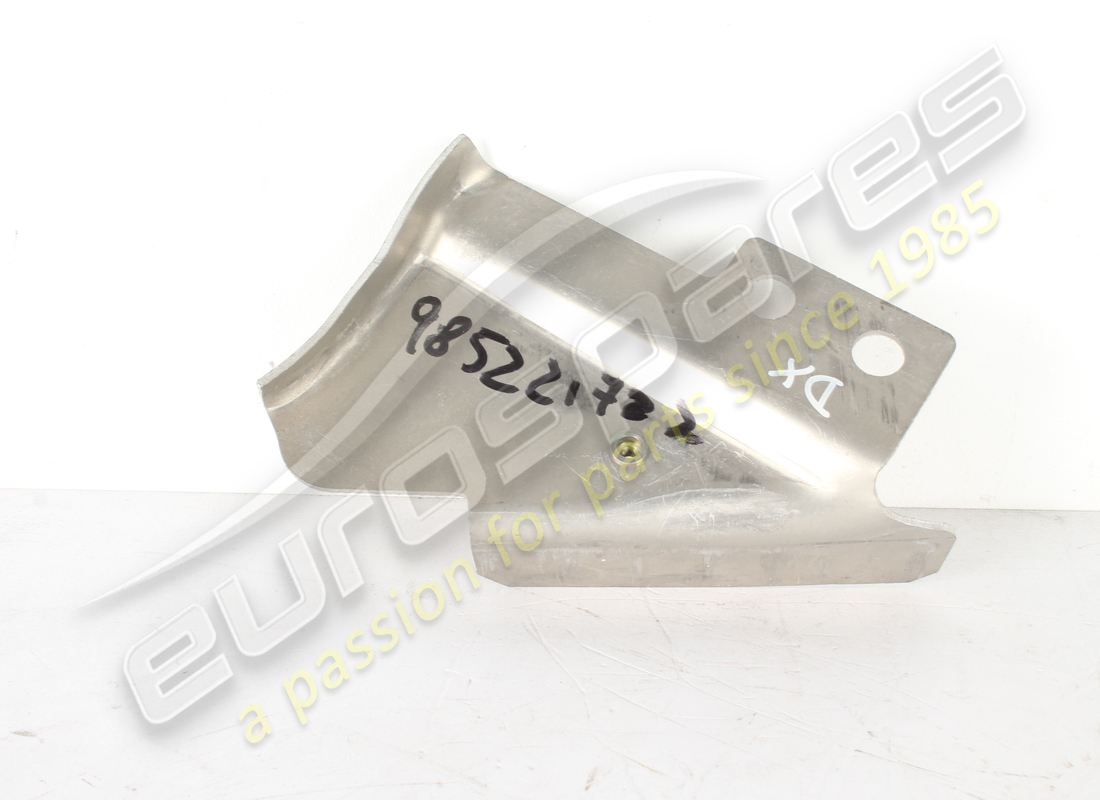

# 040
MPN: 985221722
REFUERZO EXTERNO DERECHO
-Solicitar autorización MAPE- -No para GD- -Aplicable hasta agotamiento-
de £105,97
de £105,97
Esta pieza reemplaza el número de pieza. 221722
# 041
MPN: 192806
REFUERZO EXTERNO IZQUIERDO
-Solicitar autorización MAPE-
de £60,65
de £60,65
Esta pieza reemplaza el número de pieza. 985192806
# 041
MPN: 985192806
REFUERZO EXTERNO IZQUIERDO
-Solicitar autorización ASM- -Ya no se proporciona- -Reemplazado por 192806-
Sustitución
Sustitución
# 042
MPN: 985188100
CONEXIÓN DERECHA
Sustitución
Sustitución
# 043
MPN: 985188099
CONEXIÓN IZQUIERDA
de £53,47
de £53,47
Esta pieza reemplaza el número de pieza. 188099
# 044
MPN: 221653
SOPORTE DIAGONAL DELANTERO SUPERIOR DERECHO
-Aplicable después del agotamiento de 985221653-
Sustitución
Sustitución
# 044
MPN: 985221653
SOPORTE DIAGONAL DELANTERO SUPERIOR DERECHO
-Aplicable hasta su agotamiento-
de £205,50
de £205,50
Esta pieza reemplaza el número de pieza. 221653
# 045
MPN: 221652
SOPORTE DIAGONAL DELANTERO SUPERIOR IZQUIERDO
-Aplicable después del agotamiento de 985221652-
Sustitución
Sustitución

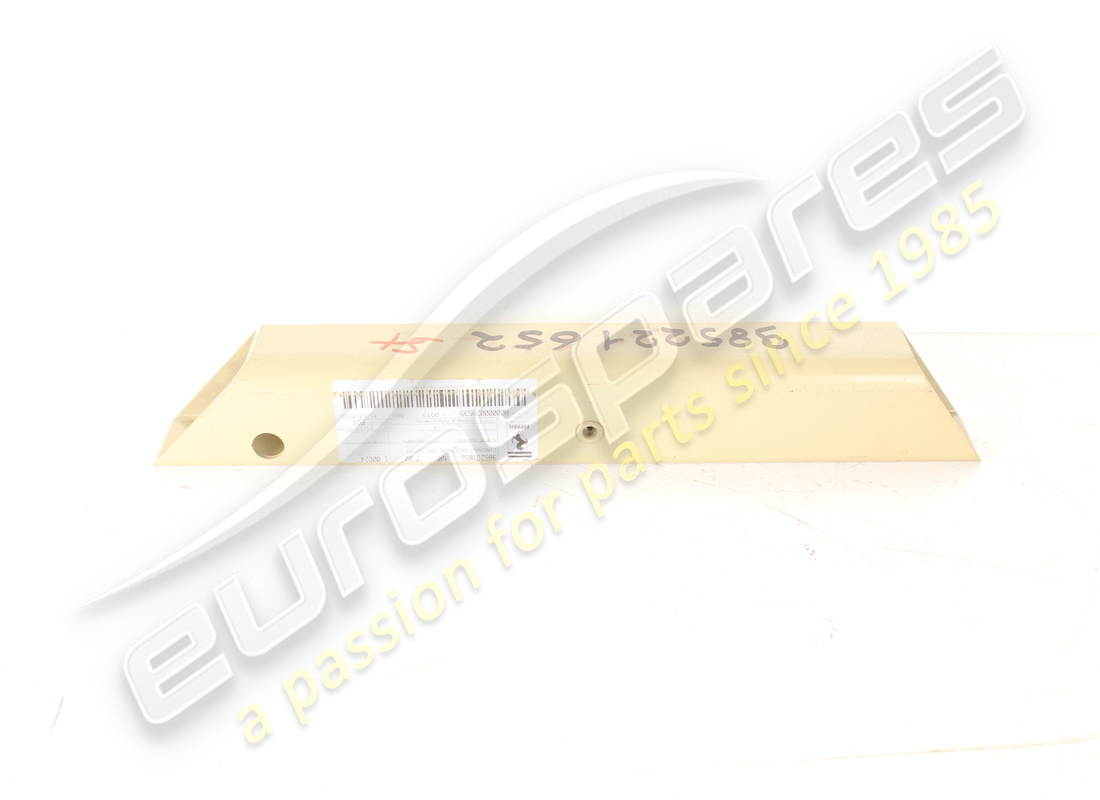

# 045
MPN: 985221652
SOPORTE DIAGONAL DELANTERO SUPERIOR IZQUIERDO
-Aplicable hasta su agotamiento-
de £211,83
de £211,83
Esta pieza reemplaza el número de pieza. 221652
# 046
MPN: 265129
FLANCO DERECHO
-Aplicable después del agotamiento de 985265129-
# 046
MPN: 985265129
FLANCO DERECHO
-Aplicable hasta su agotamiento-
de £353,11
de £353,11
# 047
MPN: 266833
PIEZA LATERAL IZQUIERDA
-Aplicable para GD-

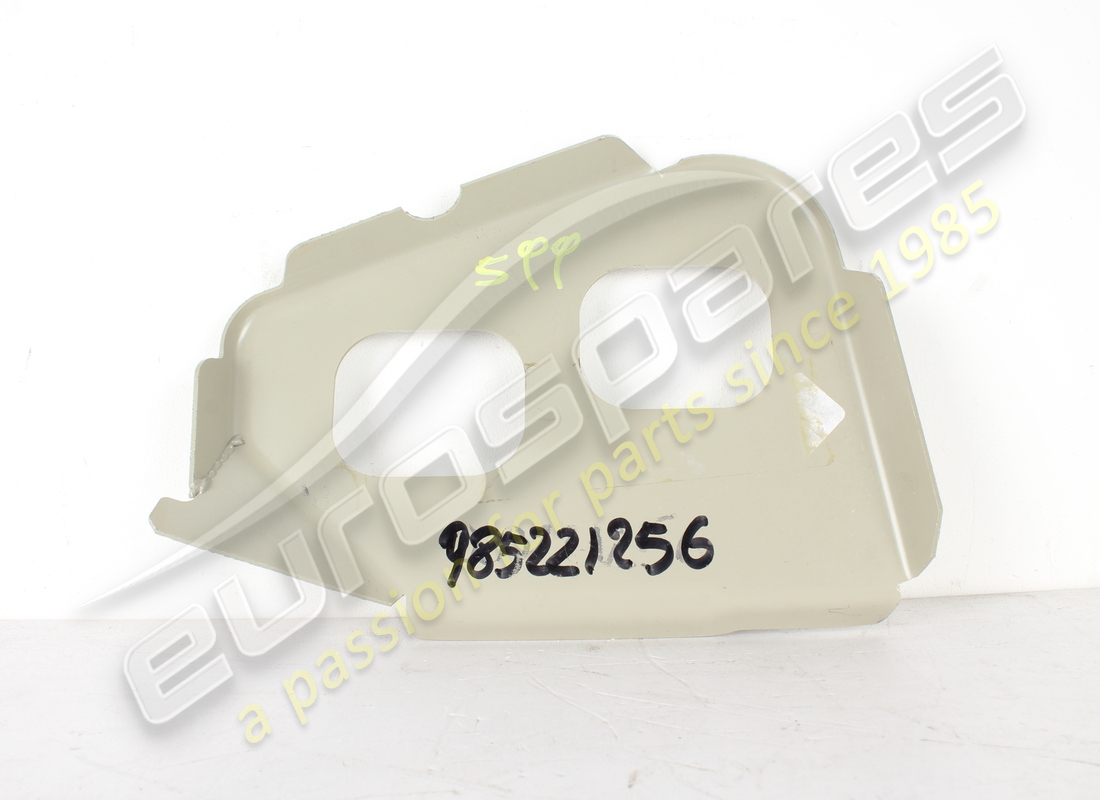

# 047
MPN: 985221256
PIEZA LATERAL IZQUIERDA
-No para GD-
de £371,20
de £371,20
Esta pieza reemplaza el número de pieza. 221256
# 047
MPN: 985266833
PIEZA LATERAL IZQUIERDA
-Aplicable para GD- -Ya no se suministra- -Reemplazado por 266833-
de £459,85
de £459,85
# 048
MPN: 985217540
ABRAZADERA DIAGONAL DERECHA
-Solicitar autorización ASM- -No para GD-
de £189,83
de £189,83
Esta pieza reemplaza el número de pieza. 217540 - and 1 more. Haga clic para ver detalles
# 048
MPN: 985269655
ABRAZADERA DIAGONAL DERECHA
-Solicitar autorización ASM- -Aplicable para GD-
de £345,15
de £345,15
# 049
MPN: 265125
ABRAZADERA DIAGONAL IZQUIERDA
-Solicitar autorización ASM- -Aplicable después del agotamiento de 985265125-
Esta pieza reemplaza el número de pieza. 985265125
# 049
MPN: 985265125
ABRAZADERA DIAGONAL IZQUIERDA
-Solicitar autorización MAPE- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 050
MPN: 68574811
TUBO TRANSVERSAL INFERIOR DERECHO
Sustitución
Sustitución
# 051
MPN: 67103611
TUBO TRANSVERSAL INFERIOR IZQUIERDO
de £43,25
de £43,25
# 052
MPN: 985223097
COMPL. ENREJADO DELANTERO DERECHO
-Reemplazado por 68574900 ref. 56, 68575100 ref. 60 y 218306 ref. 55- -Ya no se suministra-
de £406,58
de £406,58
# 053
MPN: 985223098
COMPL. ENREJADO DELANTERO IZQUIERDO
-Reemplazado por 68551000 ref. 58 y 218305 ref. 57- -Ya no se suministra-
de £406,29
de £406,29
# 054
MPN: 985221736
REFORZAMIENTO
Sustitución
Sustitución
# 055
MPN: 218306
COMPL. PUNTAL DERECHO
de £132,45
de £132,45
# 056
MPN: 68574900
TUBO DE GUARDABARROS TRASERO DER.
de £222,71
de £222,71
# 057
MPN: 218305
COMPL. PUNTAL IZQUIERDO
de £132,45
de £132,45
# 058
MPN: 68551000
ENREJADO TRASERO IZQUIERDO PARA GUARDABARROS DELANTERO
Sustitución
Sustitución
# 059
MPN: 210034
SOPORTE EXTERNO DE DOS ANILLOS
de £96,94
de £96,94
# 060
MPN: 68575100
VIGA DEL GUARDABARROS INFERIOR DERECHO
de £222,71
de £222,71
# 061
MPN: 14814434
TORNILLO
de £0,47
de £0,47
# 062
MPN: 127496
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10516671 - and 2 more. Haga clic para ver detalles
# 063
MPN: 10519624
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10519601 - and 3 more. Haga clic para ver detalles
# 064
MPN: 224531
soporte
-No para GD-
de £24,53
de £24,53
Esta pieza reemplaza el número de pieza. 196662
-part-diagram-0104.webp "FERRARI 599 GTO (RHD) ESTRUCTURAS Y ELEMENTOS, CENTRO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI 599 GTO (RHD) ESTRUCTURAS Y ELEMENTOS TRASERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI 599 GTO (RHD) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI 599 GTO (RHD) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI 599 GTO (RHD) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI 599 GTO (RHD) AISLAMIENTO DEL CORTAFUEGOS DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI 599 GTO (RHD) AISLAMIENTO DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI 599 GTO (RHD) AISLAMIENTO DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI 599 GTO (RHD) MOLDURAS Y ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI 599 GTO (RHD) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI 599 GTO (RHD) ADORNO DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI 599 GTO (RHD) TAPA DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI 599 GTO (RHD) TAPA DEL MALETERO Y TAPA DEL LLENADO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI 599 GTO (RHD) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI 599 GTO (RHD) PUERTAS - MECANISMO DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI 599 GTO (RHD) PUERTAS - VENTANAS ELÉCTRICAS Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI 599 GTO (RHD) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI 599 GTO (RHD) ASIENTO DELANTERO COMPLETO Y CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI 599 GTO (RHD) ASIENTO DELANTERO - ACABADO Y COMPONENTES INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI 599 GTO (RHD) ASIENTO DELANTERO - GUÍAS Y MECANISMOS DE AJUSTE DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI 599 GTO (RHD) ASIENTO DE CARRERAS DELANTERO - RIELES Y MECANISMO DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI 599 GTO (RHD) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI 599 GTO (RHD) ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI 599 GTO (RHD) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI 599 GTO (RHD) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI 599 GTO (RHD) BOLSA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI 599 GTO (RHD) INSTRUMENTACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI 599 GTO (RHD) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI 599 GTO (RHD) ACABADO EXTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI 599 GTO (RHD) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI 599 GTO (RHD) SENSOR DE MOVIMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI 599 GTO (RHD) ECU DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI 599 GTO (RHD) ECU DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI 599 GTO (RHD) ECU DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI 599 GTO (RHD) ECU Y DISPOSITIVOS DEL SISTEMA ANTIRROBO DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI 599 GTO (RHD) SISTEMA DE ALTA FIDELIDAD DIAGRAMA DE PIEZAS")
-part-diagram-0140.webp "FERRARI 599 GTO (RHD) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0141.webp "FERRARI 599 GTO (RHD) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI 599 GTO (RHD) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI 599 GTO (RHD) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI 599 GTO (RHD) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI 599 GTO (RHD) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI 599 GTO (RHD) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI 599 GTO (RHD) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI 599 GTO (RHD) SISTEMA DE DISTRIBUCIÓN - EMPUJADORES Y EJES DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI 599 GTO (RHD) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI 599 GTO (RHD) FUEL SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI 599 GTO (RHD) BOMBA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI 599 GTO (RHD) FUEL TANK - FILLER NECK AND PIPES DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI 599 GTO (RHD) DEPÓSITO DE COMBUSTIBLE - AISLAMIENTO Y PROTECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI 599 GTO (RHD) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI 599 GTO (RHD) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI 599 GTO (RHD) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI 599 GTO (RHD) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI 599 GTO (RHD) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI 599 GTO (RHD) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI 599 GTO (RHD) SISTEMA DE ESCAPE DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI 599 GTO (RHD) SISTEMA DE ESCAPE TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI 599 GTO (RHD) SISTEMA DE SOPLADO DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI 599 GTO (RHD) SISTEMA DE LUBRICACIÓN - TANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI 599 GTO (RHD) BOMBA DE ACEITE / AGUA DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI 599 GTO (RHD) SISTEMA DE ENFRIAMIENTO - RADIADOR Y TANQUE COLECTOR DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI 599 GTO (RHD) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI 599 GTO (RHD) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI 599 GTO (RHD) RADIADOR DE REFRIGERACIÓN DE CAJA DE DIFERENCIAL Y CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI 599 GTO (RHD) ENGRANAJES DEL EJE DE LA CAJA DE CAMBIOS PRIMARIO Y BOMBA DE ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI 599 GTO (RHD) ENGRANAJES DEL EJE DE LA CAJA DE CAMBIOS SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI 599 GTO (RHD) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI 599 GTO (RHD) TUBO CONECTOR MOTOR/CAJA DE CAMBIOS Y AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI 599 GTO (RHD) DIFERENCIAL Y EJE DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI 599 GTO (RHD) CONTROL DE FRENO Y EMBRAGUE HIDRÁULICO DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI 599 GTO (RHD) ELECTRONIC ACCELERATOR PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI 599 GTO (RHD) PEDALERA DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI 599 GTO (RHD) F1 CONTROL HIDRÁULICO DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI 599 GTO (RHD) POWER UNIT AND TANK DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI 599 GTO (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI 599 GTO (RHD) PINZA DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI 599 GTO (RHD) PINZA DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI 599 GTO (RHD) CONTROL DEL FRENO DE ESTACIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI 599 GTO (RHD) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI 599 GTO (RHD) DEPÓSITO DE LIQUIDO HIDRÁULICO, BOMBA Y BOBINA PARA SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI 599 GTO (RHD) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI 599 GTO (RHD) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI 599 GTO (RHD) SUSPENSIÓN DELANTERA - BRAZOS Y BARRA ESTABILIZADORA DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI 599 GTO (RHD) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI 599 GTO (RHD) SUSPENSIÓN TRASERA - BRAZOS Y BARRA ESTABILIZADORA DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI 599 GTO (RHD) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI 599 GTO (RHD) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI 599 GTO (RHD) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0050.webp "FERRARI 599 GTO (RHD) ALTERNADOR, MOTOR DE ARRANQUE Y COMPRESOR DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0051.webp "FERRARI 599 GTO (RHD) SISTEMA DE CA - TUBOS DE FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0052.webp "FERRARI 599 GTO (RHD) SISTEMA DE CA - TUBERÍAS DE AGUA DIAGRAMA DE PIEZAS")
-part-diagram-0053.webp "FERRARI 599 GTO (RHD) UNIDAD DE EVAPORADOR Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0054.webp "FERRARI 599 GTO (RHD) HERRAMIENTAS PROPORCIONADAS CON EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0055.webp "FERRARI 599 GTO (RHD) DOCUMENTACIÓN Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI 599 GTO (RHD) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI 599 GTO (RHD) CARROCERIA - TECHO DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI 599 GTO (RHD) BARRA ANTIVUELCO DIAGRAMA DE PIEZAS")
