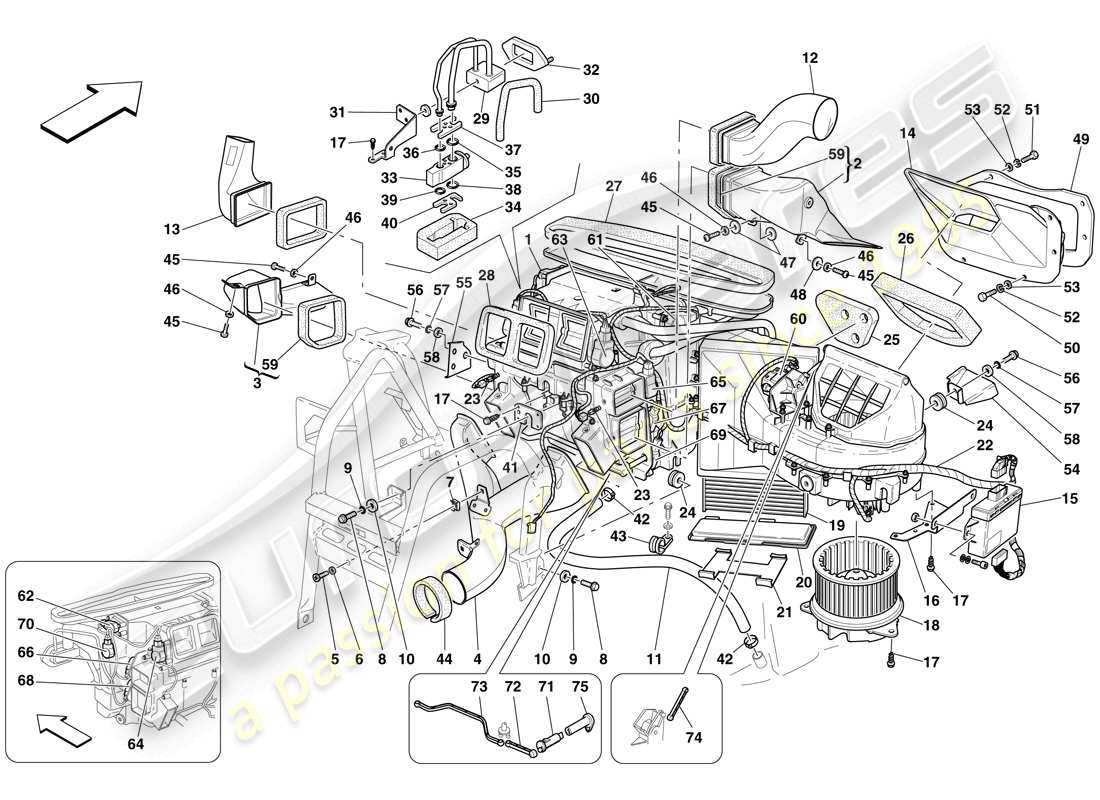

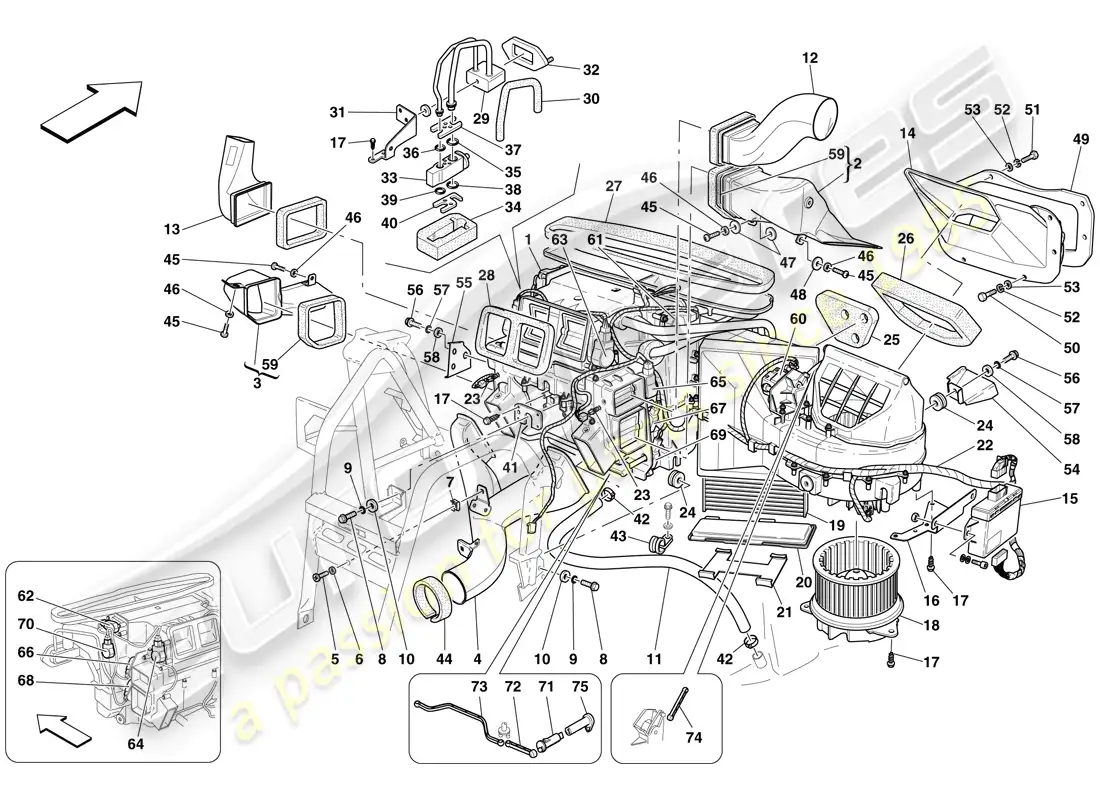

0064 - Unidad de evaporador y controles
Ferrari 612 Sessanta (Europe) EVAPORATOR UNIT AND CONTROLS Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 66984100
GRUPO EVAPORADOR COMPLETO
-Junto con SW ECU 2.02 ref. 15- -No para GD- -Aplicable hasta el motor No. 104650- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 001
MPN: 68125000
GRUPO EVAPORADOR COMPLETO
-Junto con SW ECU 2.02 ref. 15- -Aplicable para GD- -Aplicable hasta el motor No. 104650- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 001
MPN: 69544400
GRUPO EVAPORADOR COMPLETO
-Junto con SW ECU 13.00 ref. 15- -No para GD- -Aplicable a partir del motor No. 104651- -Aplicable después del agotamiento de 66984100-
de £2.895,50
de £2.895,50
Esta pieza reemplaza el número de pieza. 66984100
# 001
MPN: 69544600
GRUPO EVAPORADOR COMPLETO
-Junto con SW ECU 13.00 ref. 15- -Aplicable para GD- -Aplicable desde el motor No. 104651- -Aplicable después del agotamiento de 68125000-
de £1.532,13
de £1.532,13
Esta pieza reemplaza el número de pieza. 68125000 - and 1 more. Haga clic para ver detalles
# 001
MPN: 80281200
GRUPO EVAPORADOR COMPLETO
-Versión mejorada- -Junto con SW ECU 13.00 ref. 15- -No para GD-
de £3.032,63
de £3.032,63
# 001
MPN: 80281300
GRUPO EVAPORADOR COMPLETO
-Versión mejorada- -Junto con SW ECU 13.00 ref. 15- -Aplicable para GD-
de £2.869,25
de £2.869,25
# 002
MPN: 67002100
CONDUCTO DE AIRE DERECHO
-No para GD-
de £28,04
de £28,04
# 002
MPN: 67924300
CONDUCTO DE AIRE DERECHO
-Aplicable para GD-
de £17,82
de £17,82
# 003
MPN: 67002200
CONDUCTO DE AIRE IZQUIERDO
-No para GD-
de £28,04
de £28,04
# 003
MPN: 67924400
CONDUCTO DE AIRE IZQUIERDO
-Aplicable para GD-
de £17,82
de £17,82
# 004
MPN: 66853900
CONDUCTO DE AIRE PARA OCUPANTES TRASEROS
de £34,09
de £34,09
# 004
MPN: 80024900
CONDUCTO DE AIRE PARA OCUPANTES TRASEROS
-Versión mejorada-
de £61,25
de £61,25
# 005
MPN: 13274211
TORNILLO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 13274221
# 006
MPN: 12637824
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12637801 - and 1 more. Haga clic para ver detalles
# 007
MPN: 14197890
TUERCA EN JAULA
de £0,47
de £0,47
# 008
MPN: 16286024
TORNILLO
de £0,47
de £0,47
# 009
MPN: 12601274
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 010
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 011
MPN: 67935700
TUBO DE DRENAJE DE CONDENSADO
de £8,53
de £8,53
Esta pieza reemplaza el número de pieza. 82596700
# 012
MPN: 66853400
MANGUITO DERECHO
-No para GD-
de £15,77
de £15,77
# 012
MPN: 67457100
MANGUITO DERECHO
-Aplicable para GD-
de £17,02
de £17,02
# 013
MPN: 66853500
TUBO CONECTOR IZQUIERDO
-No para GD-
de £15,77
de £15,77
# 013
MPN: 67457200
TUBO CONECTOR IZQUIERDO
-Aplicable para GD-
de £17,02
de £17,02
# 014
MPN: 67852400
ducto de aire
-Aplicable para GD-
de £47,52
de £47,52
# 014
MPN: 68115100
ducto de aire
-No para GD-
de £183,37
de £183,37
# 014
MPN: 68125800
ducto de aire
-No para GD-
de £24,49
de £24,49
# 015
MPN: 191552
UNIDAD DE CONTROL ELECTRÓNICO
-SW 2.02- -Aplicable hasta el motor No. 104650-
de £400,62
de £400,62
# 015
MPN: 221522
UNIDAD DE CONTROL ELECTRÓNICO
-SW 13.00- -Aplicable desde el motor No. 104651-
de £900,53
de £900,53
# 016
MPN: 68391600
SOPORTE DE SUJECIÓN DE LA ECU
-No para GD-
de £42,92
de £42,92
# 016
MPN: 68718600
SOPORTE DE SUJECIÓN DE LA ECU
-Aplicable para GD-
de £54,93
de £54,93
# 017
MPN: 68391900
TORNILLO
de £1,90
de £1,90
# 018
MPN: 68391000
ADMIRADOR
-No para GD- -Ya no se suministra- -Reemplazado por 85256500-
Sustitución
Sustitución
# 018
MPN: 68615800
ADMIRADOR
-Aplicable para GD- -Ya no se suministra- -Reemplazado por 85256600-
Sustitución
Sustitución
# 018
MPN: 85256500
ADMIRADOR
-No para GD-
de £490,62
de £490,62
Esta pieza reemplaza el número de pieza. 68391000
# 018
MPN: 85256600
ADMIRADOR
-Aplicable para GD-
de £510,59
de £510,59
Esta pieza reemplaza el número de pieza. 68615800
# 019
MPN: 66855200
FILTRO ANTIPOLEN
de £32,50
de £32,50
# 020
MPN: 68390600
FILTER COVER
de £16,52
de £16,52
# 021
MPN: 68390700
SUJETADOR DE LA TAPA
de £7,28
de £7,28
# 022
MPN: 68391200
MAZO DE CABLEADO ELÉCTRICO
-No para GD-
de £329,00
de £329,00
# 022
MPN: 68615900
MAZO DE CABLEADO ELÉCTRICO
-Aplicable para GD-
de £325,20
de £325,20
# 023
MPN: 68390100
SENSOR DE AIRE
de £7,32
de £7,32
# 024
MPN: 68389800
ALMOHADILLA DE GOMA
de £4,43
de £4,43
# 025
MPN: 68391500
ESPUMA DE RELLENO DE TUBO DE AGUA
de £2,58
de £2,58
# 026
MPN: 68389500
ESPUMA DE RELLENO DE ENTRADA
de £19,51
de £19,51
# 027
MPN: 68390000
ESPUMA DE LLENADO DEL CONDUCTO DEL DESCONGELADOR
de £17,74
de £17,74
# 028
MPN: 68391800
ESPUMA DE RELLENO FRONTAL
de £2,64
de £2,64
# 029
MPN: 68390200
CONJUNTO DE TUBERÍA DE FREÓN PREFORMADO
de £219,08
de £219,08
# 030
MPN: 68391400
GUARDIA
de £1,63
de £1,63
# 031
MPN: 68390300
soporte
-No para GD-
de £42,61
de £42,61
# 032
MPN: 68389400
empaquetadura
de £18,54
de £18,54
# 033
MPN: 68391100
VÁLVULA TGK
de £58,54
de £58,54
# 034
MPN: 68389600
ESPUMA DE LLENADO DE VÁLVULA
de £2,43
de £2,43
# 035
MPN: 68391300
JUNTA TÓRICA
de £2,38
de £2,38
# 036
MPN: 66309300
JUNTA TÓRICA
de £0,85
de £0,85
Esta pieza reemplaza el número de pieza 175835 que tenemos en stock.
# 037
MPN: 64281500
BRIDA SUPERIOR
de £2,21
de £2,21
Esta pieza reemplaza el número de pieza. 67592000
# 038
MPN: 66309500
JUNTA TÓRICA
de £9,60
de £9,60
# 039
MPN: 66309400
JUNTA TÓRICA
de £10,90
de £10,90
# 040
MPN: 67588300
BRIDA INFERIOR
de £12,57
de £12,57
# 041
MPN: 68391700
soporte
de £13,51
de £13,51
# 042
MPN: 178053
COLLAR PARA UNIÓN DE MANGUERA
de £0,70
de £0,70
# 043
MPN: 10441790
SOPORTE CON FUNDA
de £0,47
de £0,47
# 044
MPN: 68296400
ESPUMA ADHESIVA
de £0,94
de £0,94
# 045
MPN: 13274111
TORNILLO
de £2,23
de £2,23
# 046
MPN: 12637801
Arandela
de £0,47
de £0,47
# 047
MPN: 12640624
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12640601 - and 1 more. Haga clic para ver detalles
# 048
MPN: 12647701
Arandela
de £0,47
de £0,47
# 049
MPN: 67612600
empaquetadura
-No para GD-
de £5,97
de £5,97
# 049
MPN: 67852500
empaquetadura
-Aplicable para GD-
de £3,36
de £3,36
# 050
MPN: 10978024
TORNILLO
de £0,47
de £0,47
# 051
MPN: 10977724
TORNILLO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10977711
# 052
MPN: 127493
Arandela
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 106849 - and 1 more. Haga clic para ver detalles
# 053
MPN: 12637824
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12637801 - and 1 more. Haga clic para ver detalles
# 054
MPN: 67439100
RH BRACKET
-No para GD-
# 054
MPN: 67452700
SOPORTE IZQUIERDO
-Aplicable para GD-
de £20,19
de £20,19
# 055
MPN: 67439200
SOPORTE IZQUIERDO
de £24,19
de £24,19
# 056
MPN: 16286024
TORNILLO
de £0,47
de £0,47
# 057
MPN: 12601274
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 058
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 059
MPN: 68298300
empaquetadura
de £1,66
de £1,66
# 060
MPN: 68887800
SOLENOIDE
-Recirculación- -No para GD- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 060
MPN: 69050700
SOLENOIDE
-Recirculación- -Aplicable para GD- -Aplicable hasta agotamiento-
de £99,15
de £99,15
# 060
MPN: 85469400
SOLENOIDE
-Recirculación- -No para GD- -Aplicable después del agotamiento de 68887800-
de £99,85
de £99,85
Esta pieza reemplaza el número de pieza. 68887800
# 060
MPN: 85470500
SOLENOIDE
-Recirculación- -Aplicable para GD- -Aplicable después del agotamiento de 69050700-
de £163,32
de £163,32
Esta pieza reemplaza el número de pieza. 69050700
# 061
MPN: 69050000
SOLENOIDE
-Conducto descongelador RH- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 061
MPN: 85469800
SOLENOIDE
-Conducto descongelador RH- -Aplicable después del agotamiento de 69050000-
de £119,40
de £119,40
Esta pieza reemplaza el número de pieza. 69050000
# 062
MPN: 69050300
SOLENOIDE
-Conducto descongelador LH- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 062
MPN: 85470100
SOLENOIDE
-Conducto descongelador LH- -Aplicable después del agotamiento de 69050300-
de £111,00
de £111,00
Esta pieza reemplaza el número de pieza. 69050300
# 063
MPN: 69050100
SOLENOIDE
-Ventilación frontal derecha- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 063
MPN: 85469900
SOLENOIDE
-Ventilación frontal derecha- -Aplicable después del agotamiento de 69050100-
de £111,00
de £111,00
Esta pieza reemplaza el número de pieza. 69050100
# 064
MPN: 69050200
SOLENOIDE
-Ventilación frontal izquierda- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 064
MPN: 85470000
SOLENOIDE
-Ventilación frontal izquierda- -Aplicable después del agotamiento de 69050200-
de £111,00
de £111,00
Esta pieza reemplaza el número de pieza. 69050200
# 065
MPN: 68886800
SOLENOIDE
-Ventilación lateral derecha- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 065
MPN: 85469700
SOLENOIDE
-Ventilación lateral derecha- -Aplicable después del agotamiento de 68886800-
de £111,00
de £111,00
Esta pieza reemplaza el número de pieza. 68886800
# 066
MPN: 69050500
SOLENOIDE
-Ventilación lateral LH- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 066
MPN: 85470300
SOLENOIDE
-Ventilación lateral LH- -Aplicable después del agotamiento de 69050500-
de £146,97
de £146,97
Esta pieza reemplaza el número de pieza. 69050500
# 067
MPN: 68886700
SOLENOIDE
-Conducto de aire del espacio para los pies derecho- -Aplicable hasta el agotamiento-
Sustitución
Sustitución
# 067
MPN: 85469600
SOLENOIDE
-Conducto de aire del espacio para los pies derecho- -Aplicable después del agotamiento de 68886700-
de £111,00
de £111,00
Esta pieza reemplaza el número de pieza. 68886700
# 068
MPN: 69050600
SOLENOIDE
-Conducto de aire del espacio para los pies izquierdo- -Aplicable hasta el agotamiento-
Sustitución
Sustitución
# 068
MPN: 85470400
SOLENOIDE
-Conducto de aire del espacio para los pies izquierdo- -Aplicable después del agotamiento de 69050600-
de £111,00
de £111,00
Esta pieza reemplaza el número de pieza. 69050600
# 069
MPN: 68887700
SOLENOIDE
-Conducto de aire trasero- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 069
MPN: 85469500
SOLENOIDE
-Conducto de aire trasero- -Aplicable después del agotamiento de 68887700-
de £131,51
de £131,51
Esta pieza reemplaza el número de pieza. 68887700
# 070
MPN: 69050400
SOLENOIDE
-Bypass- -Aplicable hasta agotamiento-
de £99,15
de £99,15
# 070
MPN: 85470200
SOLENOIDE
-Bypass- -Aplicable después del agotamiento de 69050400-
de £99,85
de £99,85
Esta pieza reemplaza el número de pieza 69050400 que tenemos en stock.
# 071
MPN: 81235000
PIN DEL ACTUADOR
-Conducto de aire trasero-
de £18,55
de £18,55
# 072
MPN: 81235100
VARILLA DEL ACTUADOR
-Conducto de aire trasero-
de £8,89
de £8,89
# 073
MPN: 81235200
VARILLA DE TAPA
-Conducto de aire trasero-
de £8,89
de £8,89
# 074
MPN: 81235300
VARILLA DEL ACTUADOR
-Recirculación-
de £8,89
de £8,89
# 075
MPN: 81562000
BRIDA DE TAPA
de £22,28
de £22,28
