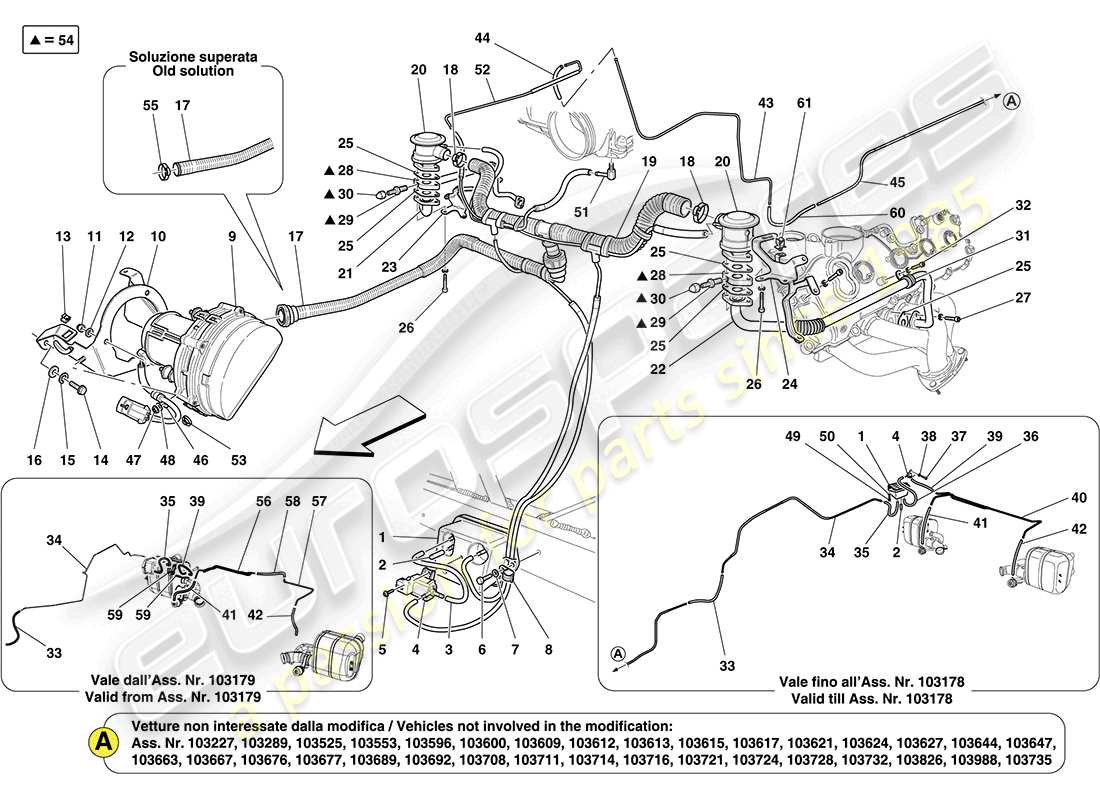

0012 - Sistema de aire secundario
Ferrari California (RHD) SECONDARY AIR SYSTEM Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 198339
TANQUE ACUMULADOR DE VACÍO
de £15,57
de £15,57
# 002
MPN: 225098
GORRA PARA LA UNIÓN
de £0,85
de £0,85
# 003
MPN: 115149
TUBERÍA DE GOMA
de £22,32
de £22,32
# 004
MPN: 184363
VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 004
MPN: 315769
VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO
-Aplicable después del agotamiento de 184363-
de £17,12
de £17,12
Esta pieza reemplaza el número de pieza. 184363 - and 1 more. Haga clic para ver detalles
# 005
MPN: 15689501
TORNILLO
de £0,53
de £0,53
# 006
MPN: 10902724
TORNILLO
-Ya no se suministra- -Reemplazado por 10902824-
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza 10902721 que tenemos en stock.
# 006
MPN: 10902824
TORNILLO
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 10902821 que tenemos en stock.
# 007
MPN: 12620477
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12648207
# 008
MPN: 160888
ACORTAR
de £1,86
de £1,86
# 009
MPN: 181197
BOMBA DEL SISTEMA DE AIRE SECUNDARIO
-Aplicable hasta el culo. No. 88373-
de £166,10
de £166,10
# 009
MPN: 247795
BOMBA DEL SISTEMA DE AIRE SECUNDARIO
-Aplicable desde Ass. No. 88374-
de £243,96
de £243,96
# 010
MPN: 253156
SOPORTE DE MONTAJE DE LA BOMBA DE AIRE SECUNDARIO
-Aplicable hasta el culo. No. 88373-
de £235,94
de £235,94
# 010
MPN: 256917
SOPORTE DE MONTAJE DE LA BOMBA DE AIRE SECUNDARIO
-Aplicable desde Ass. No. 88374 hasta Ass. No. 103178-
de £78,32
de £78,32
# 010
MPN: 282724
SOPORTE DE FIJACIÓN DE LA BOMBA DE AIRE SECUNDARIO
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £217,06
de £217,06
# 011
MPN: 15896214
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 15896211
# 012
MPN: 12601274
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 013
MPN: 162606
ACORTAR
-Aplicable hasta el culo. No. 88373-
de £0,90
de £0,90
# 013
MPN: 253769
ACORTAR
-Aplicable desde Ass. No. 88374-
de £0,47
de £0,47
# 014
MPN: 10902224
TORNILLO
de £0,52
de £0,52
# 015
MPN: 12601274
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 016
MPN: 12643724
Arandela
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 017
MPN: 245710
TUBO DE BOMBA DE AIRE AL TUBO DE AIRE DE LA VÁLVULA
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 017
MPN: 256913
TUBO DE BOMBA DE AIRE A TUBO DE VÁLVULA DE AIRE
-Aplicable hasta el culo. No. 103178- -Aplicable después del agotamiento de 245710-
de £277,50
de £277,50
Esta pieza reemplaza el número de pieza. 245710 - and 1 more. Haga clic para ver detalles
# 017
MPN: 272519
TUBO DE BOMBA DE AIRE A TUBO DE VÁLVULA DE AIRE
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £157,14
de £157,14
# 018
MPN: 226356
ABRAZADERA
de £0,53
de £0,53
# 019
MPN: 239161
TUBO DE AIRE SECUNDARIO COMPLETO
de £132,12
de £132,12
# 020
MPN: 171175
VÁLVULA DEL SISTEMA DE AIRE SECUNDARIO
de £109,41
de £109,41
# 021
MPN: 251051
TUBO DE LA VÁLVULA DE AIRE DERECHO
-Aplicable hasta el culo. No. 103178- -Aplicable hasta agotamiento-
de £56,84
de £56,84
# 021
MPN: 282428
TUBO PARA VÁLVULA DE AIRE SECUNDARIO DER.
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179- -Aplicable después del agotamiento de 251051-
de £500,20
de £500,20
Esta pieza reemplaza el número de pieza 251051 que tenemos en stock.
# 022
MPN: 251053
TUBO DE LA VÁLVULA DE AIRE IZQUIERDO
-Ya no se suministra- -Reemplazado por 282430-
Sustitución
Sustitución
# 022
MPN: 282430
TUBO PARA VÁLVULA DE AIRE SECUNDARIO IZQUIERDO
de £396,38
de £396,38
Esta pieza reemplaza el número de pieza. 251053
# 023
MPN: 251578
SOPORTE DE FIJACIÓN DE LA VÁLVULA DE AIRE DERECHA
de £14,01
de £14,01
# 024
MPN: 251073
SOPORTE DE FIJACIÓN DE LA VÁLVULA DE AIRE IZQUIERDA
de £18,68
de £18,68
# 025
MPN: 186781
empaquetadura
de £3,11
de £3,11
# 026
MPN: 231621
TORNILLO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 216568
# 027
MPN: 231617
TORNILLO
-M6 X 18-
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 14433124
# 028
MPN: 210653
CALCE
-Aplicable hasta el motor No. 167887-
de £16,15
de £16,15
# 028
MPN: 252813
CALCE
-Aplicable a partir del motor N° 167888- -Aplicable hasta su agotamiento-
de £31,05
de £31,05
Esta pieza reemplaza el número de pieza. 210653
# 029
MPN: 210868
UNIÓN ROSCADA
-Ya no se suministra- -Reemplazado por 257977-
de £9,74
de £9,74
# 029
MPN: 210868
UNIÓN ROSCADA
-Aplicable a partir del motor N° 167888- -Aplicable hasta su agotamiento-
de £9,74
de £9,74
# 029
MPN: 257977
UNIÓN ROSCADA
-Aplicable hasta el motor No. 167887-
de £43,40
de £43,40
# 030
MPN: 150595
TUERCA DE SOMBRERO
-Aplicable hasta su agotamiento-
de £0,48
de £0,48
Esta pieza reemplaza el número de pieza. 16109642
# 031
MPN: 249300
soporte
de £5,65
de £5,65
# 032
MPN: 233600
TORNILLO
de £0,53
de £0,53
# 033
MPN: 115411
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £7,44
de £7,44
# 033
MPN: 165608
TUBERÍA DE GOMA
-Aplicable hasta el culo. No. 103178-
de £1,50
de £1,50
# 034
MPN: 250435
TUBO RÍGIDO
-No para HELE- -No para Stop & Start- -Aplicable hasta agotamiento-
de £50,01
de £50,01
# 034
MPN: 270708
TUBO RÍGIDO
-No para HELE- -No para Stop & Start- -Aplicable después del agotamiento de 250435-
de £47,18
de £47,18
# 034
MPN: 270708
TUBO RÍGIDO
-Aplicable para HELE- -Aplicable para Stop & Start- -Aplicable hasta Ass. No. 103178-
de £47,18
de £47,18
# 034
MPN: 283324
TUBO RÍGIDO
-Aplicable para HELE- -Aplicable para Stop & Start- -Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £58,50
de £58,50
# 035
MPN: 168248
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £11,41
de £11,41
# 035
MPN: 243631
TUBERÍA DE GOMA
-Aplicable hasta el culo. No. 103178-
de £2,87
de £2,87
# 036
MPN: 115147
TUBERÍA DE GOMA
-Aplicable hasta el culo. No. 103178-
de £2,92
de £2,92
Esta pieza reemplaza el número de pieza. 321332
# 036
MPN: 163092
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £1,12
de £1,12
# 037
MPN: 14304124
TORNILLO
de £0,53
de £0,53
# 038
MPN: 12601174
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 12601173 que tenemos en stock. - and 5 more. Haga clic para ver detalles
# 039
MPN: 115411
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179- -Ya no se suministra- -Reemplazado por 289103-
de £7,44
de £7,44
# 039
MPN: 243633
TUBERÍA DE GOMA
-Aplicable hasta el culo. No. 103178-
de £63,22
de £63,22
# 039
MPN: 289103
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £7,44
de £7,44
# 040
MPN: 250189
TUBO RÍGIDO PARA ACTUACIÓN DE VÁLVULA BY-PASS
-Ya no se suministra- -Reemplazado por 259262-
Sustitución
Sustitución
# 040
MPN: 259262
TUBO RÍGIDO PARA ACTUACIÓN DE VÁLVULA BY-PASS
-Aplicable hasta el culo. No. 103178-
de £99,24
de £99,24
Esta pieza reemplaza el número de pieza. 250189
# 041
MPN: 147123
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £8,18
de £8,18
Esta pieza reemplaza el número de pieza. 131042 - and 2 more. Haga clic para ver detalles
# 041
MPN: 148203
TUBERÍA DE GOMA
-Aplicable hasta el culo. No. 103178-
de £16,98
de £16,98
# 041
MPN: 148204
TUBERÍA DE GOMA
-Ya no se suministra- -Reemplazado por 148203-
de £13,20
de £13,20
# 042
MPN: 148204
TUBERÍA DE GOMA
-Aplicable hasta el culo. No. 103178-
de £13,20
de £13,20
# 042
MPN: 163052
TUBERÍA DE GOMA
-Ya no se suministra- -Reemplazado por 148204-
Sustitución
Sustitución
# 042
MPN: 163052
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
Sustitución
Sustitución
# 043
MPN: 244452
TUBO DEL TUBO BAJO PISO AL PROTECCIÓN
-Aplicable hasta el culo. No. 90608-
de £18,86
de £18,86
# 043
MPN: 260089
TUBO DEL TUBO BAJO PISO AL PROTECCIÓN
-No para GD- -Aplicable desde Ass. No. 90609 hasta Ass. No. 103178-
de £38,68
de £38,68
# 043
MPN: 260831
TUBO DEL TUBO BAJO PISO AL PROTECCIÓN
-Aplicable para GD- -Aplicable desde Ass. No. 90609-
de £29,77
de £29,77
# 043
MPN: 279518
TUBO DEL TUBO DE BAJOS AL CORTAFUEGOS
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £33,96
de £33,96
# 044
MPN: 165629
TUBERÍA DE GOMA
Sustitución
Sustitución
# 045
MPN: 247701
TUBERÍA BAJO SUELO
-Aplicable hasta el culo. No. 103178-
de £27,36
de £27,36
# 045
MPN: 272511
TUBO DE BAJOS
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £39,63
de £39,63
# 046
MPN: 10441290
SOPORTE CON FUNDA
-Aplicable hasta el culo. No. 88373-
de £0,29
de £0,29
# 047
MPN: 12575411
TUERCA
-Aplicable hasta el culo. No. 88373-
Sustitución
Sustitución
# 048
MPN: 12646624
Arandela
-Aplicable hasta el culo. No. 88373-
de £0,54
de £0,54
# 049
MPN: 10902724
TORNILLO
-Ya no se suministra- -Reemplazado por 10902824-
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza 10902721 que tenemos en stock.
# 049
MPN: 10902824
TORNILLO
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza 10902821 que tenemos en stock.
# 050
MPN: 12620477
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12648207
# 051
MPN: 128016
CONECTOR
de £5,70
de £5,70
# 052
MPN: 244411
TUBO DE LA VÁLVULA DE AIRE DERECHO
de £19,81
de £19,81
# 053
MPN: 14569680
ACORTAR
-Aplicable desde Ass. No. 88374-
de £0,54
de £0,54
# 054
MPN: 264020
CONJUNTO DEL ESPACIADOR
-Aplicable después del agotamiento de los números de pieza 252813, 210868 y 150595- -Aplicable a partir del motor número 167888-
de £21,80
de £21,80
Esta pieza reemplaza el número de pieza. 252813 - and 2 more. Haga clic para ver detalles
# 055
MPN: 226356
ABRAZADERA
-Aplicable para tubería 245710 ref. 17-
de £0,54
de £0,54
# 056
MPN: 281963
TUBO DE ACTUACIÓN DE LA VÁLVULA DE BYPASS RÍGIDA DERECHA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £107,52
de £107,52
# 057
MPN: 281964
TUBO DE ACTUACIÓN DE LA VÁLVULA DE BYPASS RÍGIDA IZQUIERDA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £23,98
de £23,98
# 058
MPN: 115411
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179- -Ya no se suministra- -Reemplazado por 289103-
de £7,44
de £7,44
# 058
MPN: 289103
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £7,44
de £7,44
# 059
MPN: 279177
soporte
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £11,31
de £11,31
# 060
MPN: 272512
TUBERÍA DE GOMA
-Ver nota A para Ass. Número de vehículos no afectados por la modificación- -Aplicable desde Ass. No. 103179-
de £5,08
de £5,08
# 061
MPN: 198271
ACORTAR
de £0,51
de £0,51
-part-diagram-0013.webp "FERRARI CALIFORNIA (RHD) INTAKE MANIFOLD AND THROTTLE BODY DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI CALIFORNIA (RHD) FILTRO DE AIRE, TOMA DE AIRE Y CONDUCTOS DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI CALIFORNIA (RHD) CONVERTIDORES PRECATALÍTICOS Y CONVERTIDORES CATALÍTICOS. DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI CALIFORNIA (RHD) SILENCIADORES DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI CALIFORNIA (RHD) INTERCAMBIADOR DE CALOR DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE RECUPERACIÓN DE ACEITE DE VAPOR DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI CALIFORNIA (RHD) LUBRICACIÓN: CIRCUITO Y RECOGIDA DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI CALIFORNIA (RHD) LUBRICATION: PUMP AND FILTER DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI CALIFORNIA (RHD) REFRIGERACIÓN: BOMBA DE AGUA DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI CALIFORNIA (RHD) REFRIGERACIÓN: RADIADORES Y CONDUCTOS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI CALIFORNIA (RHD) ENFRIAMIENTO: TANQUE COLECTOR Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI CALIFORNIA (RHD) CARCASA DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI CALIFORNIA (RHD) MANDOS EXTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI CALIFORNIA (RHD) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI CALIFORNIA (RHD) KIT DE REPARACIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI CALIFORNIA (RHD) CIRCUITO DE LUBRICACIÓN Y REFRIGERACIÓN DE LA CAJA DE CAMBIOS. DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI CALIFORNIA (RHD) MANDO DE APERTURA DE BLOQUEO DE LA CAJA DE CAMBIOS MANUAL DCT DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI CALIFORNIA (RHD) TUBO DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI CALIFORNIA (RHD) EJES DIFERENCIAL Y EJE TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI CALIFORNIA (RHD) MONTAJE COMPLETO DEL PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI CALIFORNIA (RHD) MONTAJE COMPLETO DEL PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI CALIFORNIA (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI CALIFORNIA (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI CALIFORNIA (RHD) COMPONENTES DEL SISTEMA DE FRENO DE LA RUEDA DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI CALIFORNIA (RHD) COMPONENTES DEL SISTEMA DE FRENO DE LA RUEDA TRASERA DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI CALIFORNIA (RHD) PARKING BRAKE DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI CALIFORNIA (RHD) CAJA DE DIRECCIÓN Y BOMBA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI CALIFORNIA (RHD) CONJUNTO DE LA COLUMNA DE DIRECCIÓN Y VOLANTE DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI CALIFORNIA (RHD) COMPONENTES DEL AMORTIGUADOR DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI CALIFORNIA (RHD) SUSPENSIÓN DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI CALIFORNIA (RHD) COMPONENTES DEL AMORTIGUADOR TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI CALIFORNIA (RHD) REAR SUSPENSION DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI CALIFORNIA (RHD) WHEELS AND TYRES DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0050.webp "FERRARI CALIFORNIA (RHD) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0051.webp "FERRARI CALIFORNIA (RHD) ALTERNADOR, MOTOR DE ARRANQUE Y COMPRESOR DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0052.webp "FERRARI CALIFORNIA (RHD) UNIDAD DE AIRE ACONDICIONADO: COMPONENTES EN EL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0053.webp "FERRARI CALIFORNIA (RHD) UNIDAD DE AIRE ACONDICIONADO: COMPONENTES EN EL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-0054.webp "FERRARI CALIFORNIA (RHD) UNIDAD DE AIRE ACONDICIONADO: COMPONENTES DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-0055.webp "FERRARI CALIFORNIA (RHD) UNIDAD DE AIRE ACONDICIONADO: DISTRIBUCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0056.webp "FERRARI CALIFORNIA (RHD) ACCESORIOS ESTANDAR DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI CALIFORNIA (RHD) CARROCERIA Y ADORNO DELANTERO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI CALIFORNIA (RHD) CARROCERÍA DELANTERA Y MOLDURAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI CALIFORNIA (RHD) CARROCERÍA CENTRAL Y MOLDURAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI CALIFORNIA (RHD) CARROCERÍA CENTRAL Y MOLDURAS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI CALIFORNIA (RHD) CARROCERÍA TRASERA Y REVESTIMIENTO EXTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI CALIFORNIA (RHD) CARROCERÍA TRASERA Y REVESTIMIENTO EXTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI CALIFORNIA (RHD) ESTRUCTURAS FRONTALES Y SECCIONES TIPO CAJA DEL CHASIS. DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI CALIFORNIA (RHD) ESTRUCTURAS FRONTALES Y SECCIONES TIPO CAJA DEL CHASIS. DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI CALIFORNIA (RHD) ESTRUCTURAS CENTRALES Y SECCIONES DE CAJA DEL CHASIS DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI CALIFORNIA (RHD) ESTRUCTURAS CENTRALES Y SECCIONES DE CAJA DEL CHASIS DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI CALIFORNIA (RHD) ESTRUCTURAS TRASERAS Y SECCIONES TIPO CAJA DEL CHASIS. DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI CALIFORNIA (RHD) ESTRUCTURAS TRASERAS Y SECCIONES TIPO CAJA DEL CHASIS. DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI CALIFORNIA (RHD) PROTECCIÓN DE BAJOS Y SECCIONES DE BANDEJA PLANA DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI CALIFORNIA (RHD) RUEDAS Y PUERTAS DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI CALIFORNIA (RHD) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI CALIFORNIA (RHD) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI CALIFORNIA (RHD) INSONORIZACIÓN EN VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI CALIFORNIA (RHD) ESCUDOS TÉRMICOS EN EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI CALIFORNIA (RHD) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI CALIFORNIA (RHD) ALFOMBRILLAS PARA MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI CALIFORNIA (RHD) ALFOMBRILLAS PARA MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI CALIFORNIA (RHD) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI CALIFORNIA (RHD) TECHO ELÉCTRICO: ANTIVUELCO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI CALIFORNIA (RHD) TECHO ELÉCTRICO: ADORNO DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI CALIFORNIA (RHD) TECHO ELÉCTRICO: CINEMÁTICA DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI CALIFORNIA (RHD) TECHO ELÉCTRICO: ESTRUCTURA DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI CALIFORNIA (RHD) TECHO ELÉCTRICO: HIDRÁULICO DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI CALIFORNIA (RHD) TAPA DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI CALIFORNIA (RHD) REAR LID DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI CALIFORNIA (RHD) TAPA DE LLENADO DE COMBUSTIBLE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI CALIFORNIA (RHD) PUERTAS DELANTERAS: ACABADO DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI CALIFORNIA (RHD) PUERTAS DELANTERAS: MECANISMOS DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI CALIFORNIA (RHD) VENTANAS ELÉCTRICAS Y ESPEJOS RETROVISORES DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI CALIFORNIA (RHD) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI CALIFORNIA (RHD) ASIENTO DELANTERO - CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI CALIFORNIA (RHD) ASIENTO DELANTERO - ACABADOS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI CALIFORNIA (RHD) ASIENTO DELANTERO - CARRERAS DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI CALIFORNIA (RHD) TÚNEL CENTRAL Y UNIDAD DE ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI CALIFORNIA (RHD) ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI CALIFORNIA (RHD) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0140.webp "FERRARI CALIFORNIA (RHD) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0141.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0142.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0143.webp "FERRARI CALIFORNIA (RHD) SERVICIOS DEL HABITÁCULO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0144.webp "FERRARI CALIFORNIA (RHD) FAROS DIAGRAMA DE PIEZAS")
-part-diagram-0145.webp "FERRARI CALIFORNIA (RHD) LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0146.webp "FERRARI CALIFORNIA (RHD) PROTECTORES, ACABADOS Y CUBIERTAS DIAGRAMA DE PIEZAS")
-part-diagram-0147.webp "FERRARI CALIFORNIA (RHD) PROTECTORES, ACABADOS Y CUBIERTAS DIAGRAMA DE PIEZAS")
-part-diagram-0148.webp "FERRARI CALIFORNIA (RHD) ARNESES DE CABLEADO PRINCIPALES DIAGRAMA DE PIEZAS")
-part-diagram-0149.webp "FERRARI CALIFORNIA (RHD) FIJACIONES VARIAS PARA EL SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0150.webp "FERRARI CALIFORNIA (RHD) GESTIÓN ELECTRÓNICA (SUSPENSIÓN) DIAGRAMA DE PIEZAS")
-part-diagram-0151.webp "FERRARI CALIFORNIA (RHD) ECU DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0152.webp "FERRARI CALIFORNIA (RHD) ECU DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0153.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE ALARMA E INMOVILIZADOR DIAGRAMA DE PIEZAS")
-part-diagram-0154.webp "FERRARI CALIFORNIA (RHD) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0155.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE ALTAVOCES DE AUDIO DIAGRAMA DE PIEZAS")
-part-diagram-0156.webp "FERRARI CALIFORNIA (RHD) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0157.webp "FERRARI CALIFORNIA (RHD) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI CALIFORNIA (RHD) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI CALIFORNIA (RHD) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI CALIFORNIA (RHD) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI CALIFORNIA (RHD) CIGÜEÑAL, BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI CALIFORNIA (RHD) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI CALIFORNIA (RHD) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE DISTRIBUCIÓN - ÁRBOLES DE LEVAS Y VÁLVULAS DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI CALIFORNIA (RHD) BOMBA DE COMBUSTIBLE Y TUBOS CONECTORES DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI CALIFORNIA (RHD) DEPÓSITO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE INYECCIÓN DERECHO - ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI CALIFORNIA (RHD) SISTEMA DE INYECCIÓN IZQUIERDO - ENCENDIDO DIAGRAMA DE PIEZAS")
