010 - Tanques de combustible y unión

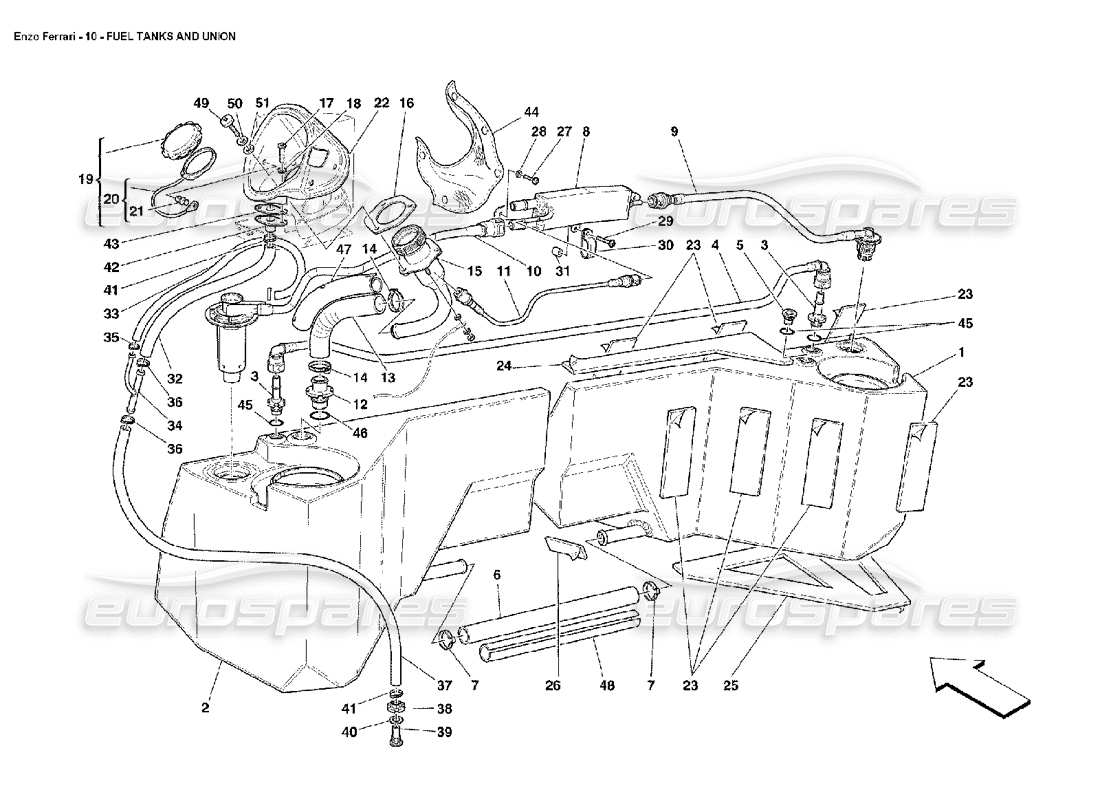

Ferrari Enzo Fuel Tanks and Union Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 186007
TANQUE DE COMBUSTIBLE DERECHO
de £2.180,63
de £2.180,63
# 002
MPN: 186014
TANQUE DE COMBUSTIBLE IZQUIERDO
de £2.137,32
de £2.137,32
# 003
MPN: 187709
TUBO SOBRE TANQUE PARA CONEXIÓN RÁPIDA
de £48,12
de £48,12
# 004
MPN: 190874
TUBO DE CONEXIÓN DE CAMPANA DE AIRE DE TANQUES
de £135,85
de £135,85
# 005
MPN: 187665
TAPÓN ROSCADO
de £5,12
de £5,12
# 006
MPN: 187164
TUBO DE CONEXIÓN INFERIOR DEL TANQUE
de £148,65
de £148,65
# 007
MPN: 170127
CUELLO PARA MANGA
de £0,99
de £0,99
# 008
MPN: 190517
DESAREADOR
de £170,30
de £170,30
# 009
MPN: 192020
VÁLVULA DE VENTILACIÓN COMPLETA DE TUBO
de £128,14
de £128,14
# 010
MPN: 192007
VÁLVULA MULTIFUNCIONAL COMPLETA DE TUBO
de £457,60
de £457,60
# 011
MPN: 192251
UNIONES TUBO COMPLETO
de £78,01
de £78,01
# 012
MPN: 187494
TUBO EN EL TANQUE PARA LLENADO DE COMBUSTIBLE
de £108,81
de £108,81
# 013
MPN: 192261
TUBO DE CONEXIÓN DE TANQUES DE UNIÓN
de £190,73
de £190,73
# 014
MPN: 170127
CUELLO PARA MANGA
de £0,99
de £0,99
# 015
MPN: 188799
UNIÓN
de £484,81
de £484,81
# 016
MPN: 172899
empaquetadura
de £4,77
de £4,77
# 017
MPN: 14778418
TORNILLO
de £0,47
de £0,47
# 018
MPN: 10571570
Arandela
de £0,87
de £0,87
# 019
MPN: 195669
ENCHUFE COMPLETO
Sustitución
Sustitución
# 020
MPN: 244747
ANILLO COMPLETO
de £165,40
de £165,40
Esta pieza reemplaza el número de pieza. 195669
# 021
MPN: 186172
RETENEDOR PARA CUERDA
de £0,47
de £0,47
# 022
MPN: 66761100
BRIDA
de £511,54
de £511,54
# 023
MPN: 190424
ESPESOR DE GOMA
de £2,61
de £2,61
# 024
MPN: 191653
GROSOR DE GOMA SUPERIOR IZQUIERDO
de £20,69
de £20,69
# 024
MPN: 191656
GROSOR DE GOMA SUPERIOR DERECHO
de £20,69
de £20,69
# 025
MPN: 191651
GROSOR GOMA INFERIOR IZQUIERDO
de £70,93
de £70,93
# 025
MPN: 191657
ESPESOR GOMA INFERIOR DERECHO
de £70,93
de £70,93
# 026
MPN: 190425
ESPESOR DE GOMA
de £1,29
de £1,29
# 027
MPN: 65366700
TORNILLO
de £0,50
de £0,50
# 028
MPN: 10571570
Arandela
de £0,87
de £0,87
# 029
MPN: 168133
TORNILLO
de £0,53
de £0,53
# 030
MPN: 139512
SOPORTE CON FUNDA
de £1,20
de £1,20
# 031
MPN: 189927
ESPACIADOR
de £6,44
de £6,44
# 032
MPN: 196657
TUBO DEL BANDEJA A 3 VÍA
de £7,37
de £7,37
# 033
MPN: 196658
TUBO DE VÁLVULA A 3 VÍA
de £23,21
de £23,21
# 034
MPN: 195439
3 UNION DE CAMINO
de £28,78
de £28,78
# 035
MPN: 13432270
SCREW COLLAR
de £0,53
de £0,53
# 036
MPN: 13433570
SCREW COLLAR
de £0,47
de £0,47
# 037
MPN: 196656
TUBERÍA DESDE 3 HASTA ABAJO
de £13,53
de £13,53
# 038
MPN: 104919
TUERCA DE ANILLO
de £3,17
de £3,17
# 039
MPN: 64872000
MANGA
de £4,28
de £4,28
# 040
MPN: 65064500
empaquetadura
de £0,96
de £0,96
# 041
MPN: 177553
ABRAZADERA
de £0,47
de £0,47
# 042
MPN: 197000
BRIDA PARA ESCAPE
de £39,71
de £39,71
# 043
MPN: 197001
empaquetadura
de £4,50
de £4,50
# 044
MPN: 198097
PROTECCIÓN SINDICAL
- Válido hasta agotar existencias.
de £320,07
de £320,07
# 044
MPN: 199428
PROTECCIÓN SINDICAL
- Válido después del agotamiento de existencias de 198097
de £104,69
de £104,69
# 045
MPN: 14457589
O JUNTA
de £2,81
de £2,81
# 046
MPN: 14458289
O JUNTA
de £3,25
de £3,25
# 047
MPN: 198238
PROTECCIÓN DE TUBERÍAS
de £114,52
de £114,52
# 048
MPN: 199427
PROTECCIÓN DE TUBERÍAS
de £13,02
de £13,02
# 049
MPN: 14064117
TORNILLO
de £0,47
de £0,47
# 050
MPN: 12620477
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12648207
# 051
MPN: 12644477
Arandela
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 12644406
