Eurospares-part-diagram-0013.webp)

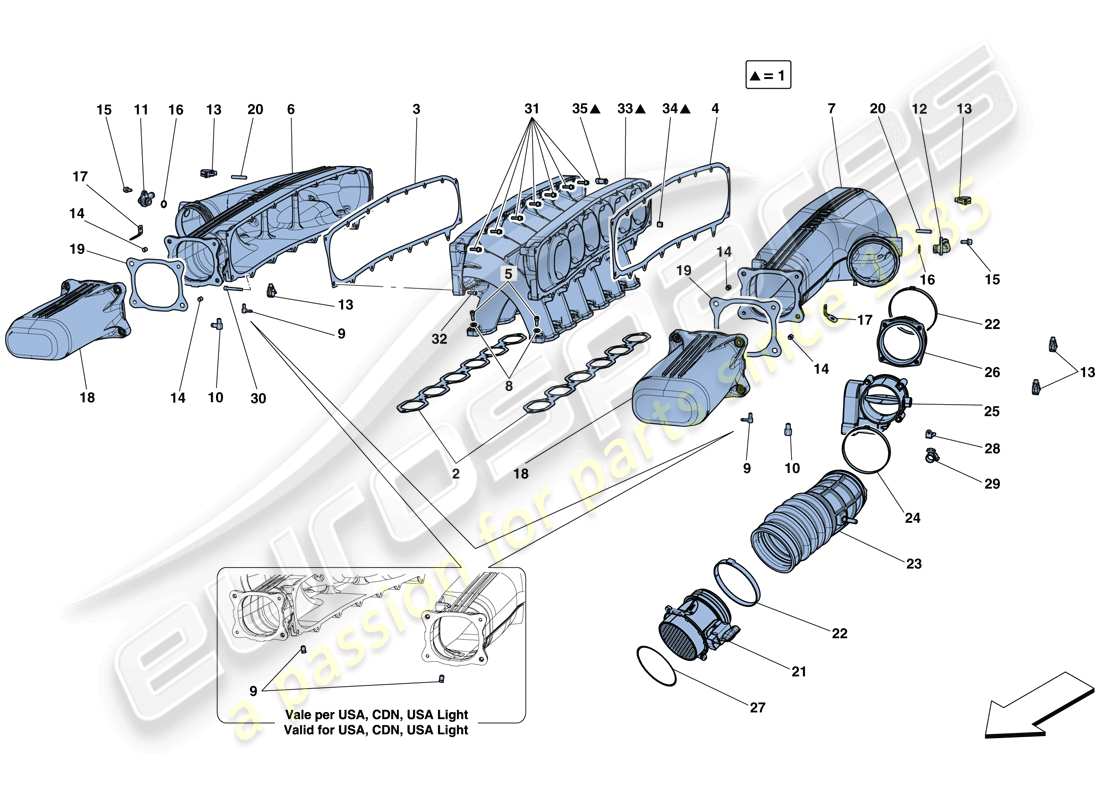

0013 - COLECTOR DE ADMISIÓN
Ferrari F12 Berlinetta (RHD) INTAKE MANIFOLD Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 288311
COLECTOR DE ADMISIÓN
-Ya no se suministra-
# 002
MPN: 289568

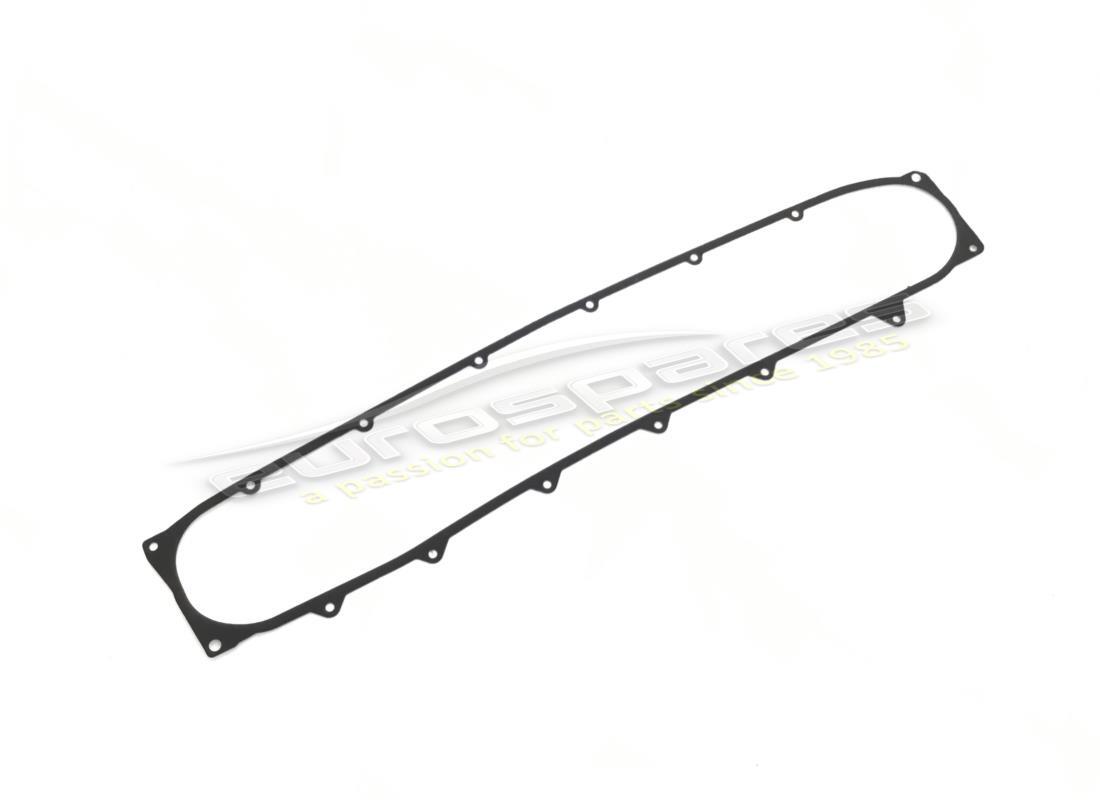

empaquetadura
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 002
MPN: 316503

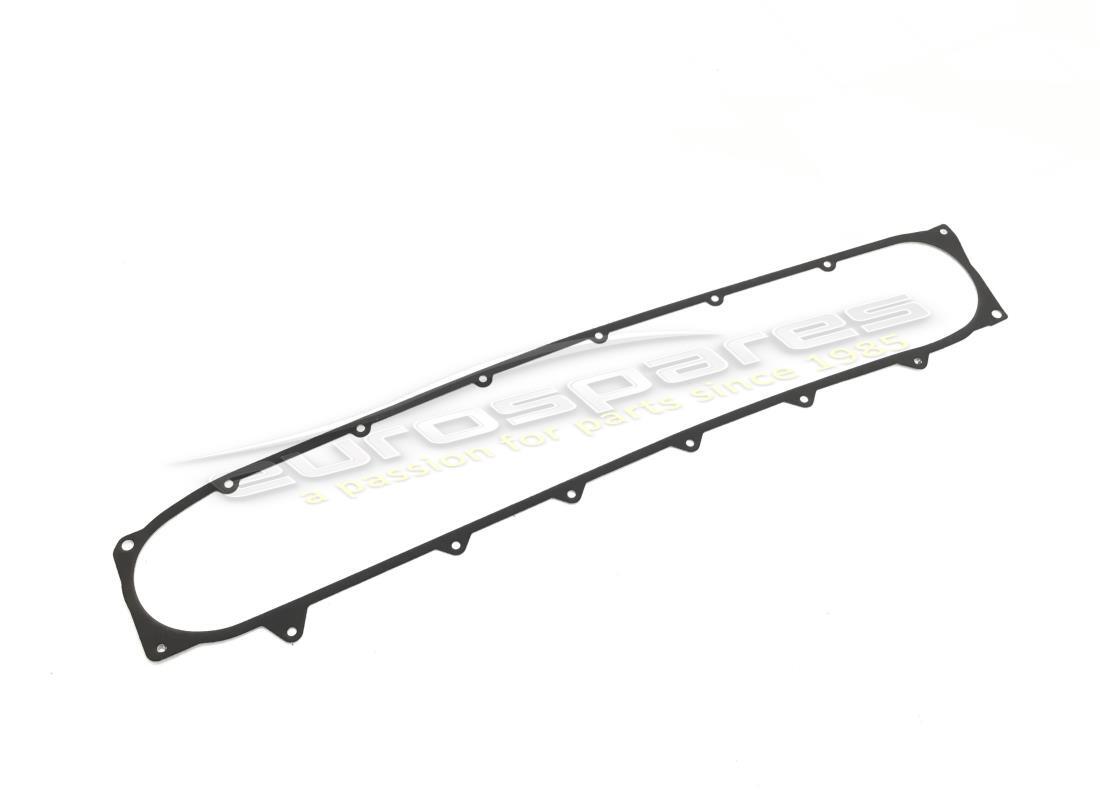

empaquetadura
-Aplicable después del agotamiento de 289568-
de £10,91
de £10,91
Esta pieza reemplaza el número de pieza. 289568
# 003
MPN: 279987
SELLO DERECHO
de £64,71
de £64,71
# 004
MPN: 279988
SELLO IZQUIERDO
de £64,71
de £64,71
# 005
MPN: 14305574
TORNILLO
-M6 X 30-
de £0,50
de £0,50
# 006
MPN: 288308

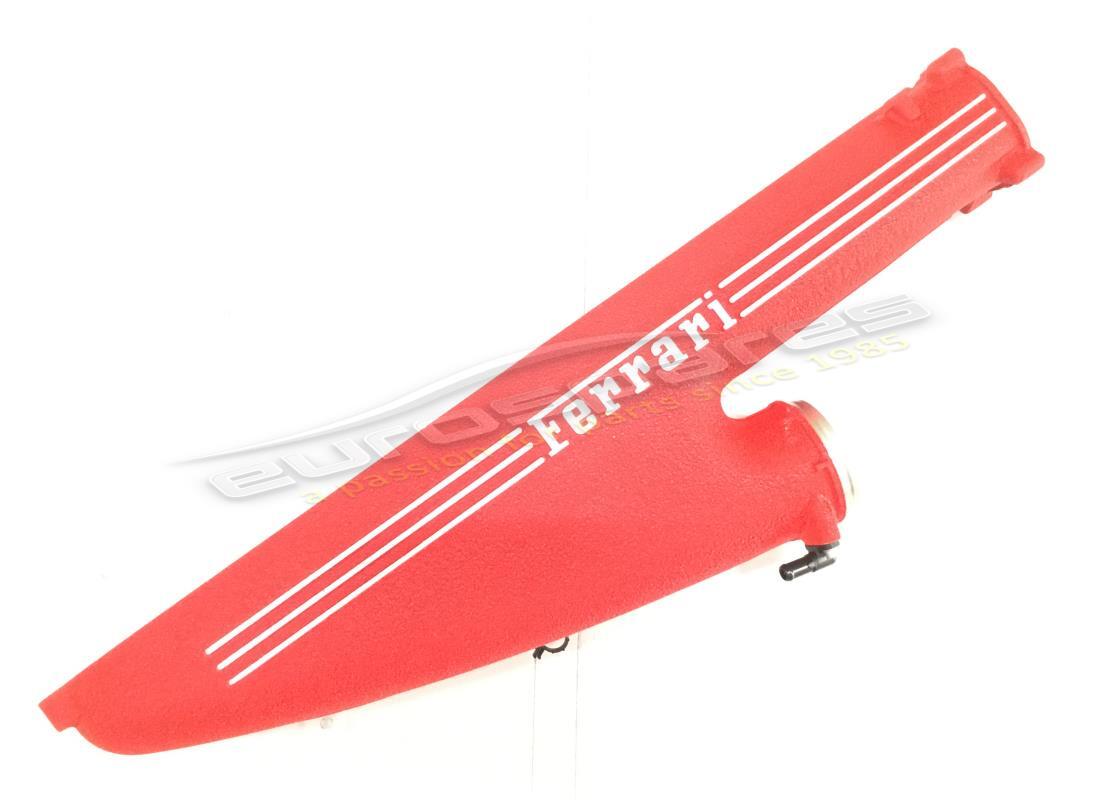

PLENO DE ADMISIÓN RH
de £1.433,30
de £1.433,30
# 007
MPN: 288310
PLENO DE ADMISIÓN LH
de £1.433,30
de £1.433,30
# 008
MPN: 11197774
Arandela
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 009
MPN: 128016
CONECTOR
-No para EE.UU., CDN, EE.UU. LIGHT-
de £5,52
de £5,52
# 009
MPN: 219786
TAPÓN ROSCADO
-Aplicable para USA, CDN, USA LIGHT-
de £8,24
de £8,24
# 010
MPN: 174818
CONECTOR
de £8,99
de £8,99
# 011
MPN: 243208
CONECTOR
-En pleno derecho-
de £13,35
de £13,35
# 012
MPN: 243207
CONECTOR
-En pleno LH-
de £11,14
de £11,14
# 013
MPN: 198253
ACORTAR
de £1,95
de £1,95
# 013
MPN: 222072
ACORTAR
de £1,80
de £1,80
# 014
MPN: 102725
CLAVIJA DE ALINEACIÓN
de £0,58
de £0,58
# 015
MPN: 231616
TORNILLO
-M6 X 14-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14305724 que tenemos en stock.
# 016
MPN: 123475
empaquetadura
de £1,90
de £1,90
# 017
MPN: 262736
soporte
de £5,12
de £5,12
# 018
MPN: 288126
CUERPO DEL RESONADOR
de £147,11
de £147,11
# 019
MPN: 288315
empaquetadura
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 019
MPN: 316504
empaquetadura
-Aplicable después del agotamiento de 288315-
de £6,38
de £6,38
Esta pieza reemplaza el número de pieza. 288315
# 020
MPN: 11500424
PERNO PRISIONERO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 11500421
# 021
MPN: 245028
MEDIDOR DE FLUJO DE AIRE
de £205,50
de £205,50
# 022
MPN: 190151

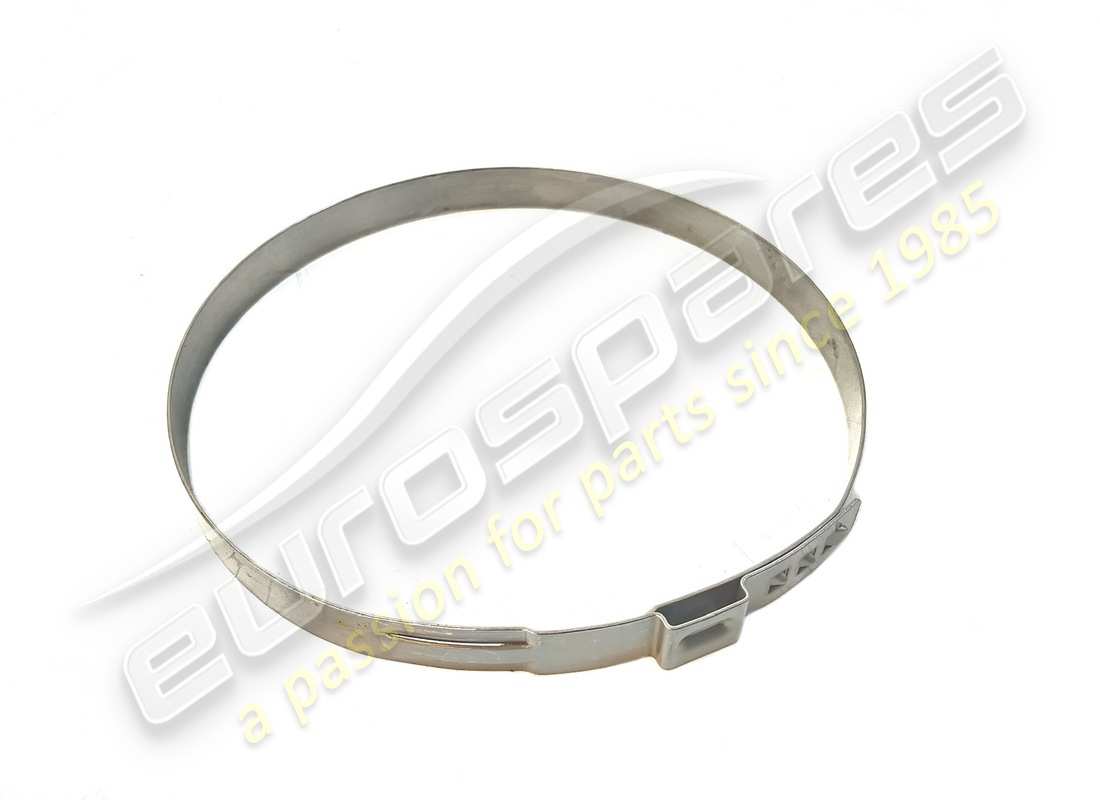

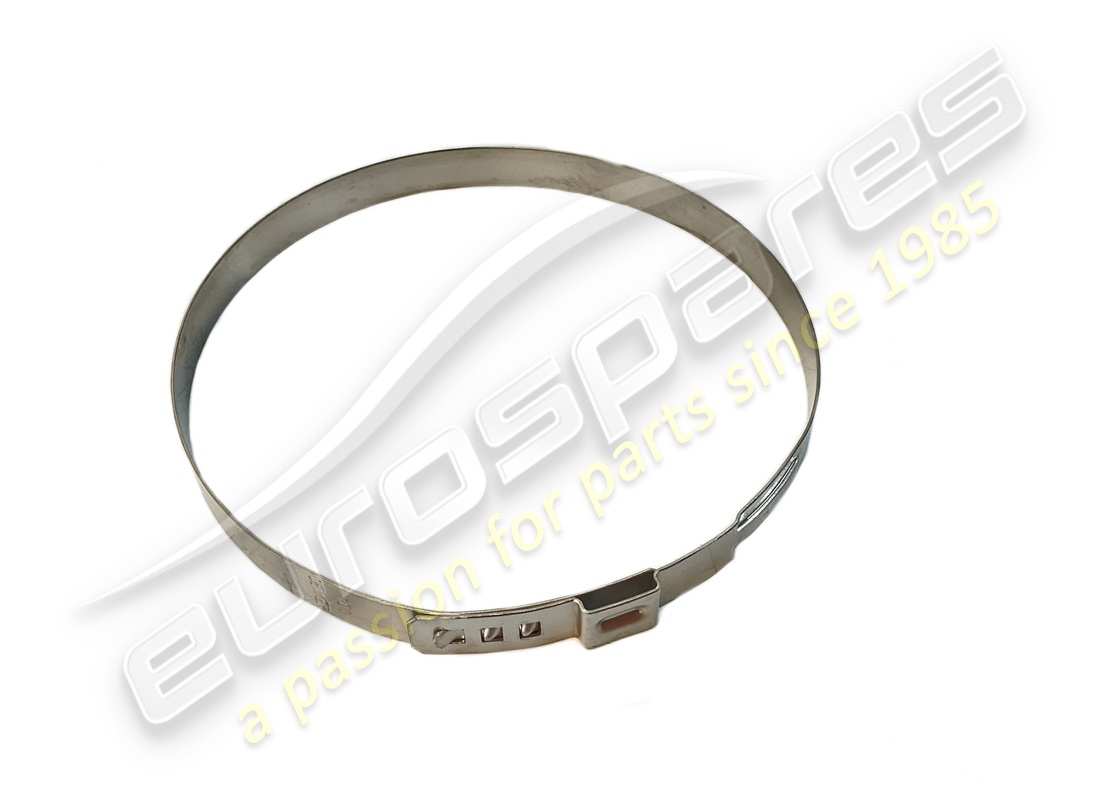

ABRAZADERA DE ANILLO
de £1,95
de £1,95
Esta pieza reemplaza el número de pieza. 204436
# 023
MPN: 282238
FUELLE DERECHO ENTRE EL MEDIDOR DE FLUJO DE AIRE Y EL CUERPO DEL MARIPOSA
-Aplicable para USA, CDN, USA LIGHT-
de £103,93
de £103,93
# 023
MPN: 282239
FUELLE IZQUIERDO ENTRE EL MEDIDOR DE FLUJO DE AIRE Y EL CUERPO DEL MARIPOSA
-Aplicable para USA, CDN, USA LIGHT-
de £103,93
de £103,93
# 023
MPN: 283688
FUELLE DERECHO ENTRE EL MEDIDOR DE FLUJO DE AIRE Y EL CUERPO DEL MARIPOSA
-No para EE.UU., CDN, EE.UU. LIGHT-
de £48,99
de £48,99
# 023
MPN: 283689
FUELLE IZQUIERDO ENTRE EL MEDIDOR DE FLUJO DE AIRE Y EL CUERPO DEL MARIPOSA
-No para EE.UU., CDN, EE.UU. LIGHT-
de £48,99
de £48,99
# 024
MPN: 180046

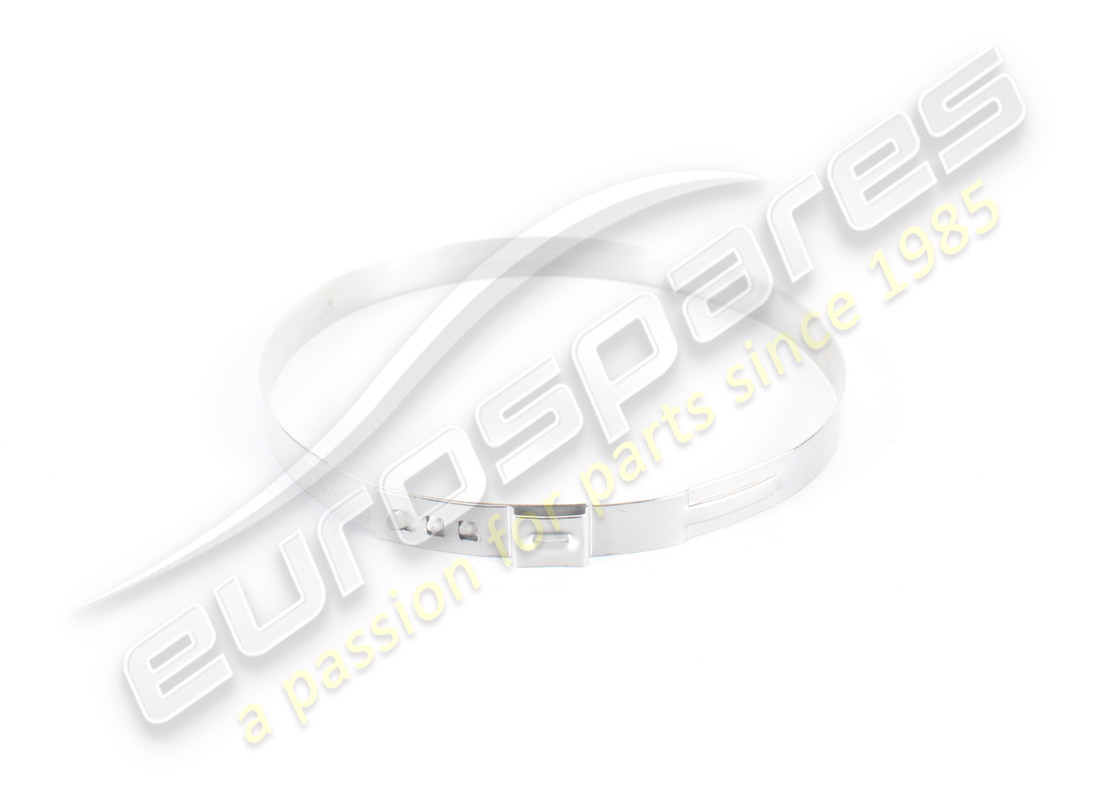

ABRAZADERA DE ANILLO
de £1,31
de £1,31
# 025
MPN: 179912

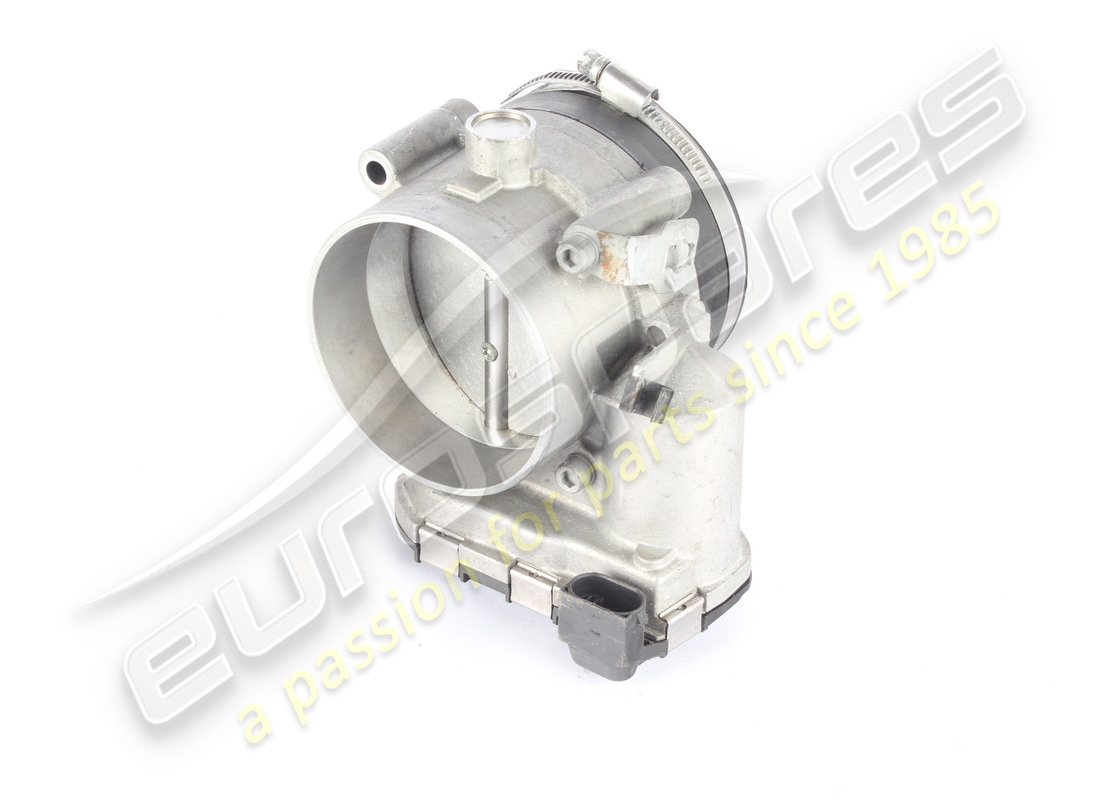

cuerpo del acelerador
-Ya no se suministra- -Reemplazado por 331005-
de £315,29
de £315,29
# 025
MPN: 331005
cuerpo del acelerador
de £220,48
de £220,48
# 026
MPN: 240262
CALCE
de £59,85
de £59,85
Esta pieza reemplaza el número de pieza 195206 que tenemos en stock.
# 027
MPN: 270053
empaquetadura
de £78,28
de £78,28
# 028
MPN: 179243
LÁMINA
-lado izquierdo-
de £2,45
de £2,45
# 028
MPN: 268987
LÁMINA
-Lado derecho- -No para USA, CDN, USA LIGHT-
de £10,17
de £10,17
# 029
MPN: 178430
ACORTAR
de £0,47
de £0,47
# 030
MPN: 231626
TORNILLO
-M6 X 70-
de £0,49
de £0,49
# 031
MPN: 231624
TORNILLO
-M6 X 45-
de £0,47
de £0,47
# 032
MPN: 231622
TORNILLO
-M6 X 35-
de £0,47
de £0,47
# 033
MPN: 288312
COLECTOR DE ADMISIÓN
de £3.142,77
de £3.142,77
# 034
MPN: 102725
CLAVIJA DE ALINEACIÓN
de £0,58
de £0,58
# 035
MPN: 289886
CONECTOR ROSCADO
de £20,60
de £20,60
