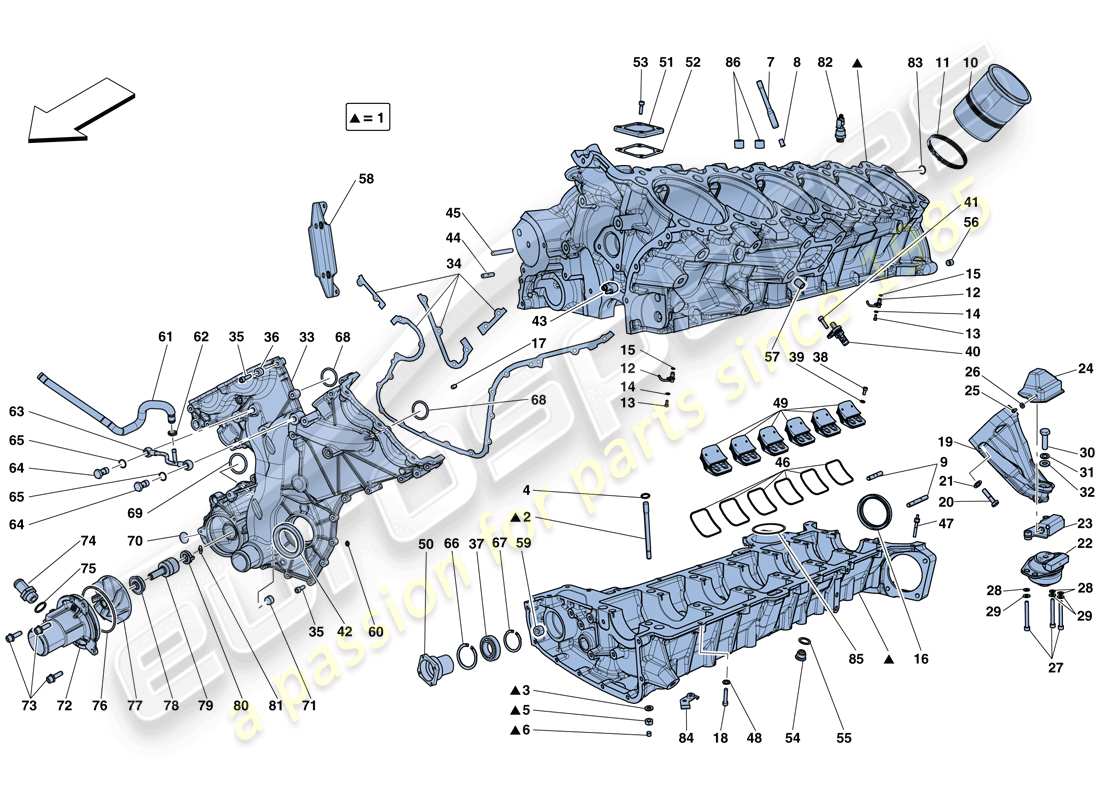

0001 - CRANKCASE
Ferrari F12 Berlinetta (USA) CRANKCASE Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas

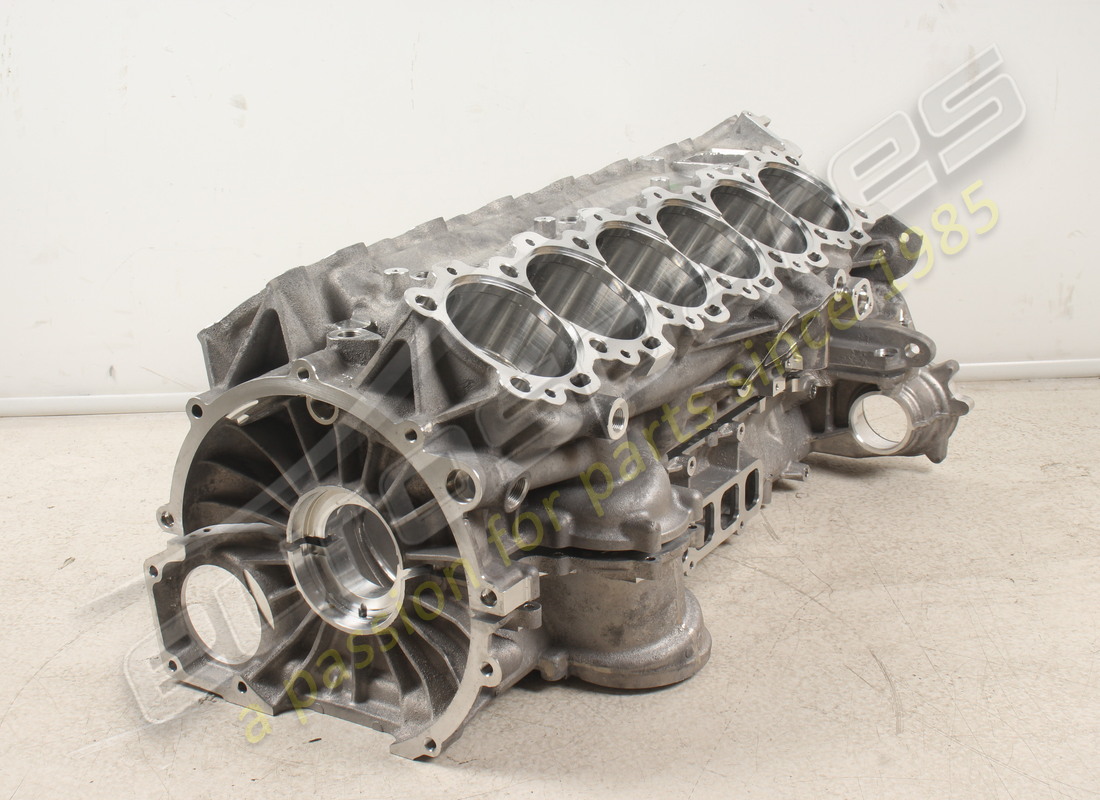

# 001
MPN: 290235
CONJUNTO CARTER-CARTER INFERIOR
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 001
MPN: 303921
CONJUNTO CARTER-CARTER INFERIOR
-Aplicable hasta el motor No. 304140- -Aplicable después del agotamiento de 290235-
de £6.032,21
de £6.032,21
Esta pieza reemplaza el número de pieza. 290235
# 001
MPN: 326982
CONJUNTO CARTER-CARTER INFERIOR
-Aplicable a partir del motor No. 304141-
de £4.729,71
de £4.729,71
# 002
MPN: 190426
PERNO PRISIONERO
-M12 X 1.75- -Posicionamiento interior-
de £17,71
de £17,71
# 002
MPN: 217796
PERNO PRISIONERO
-M12 X 1.75- -Posicionamiento exterior-
de £5,52
de £5,52
Esta pieza reemplaza el número de pieza. 215652
# 003
MPN: 178348
Arandela
de £0,47
de £0,47
# 004
MPN: 134704
JUNTA TÓRICA
de £0,66
de £0,66
# 005
MPN: 133988
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12164711 - and 2 more. Haga clic para ver detalles
# 006
MPN: 176421
CLAVIJA DE ALINEACIÓN
de £2,08
de £2,08
# 007
MPN: 217968
PERNO PRISIONERO
-Ya no se suministra- -Reemplazado por 802590-
de £7,77
de £7,77
Esta pieza reemplaza el número de pieza. 194755
# 007
MPN: 802590
PERNO PRISIONERO
de £7,42
de £7,42
# 008
MPN: 185360
CLAVIJA DE ALINEACIÓN
de £1,43
de £1,43
# 009
MPN: 13546734
PERNO PRISIONERO
-M10 X 1.25 X 20- -Fijación de la caja de cambios al cárter-
de £0,79
de £0,79
# 009
MPN: 13546834
PERNO PRISIONERO
-M10 X 1.25 X 20- -Sujeción caja caja de cambios-
de £0,91
de £0,91
# 009
MPN: 13546934
PERNO PRISIONERO
-M10 X 1.25 X 20- -Sujeción de carcasa de caja de cambios, sección de pasador-
de £0,86
de £0,86
# 009
MPN: 13547234
PERNO PRISIONERO
-M10 X 1.25 X 20- -Sujeción caja caja de cambios-
de £7,87
de £7,87
# 010
MPN: 266366
MANGUITO DEL CILINDRO
-D. 94-
de £170,60
de £170,60
# 011
MPN: 186251
JUNTA TÓRICA
de £1,28
de £1,28
# 012
MPN: 264087
COMPL. BOQUILLA DE ENFRIAMIENTO DEL PISTÓN
de £15,86
de £15,86
Esta pieza reemplaza el número de pieza. 221381
# 013
MPN: 14302921
TORNILLO TCEI
-M4 X 10-
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 3099423
# 014
MPN: 11181474
Arandela
de £0,47
de £0,47
# 015
MPN: 164877
JUNTA TÓRICA
de £0,47
de £0,47
# 016
MPN: 240214
empaquetadura
de £34,00
de £34,00
Esta pieza reemplaza el número de pieza. 239417
# 017
MPN: 175611
CLAVIJA DE ALINEACIÓN
-Fijación tapa frontal sobre cárter-
de £0,85
de £0,85
# 018
MPN: 231620
TORNILLO
-M6 X 25- -Fijación del cárter a la carcasa inferior del cárter-
de £0,47
de £0,47
# 018
MPN: 231624
TORNILLO
-M6 X 45- -Fijación cárter a carcasa inferior del cárter- -Lado bomba trasera derecha-
de £0,47
de £0,47
# 019
MPN: 267423
PUNTAL DEL MOTOR DERECHO
de £97,18
de £97,18
# 019
MPN: 267424
PUNTAL DEL MOTOR IZQUIERDO
de £94,47
de £94,47
# 020
MPN: 11234734
TORNILLO
-M10 X 1.25 X 45- -Sujeción del puntal al cárter-
de £0,47
de £0,47
# 021
MPN: 11190574
Arandela
-Sujeción del puntal al cárter-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14499504
# 022
MPN: 259756
COMPL. CASQUILLO DE MONTAJE DEL MOTOR FLEXIBLE DER.
de £237,11
de £237,11
# 022
MPN: 259757
COMPL. CASQUILLO DE MONTAJE DEL MOTOR FLEXIBLE IZQUIERDO
de £237,11
de £237,11
# 023
MPN: 269828
SOPORTE LIMITADOR DE CASQUILLO DE MONTAJE DEL MOTOR DERECHO
de £40,95
de £40,95
# 023
MPN: 269829
SOPORTE LIMITADOR DE CASQUILLO DE MONTAJE DEL MOTOR IZQUIERDO
de £40,95
de £40,95
# 024
MPN: 277259
PROTECCIÓN TÉRMICA DEL BUJE
de £34,53
de £34,53
# 025
MPN: 14305024
TORNILLO
-M6 X 10-
de £0,53
de £0,53
# 026
MPN: 12644404
Arandela
-Ya no se suministra- -Reemplazado por 12647624-
de £0,75
de £0,75
# 026
MPN: 12647624
Arandela
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 12647611
# 027
MPN: 285972
TORNILLO
-M10 X 1.25 X 85-
de £8,78
de £8,78
# 028
MPN: 127497
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10516871 - and 2 more. Haga clic para ver detalles
# 029
MPN: 14496624
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14496601 - and 2 more. Haga clic para ver detalles
# 030
MPN: 15215834
TORNILLO
-M12 X 1.75 X 60-
de £0,86
de £0,86
# 031
MPN: 13550521
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 107027
# 032
MPN: 127498
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 106854
# 033
MPN: 293172
TAPA DEL CARTER DELANTERO
-Aplicable hasta el motor No. 249274- -Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 033
MPN: 301820
TAPA DEL CARTER DELANTERO
-Aplicable desde el motor No. 249275 hasta el motor No. 304140- -Aplicable después del agotamiento de 293172-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 293172
# 033
MPN: 324199
TAPA DEL CARTER DELANTERO
-Aplicable a partir del motor No. 304141-
de £382,31
de £382,31
# 034
MPN: 290006
JUNTA ENTRE CARTER Y TAPA FRONTAL
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 034
MPN: 316502
JUNTA ENTRE CARTER Y TAPA FRONTAL
-Aplicable después del agotamiento de 290006-
de £32,07
de £32,07
Esta pieza reemplaza el número de pieza. 290006
# 035
MPN: 10589624
TORNILLO
-M6 X 80-
de £0,47
de £0,47
# 035
MPN: 14305924
TORNILLO
-M6 X 45-
de £0,53
de £0,53
# 035
MPN: 14309224
TORNILLO
de £0,54
de £0,54
# 035
MPN: 231620
TORNILLO
-M6 X 25-
de £0,47
de £0,47
# 035
MPN: 231621
TORNILLO
-M6 X 30-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 216568
# 035
MPN: 231625
TORNILLO
-M6 X 50-
de £0,47
de £0,47
# 036
MPN: 281356
CALCE
de £1,61
de £1,61
# 037
MPN: 128799
COJINETE
de £54,46
de £54,46
# 038
MPN: 13026924
TORNILLO
-M6 X 14-
de £0,47
de £0,47
# 039
MPN: 11197774
Arandela
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 040
MPN: 276125
SENSOR DE RPM
de £32,42
de £32,42
# 041
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 042
MPN: 210359
empaquetadura
de £21,68
de £21,68
# 043
MPN: 290106
COMPL. BOQUILLA DE ENFRIAMIENTO DE CADENA
-Ya no se suministra- -Reemplazado por 294944-
Sustitución
Sustitución
# 043
MPN: 294944
COMPL. BOQUILLA DE ENFRIAMIENTO DE CADENA
de £53,51
de £53,51
Esta pieza reemplaza el número de pieza. 290106
# 044
MPN: 13543124
PERNO PRISIONERO
-M8 X 16- -Longitud del vástago 16 mm-
de £3,64
de £3,64
Esta pieza reemplaza el número de pieza. 13543121
# 045
MPN: 13543824
PERNO PRISIONERO
-M8 X 16- -Longitud del vástago 40 mm-
de £1,66
de £1,66
Esta pieza reemplaza el número de pieza. 13543821
# 046
MPN: 154691
empaquetadura
de £0,85
de £0,85
# 047
MPN: 219283
PERNO PRISIONERO
-Fijación del cárter al cárter inferior trasero izquierdo-
de £8,75
de £8,75
# 048
MPN: 11197774
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 049
MPN: 255136
SOPORTE DE VÁLVULA COMPLETO
-Ya no se suministra- -Reemplazado por 300580-
de £135,99
de £135,99
Esta pieza reemplaza el número de pieza. 235830
# 049
MPN: 255136
SOPORTE DE VÁLVULA COMPLETO
-Ya no se suministra- -Reemplazado por 300580-
de £135,99
de £135,99
Esta pieza reemplaza el número de pieza. 235830
# 049
MPN: 300580
SOPORTE DE VÁLVULA COMPLETO
-Ya no se suministra- -Reemplazado por 255136-
de £153,33
de £153,33
# 049
MPN: 300580
SOPORTE DE VÁLVULA COMPLETO
de £153,33
de £153,33
# 050
MPN: 290282
JUNTA DE IMPULSIÓN DE LA BOMBA
-Ya no se suministra- -Reemplazado por 295132-
Sustitución
Sustitución
# 050
MPN: 294950
JUNTA DE IMPULSIÓN DE LA BOMBA
-Ya no se suministra- -Reemplazado por 295132-
Sustitución
Sustitución
# 050
MPN: 295132
JUNTA DE IMPULSIÓN DE LA BOMBA
de £226,06
de £226,06
Esta pieza reemplaza el número de pieza. 290282 - and 1 more. Haga clic para ver detalles
# 051
MPN: 208451
TAPA DE ESCOTILLA DE INSPECCIÓN
de £18,04
de £18,04
# 052
MPN: 248026
empaquetadura
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 052
MPN: 317312
empaquetadura
-Aplicable después del agotamiento de 248026-
de £1,82
de £1,82
Esta pieza reemplaza el número de pieza. 248026
# 053
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 054
MPN: 104280
ENCHUFE MAGNÉTICO
de £4,95
de £4,95
Esta pieza reemplaza el número de pieza. 523977
# 055
MPN: 10261860
empaquetadura
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10279550 - and 1 more. Haga clic para ver detalles
# 056
MPN: 100052
CLAVIJA DE ALINEACIÓN
de £1,13
de £1,13
# 057
MPN: 218440
INSERTO ROSCADO
# 058
MPN: 280123
SOPORTE DE MONTAJE PARA CABLES DE MOTOR CENTRAL
de £18,55
de £18,55
# 059
MPN: 127635
TAPÓN ROSCADO
-M18 X 11 X 1.5-
de £1,52
de £1,52
Esta pieza reemplaza el número de pieza. 183447
# 060
MPN: 216292
empaquetadura
de £2,25
de £2,25
# 061
MPN: 289043
TUBO DE DRENAJE DE AGUA DE GOMA
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 061
MPN: 297872
TUBO DE DRENAJE DE AGUA DE GOMA
-Aplicable después del agotamiento de 289043-
de £54,44
de £54,44
Esta pieza reemplaza el número de pieza. 289043
# 062
MPN: 13125470
CUELLO
-Ya no se suministra- -Reemplazado por 177995-
de £0,53
de £0,53
# 062
MPN: 177995
ABRAZADERA DE ANILLO
-Ya no se suministra- -Reemplazado por 13125470-
de £0,59
de £0,59
# 062
MPN: 177995
ABRAZADERA DE ANILLO
de £0,59
de £0,59
# 063
MPN: 283576
COMPL. TUBO DE DRENAJE DE AGUA
-Ya no se suministra- -Reemplazado por 294135-
Sustitución
Sustitución
# 063
MPN: 294135
COMPL. TUBO DE DRENAJE DE AGUA
de £259,82
de £259,82
Esta pieza reemplaza el número de pieza. 283576
# 064
MPN: 211847
UNIÓN DE TUBERÍA
de £82,74
de £82,74
# 065
MPN: 10260960
empaquetadura
-Aplicable después del agotamiento de 292186-
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 292186
# 065
MPN: 292186
JUNTA DOBLE
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 066
MPN: 11061576
ANILLO VIDENTE
de £0,92
de £0,92
Esta pieza reemplaza el número de pieza. 11061575
# 067
MPN: 11068376
ANILLO VIDENTE
de £0,53
de £0,53
# 068
MPN: 183010
JUNTA TÓRICA
de £0,85
de £0,85
# 069
MPN: 289278
JUNTA TÓRICA
de £1,73
de £1,73
# 070
MPN: 10159001
GORRA
de £0,53
de £0,53
# 071
MPN: 127635
TAPÓN ROSCADO
-M18 X 11 X 1.5-
de £1,52
de £1,52
Esta pieza reemplaza el número de pieza. 183447
# 072
MPN: 288787
WATER PUMP COVER
de £31,31
de £31,31
# 073
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 074
MPN: 253823
CONECTOR
de £37,00
de £37,00
# 075
MPN: 11270550
JUNTA TÓRICA
de £0,61
de £0,61
# 076
MPN: 253797
empaquetadura
de £3,21
de £3,21
# 077
MPN: 253795
ROTOR DE BOMBA DE AGUA
de £95,78
de £95,78
# 078
MPN: 252192
JUNTA DE BOMBA DE AGUA
de £127,19
de £127,19
# 079
MPN: 253794
COJINETE DE BOMBA DE AGUA
-Ya no se suministra- -Reemplazado por 295219-
de £111,81
de £111,81
# 079

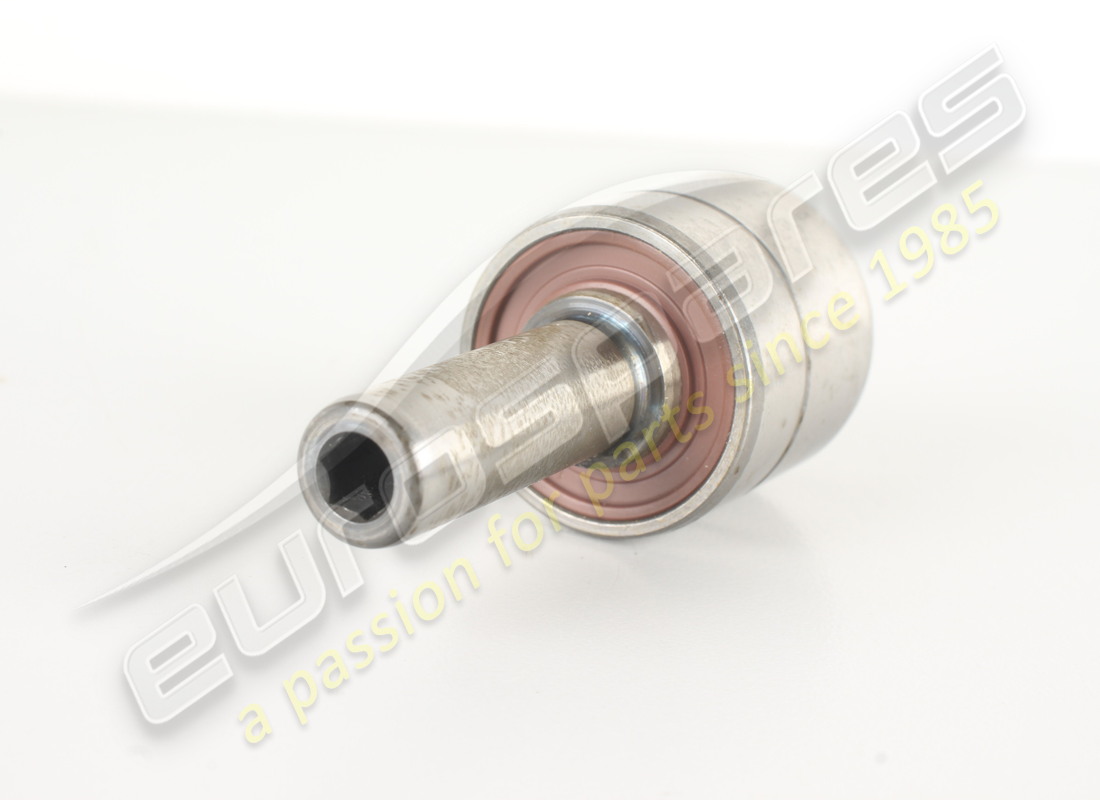

MPN: 295219
COJINETE DE BOMBA DE AGUA
de £135,54
de £135,54
# 080
MPN: 246470
ARTICULACIÓN
-Ya no se suministra- -Reemplazado por 295218-
de £221,52
de £221,52
# 080
MPN: 295218
ARTICULACIÓN
de £161,85
de £161,85
# 081
MPN: 255939
ACORTAR
de £0,47
de £0,47
# 082
MPN: 201207
TRANSMISOR DE PRESIÓN
-Ya no se suministra- -Reemplazado por 304074-
Sustitución
Sustitución
# 082
MPN: 304074
TRANSMISOR DE PRESIÓN
de £71,28
de £71,28
Esta pieza reemplaza el número de pieza. 201207 - and 2 more. Haga clic para ver detalles
# 083
MPN: 137192
JUNTA TÓRICA
de £0,54
de £0,54
# 084
MPN: 294290
SOPORTE DE MONTAJE DEL MAZO DE CABLEADO
de £10,78
de £10,78
# 085
MPN: 176388
empaquetadura
de £2,22
de £2,22
# 086
MPN: 14325340
GORRA
de £4,08
de £4,08
-part-diagram-0002.webp "FERRARI F12 BERLINETTA (USA) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI F12 BERLINETTA (USA) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI F12 BERLINETTA (USA) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI F12 BERLINETTA (USA) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI F12 BERLINETTA (USA) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI F12 BERLINETTA (USA) TANQUE DE COMBUSTIBLE, BOMBAS Y TUBOS DEL SISTEMA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI F12 BERLINETTA (USA) DEPÓSITO DE COMBUSTIBLE Y CUELLO DE LLENADO DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI F12 BERLINETTA (USA) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI F12 BERLINETTA (USA) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI F12 BERLINETTA (USA) CONVERTIDORES PRECATALÍTICOS Y CONVERTIDORES CATALÍTICOS. DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI F12 BERLINETTA (USA) SILENCIADORES DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE LUBRICACIÓN: TANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI F12 BERLINETTA (USA) ENFRIAMIENTO - BOMBA DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI F12 BERLINETTA (USA) ENFRIAMIENTO - TANQUE COLECTOR Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI F12 BERLINETTA (USA) REFRIGERACIÓN - RADIADORES Y CONDUCTOS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI F12 BERLINETTA (USA) CARCASA DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI F12 BERLINETTA (USA) TUBO DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI F12 BERLINETTA (USA) MONTAJE COMPLETO DEL PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI F12 BERLINETTA (USA) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI F12 BERLINETTA (USA) KIT DE REPARACIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI F12 BERLINETTA (USA) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI F12 BERLINETTA (USA) PINZAS DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI F12 BERLINETTA (USA) PINZAS DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI F12 BERLINETTA (USA) CONTROL DEL FRENO DE ESTACIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI F12 BERLINETTA (USA) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI F12 BERLINETTA (USA) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI F12 BERLINETTA (USA) BOMBA DE DIRECCIÓN ASISTIDA Y DEPÓSITO DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI F12 BERLINETTA (USA) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI F12 BERLINETTA (USA) SUSPENSIÓN DELANTERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI F12 BERLINETTA (USA) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI F12 BERLINETTA (USA) SUSPENSIÓN TRASERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI F12 BERLINETTA (USA) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE ELEVACIÓN DE VEHÍCULOS DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI F12 BERLINETTA (USA) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI F12 BERLINETTA (USA) ALTERNADOR - MOTOR DE ARRANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI F12 BERLINETTA (USA) COMPRESOR DEL SISTEMA DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE CA - AGUA Y FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI F12 BERLINETTA (USA) UNIDAD EVAPORADORA DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI F12 BERLINETTA (USA) CONDUCTOS DE AIRE DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI F12 BERLINETTA (USA) HERRAMIENTAS Y ACCESORIOS SUMINISTRADOS CON EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI F12 BERLINETTA (USA) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI F12 BERLINETTA (USA) INVERNADERO DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI F12 BERLINETTA (USA) ESTRUCTURAS Y ELEMENTOS DELANTERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI F12 BERLINETTA (USA) ESTRUCTURAS Y ELEMENTOS, CENTRO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI F12 BERLINETTA (USA) ESTRUCTURAS Y ELEMENTOS TRASERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI F12 BERLINETTA (USA) TERMINACIÓN DEL CHASIS DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI F12 BERLINETTA (USA) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI F12 BERLINETTA (USA) AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI F12 BERLINETTA (USA) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI F12 BERLINETTA (USA) ALFOMBRILLAS PARA MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI F12 BERLINETTA (USA) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI F12 BERLINETTA (USA) TAPA FRONTAL Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI F12 BERLINETTA (USA) TAPA TRASERA Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI F12 BERLINETTA (USA) TAPA DE LLENADO DE COMBUSTIBLE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI F12 BERLINETTA (USA) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI F12 BERLINETTA (USA) PUERTAS - MECANISMO DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI F12 BERLINETTA (USA) PUERTAS - VENTANAS ELÉCTRICAS Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI F12 BERLINETTA (USA) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI F12 BERLINETTA (USA) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI F12 BERLINETTA (USA) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI F12 BERLINETTA (USA) ASIENTO DELANTERO - CINTURONES DE SEGURIDAD, GUÍAS Y AJUSTE DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI F12 BERLINETTA (USA) ASIENTO DELANTERO - ACABADOS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI F12 BERLINETTA (USA) ASIENTO DE CARRERAS DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI F12 BERLINETTA (USA) ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI F12 BERLINETTA (USA) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI F12 BERLINETTA (USA) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI F12 BERLINETTA (USA) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI F12 BERLINETTA (USA) BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI F12 BERLINETTA (USA) INSTRUMENTOS DEL SALPICADERO Y DEL TÚNEL DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI F12 BERLINETTA (USA) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI F12 BERLINETTA (USA) ESCUDOS - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI F12 BERLINETTA (USA) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI F12 BERLINETTA (USA) ARNESES DE CABLEADO PRINCIPALES DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI F12 BERLINETTA (USA) FIJACIONES VARIAS PARA EL SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI F12 BERLINETTA (USA) GESTIÓN ELECTRÓNICA (SUSPENSIÓN) DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI F12 BERLINETTA (USA) ECU DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI F12 BERLINETTA (USA) SISTEMA ANTI-ROBO DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI F12 BERLINETTA (USA) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI F12 BERLINETTA (USA) SISTEMA DE ALTAVOCES DE AUDIO DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI F12 BERLINETTA (USA) TELEMETRÍA DIAGRAMA DE PIEZAS")
-part-diagram-0140.webp "FERRARI F12 BERLINETTA (USA) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI F12 BERLINETTA (USA) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI F12 BERLINETTA (USA) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
