0001 - CRANKCASE

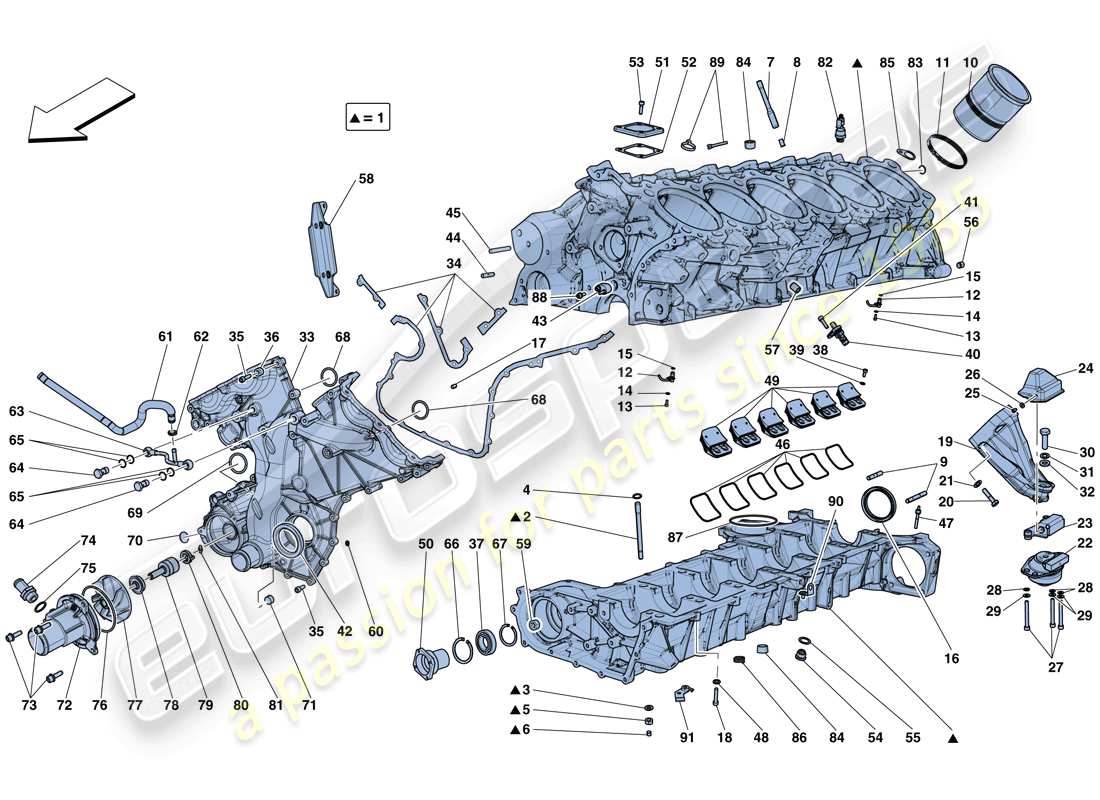

Ferrari F12 TDF (Europe) CRANKCASE Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 321164
CONJUNTO CARTER-CARTER INFERIOR
-Ya no se suministra- -Reemplazado por 332018-
Sustitución
Sustitución
# 001
MPN: 332018
CONJUNTO CARTER-CARTER INFERIOR
-Ya no se suministra- -Reemplazado por 336038-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 321164
# 001
MPN: 336038
CONJUNTO CARTER-CARTER INFERIOR
-Para vehículos hasta el nº de motor 320662 pedir también bombas de aceite 331659 pestaña.18 ref.1, soporte 327526 pestaña.18 ref.9, casquillo 327521 pestaña. 18 ref.17 y espárragos 330554 y 333917 ref.2- -Para vehículos hasta el nº de motor 342394 pedir también espárragos 330554 y 333917 ref. 2- -Aplicable a partir del motor No. 342395-
de £9.785,44
de £9.785,44
Esta pieza reemplaza el número de pieza. 332018
# 002
MPN: 312153
PERNO PRISIONERO
-Aplicable hasta el motor No. 342394-
de £10,39
de £10,39
# 002
MPN: 312412
PERNO PRISIONERO
-Aplicable hasta el motor No. 342394-
de £10,04
de £10,04
# 002
MPN: 330554
PERNO PRISIONERO
-Aplicable a partir del motor No. 342395-
de £10,63
de £10,63
# 002
MPN: 333917
PERNO PRISIONERO
-Aplicable a partir del motor No. 342395-
de £11,38
de £11,38
# 003
MPN: 178348
Arandela
de £0,47
de £0,47
# 004
MPN: 134704
JUNTA TÓRICA
-También viene con juego de juntas de motor-
de £0,66
de £0,66
# 005
MPN: 133988
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12164711 - and 2 more. Haga clic para ver detalles
# 006
MPN: 176421
CLAVIJA DE ALINEACIÓN
de £2,08
de £2,08
# 007
MPN: 217968
PERNO PRISIONERO
-Ya no se suministra- -Reemplazado por 802590-
de £7,84
de £7,84
Esta pieza reemplaza el número de pieza. 194755
# 007
MPN: 802590
PERNO PRISIONERO
de £7,42
de £7,42
# 008
MPN: 185360
CLAVIJA DE ALINEACIÓN
de £1,43
de £1,43
# 009
MPN: 13546834
PERNO PRISIONERO
-M10 X 1.25 X 20- -Sujeción caja caja de cambios-
de £0,83
de £0,83
# 009
MPN: 13546934
PERNO PRISIONERO
-M10 X 1.25 X 20- -Sujeción de carcasa de caja de cambios, sección de pasador-
de £0,86
de £0,86
# 009
MPN: 13547234
PERNO PRISIONERO
-M10 X 1.25 X 20- -Sujeción caja caja de cambios-
de £7,87
de £7,87
# 010
MPN: 266366
MANGUITO DEL CILINDRO
-D. 94-
de £172,09
de £172,09
# 011
MPN: 186251
JUNTA TÓRICA
-También viene con juego de juntas de motor-
de £1,28
de £1,28
# 012
MPN: 264087
COMPL. BOQUILLA DE ENFRIAMIENTO DEL PISTÓN
de £15,86
de £15,86
Esta pieza reemplaza el número de pieza. 221381
# 013
MPN: 14302921
TORNILLO TCEI
-M4 X 10-
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 3099423
# 014
MPN: 11181474
Arandela
de £0,47
de £0,47
# 015
MPN: 164877
JUNTA TÓRICA
-También viene con juego de juntas de motor-
de £0,47
de £0,47
# 016
MPN: 240214
empaquetadura
-También viene con juego de juntas de motor-
de £34,00
de £34,00
Esta pieza reemplaza el número de pieza. 239417
# 017
MPN: 175611
CLAVIJA DE ALINEACIÓN
-Fijación tapa frontal sobre cárter-
de £0,85
de £0,85
# 018
MPN: 231620
TORNILLO
-M6 X 25- -Fijación del cárter a la carcasa inferior del cárter-
de £0,47
de £0,47
# 018
MPN: 231624
TORNILLO
-M6 X 45- -Fijación cárter a carcasa inferior del cárter- -Lado bomba trasera derecha-
de £0,47
de £0,47
# 019
MPN: 267423
PUNTAL DEL MOTOR DERECHO
de £98,03
de £98,03
# 019
MPN: 267424
PUNTAL DEL MOTOR IZQUIERDO
de £95,29
de £95,29
# 020
MPN: 11234734
TORNILLO
-M10 X 1.25 X 45- -Sujeción del puntal al cárter-
de £0,47
de £0,47
# 021
MPN: 11190574
Arandela
-Sujeción del puntal al cárter-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14499504
# 022
MPN: 296230
CASQUILLO DE MONTAJE DEL MOTOR FLEXIBLE DERECHO
de £238,60
de £238,60
# 022
MPN: 296231
CASQUILLO DE MONTAJE DEL MOTOR FLEXIBLE IZQUIERDO
de £238,60
de £238,60
# 023
MPN: 269828
SOPORTE LIMITADOR DE CASQUILLO DE MONTAJE DEL MOTOR DERECHO
de £40,95
de £40,95
# 023
MPN: 269829
SOPORTE LIMITADOR DE CASQUILLO DE MONTAJE DEL MOTOR IZQUIERDO
de £40,95
de £40,95
# 024
MPN: 277259
PROTECCIÓN TÉRMICA DEL BUJE
de £34,83
de £34,83
# 025
MPN: 14305024
TORNILLO
-M6 X 10-
de £0,53
de £0,53
# 026
MPN: 12647624
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12647611
# 027
MPN: 285972
TORNILLO
-M10 X 1.25 X 85-
de £8,85
de £8,85
# 028
MPN: 127497
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10516871 - and 2 more. Haga clic para ver detalles
# 029
MPN: 14496624
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14496601 - and 2 more. Haga clic para ver detalles
# 030
MPN: 15215834
TORNILLO
-M12 X 1.75 X 60-
de £0,86
de £0,86
# 031
MPN: 13550521
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 107027
# 032
MPN: 127498
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 106854
# 033
MPN: 324199
TAPA DEL CARTER DELANTERO
de £385,63
de £385,63
# 034
MPN: 316502
JUNTA ENTRE CARTER Y TAPA FRONTAL
-También viene con juego de juntas de motor-
de £32,34
de £32,34
Esta pieza reemplaza el número de pieza. 290006
# 035
MPN: 10589624
TORNILLO
-M6 X 80-
de £0,47
de £0,47
# 035
MPN: 14305924
TORNILLO
-M6 X 45-
de £0,53
de £0,53
# 035
MPN: 14309224
TORNILLO
-M6 X 65-
de £0,47
de £0,47
# 035
MPN: 231620
TORNILLO
-M6 X 25-
de £0,47
de £0,47
# 035
MPN: 231621
TORNILLO
-M6 X 30-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 216568
# 035
MPN: 231625
TORNILLO
-M6 X 50-
de £0,47
de £0,47
# 036
MPN: 281356
CALCE
de £1,61
de £1,61
# 037
MPN: 128799
COJINETE
de £54,46
de £54,46
# 038
MPN: 13026924
TORNILLO
-M6 X 14-
de £0,47
de £0,47
# 039
MPN: 11197774
Arandela
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 040
MPN: 276125
SENSOR DE RPM
de £32,70
de £32,70
# 041
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 042
MPN: 210359
empaquetadura
-También viene con juego de juntas de motor-
de £21,87
de £21,87
# 043
MPN: 294944
COMPL. BOQUILLA DE ENFRIAMIENTO DE CADENA
de £53,99
de £53,99
Esta pieza reemplaza el número de pieza. 290106
# 044
MPN: 13543124
PERNO PRISIONERO
-M8 X 16- -Longitud del eje 16 mm-
de £3,64
de £3,64
Esta pieza reemplaza el número de pieza. 13543121
# 045
MPN: 13543824
PERNO PRISIONERO
-M8 X 16- -Longitud del eje 40 mm-
de £1,66
de £1,66
Esta pieza reemplaza el número de pieza. 13543821
# 046
MPN: 154691
empaquetadura
-También viene con juego de juntas de motor-
de £0,85
de £0,85
# 047
MPN: 219283
PERNO PRISIONERO
-Fijación del cárter al cárter inferior trasero izquierdo-
de £8,83
de £8,83
# 048
MPN: 11197774
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 049
MPN: 300580
SOPORTE DE VÁLVULA COMPLETO
de £153,33
de £153,33
# 050
MPN: 295132
JUNTA DE IMPULSIÓN DE LA BOMBA
de £228,03
de £228,03
Esta pieza reemplaza el número de pieza. 290282 - and 1 more. Haga clic para ver detalles
# 051
MPN: 208451
TAPA DE ESCOTILLA DE INSPECCIÓN
de £18,21
de £18,21
# 052
MPN: 317312
empaquetadura
-También viene con juego de juntas de motor-
de £1,84
de £1,84
Esta pieza reemplaza el número de pieza. 248026
# 053
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 054
MPN: 104280
ENCHUFE MAGNÉTICO
de £4,95
de £4,95
Esta pieza reemplaza el número de pieza. 523977
# 055
MPN: 10261860
empaquetadura
-También viene con juego de juntas de motor-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10279550 - and 1 more. Haga clic para ver detalles
# 056
MPN: 100052
CLAVIJA DE ALINEACIÓN
de £1,13
de £1,13
# 057
MPN: 218440
INSERTO ROSCADO
# 058
MPN: 280123
SOPORTE DE MONTAJE PARA CABLES DE MOTOR CENTRAL
de £18,72
de £18,72
# 059
MPN: 127635
TAPÓN ROSCADO
-M18 X 11 X 1.5-
de £1,53
de £1,53
Esta pieza reemplaza el número de pieza. 183447
# 060
MPN: 216292
empaquetadura
-También viene con juego de juntas de motor-
de £2,27
de £2,27
# 061
MPN: 297872
TUBO DE DRENAJE DE AGUA DE GOMA
de £54,92
de £54,92
Esta pieza reemplaza el número de pieza. 289043
# 062
MPN: 177995
ABRAZADERA DE ANILLO
de £0,59
de £0,59
# 063
MPN: 294135
COMPL. TUBO DE DRENAJE DE AGUA
de £262,07
de £262,07
Esta pieza reemplaza el número de pieza. 283576
# 064
MPN: 211847
UNIÓN DE TUBERÍA
de £82,74
de £82,74
# 065
MPN: 10260960
empaquetadura
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 292186
# 066
MPN: 11061576
ANILLO VIDENTE
de £0,92
de £0,92
Esta pieza reemplaza el número de pieza. 11061575
# 067
MPN: 11068376
ANILLO VIDENTE
de £0,53
de £0,53
# 068
MPN: 183010
JUNTA TÓRICA
de £0,76
de £0,76
# 069
MPN: 289278
JUNTA TÓRICA
de £1,73
de £1,73
# 070
MPN: 10159001
GORRA
de £0,53
de £0,53
# 071
MPN: 127635
TAPÓN ROSCADO
-M18 X 11 X 1.5-
de £1,53
de £1,53
Esta pieza reemplaza el número de pieza. 183447
# 072
MPN: 288787
WATER PUMP COVER
de £31,58
de £31,58
# 073
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 074
MPN: 253823
CONECTOR
de £37,33
de £37,33
# 075
MPN: 11270550
JUNTA TÓRICA
de £0,61
de £0,61
# 076
MPN: 253797
empaquetadura
de £3,21
de £3,21
# 077
MPN: 253795
ROTOR DE BOMBA DE AGUA
de £96,62
de £96,62
# 078
MPN: 252192
JUNTA DE BOMBA DE AGUA
de £128,29
de £128,29
# 079
MPN: 295219
COJINETE DE BOMBA DE AGUA
de £136,72
de £136,72
# 080
MPN: 295218
ARTICULACIÓN
de £163,26
de £163,26
# 081
MPN: 255939
ACORTAR
de £0,47
de £0,47
# 082
MPN: 304074
TRANSMISOR DE PRESIÓN
de £71,90
de £71,90
Esta pieza reemplaza el número de pieza. 201207 - and 2 more. Haga clic para ver detalles
# 083
MPN: 137192
JUNTA TÓRICA
de £0,47
de £0,47
# 084
MPN: 282753
CUBRIR
de £3,71
de £3,71
Esta pieza reemplaza el número de pieza. 302154
# 085
MPN: 317741
PLACA AMORTIGUADOR PARA SENSOR DE TIEMPO
-Ya no se suministra- -Reemplazado por 327361-
Sustitución
Sustitución
# 085
MPN: 327361
PLACA AMORTIGUADOR PARA SENSOR DE TIEMPO
-Ya no se suministra- -Reemplazado por 328523-
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 317741
# 085
MPN: 328523
PLACA AMORTIGUADOR PARA SENSOR DE TIEMPO
de £4,49
de £4,49
Esta pieza reemplaza el número de pieza. 327361
# 086
MPN: 112254
INSERTO ROSCADO
de £2,08
de £2,08
# 087
MPN: 176388
empaquetadura
de £2,22
de £2,22
# 088
MPN: 282393
TORNILLO
-M6 X 16-
de £0,47
de £0,47
# 089
MPN: 206739
BRIDA
de £3,76
de £3,76
Esta pieza reemplaza el número de pieza. 243232
# 090
MPN: 149694
SOPORTE DE MONTAJE DE TUBO
de £3,15
de £3,15
Esta pieza reemplaza el número de pieza. 223375
# 091
MPN: 294290
SOPORTE DE MONTAJE DEL MAZO DE CABLEADO
de £10,88
de £10,88
