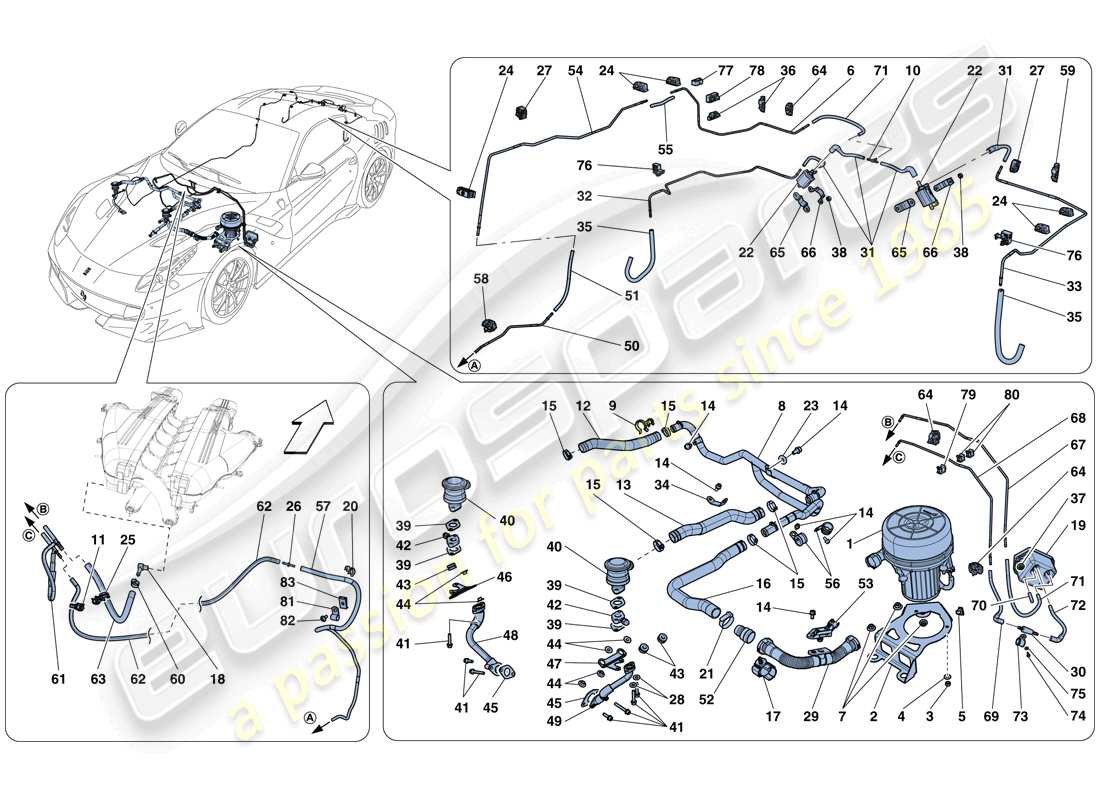

0008 - Sistema de aire secundario
Ferrari F12 TDF (Europe) SECONDARY AIR SYSTEM Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 247795
BOMBA DEL SISTEMA DE AIRE SECUNDARIO
de £231,42
de £231,42
# 002
MPN: 272314
SOPORTE DE MONTAJE DE LA BOMBA
de £25,72
de £25,72
# 003
MPN: 15896214
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 15896211
# 004
MPN: 11194674
Arandela
de £0,47
de £0,47
# 005
MPN: 253769
ACORTAR
de £0,47
de £0,47
# 006
MPN: 293314
TUBO RÍGIDO
de £19,81
de £19,81
Esta pieza reemplaza el número de pieza. 284630 - and 2 more. Haga clic para ver detalles
# 007
MPN: 14039614
TUERCA
de £0,53
de £0,53
# 008
MPN: 289538
TUBO DE ALUMINIO
de £97,99
de £97,99
# 009
MPN: 215294
ACORTAR
Sustitución
Sustitución
# 010
MPN: 257691
TRES VÍAS
de £0,82
de £0,82
Esta pieza reemplaza el número de pieza. 275374
# 011
MPN: 319429
ACORTAR
de £0,74
de £0,74
# 012
MPN: 279862
TUBO CONECTOR DERECHO
de £32,58
de £32,58
# 013
MPN: 274855
TUBO CONECTOR IZQUIERDO
de £34,79
de £34,79
# 014
MPN: 233600
TORNILLO
-M6 X 12-
de £0,47
de £0,47
# 015
MPN: 13128970
CUELLO
de £0,82
de £0,82
# 016
MPN: 279692
CONECTOR DE MANGUERA DEL SISTEMA DE AIRE SECUNDARIO DEL LADO DEL MOTOR
de £174,88
de £174,88
# 017
MPN: 82051100
ACORTAR
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 245834
# 018
MPN: 319271
CONECTOR
de £31,38
de £31,38
# 019
MPN: 198339
TANQUE ACUMULADOR DE VACÍO
de £14,71
de £14,71
# 020
MPN: 215294
ACORTAR
Sustitución
Sustitución
# 021
MPN: 262111
ABRAZADERA JUBILEO
de £0,83
de £0,83
Esta pieza reemplaza el número de pieza. 13127770
# 022
MPN: 178309
VÁLVULA DE SOLENOIDE
de £31,11
de £31,11
# 023
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 024
MPN: 280281
ACORTAR
-2 compartimentos-
de £0,76
de £0,76
# 024
MPN: 294206
ACORTAR
-2 compartimentos-
de £2,96
de £2,96
# 025
MPN: 305301
ACORTAR
de £0,47
de £0,47
# 026
MPN: 199696
CONECTOR
de £5,72
de £5,72
# 027
MPN: 234284
ACORTAR
-1 compartimento-
de £0,47
de £0,47
# 028
MPN: 12601274
Arandela
-D. 6.40-12 X 0.5-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 029
MPN: 288959
TUBO SISTEMA DE AIRE SECUNDARIO CON PORTA SENSORES
de £51,16
de £51,16
# 030
MPN: 295349
VÁLVULA DE RETENCIÓN DE VACÍO
de £14,01
de £14,01
# 031
MPN: 294268
TUBERÍA DE GOMA
de £6,00
de £6,00
Esta pieza reemplaza el número de pieza. 294216 - and 7 more. Haga clic para ver detalles
# 032
MPN: 281020
TUBO RÍGIDO DERECHO
de £17,35
de £17,35
# 033
MPN: 269073
TUBO RÍGIDO IZQUIERDO
de £16,95
de £16,95
# 034
MPN: 289882
SOPORTE DE MONTAJE DE TUBO
de £5,06
de £5,06
# 035
MPN: 168069
TUBERÍA DE GOMA
-D. 3-11.5 X 250- -Ya no se suministra- -Reemplazado por 339752-
de £14,45
de £14,45
# 035
MPN: 339752
TUBERÍA DE GOMA
-D. 3.5-8 X 250-
de £7,84
de £7,84
# 036
MPN: 190409
ACORTAR
-Aplicable para GD-
de £3,33
de £3,33
# 036
MPN: 294207
ACORTAR
-3 compartimentos- -No para GD-
de £2,96
de £2,96
# 037
MPN: 14039614
TUERCA
de £0,53
de £0,53
# 038
MPN: 14059111
TUERCA
-M5-
de £0,47
de £0,47
# 039
MPN: 186781
empaquetadura
-También viene con juego de juntas de motor-
de £2,94
de £2,94
# 040
MPN: 284235
VÁLVULA DEL SISTEMA DE AIRE SECUNDARIO
de £76,98
de £76,98
# 041
MPN: 10902824
TORNILLO
-M6 X 30-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10902821
# 041
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 041
MPN: 231623
TORNILLO
-M6 X 40-
de £0,53
de £0,53
# 042
MPN: 264020
CONJUNTO DEL ESPACIADOR
-lado derecho-
de £20,50
de £20,50
Esta pieza reemplaza el número de pieza. 252813 - and 2 more. Haga clic para ver detalles
# 042
MPN: 286011
CONJUNTO DEL ESPACIADOR
-lado izquierdo-
de £14,23
de £14,23
# 043
MPN: 177576
OJAL
de £1,11
de £1,11
# 044
MPN: 183898
BUJE BRIDADO
de £1,51
de £1,51
# 045
MPN: 202980
empaquetadura
-También viene con juego de juntas de motor-
de £1,67
de £1,67
# 046
MPN: 258254
SOPORTE DE SUJECIÓN DE VÁLVULA DERECHA
de £3,87
de £3,87
# 047
MPN: 258252
SOPORTE DE SUJECIÓN DE VÁLVULA IZQUIERDA
de £3,87
de £3,87
# 048
MPN: 256598
TUBO DE LA VÁLVULA DE AIRE AL CABEZAL DERECHO
de £91,87
de £91,87
# 049
MPN: 256596
TUBO DE LA VÁLVULA DE AIRE AL CABEZAL IZQUIERDO
de £90,44
de £90,44
# 050
MPN: 284631
TUBO DE CONTROL DE EMISIONES
de £41,94
de £41,94
# 051
MPN: 264088
TUBERÍA DE GOMA
-D. 3.5-8 X 185-
de £2,82
de £2,82
# 052
MPN: 267093
Acoplamiento
de £8,16
de £8,16
# 053
MPN: 282849
SENSOR DE PRESIÓN
de £10,77
de £10,77
# 054
MPN: 284629
TUBO RÍGIDO
de £23,48
de £23,48
# 055
MPN: 199691
TUBERÍA DE GOMA
de £1,64
de £1,64
# 056
MPN: 10450690
SOPORTE CON FUNDA
de £0,47
de £0,47
# 057
MPN: 289048
TUBERÍA DE GOMA
de £40,01
de £40,01
Esta pieza reemplaza el número de pieza. 280051
# 058
MPN: 284622
ACORTAR
-3 compartimentos-
de £0,99
de £0,99
# 059
MPN: 190409
ACORTAR
-Aplicable para GD-
de £3,33
de £3,33
# 059
MPN: 294207
ACORTAR
-3 compartimentos- -No para GD-
de £2,96
de £2,96
# 060
MPN: 13432070
COLLAR PARA FIJACIÓN DE RACORES DE MANGUERA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 13125570
# 061
MPN: 327787
COMPL. TUBERÍA DE VACÍO
de £85,51
de £85,51
# 062
MPN: 319519
TUBERÍA DE GOMA
de £21,57
de £21,57
# 063
MPN: 319507
TUBERÍA DE GOMA
de £17,66
de £17,66
# 064
MPN: 234285
ACORTAR
-2 compartimentos-
de £0,47
de £0,47
# 065
MPN: 294259
SOPORTE DE MONTAJE DE LA VÁLVULA SOLENOIDE
-Aplicable hasta el culo. No. 134598-
de £10,39
de £10,39
# 065
MPN: 329823
SOPORTE DE MONTAJE DE LA VÁLVULA SOLENOIDE
-Aplicable desde Ass. No. 134599-
de £18,64
de £18,64
# 066
MPN: 294260
SOPORTE DE MONTAJE DE LA VÁLVULA SOLENOIDE
-Aplicable hasta el culo. No. 134598-
de £13,35
de £13,35
# 066
MPN: 329824
SOPORTE DE MONTAJE DE LA VÁLVULA SOLENOIDE
-Aplicable desde Ass. No. 134599-
de £15,33
de £15,33
# 067
MPN: 274272
TUBO RÍGIDO ACTUADOR TANQUE SOBRE FIREWALL
-No para GD-
de £24,36
de £24,36
# 067
MPN: 295778
TUBERÍA DE GOMA
-Aplicable para GD-
de £18,93
de £18,93
# 068
MPN: 274271
TUBO RÍGIDO DE ASPIRACIÓN DEL TANQUE SOBRE FIREWALL
-No para GD-
de £24,36
de £24,36
# 068
MPN: 295777
TUBERÍA DE GOMA
-Aplicable para GD-
de £17,08
de £17,08
# 069
MPN: 294265
TUBERÍA DE GOMA
de £9,04
de £9,04
Esta pieza reemplaza el número de pieza. 294215
# 070
MPN: 225098
GORRA
de £0,69
de £0,69
# 071
MPN: 115412
TUBERÍA DE GOMA
de £1,37
de £1,37
Esta pieza reemplaza el número de pieza. 169456
# 072
MPN: 294265
TUBERÍA DE GOMA
de £9,04
de £9,04
Esta pieza reemplaza el número de pieza. 294215
# 073
MPN: 10441490
SOPORTE CON FUNDA
de £0,47
de £0,47
# 074
MPN: 15516204
TORNILLO
de £0,47
de £0,47
# 075
MPN: 12637878
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12637806
# 076
MPN: 294205
ACORTAR
-1 compartimento-
de £2,96
de £2,96
# 077
MPN: 294206
ACORTAR
-2 compartimentos-
de £2,96
de £2,96
# 078
MPN: 294207
ACORTAR
-3 compartimentos-
de £2,96
de £2,96
# 079
MPN: 140130
ACORTAR
-Aplicable para GD-
de £0,47
de £0,47
# 080
MPN: 141546
ACORTAR
-Aplicable para GD-
de £0,47
de £0,47
# 081
MPN: 10418501
soporte
de £1,11
de £1,11
# 082
MPN: 65366700
TORNILLO
-Ya no se suministra- -Reemplazado por 85692200-
de £0,50
de £0,50
# 082
MPN: 85692200
TORNILLO
-M5 X 12-
de £0,47
de £0,47
# 083
MPN: 66927700
SOPORTE CON COLLAR
de £0,75
de £0,75
-part-diagram-0009.webp "FERRARI F12 TDF (EUROPE) TANQUE DE COMBUSTIBLE, BOMBAS Y TUBOS DEL SISTEMA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI F12 TDF (EUROPE) DEPÓSITO DE COMBUSTIBLE Y CUELLO DE LLENADO DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI F12 TDF (EUROPE) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI F12 TDF (EUROPE) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI F12 TDF (EUROPE) CONVERTIDORES PRECATALÍTICOS Y CONVERTIDORES CATALÍTICOS. DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI F12 TDF (EUROPE) SILENCIADORES DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE LUBRICACIÓN: TANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI F12 TDF (EUROPE) ENFRIAMIENTO - BOMBA DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI F12 TDF (EUROPE) ENFRIAMIENTO - TANQUE COLECTOR Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI F12 TDF (EUROPE) REFRIGERACIÓN - RADIADORES Y CONDUCTOS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI F12 TDF (EUROPE) CARCASA DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI F12 TDF (EUROPE) TUBO DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI F12 TDF (EUROPE) MONTAJE COMPLETO DEL PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI F12 TDF (EUROPE) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI F12 TDF (EUROPE) KIT DE REPARACIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE SERVOFRENO DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI F12 TDF (EUROPE) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI F12 TDF (EUROPE) PINZAS DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI F12 TDF (EUROPE) PINZAS DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI F12 TDF (EUROPE) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI F12 TDF (EUROPE) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI F12 TDF (EUROPE) BOMBA DE DIRECCIÓN ASISTIDA Y DEPÓSITO DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI F12 TDF (EUROPE) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI F12 TDF (EUROPE) SUSPENSIÓN DELANTERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI F12 TDF (EUROPE) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI F12 TDF (EUROPE) SUSPENSIÓN TRASERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI F12 TDF (EUROPE) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE ELEVACIÓN DE VEHÍCULOS DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI F12 TDF (EUROPE) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI F12 TDF (EUROPE) ALTERNADOR - MOTOR DE ARRANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI F12 TDF (EUROPE) COMPRESOR DEL SISTEMA DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE CA - AGUA Y FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI F12 TDF (EUROPE) UNIDAD EVAPORADORA DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI F12 TDF (EUROPE) CONDUCTOS DE AIRE DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI F12 TDF (EUROPE) HERRAMIENTAS Y ACCESORIOS SUMINISTRADOS CON EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI F12 TDF (EUROPE) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI F12 TDF (EUROPE) INVERNADERO DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI F12 TDF (EUROPE) ESTRUCTURAS Y ELEMENTOS DELANTERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI F12 TDF (EUROPE) ESTRUCTURAS Y ELEMENTOS, CENTRO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI F12 TDF (EUROPE) ESTRUCTURAS Y ELEMENTOS TRASERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI F12 TDF (EUROPE) TERMINACIÓN DEL CHASIS DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI F12 TDF (EUROPE) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI F12 TDF (EUROPE) AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI F12 TDF (EUROPE) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI F12 TDF (EUROPE) ALFOMBRILLAS PARA MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI F12 TDF (EUROPE) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI F12 TDF (EUROPE) TAPA FRONTAL Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI F12 TDF (EUROPE) TAPA TRASERA Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI F12 TDF (EUROPE) TAPA DE LLENADO DE COMBUSTIBLE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI F12 TDF (EUROPE) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI F12 TDF (EUROPE) PUERTAS - MECANISMOS DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI F12 TDF (EUROPE) PUERTAS - VENTANA ELÉCTRICA Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI F12 TDF (EUROPE) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI F12 TDF (EUROPE) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI F12 TDF (EUROPE) REAR ACTIVE AERO DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI F12 TDF (EUROPE) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI F12 TDF (EUROPE) ASIENTO DE CARRERAS DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI F12 TDF (EUROPE) ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI F12 TDF (EUROPE) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI F12 TDF (EUROPE) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI F12 TDF (EUROPE) BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI F12 TDF (EUROPE) INSTRUMENTOS DEL SALPICADERO Y DEL TÚNEL DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI F12 TDF (EUROPE) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI F12 TDF (EUROPE) ESCUDOS - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI F12 TDF (EUROPE) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI F12 TDF (EUROPE) ARNESES DE CABLEADO PRINCIPALES DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI F12 TDF (EUROPE) FIJACIONES VARIAS PARA EL SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI F12 TDF (EUROPE) GESTIÓN ELECTRÓNICA (SUSPENSIÓN) DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI F12 TDF (EUROPE) ECU DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI F12 TDF (EUROPE) SISTEMA ANTI-ROBO DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI F12 TDF (EUROPE) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE ALTAVOCES DE AUDIO DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI F12 TDF (EUROPE) TELEMETRÍA DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI F12 TDF (EUROPE) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI F12 TDF (EUROPE) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI F12 TDF (EUROPE) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI F12 TDF (EUROPE) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI F12 TDF (EUROPE) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI F12 TDF (EUROPE) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI F12 TDF (EUROPE) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI F12 TDF (EUROPE) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI F12 TDF (EUROPE) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI F12 TDF (EUROPE) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
