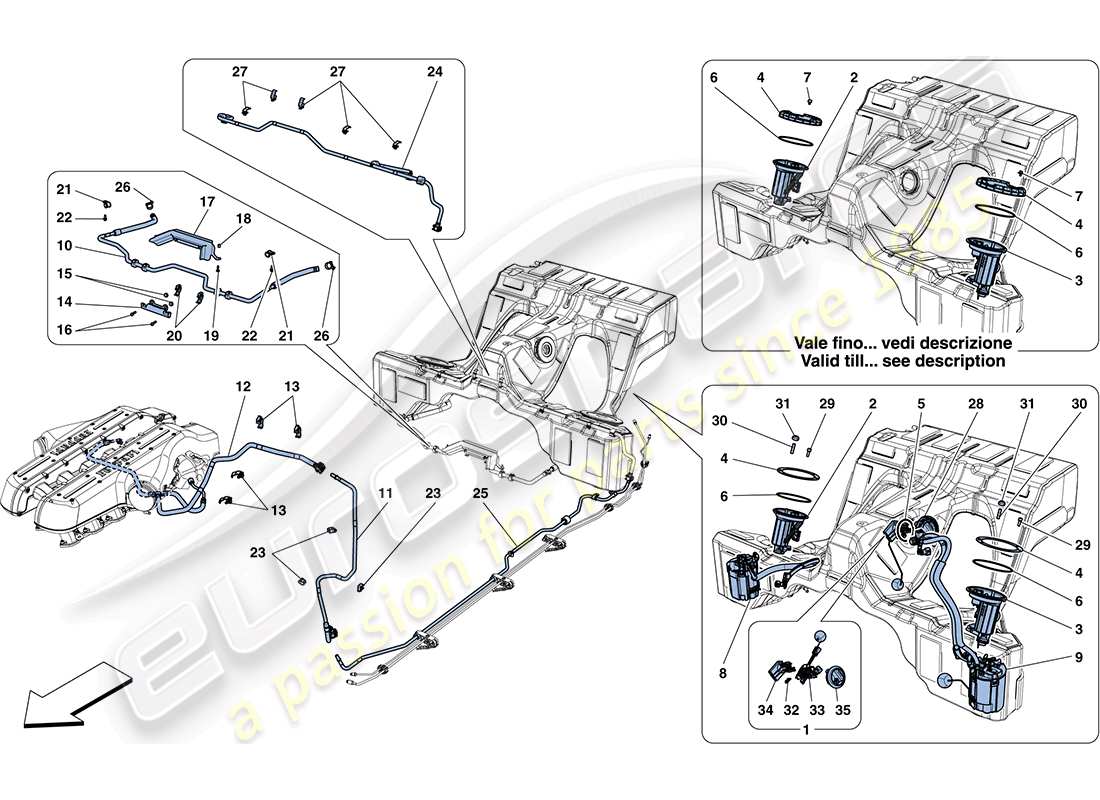

0009 - BOMBAS Y TUBOS DEL SISTEMA DE COMBUSTIBLE
Ferrari FF (Europe) FUEL SYSTEM PUMPS AND PIPES Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 254314
COMPL. SENSOR DE INCLINACIÓN
-Aplicable hasta el culo. No. 102155-
de £368,55
de £368,55
# 001
MPN: 273540
COMPL. SENSOR DE INCLINACIÓN
-Después del agotamiento, pedir piezas individuales- -Aplicable desde Ass. No. 102156- -Aplicable hasta agotamiento-
de £901,23
de £901,23
# 002
MPN: 253600
FILTRO DE BOMBA DE COMBUSTIBLE DERECHO
-Aplicable hasta el culo. No. 103019- -Aplicable hasta agotamiento-
de £208,63
de £208,63
# 002
MPN: 282784
FILTRO DE BOMBA DE COMBUSTIBLE DERECHO
-Aplicable desde Ass. No. 103020- -Aplicable después del agotamiento de 253600-
de £208,63
de £208,63
Esta pieza reemplaza el número de pieza. 253600 - and 7 more. Haga clic para ver detalles
# 003
MPN: 253597
FILTRO DE LA BOMBA DE COMBUSTIBLE IZQUIERDO
-Aplicable hasta el culo. No. 103019- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 003
MPN: 282785
FILTRO DE LA BOMBA DE COMBUSTIBLE IZQUIERDO
-Aplicable desde Ass. No. 103020- -Aplicable después del agotamiento de 253597-
de £330,02
de £330,02
Esta pieza reemplaza el número de pieza. 253597 - and 7 more. Haga clic para ver detalles
# 004
MPN: 239497

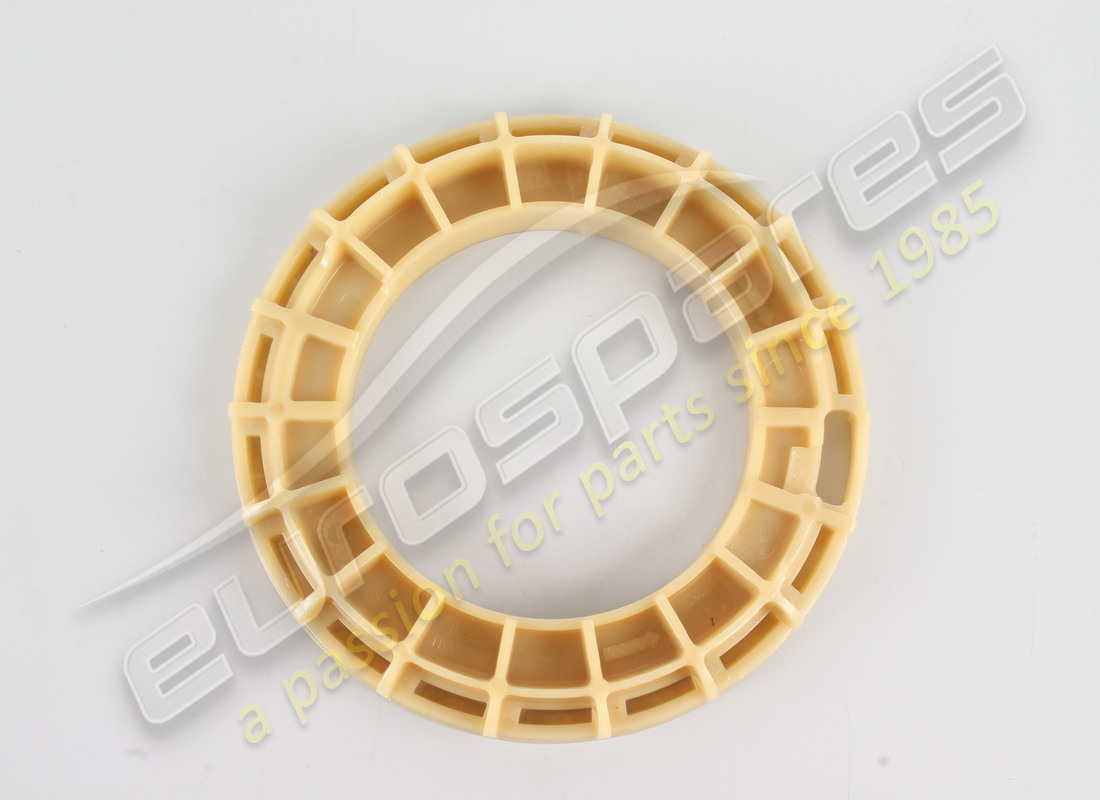

ANILLO DE SUJECIÓN
-Aplicable hasta el culo. No. 102155-
de £20,75
de £20,75
# 004
MPN: 275998
ANILLO DE SUJECIÓN
-Aplicable desde Ass. No. 102156-
de £23,87
de £23,87
# 005
MPN: 239413
JUNTA TÓRICA
de £2,95
de £2,95
# 006
MPN: 239412
JUNTA TÓRICA
-Aplicable desde Ass. No. 103020-
de £6,34
de £6,34
# 006
MPN: 275314
JUNTA TÓRICA
-Aplicable hasta el culo. No. 103019-
de £3,84
de £3,84
# 007
MPN: 239456
BLOQUEO SECUNDARIO
-Aplicable hasta el culo. No. 102155-
de £22,15
de £22,15
# 008
MPN: 272086
BOMBA DE COMBUSTIBLE DERECHA
de £566,84
de £566,84
Esta pieza reemplaza el número de pieza. 270128 - and 3 more. Haga clic para ver detalles
# 009
MPN: 272087
BOMBA DE COMBUSTIBLE IZQUIERDA
de £486,76
de £486,76
# 010
MPN: 272859
TUBO CONECTOR INFERIOR
de £126,54
de £126,54
# 011
MPN: 271935
TUBO DE ENTREGA DE COMBUSTIBLE, SECCIÓN DELANTERA
-Ya no se suministra- -Reemplazado por 290293-
Sustitución
Sustitución
# 011
MPN: 290293
TUBO DE ENTREGA DE COMBUSTIBLE, SECCIÓN DELANTERA
de £28,02
de £28,02
Esta pieza reemplaza el número de pieza. 271935 - and 1 more. Haga clic para ver detalles
# 012
MPN: 272004
LOW PRESSURE FUEL PIPE
-Aplicable hasta el culo. No. 104720- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 012
MPN: 289212
LOW PRESSURE FUEL PIPE
-Aplicable desde Ass. No. 104721- -Aplicable después del agotamiento de 272004-
de £264,25
de £264,25
Esta pieza reemplaza el número de pieza. 272004
# 013
MPN: 204777
ACORTAR
de £0,53
de £0,53
# 014
MPN: 270767
PROTECCIÓN DEL TUBO INFERIOR
de £11,41
de £11,41
# 015
MPN: 14622387
GORRA
de £1,72
de £1,72
# 016
MPN: 168133
TORNILLO
-M5 X 20- -Ya no se suministra- -Reemplazado por 85692400-
de £0,54
de £0,54
# 016
MPN: 85692400
TORNILLO
-M5 X 20-
de £0,53
de £0,53
# 017
MPN: 270768
PROTECCIÓN TÉRMICA DEL TUBO INFERIOR
de £8,43
de £8,43
# 018
MPN: 14040514
TUERCA
de £0,47
de £0,47
# 019
MPN: 168133
TORNILLO
-M5 X 20- -Ya no se suministra- -Reemplazado por 85692400-
de £0,54
de £0,54
# 019
MPN: 85692400
TORNILLO
-M5 X 20-
de £0,53
de £0,53
# 020
MPN: 257886
CLIP DE RAYMOND
de £0,47
de £0,47
# 021
MPN: 10441490
SOPORTE CON FUNDA
-D. 14-
de £0,51
de £0,51
# 022
MPN: 11568027
TORNILLO
-M6 X 18-
de £0,92
de £0,92
# 023
MPN: 235682
ACORTAR
de £0,53
de £0,53
# 024
MPN: 270945
TUBO DE ENTREGA DE COMBUSTIBLE, SECCIÓN TRASERA
-Aplicable hasta el culo. No. 104523- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 024
MPN: 285160
TUBO DE ENTREGA DE COMBUSTIBLE, SECCIÓN TRASERA
-Aplicable desde Ass. No. 104524- -Aplicable después del agotamiento de 270945-
de £98,42
de £98,42
Esta pieza reemplaza el número de pieza. 270945 - and 4 more. Haga clic para ver detalles
# 025
MPN: 271937
TUBO DE ENTREGA DE COMBUSTIBLE, SECCIÓN CENTRAL
de £19,72
de £19,72
# 026
MPN: 13126670
CUELLO
-Aplicable hasta su agotamiento-
de £0,66
de £0,66
# 026
MPN: 281598
CUELLO
-Aplicable después del agotamiento de 13126670-
de £1,72
de £1,72
# 027
MPN: 177553
ACORTAR
de £0,52
de £0,52
# 028
MPN: 252073
MONTAJE DEL SENSOR DE NIVEL DE COMBUSTIBLE
-Aplicable hasta el culo. No. 102155-
de £102,25
de £102,25
# 028
MPN: 276001
ANILLO DE SUJECIÓN DEL SENSOR DE NIVEL
-Aplicable desde Ass. No. 102156-
de £93,10
de £93,10
# 029
MPN: 256323
TORNILLO
-M5 X 16- -Aplicable desde Ass. Numero 3}
de £0,47
de £0,47
# 030
MPN: 11001124
PERNO PRISIONERO
-Aplicable desde Ass. No. 102156-
de £40,39
de £40,39
Esta pieza reemplaza el número de pieza. 11001324
# 031
MPN: 14040514
TUERCA
-Aplicable desde Ass. No. 102156-
de £0,47
de £0,47
# 032
MPN: 238688
CONECTOR
-Aplicable desde Ass. No. 102156-
de £32,38
de £32,38
# 033
MPN: 253598
SENSOR DE NIVEL DE COMBUSTIBLE
-Aplicable desde Ass. No. 102156-
de £77,86
de £77,86
# 034
MPN: 254311
ADAPTADOR DE ESQUINA
-Aplicable desde Ass. No. 102156-
de £6,12
de £6,12
# 035
MPN: 273479
MONTAJE DEL SENSOR DE NIVEL DE COMBUSTIBLE
-Aplicable desde Ass. No. 102156-
de £38,92
de £38,92
-part-diagram-0010.webp "FERRARI FF (EUROPE) DEPÓSITOS DE COMBUSTIBLE Y CUELLO DE LLENADO DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI FF (EUROPE) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI FF (EUROPE) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI FF (EUROPE) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI FF (EUROPE) CONVERTIDORES PRECATALÍTICOS Y CONVERTIDORES CATALÍTICOS. DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI FF (EUROPE) SILENCIADORES DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI FF (EUROPE) SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI FF (EUROPE) SISTEMA DE LUBRICACIÓN: TANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI FF (EUROPE) REFRIGERACIÓN - BOMBA DE AGUA / ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI FF (EUROPE) ENFRIAMIENTO - TANQUE COLECTOR Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI FF (EUROPE) REFRIGERACIÓN - RADIADORES Y CONDUCTOS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI FF (EUROPE) CARCASA DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI FF (EUROPE) TUBO DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI FF (EUROPE) MONTAJE COMPLETO DEL PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI FF (EUROPE) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI FF (EUROPE) KIT DE REPARACIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI FF (EUROPE) SISTEMA PTU DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI FF (EUROPE) KIT DE REPARACIÓN DE PTU DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI FF (EUROPE) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI FF (EUROPE) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI FF (EUROPE) PINZAS DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI FF (EUROPE) PINZAS DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI FF (EUROPE) CONTROL DEL FRENO DE ESTACIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI FF (EUROPE) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI FF (EUROPE) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI FF (EUROPE) BOMBA DE DIRECCIÓN ASISTIDA Y DEPÓSITO DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI FF (EUROPE) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI FF (EUROPE) SUSPENSIÓN DELANTERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI FF (EUROPE) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI FF (EUROPE) SUSPENSIÓN TRASERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI FF (EUROPE) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI FF (EUROPE) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI FF (EUROPE) SISTEMA DE ELEVACIÓN DE VEHÍCULOS DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI FF (EUROPE) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI FF (EUROPE) ALTERNADOR - MOTOR DE ARRANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI FF (EUROPE) COMPRESOR DEL SISTEMA DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI FF (EUROPE) SISTEMA DE CA - AGUA Y FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI FF (EUROPE) UNIDAD EVAPORADORA DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI FF (EUROPE) CONDUCTOS DE AIRE DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI FF (EUROPE) HERRAMIENTAS Y ACCESORIOS SUMINISTRADOS CON EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI FF (EUROPE) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI FF (EUROPE) INVERNADERO DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI FF (EUROPE) ESTRUCTURAS Y ELEMENTOS DELANTERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI FF (EUROPE) ESTRUCTURAS Y ELEMENTOS, CENTRO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI FF (EUROPE) ESTRUCTURAS Y ELEMENTOS TRASERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI FF (EUROPE) TERMINACIÓN DEL CHASIS DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI FF (EUROPE) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI FF (EUROPE) AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI FF (EUROPE) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI FF (EUROPE) ALFOMBRILLAS PARA MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI FF (EUROPE) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI FF (EUROPE) TAPA FRONTAL Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI FF (EUROPE) TAPA TRASERA Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI FF (EUROPE) TAPA DE LLENADO DE COMBUSTIBLE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI FF (EUROPE) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI FF (EUROPE) PUERTAS - MECANISMO DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI FF (EUROPE) PUERTAS - VENTANAS ELÉCTRICAS Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI FF (EUROPE) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI FF (EUROPE) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI FF (EUROPE) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI FF (EUROPE) ASIENTO DELANTERO - CINTURONES DE SEGURIDAD, GUÍAS Y AJUSTE DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI FF (EUROPE) ASIENTO DELANTERO - ACABADOS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI FF (EUROPE) ASIENTO TRASERO - CINTURONES DE SEGURIDAD - ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI FF (EUROPE) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI FF (EUROPE) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI FF (EUROPE) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI FF (EUROPE) BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI FF (EUROPE) INSTRUMENTOS DEL SALPICADERO Y DEL TÚNEL DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI FF (EUROPE) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI FF (EUROPE) ESCUDOS - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI FF (EUROPE) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI FF (EUROPE) ARNESES DE CABLEADO PRINCIPALES DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI FF (EUROPE) FIJACIONES VARIAS PARA EL SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI FF (EUROPE) GESTIÓN ELECTRÓNICA (SUSPENSIÓN) DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI FF (EUROPE) ECU DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI FF (EUROPE) SISTEMA ANTI-ROBO DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI FF (EUROPE) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI FF (EUROPE) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI FF (EUROPE) SISTEMA DE ALTAVOCES DE AUDIO DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI FF (EUROPE) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI FF (EUROPE) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI FF (EUROPE) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI FF (EUROPE) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI FF (EUROPE) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI FF (EUROPE) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI FF (EUROPE) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI FF (EUROPE) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI FF (EUROPE) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI FF (EUROPE) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI FF (EUROPE) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
