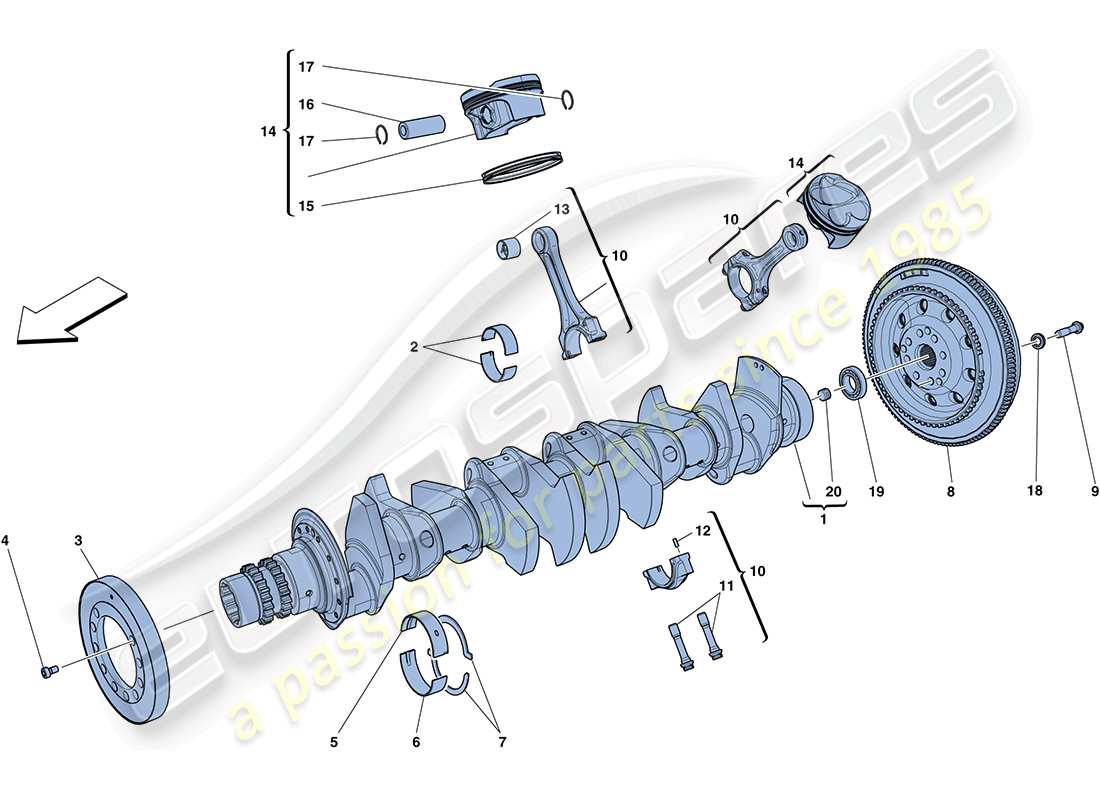

0002 - Cigüeñal - Bielas y Pistones
Ferrari FF (RHD) CRANKSHAFT - CONNECTING RODS AND PISTONS Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 275154
Cigüeñal
-Aplicable hasta el motor No. 175376-
Sustitución
Sustitución
# 001
MPN: 278269
Cigüeñal
-Aplicable para EU GS- -Aplicable desde el motor No. 175377 hasta el motor No. 287242-
de £3.190,61
de £3.190,61
Esta pieza reemplaza el número de pieza. 275154
# 001
MPN: 278269
Cigüeñal
-Aplicable para el Reino Unido- -Aplicable desde el motor No. 175377 hasta el motor No. 286830-
de £3.190,61
de £3.190,61
Esta pieza reemplaza el número de pieza. 275154
# 001
MPN: 314108
Cigüeñal
-Aplicable para EU GS- -Aplicable a partir del motor No. 287243-
de £1.946,73
de £1.946,73
# 001
MPN: 314108
Cigüeñal
-Aplicable para el Reino Unido- -Aplicable desde el motor No. 286831-
de £1.946,73
de £1.946,73
# 001
MPN: 314108
Cigüeñal
-No para EU GS, Reino Unido- -Aplicable a partir del motor No. 291191-
de £1.946,73
de £1.946,73
# 002
MPN: 244416
MEDIO COJINETE DE BIELA
-Rojo- -No para EU GS, Reino Unido-
de £14,88
de £14,88
# 002
MPN: 244417
MEDIO COJINETE DE BIELA
-Azul- -No para EU GS, Reino Unido-
Sustitución
Sustitución
# 002
MPN: 244418
MEDIO COJINETE DE BIELA
-Negro- -No para EU GS, Reino Unido-
Sustitución
Sustitución
# 002
MPN: 261718
MEDIO COJINETE DE BIELA
-Rojo- -Sin plomo- -Aplicable para EU GS, UK-
de £10,74
de £10,74
# 002
MPN: 261719
MEDIO COJINETE DE BIELA
-Azul- -Sin plomo- -Aplicable para EU GS, Reino Unido-
de £10,74
de £10,74
Esta pieza reemplaza el número de pieza. 244417
# 002
MPN: 261720
MEDIO COJINETE DE BIELA
-Negro- -Sin plomo- -Aplicable para EU GS, UK-
de £10,74
de £10,74
Esta pieza reemplaza el número de pieza. 244418
# 003
MPN: 270223
AMORTIGUADOR VISCOSO INTERNO
-Aplicable hasta el motor No. 175376-
de £353,34
de £353,34
# 004
MPN: 13026774
TORNILLO
-M6 X 10- -Aplicable hasta el motor No. 175376-
de £0,58
de £0,58
# 005
MPN: 195307
MEDIO COJINETE SUPERIOR
-Azul- -No para EU GS, Reino Unido- -Ya no se suministra- -Reemplazado por 286832-
de £31,95
de £31,95
# 005
MPN: 195308
MEDIO COJINETE SUPERIOR
-Amarillo- -No para EU GS, Reino Unido- -Ya no se suministra- -Reemplazado por 286833-
de £15,09
de £15,09
# 005
MPN: 198910
MEDIO COJINETE SUPERIOR
-Verde- -No para EU GS, Reino Unido- -Ya no se suministra- -Reemplazado por 286834-
de £15,09
de £15,09
# 005
MPN: 271028
MEDIO COJINETE SUPERIOR
-Azul- -Sin plomo- -Aplicable para EU GS, Reino Unido-
de £18,86
de £18,86
# 005
MPN: 271029
MEDIO COJINETE SUPERIOR
-Amarillo- -Sin plomo- -Aplicable para EU GS, Reino Unido-
de £21,49
de £21,49
# 005
MPN: 271030
MEDIO COJINETE SUPERIOR
-Verde- -Sin plomo- -Aplicable para EU GS, Reino Unido-
de £20,75
de £20,75
# 005
MPN: 286832
MEDIO COJINETE SUPERIOR
-Azul- -No para EU GS, Reino Unido- -Aplicable después del agotamiento de 195307-
de £10,88
de £10,88
# 005
MPN: 286833
MEDIO COJINETE SUPERIOR
-Amarillo- -No para EU GS, Reino Unido-
de £9,57
de £9,57
# 005
MPN: 286834
MEDIO COJINETE SUPERIOR
-Verde- -No para EU GS, Reino Unido-
de £14,14
de £14,14
# 006
MPN: 200194
MEDIO COJINETE INFERIOR
-Azul- -No para EU GS, Reino Unido- -Ya no se suministra- -Reemplazado por 286836-
de £17,92
de £17,92
# 006
MPN: 200195
MEDIO COJINETE INFERIOR
-Amarillo- -No para EU GS, Reino Unido- -Ya no se suministra- -Reemplazado por 286837-
de £12,82
de £12,82
# 006
MPN: 200196
MEDIO COJINETE INFERIOR
-Verde- -No para EU GS, Reino Unido- -Ya no se suministra- -Reemplazado por 286838-
de £14,03
de £14,03
# 006
MPN: 271023
MEDIO COJINETE INFERIOR
-Azul- -Sin plomo- -Aplicable para EU GS, Reino Unido-
de £18,86
de £18,86
# 006
MPN: 271024
MEDIO COJINETE INFERIOR
-Amarillo- -Sin plomo- -Aplicable para EU GS, Reino Unido-
de £21,49
de £21,49
# 006
MPN: 271025
MEDIO COJINETE INFERIOR
-Verde- -Sin plomo- -Aplicable para EU GS, Reino Unido-
de £20,75
de £20,75
# 006
MPN: 286836
MEDIO COJINETE INFERIOR
-Azul- -No para EU GS, Reino Unido-
de £9,98
de £9,98
# 006
MPN: 286837
MEDIO COJINETE INFERIOR
-Amarillo- -No para EU GS, Reino Unido-
de £10,41
de £10,41
# 006
MPN: 286838
MEDIO COJINETE INFERIOR
-Verde- -No para EU GS, Reino Unido-
de £13,20
de £13,20
# 007
MPN: 222874
CUÑA DEL COJINETE DEL CIGÜEÑAL
-No para EU GS, Reino Unido-
de £18,19
de £18,19
# 007
MPN: 261727
CUÑA DEL COJINETE DEL CIGÜEÑAL
-Sin plomo- -Aplicable para EU GS, Reino Unido-
de £6,03
de £6,03
# 008
MPN: 259578
VOLANTE DEL MOTOR
-Ya no se suministra- -Reemplazado por 281741-
Sustitución
Sustitución
# 008
MPN: 281741
VOLANTE DEL MOTOR
de £898,02
de £898,02
Esta pieza reemplaza el número de pieza. 259578 - and 1 more. Haga clic para ver detalles
# 009
MPN: 229907
TORNILLO DE SUJECIÓN
-M10 X 1.25 X 41.5-
de £5,00
de £5,00
# 010
MPN: 266474
COMPL. BIELA Y TAPA
de £187,17
de £187,17
# 011
MPN: 257150
TORNILLO DE SUJECIÓN DE LA BIELA
de £49,37
de £49,37
# 012
MPN: 224608
PIN DE ALINEACIÓN
de £2,08
de £2,08
# 013
MPN: 234861
COJINETE
de £3,78
de £3,78
Esta pieza reemplaza el número de pieza. 208094 - and 1 more. Haga clic para ver detalles
# 014
MPN: 265024
PISTÓN DE BANCO DE CILINDROS DERECHO COMPLETO CON AROS
de £286,90
de £286,90
# 014
MPN: 265025
PISTÓN DE BANCO DE CILINDROS IZQUIERDO COMPLETO CON AROS
de £286,90
de £286,90
# 015
MPN: 270468
COMPL. JUEGO DE AROS DE PISTÓN
de £52,84
de £52,84
# 016
MPN: 255232
PIN DE GUDGEON
-Aplicable hasta su agotamiento-
de £43,38
de £43,38
# 017
MPN: 255234
ANILLO DE PARADA
-Aplicable hasta su agotamiento-
de £19,44
de £19,44
# 018
MPN: 282966
empaquetadura
de £2,65
de £2,65
# 019
MPN: 103877
COJINETE
de £16,00
de £16,00
Esta pieza reemplaza el número de pieza. 24940440
# 020
MPN: 176396
TAPÓN ROSCADO
de £2,88
de £2,88
-part-diagram-0003.webp "FERRARI FF (RHD) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI FF (RHD) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI FF (RHD) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI FF (RHD) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI FF (RHD) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI FF (RHD) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI FF (RHD) BOMBAS Y TUBOS DEL SISTEMA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI FF (RHD) DEPÓSITOS DE COMBUSTIBLE Y CUELLO DE LLENADO DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI FF (RHD) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0012.webp "FERRARI FF (RHD) COLECTOR DE ADMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0013.webp "FERRARI FF (RHD) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI FF (RHD) CONVERTIDORES PRECATALÍTICOS Y CONVERTIDORES CATALÍTICOS. DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI FF (RHD) SILENCIADORES DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI FF (RHD) SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI FF (RHD) SISTEMA DE LUBRICACIÓN: TANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI FF (RHD) REFRIGERACIÓN - BOMBA DE AGUA / ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI FF (RHD) ENFRIAMIENTO - TANQUE COLECTOR Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI FF (RHD) REFRIGERACIÓN - RADIADORES Y CONDUCTOS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI FF (RHD) CARCASA DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI FF (RHD) TUBO DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI FF (RHD) MONTAJE COMPLETO DEL PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI FF (RHD) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI FF (RHD) KIT DE REPARACIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI FF (RHD) SISTEMA PTU DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI FF (RHD) KIT DE REPARACIÓN DE PTU DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI FF (RHD) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI FF (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI FF (RHD) PINZAS DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI FF (RHD) PINZAS DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI FF (RHD) CONTROL DEL FRENO DE ESTACIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI FF (RHD) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI FF (RHD) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI FF (RHD) BOMBA DE DIRECCIÓN ASISTIDA Y DEPÓSITO DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI FF (RHD) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI FF (RHD) SUSPENSIÓN DELANTERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI FF (RHD) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI FF (RHD) SUSPENSIÓN TRASERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI FF (RHD) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI FF (RHD) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI FF (RHD) SISTEMA DE ELEVACIÓN DE VEHÍCULOS DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI FF (RHD) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI FF (RHD) ALTERNADOR - MOTOR DE ARRANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI FF (RHD) COMPRESOR DEL SISTEMA DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI FF (RHD) SISTEMA DE CA - AGUA Y FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI FF (RHD) UNIDAD EVAPORADORA DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI FF (RHD) CONDUCTOS DE AIRE DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI FF (RHD) HERRAMIENTAS Y ACCESORIOS SUMINISTRADOS CON EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI FF (RHD) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI FF (RHD) INVERNADERO DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI FF (RHD) ESTRUCTURAS Y ELEMENTOS DELANTERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI FF (RHD) ESTRUCTURAS Y ELEMENTOS, CENTRO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI FF (RHD) ESTRUCTURAS Y ELEMENTOS TRASERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI FF (RHD) TERMINACIÓN DEL CHASIS DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI FF (RHD) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI FF (RHD) AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI FF (RHD) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI FF (RHD) ALFOMBRILLAS PARA MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI FF (RHD) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI FF (RHD) TAPA FRONTAL Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI FF (RHD) TAPA TRASERA Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI FF (RHD) TAPA DE LLENADO DE COMBUSTIBLE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI FF (RHD) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI FF (RHD) PUERTAS - MECANISMO DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI FF (RHD) PUERTAS - VENTANAS ELÉCTRICAS Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI FF (RHD) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI FF (RHD) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI FF (RHD) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI FF (RHD) ASIENTO DELANTERO - CINTURONES DE SEGURIDAD, GUÍAS Y AJUSTE DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI FF (RHD) ASIENTO DELANTERO - ACABADOS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI FF (RHD) ASIENTO TRASERO - CINTURONES DE SEGURIDAD - ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI FF (RHD) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI FF (RHD) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI FF (RHD) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI FF (RHD) BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI FF (RHD) INSTRUMENTOS DEL SALPICADERO Y DEL TÚNEL DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI FF (RHD) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI FF (RHD) ESCUDOS - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI FF (RHD) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI FF (RHD) ARNESES DE CABLEADO PRINCIPALES DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI FF (RHD) FIJACIONES VARIAS PARA EL SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI FF (RHD) GESTIÓN ELECTRÓNICA (SUSPENSIÓN) DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI FF (RHD) ECU DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI FF (RHD) SISTEMA ANTI-ROBO DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI FF (RHD) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI FF (RHD) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI FF (RHD) SISTEMA DE ALTAVOCES DE AUDIO DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI FF (RHD) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI FF (RHD) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI FF (RHD) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI FF (RHD) CRANKCASE DIAGRAMA DE PIEZAS")
