ferrari ff (rhd) sistema de tiempo - conducción diagrama de piezas

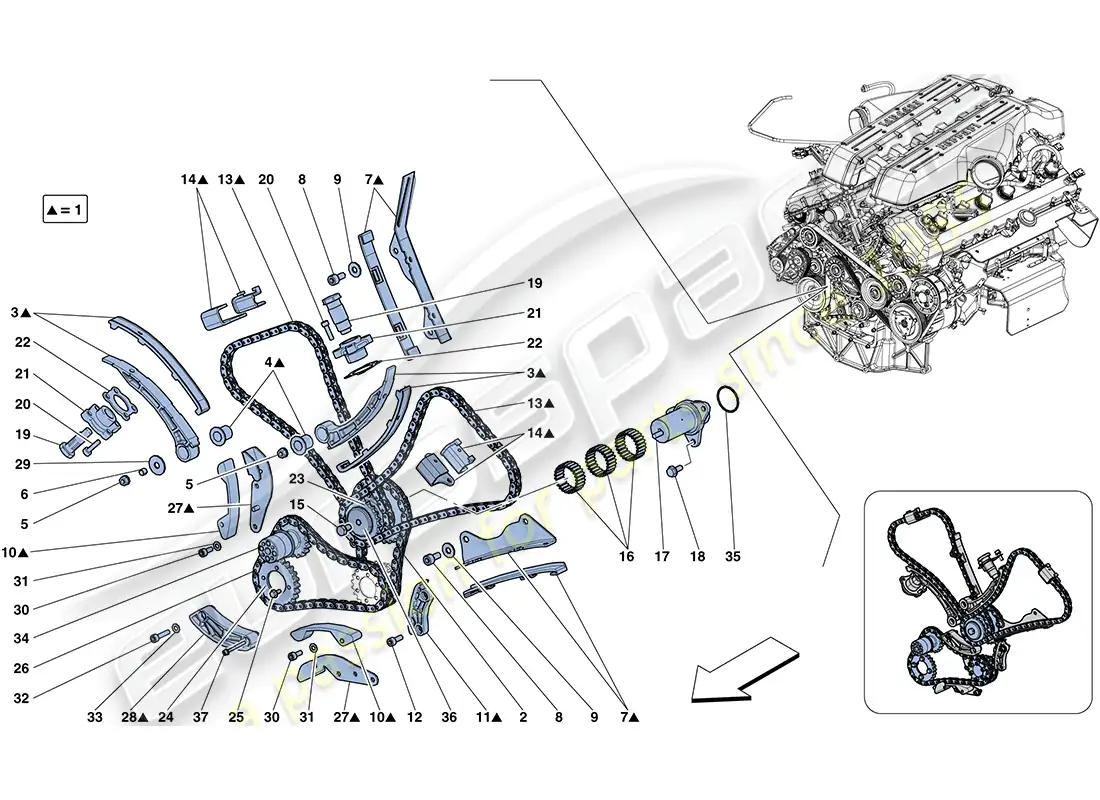

0006 - SISTEMA DE TIEMPO - CONDUCCIÓN

Ferrari FF (RHD) TIMING SYSTEM - DRIVE Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                #
                                                Número de pieza
                                                Descripción
                                                Precio
                                                # 001
                                                MPN: 258396
                                                DISTRIBUCIÓN DE VÁLVULAS Y SISTEMA DE IMPULSIÓN DE BOMBA
                                                -Aplicable hasta su agotamiento-
                                                Sustitución
                                                Sustitución
                                                # 001
                                                MPN: 316577
                                                DISTRIBUCIÓN DE VÁLVULAS Y SISTEMA DE IMPULSIÓN DE BOMBA
                                                -Aplicable después del agotamiento de 258396-
                                                de £1.239,20
                                                de £1.239,20
                                                Esta pieza reemplaza el número de pieza. 258396
                                                # 003
                                                MPN: 260614
                                                ZAPATO MÓVIL
                                                de £235,94
                                                de £235,94
                                                # 004
                                                MPN: 175303
                                                COJINETE
                                                de £13,92
                                                de £13,92
                                                # 005
                                                MPN: 177778
                                                TUERCA
                                                de £0,85
                                                de £0,85
                                                Esta pieza reemplaza el número de pieza 133215 que tenemos en stock. - and 1 more. Haga clic para ver detalles
                                                # 006
                                                MPN: 183929
                                                COJINETE
                                                de £4,22
                                                de £4,22
                                                # 007
                                                MPN: 198034
                                                ZAPATO FIJO
                                                de £40,57
                                                de £40,57
                                                # 008
                                                MPN: 14306224
                                                TORNILLO
                                                -M8 X 16-
                                                de £0,51
                                                de £0,51
                                                Esta pieza reemplaza el número de pieza. 14306221 - and 1 more. Haga clic para ver detalles
                                                # 009
                                                MPN: 163759
                                                Arandela
                                                de £7,04
                                                de £7,04
                                                # 010
                                                MPN: 257626
                                                ZAPATO
                                                de £42,19
                                                de £42,19
                                                # 011
                                                MPN: 186181
                                                ZAPATO FIJO
                                                -Aplicable hasta su agotamiento-
                                                Sustitución
                                                Sustitución
                                                # 011
                                                MPN: 306094
                                                ZAPATO FIJO
                                                -Aplicable después del agotamiento de 186181-
                                                de £34,31
                                                de £34,31
                                                Esta pieza reemplaza el número de pieza. 186181
                                                # 012
                                                MPN: 14432224
                                                TORNILLO
                                                -M6 X 22- -Ya no se suministra- -Reemplazado por 231619-
                                                de £0,53
                                                de £0,53
                                                Esta pieza reemplaza el número de pieza. 14432221
                                                # 012
                                                MPN: 231619
                                                TORNILLO
                                                -M6 X 22-
                                                de £0,53
                                                de £0,53
                                                # 013
                                                MPN: 254263
                                                CADENA
                                                de £67,16
                                                de £67,16
                                                # 014
                                                MPN: 239566
                                                ZAPATO FIJO
                                                de £27,36
                                                de £27,36
                                                # 015
                                                MPN: 16043124
                                                TORNILLO
                                                -M8 X 14-
                                                de £0,30
                                                de £0,30
                                                Esta pieza reemplaza el número de pieza 16043121 que tenemos en stock. - and 1 more. Haga clic para ver detalles
                                                # 016
                                                MPN: 267808
                                                JAULA DE RODAMIENTO DE RODILLOS
                                                de £8,37
                                                de £8,37
                                                # 017
                                                MPN: 267743
                                                MONTAJE
                                                -Aplicable hasta el motor No. 197093-
                                                de £113,24
                                                de £113,24
                                                # 017
                                                MPN: 291974
                                                MONTAJE
                                                -Aplicable a partir del motor No. 197094-
                                                de £122,68
                                                de £122,68
                                                # 018
                                                MPN: 13026924
                                                TORNILLO
                                                -M6 X 14- -Aplicable hasta el motor No. 197093-
                                                de £0,53
                                                de £0,53
                                                # 018
                                                MPN: 13027024
                                                TORNILLO
                                                -M6 X 14- -Aplicable desde el motor No. 197094-
                                                de £0,52
                                                de £0,52
                                                # 019
                                                MPN: 197880
                                                TENSOR HIDRÁULICO
                                                de £46,71
                                                de £46,71
                                                # 020
                                                MPN: 14433124
                                                TORNILLO
                                                -M6 X 18- -Ya no se suministra- -Reemplazado por 231617-
                                                de £0,48
                                                de £0,48
                                                Esta pieza reemplaza el número de pieza. 14433121
                                                # 020
                                                MPN: 231617
                                                TORNILLO
                                                -M6 X 18-
                                                de £0,51
                                                de £0,51
                                                Esta pieza reemplaza el número de pieza. 14433124
                                                # 021
                                                MPN: 252512
                                                COJINETE
                                                de £54,73
                                                de £54,73
                                                # 022
                                                MPN: 250055
                                                empaquetadura
                                                -Ya no se suministra- -Reemplazado por 317022-
                                                Sustitución
                                                Sustitución
                                                # 022
                                                MPN: 317022
                                                empaquetadura
                                                de £1,88
                                                de £1,88
                                                Esta pieza reemplaza el número de pieza. 250055
                                                # 023
                                                MPN: 264129
                                                ENGRANAJE IMPULSOR
                                                de £632,33
                                                de £632,33
                                                # 024
                                                MPN: 187656
                                                ENGRANAJE IMPULSOR DE LA BOMBA
                                                de £231,59
                                                de £231,59
                                                # 025
                                                MPN: 186668
                                                TORNILLO
                                                -M5 X 12-
                                                de £7,68
                                                de £7,68
                                                # 026
                                                MPN: 253294
                                                CADENA
                                                de £322,98
                                                de £322,98
                                                # 027
                                                MPN: 254327
                                                MONTAJE
                                                de £1.036,28
                                                de £1.036,28
                                                # 028
                                                MPN: 260615
                                                ZAPATO FIJO
                                                de £915,47
                                                de £915,47
                                                # 030
                                                MPN: 14305724
                                                TORNILLO
                                                -M6 X 14- -Ya no se suministra- -Reemplazado por 231616-
                                                de £0,53
                                                de £0,53
                                                Esta pieza reemplaza el número de pieza. 11567624 - and 2 more. Haga clic para ver detalles
                                                # 030
                                                MPN: 231616
                                                TORNILLO
                                                -M6 X 14-
                                                de £0,53
                                                de £0,53
                                                # 031
                                                MPN: 11197774
                                                Arandela
                                                de £0,54
                                                de £0,54
                                                Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
                                                # 032
                                                MPN: 14305424
                                                TORNILLO
                                                -M6 X 25- -Ya no se suministra- -Reemplazado por 231620-
                                                de £0,53
                                                de £0,53
                                                Esta pieza reemplaza el número de pieza. 14305421 - and 2 more. Haga clic para ver detalles
                                                # 032
                                                MPN: 231620
                                                TORNILLO
                                                -M6 X 25-
                                                de £0,54
                                                de £0,54
                                                # 033
                                                MPN: 11197774
                                                Arandela
                                                de £0,54
                                                de £0,54
                                                Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
                                                # 034
                                                MPN: 260228
                                                RUEDA DE ENGRANAJE
                                                de £98,35
                                                de £98,35
                                                # 035
                                                MPN: 140071
                                                empaquetadura
                                                -Aplicable hasta el motor No. 197093-
                                                de £0,51
                                                de £0,51
                                                # 035
                                                MPN: 154191
                                                empaquetadura
                                                -Aplicable a partir del motor No. 197094-
                                                de £0,79
                                                de £0,79
                                                # 036
                                                MPN: 264130
                                                COJINETE
                                                de £63,22
                                                de £63,22
                                                # 037
                                                MPN: 14305921
                                                TORNILLO
                                                -M6 X 45-
                                                de £0,54
                                                de £0,54
                                                # 037
                                                MPN: 231624
                                                TORNILLO
                                                -M6 X 45- -Ya no se suministra- -Reemplazado por 14305921-
                                                de £0,54
                                                de £0,54
                                                Esta pieza reemplaza el número de pieza. 14305924
