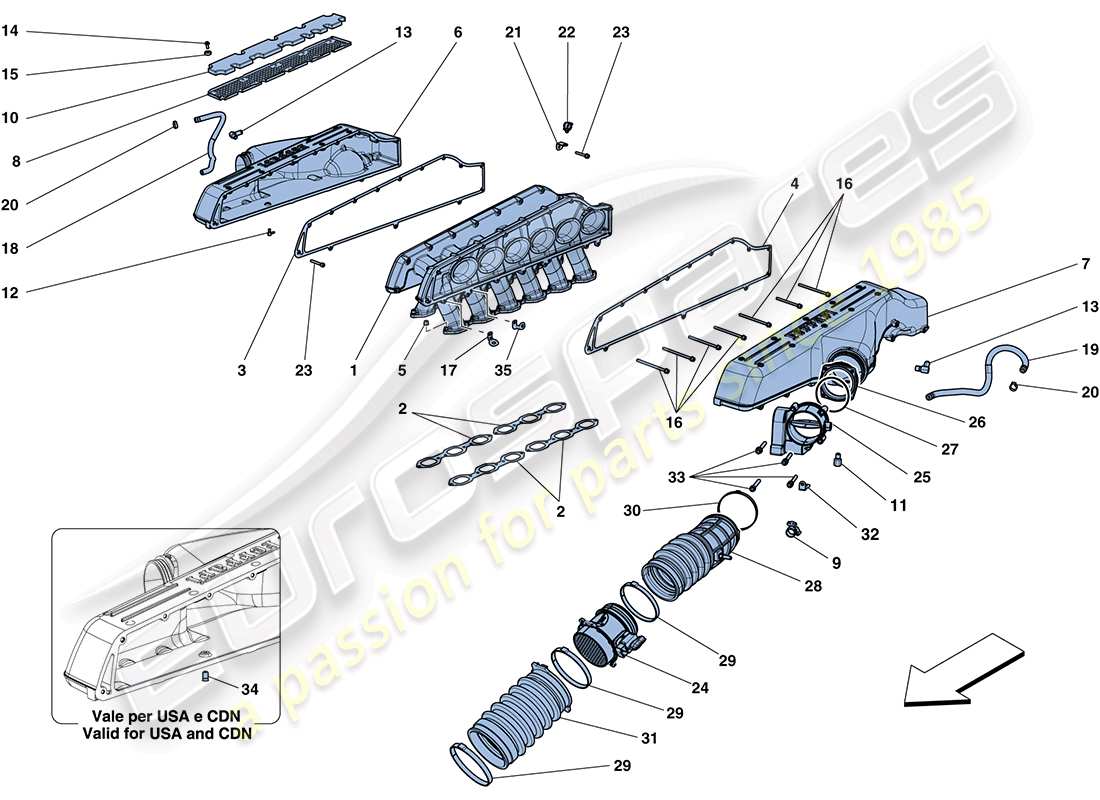

0012 - COLECTOR DE ADMISIÓN
Ferrari FF (RHD) INTAKE MANIFOLD Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 271909
COMPL. COLECTOR DE ADMISIÓN
-Aplicable hasta el motor No. 176320-
de £2.068,80
de £2.068,80
# 001
MPN: 280957
COMPL. COLECTOR DE ADMISIÓN
-Aplicable a partir del motor No. 176321-
de £2.876,69
de £2.876,69
# 002
MPN: 259680
empaquetadura
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 002
MPN: 318409
empaquetadura
-Aplicable después del agotamiento de 259680-
de £63,84
de £63,84
Esta pieza reemplaza el número de pieza. 259680
# 003
MPN: 276948
SELLO DERECHO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 003
MPN: 317648
SELLO DERECHO
-Aplicable después del agotamiento de 276948-
de £25,13
de £25,13
Esta pieza reemplaza el número de pieza. 276948
# 004
MPN: 276946
SELLO IZQUIERDO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 004
MPN: 317649
SELLO IZQUIERDO
-Aplicable después del agotamiento de 276946-
de £25,13
de £25,13
Esta pieza reemplaza el número de pieza. 276946
# 005
MPN: 228265
TUERCA
de £0,51
de £0,51
# 006
MPN: 276950
PLENO DE ADMISIÓN RH
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 006
MPN: 815966
PLENO DE ADMISIÓN RH
-Aplicable después del agotamiento de 276950-
de £1.025,90
de £1.025,90
Esta pieza reemplaza el número de pieza. 276950
# 007
MPN: 276952
PLENO DE ADMISIÓN LH
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 007
MPN: 815967
PLENO DE ADMISIÓN LH
-Aplicable después del agotamiento de 276952-
de £1.025,90
de £1.025,90
Esta pieza reemplaza el número de pieza. 276952
# 008
MPN: 257849
COMPL. MARCO SOPORTE DEL REVESTIMIENTO DERECHO
de £235,94
de £235,94
# 008
MPN: 257850
COMPL. MARCO SOPORTE DEL REVESTIMIENTO IZQUIERDO
de £235,94
de £235,94
# 009
MPN: 178430
ACORTAR
de £0,53
de £0,53
# 010
MPN: 257851
FORRO DE GOMA
de £23,58
de £23,58
# 011
MPN: 268877
CONECTOR
de £39,63
de £39,63
# 012
MPN: 268875
CONECTOR
-No para USA, CDN, USA LIGHT- -Aplicable hasta el motor No. 176320-
de £21,79
de £21,79
# 012
MPN: 274736
CONECTOR
-No para USA, CDN, USA LIGHT- -Aplicable a partir del motor No. 176321-
# 013
MPN: 198223
CONECTOR
-Aplicable hasta su agotamiento-
de £30,32
de £30,32
# 013
MPN: 287234
CONECTOR
-Aplicable después del agotamiento de 198223- -Ya no se suministra- -Reemplazado por 291079-
Sustitución
Sustitución
# 013
MPN: 291079
CONECTOR
de £141,56
de £141,56
Esta pieza reemplaza el número de pieza. 287234
# 014
MPN: 259328
TORNILLO
-M6 X 14 X 1- -Ya no se suministra- -Reemplazado por 287120-
Sustitución
Sustitución
# 014
MPN: 287120
TORNILLO
-M6 X 14 X 1-
de £29,03
de £29,03
Esta pieza reemplaza el número de pieza. 259328
# 015
MPN: 216292
empaquetadura
de £2,25
de £2,25
# 016
MPN: 14300424
TORNILLO
-M6 X 95- -Plénums de fijación en zona inferior- -Ya no se suministra- -Reemplazado por 14300434-
Sustitución
Sustitución
# 016
MPN: 14300434
TORNILLO
-M6 X 95- -Plénums de fijación en zona inferior-
de £1,48
de £1,48
Esta pieza reemplaza el número de pieza. 14300424
# 016
MPN: 14300524
TORNILLO
-M6 X 75- -Fijación trasera inferior para plenum izquierdo en zona debajo de la bomba- -Ya no se suministra- -Reemplazado por 14300534-
de £1,02
de £1,02
# 016
MPN: 14300534
TORNILLO
-M6 X 75- -Fijación trasera inferior para plenum izquierdo en zona bajo bomba-
de £1,72
de £1,72
Esta pieza reemplaza el número de pieza. 14300524
# 016
MPN: 14303824
TORNILLO
-M6 X 60- -Plénum de fijación en zona bajo bomba RH- -Ya no se suministra- -Reemplazado por 14303834-
de £1,37
de £1,37
Esta pieza reemplaza el número de pieza. 224997
# 016
MPN: 14303834
TORNILLO
-M6 X 60- -Plénum de fijación en zona bajo bomba RH-
de £1,02
de £1,02
# 016
MPN: 155304
TORNILLO
-M6 X 85- -Plénum de fijación en zona bajo bomba RH- -Ya no se suministra- -Reemplazado por 278351-
de £0,72
de £0,72
# 016
MPN: 270936
TORNILLO
-M6 X 40 X 1- -Plénum de fijación a colector- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 016
MPN: 278351
TORNILLO
-M6 X 85- -Plénum de fijación en zona bajo bomba RH-
de £3,84
de £3,84
Esta pieza reemplaza el número de pieza. 155304
# 016
MPN: 285568
TORNILLO
-M6 X 40 X 1- -Fijación plenum al colector- -Aplicable después del agotamiento de 270936-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 270936
# 017
MPN: 262736
soporte
de £5,47
de £5,47
# 018
MPN: 276166
TUBO DE DESCARGA DERECHO
de £99,24
de £99,24
# 019
MPN: 276167
TUBO DE DESCARGA IZQUIERDO
de £99,24
de £99,24
# 020
MPN: 13434670
CUELLO
de £0,51
de £0,51
# 021
MPN: 261374
soporte
de £132,12
de £132,12
# 022
MPN: 247440
ACORTAR
de £0,54
de £0,54
# 023
MPN: 233600
TORNILLO
-M6 X 12-
de £0,53
de £0,53
# 024
MPN: 245028
MEDIDOR DE FLUJO DE AIRE
de £119,38
de £119,38
# 025
MPN: 179912
cuerpo del acelerador
de £332,21
de £332,21
# 026
MPN: 240262
CALCE
de £61,33
de £61,33
Esta pieza reemplaza el número de pieza 195206 que tenemos en stock.
# 027
MPN: 150302
empaquetadura
-Aplicable hasta el motor No. 186322-
de £1,37
de £1,37
# 028
MPN: 269864
TUBO CONECTOR DERECHO
-Aplicable para USA, CDN, USA LIGHT- -Aplicable hasta el motor No. 195647-
de £115,79
de £115,79
# 028
MPN: 269865
TUBO CONECTOR IZQUIERDO
-Aplicable para USA, CDN, USA LIGHT- -Aplicable hasta el motor No. 195647-
de £115,79
de £115,79
# 028
MPN: 269866
TUBO CONECTOR DERECHO
-No para EE.UU., CDN, EE.UU. LIGHT-
de £49,82
de £49,82
# 028
MPN: 269867
TUBO CONECTOR IZQUIERDO
-No para EE.UU., CDN, EE.UU. LIGHT-
de £49,82
de £49,82
# 028
MPN: 282233
MANGUITO DERECHO
-Aplicable para USA, CDN, USA LIGHT- -Aplicable a partir del motor No. 195648-
de £77,86
de £77,86
# 028
MPN: 282234
MANGA IZQUIERDA
-Aplicable para USA, CDN, USA LIGHT- -Aplicable a partir del motor No. 195648-
de £77,86
de £77,86
# 029
MPN: 190151
ABRAZADERA DE ANILLO
de £2,16
de £2,16
Esta pieza reemplaza el número de pieza. 204436
# 030
MPN: 180046
ABRAZADERA DE ANILLO
de £1,40
de £1,40
# 031
MPN: 266404
TUBO CONECTOR
de £35,29
de £35,29
# 032
MPN: 268987
SOPORTE DE RETENCIÓN DE CABLE
de £10,74
de £10,74
# 033
MPN: 14305924
TORNILLO
-M6 X 45- -Ya no se suministra- -Reemplazado por 231624-
de £0,48
de £0,48
# 033
MPN: 231624
TORNILLO
-M6 X 45-
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 14305924
# 034
MPN: 219786
TAPÓN ROSCADO
-Aplicable para USA, CDN, USA LIGHT-
de £8,97
de £8,97
# 035
MPN: 285240
soporte
-Aplicable para USA, CDN, USA LIGHT- -Aplicable a partir del motor No. 195648-
de £7,83
de £7,83
-part-diagram-0013.webp "FERRARI FF (RHD) TOMA DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0014.webp "FERRARI FF (RHD) CONVERTIDORES PRECATALÍTICOS Y CONVERTIDORES CATALÍTICOS. DIAGRAMA DE PIEZAS")
-part-diagram-0015.webp "FERRARI FF (RHD) SILENCIADORES DIAGRAMA DE PIEZAS")
-part-diagram-0016.webp "FERRARI FF (RHD) SISTEMA DE ENFRIAMIENTO Y LUBRICACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0017.webp "FERRARI FF (RHD) SISTEMA DE LUBRICACIÓN: TANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0018.webp "FERRARI FF (RHD) REFRIGERACIÓN - BOMBA DE AGUA / ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-0019.webp "FERRARI FF (RHD) ENFRIAMIENTO - TANQUE COLECTOR Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-0020.webp "FERRARI FF (RHD) REFRIGERACIÓN - RADIADORES Y CONDUCTOS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0021.webp "FERRARI FF (RHD) CARCASA DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0022.webp "FERRARI FF (RHD) TUBO DE TRANSMISIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0023.webp "FERRARI FF (RHD) MONTAJE COMPLETO DEL PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-0024.webp "FERRARI FF (RHD) CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0025.webp "FERRARI FF (RHD) KIT DE REPARACIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-0026.webp "FERRARI FF (RHD) SISTEMA PTU DIAGRAMA DE PIEZAS")
-part-diagram-0027.webp "FERRARI FF (RHD) KIT DE REPARACIÓN DE PTU DIAGRAMA DE PIEZAS")
-part-diagram-0028.webp "FERRARI FF (RHD) SISTEMA DE DIRECCIÓN ASISTIDA DIAGRAMA DE PIEZAS")
-part-diagram-0029.webp "FERRARI FF (RHD) BRAKE SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0030.webp "FERRARI FF (RHD) PINZAS DE FRENO DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0031.webp "FERRARI FF (RHD) PINZAS DE FRENO TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0032.webp "FERRARI FF (RHD) CONTROL DEL FRENO DE ESTACIONAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0033.webp "FERRARI FF (RHD) CAJA DE DIRECCIÓN ASISTIDA HIDRÁULICA DIAGRAMA DE PIEZAS")
-part-diagram-0034.webp "FERRARI FF (RHD) CONTROL DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0035.webp "FERRARI FF (RHD) BOMBA DE DIRECCIÓN ASISTIDA Y DEPÓSITO DIAGRAMA DE PIEZAS")
-part-diagram-0036.webp "FERRARI FF (RHD) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0037.webp "FERRARI FF (RHD) SUSPENSIÓN DELANTERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0038.webp "FERRARI FF (RHD) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-0039.webp "FERRARI FF (RHD) SUSPENSIÓN TRASERA - BRAZOS DIAGRAMA DE PIEZAS")
-part-diagram-0040.webp "FERRARI FF (RHD) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0041.webp "FERRARI FF (RHD) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-0042.webp "FERRARI FF (RHD) SISTEMA DE ELEVACIÓN DE VEHÍCULOS DIAGRAMA DE PIEZAS")
-part-diagram-0043.webp "FERRARI FF (RHD) BATERÍA DIAGRAMA DE PIEZAS")
-part-diagram-0044.webp "FERRARI FF (RHD) ALTERNADOR - MOTOR DE ARRANQUE DIAGRAMA DE PIEZAS")
-part-diagram-0045.webp "FERRARI FF (RHD) COMPRESOR DEL SISTEMA DE CA DIAGRAMA DE PIEZAS")
-part-diagram-0046.webp "FERRARI FF (RHD) SISTEMA DE CA - AGUA Y FREÓN DIAGRAMA DE PIEZAS")
-part-diagram-0047.webp "FERRARI FF (RHD) UNIDAD EVAPORADORA DIAGRAMA DE PIEZAS")
-part-diagram-0048.webp "FERRARI FF (RHD) CONDUCTOS DE AIRE DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-0049.webp "FERRARI FF (RHD) HERRAMIENTAS Y ACCESORIOS SUMINISTRADOS CON EL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0100.webp "FERRARI FF (RHD) CARROCERIA - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0101.webp "FERRARI FF (RHD) INVERNADERO DIAGRAMA DE PIEZAS")
-part-diagram-0102.webp "FERRARI FF (RHD) ESTRUCTURAS Y ELEMENTOS DELANTERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0103.webp "FERRARI FF (RHD) ESTRUCTURAS Y ELEMENTOS, CENTRO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0104.webp "FERRARI FF (RHD) ESTRUCTURAS Y ELEMENTOS TRASERO DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0105.webp "FERRARI FF (RHD) TERMINACIÓN DEL CHASIS DIAGRAMA DE PIEZAS")
-part-diagram-0106.webp "FERRARI FF (RHD) PLATO INFERIOR PLANO Y RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-0107.webp "FERRARI FF (RHD) AISLAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-0108.webp "FERRARI FF (RHD) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-0109.webp "FERRARI FF (RHD) ALFOMBRILLAS PARA MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-0110.webp "FERRARI FF (RHD) MOLDURAS DEL TECHO Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0111.webp "FERRARI FF (RHD) TAPA FRONTAL Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0112.webp "FERRARI FF (RHD) TAPA TRASERA Y MECANISMO DE APERTURA DIAGRAMA DE PIEZAS")
-part-diagram-0113.webp "FERRARI FF (RHD) TAPA DE LLENADO DE COMBUSTIBLE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-0114.webp "FERRARI FF (RHD) PUERTAS - SUBESTRUCTURA Y ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-0115.webp "FERRARI FF (RHD) PUERTAS - MECANISMO DE APERTURA Y BISAGRAS DIAGRAMA DE PIEZAS")
-part-diagram-0116.webp "FERRARI FF (RHD) PUERTAS - VENTANAS ELÉCTRICAS Y ESPEJO RETROVISOR DIAGRAMA DE PIEZAS")
-part-diagram-0117.webp "FERRARI FF (RHD) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-0118.webp "FERRARI FF (RHD) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-0119.webp "FERRARI FF (RHD) PANTALLAS, VENTANAS Y JUNTAS DIAGRAMA DE PIEZAS")
-part-diagram-0120.webp "FERRARI FF (RHD) ASIENTO DELANTERO - CINTURONES DE SEGURIDAD, GUÍAS Y AJUSTE DIAGRAMA DE PIEZAS")
-part-diagram-0121.webp "FERRARI FF (RHD) ASIENTO DELANTERO - ACABADOS Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0122.webp "FERRARI FF (RHD) ASIENTO TRASERO - CINTURONES DE SEGURIDAD - ACABADO INTERIOR DIAGRAMA DE PIEZAS")
-part-diagram-0123.webp "FERRARI FF (RHD) TÚNEL - SUBESTRUCTURA Y ACCESORIOS DIAGRAMA DE PIEZAS")
-part-diagram-0124.webp "FERRARI FF (RHD) PANEL DIAGRAMA DE PIEZAS")
-part-diagram-0125.webp "FERRARI FF (RHD) GUANTERA DIAGRAMA DE PIEZAS")
-part-diagram-0126.webp "FERRARI FF (RHD) BOLSAS DE AIRE DIAGRAMA DE PIEZAS")
-part-diagram-0127.webp "FERRARI FF (RHD) INSTRUMENTOS DEL SALPICADERO Y DEL TÚNEL DIAGRAMA DE PIEZAS")
-part-diagram-0128.webp "FERRARI FF (RHD) FAROS Y LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-0129.webp "FERRARI FF (RHD) ESCUDOS - ACABADO EXTERNO DIAGRAMA DE PIEZAS")
-part-diagram-0130.webp "FERRARI FF (RHD) LIMPIAPARABRISAS, ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-0131.webp "FERRARI FF (RHD) ARNESES DE CABLEADO PRINCIPALES DIAGRAMA DE PIEZAS")
-part-diagram-0132.webp "FERRARI FF (RHD) FIJACIONES VARIAS PARA EL SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-0133.webp "FERRARI FF (RHD) GESTIÓN ELECTRÓNICA (SUSPENSIÓN) DIAGRAMA DE PIEZAS")
-part-diagram-0134.webp "FERRARI FF (RHD) ECU DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-0135.webp "FERRARI FF (RHD) SISTEMA ANTI-ROBO DIAGRAMA DE PIEZAS")
-part-diagram-0136.webp "FERRARI FF (RHD) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0137.webp "FERRARI FF (RHD) INFOTAINMENT SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-0138.webp "FERRARI FF (RHD) SISTEMA DE ALTAVOCES DE AUDIO DIAGRAMA DE PIEZAS")
-part-diagram-0139.webp "FERRARI FF (RHD) ETIQUETAS Y PLACAS ADHESIVAS DIAGRAMA DE PIEZAS")
-part-diagram-0999.webp "FERRARI FF (RHD) CÓDIGOS DE COLOR DIAGRAMA DE PIEZAS")
-part-diagram-0000.webp "FERRARI FF (RHD) UNIDADES DE MONTAJE DE REPUESTO DIAGRAMA DE PIEZAS")
-part-diagram-0001.webp "FERRARI FF (RHD) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-0002.webp "FERRARI FF (RHD) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-0003.webp "FERRARI FF (RHD) CULATA DEL LADO DERECHO DIAGRAMA DE PIEZAS")
-part-diagram-0004.webp "FERRARI FF (RHD) LEFT HAND CYLINDER HEAD DIAGRAMA DE PIEZAS")
-part-diagram-0005.webp "FERRARI FF (RHD) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-0006.webp "FERRARI FF (RHD) SISTEMA DE TIEMPO - CONDUCCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-0007.webp "FERRARI FF (RHD) INYECCIÓN - SISTEMA DE ENCENDIDO DIAGRAMA DE PIEZAS")
-part-diagram-0008.webp "FERRARI FF (RHD) SISTEMA DE AIRE SECUNDARIO DIAGRAMA DE PIEZAS")
-part-diagram-0009.webp "FERRARI FF (RHD) BOMBAS Y TUBOS DEL SISTEMA DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-0010.webp "FERRARI FF (RHD) DEPÓSITOS DE COMBUSTIBLE Y CUELLO DE LLENADO DIAGRAMA DE PIEZAS")
-part-diagram-0011.webp "FERRARI FF (RHD) SISTEMA DE CONTROL DE EMISIONES EVAPORATIVAS DIAGRAMA DE PIEZAS")
