0046 - SISTEMA DE CA - AGUA Y FREÓN

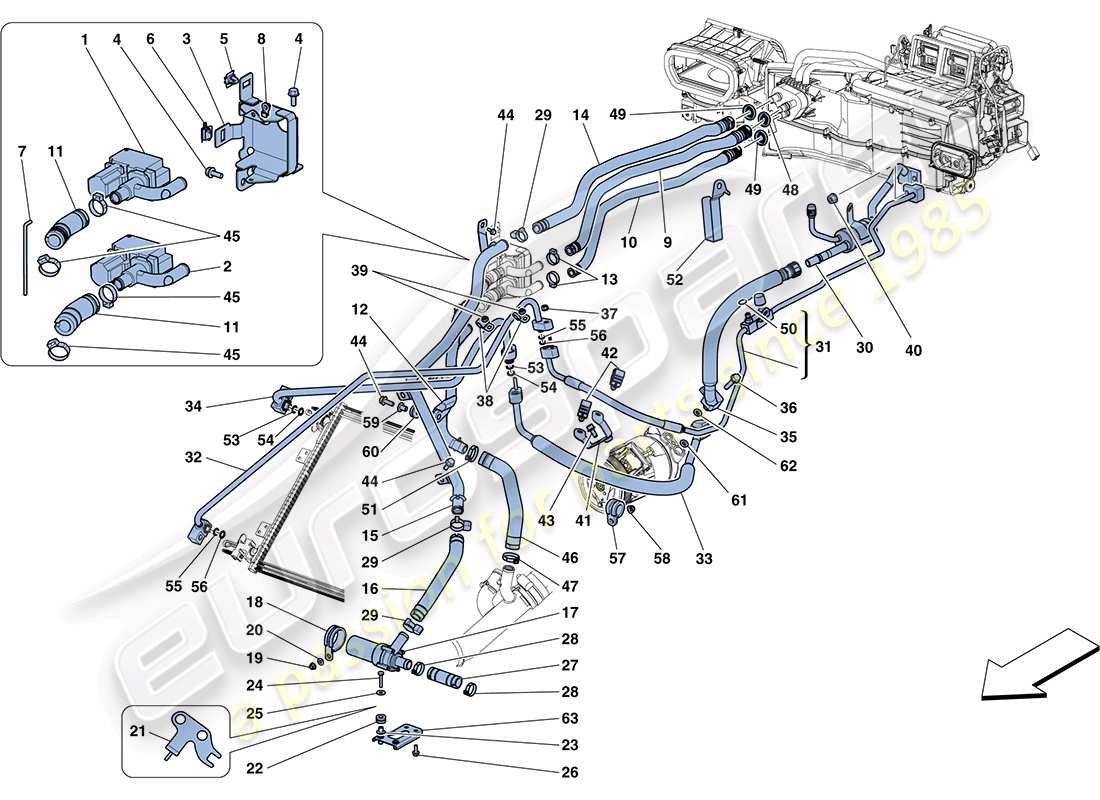

Ferrari FF (RHD) AC SYSTEM - WATER AND FREON Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 67635900
VÁLVULA TGK DEL BANCO DE CILINDROS DERECHO
de £67,00
de £67,00
# 002
MPN: 67444900
VÁLVULA TGK DEL BANCO DE CILINDROS IZQUIERDO
de £67,27
de £67,27
# 003
MPN: 84066200
SOPORTE DE MONTAJE DE VÁLVULA TGK
de £29,91
de £29,91
# 004
MPN: 16286024
TORNILLO
-M6 X 16-
de £0,47
de £0,47
# 005
MPN: 253769
ACORTAR
de £0,47
de £0,47
# 006
MPN: 252473
ACORTAR
de £0,92
de £0,92
# 007
MPN: 67933600
VARILLA DE SUJECIÓN DE VÁLVULA TGK
de £0,86
de £0,86
# 008
MPN: 64215300
CLIP DE RETENCIÓN DE LA BARRA DE ACOPLAMIENTO
de £0,54
de £0,54
# 009
MPN: 266390
TUBO DE CALENTADOR A VÁLVULA TGK SUPERIOR
de £34,86
de £34,86
# 010
MPN: 266391
TUBO DE CALENTADOR A VÁLVULA TGK INFERIOR
de £35,68
de £35,68
# 011
MPN: 267540
TUBO CONECTOR
-Ya no se suministra- -Reemplazado por 292150-
# 011
MPN: 292150
TUBO CONECTOR
de £13,12
de £13,12
# 012
MPN: 272507
TUBO DE TGK AL MOTOR
-Ya no se suministra- -Reemplazado por 292161-
# 012
MPN: 292151
TUBO DE TGK AL MOTOR
de £70,28
de £70,28
# 012
MPN: 292161
TUBO DE TGK AL MOTOR
-Ya no se suministra- -Reemplazado por 292151-
de £153,65
de £153,65
# 013
MPN: 10860270
CUELLO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 013
MPN: 13432670
CUELLO
-Ya no se suministra- -Reemplazado por 10860270-
de £3,58
de £3,58
# 013
MPN: 262109
CUELLO
-Aplicable después del agotamiento de 10860270-
de £0,64
de £0,64
Esta pieza reemplaza el número de pieza. 10860270 - and 1 more. Haga clic para ver detalles
# 014
MPN: 276915
TUBO DE BOMBA A UNIDAD DE AIRE ACONDICIONADO
de £39,99
de £39,99
# 015
MPN: 271752
TUBO METÁLICO A BOMBA
de £48,05
de £48,05
# 016
MPN: 267538
TUBO CONECTOR
de £17,59
de £17,59
# 017
MPN: 65460300
BOMBA DE RECIRCULACIÓN DE AGUA
de £50,00
de £50,00
Esta pieza reemplaza el número de pieza. 70000900 - and 3 more. Haga clic para ver detalles
# 018
MPN: 107002
SOPORTE CON FUNDA
de £7,32
de £7,32
# 019
MPN: 14059214
TUERCA
de £0,47
de £0,47
# 020
MPN: 12620477
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12648207
# 021
MPN: 268073
SOPORTE DE MONTAJE DE LA BOMBA
de £10,19
de £10,19
# 022
MPN: 103549
OJAL
de £0,71
de £0,71
# 023
MPN: 149707
CALCE
de £0,65
de £0,65
# 024
MPN: 10902824
TORNILLO
-M6 X 30-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10902821
# 025
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 026
MPN: 16286024
TORNILLO
-M6 X 16-
de £0,47
de £0,47
# 027
MPN: 260083
TUBO CONECTOR
de £22,37
de £22,37
# 028
MPN: 13432970
CUELLO
de £0,76
de £0,76
Esta pieza reemplaza el número de pieza. 13432908
# 029
MPN: 13097190
CUELLO
de £0,47
de £0,47
# 030
MPN: 266282
TUBO CON CHAQUETA
de £129,87
de £129,87
# 031
MPN: 266283
TUBO DE LLENADO
de £201,76
de £201,76
# 032
MPN: 268518
TUBO DEL CONDENSADOR A LA UNIÓN DEL DESCONECTOR
de £123,93
de £123,93
# 033
MPN: 268369
TUBO DE COMPRESOR A UNIÓN DESCONECTADOR
de £97,23
de £97,23
# 034
MPN: 268519
TUBO DE UNIÓN DESCONECTADOR A CONDENSADOR
de £199,15
de £199,15
# 035
MPN: 257933
TUBO ENTRE UNIÓN DESCONECTADOR-COMPRESOR
de £172,32
de £172,32
# 036
MPN: 16044024
TORNILLO
-M8 X 40-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 16044021
# 037
MPN: 14040614
TUERCA
de £0,47
de £0,47
# 038
MPN: 10441290
SOPORTE CON FUNDA
-D. 10-
de £0,47
de £0,47
# 038
MPN: 10441390
SOPORTE CON FUNDA
-D. 12-
de £0,47
de £0,47
# 039
MPN: 13046012
TUERCA
de £1,45
de £1,45
# 040
MPN: 14066021
TUERCA
de £1,65
de £1,65
Esta pieza reemplaza el número de pieza. 14066017
# 041
MPN: 268487
soporte
-Fijación de tuberías de aire acondicionado a diagonales-
de £89,48
de £89,48
# 042
MPN: 259508
ACORTAR
de £0,47
de £0,47
# 042
MPN: 267177
ACORTAR
de £0,65
de £0,65
# 043
MPN: 231616
TORNILLO
-M6 X 14-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza 14305724 que tenemos en stock.
# 044
MPN: 16286024
TORNILLO
-M6 X 16-
de £0,47
de £0,47
# 045
MPN: 10860270
CUELLO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 045
MPN: 178053
ABRAZADERA
-Ya no se suministra- -Reemplazado por 10860270-
de £0,70
de £0,70
# 045
MPN: 262109
CUELLO
-Aplicable después del agotamiento de 10860270-
de £0,62
de £0,62
Esta pieza reemplaza el número de pieza. 10860270 - and 1 more. Haga clic para ver detalles
# 046
MPN: 273206
TUBO CONECTOR
de £28,35
de £28,35
# 047
MPN: 10860270
CUELLO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 047
MPN: 13433370
ABRAZADERA
-Ya no se suministra- -Reemplazado por 10860270-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 247921
# 047
MPN: 178053
ABRAZADERA
-Ya no se suministra- -Reemplazado por 13433370-
de £0,70
de £0,70
# 047
MPN: 262109
CUELLO
-Aplicable después del agotamiento de 10860270-
de £0,65
de £0,65
Esta pieza reemplaza el número de pieza. 10860270 - and 1 more. Haga clic para ver detalles
# 048
MPN: 81970900
empaquetadura
de £5,56
de £5,56
# 049
MPN: 81895900
empaquetadura
de £5,58
de £5,58
# 050
MPN: 66309300
JUNTA TÓRICA
-Ya no se suministra-
de £0,85
de £0,85
Esta pieza reemplaza el número de pieza 175835 que tenemos en stock.
# 051
MPN: 10860270
CUELLO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 051
MPN: 13000390
SCREW COLLAR
-Ya no se suministra- -Reemplazado por 10860270-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 051
MPN: 296778
CUELLO
-Aplicable después del agotamiento de 10860270-
Sustitución
Sustitución
# 052
MPN: 272548
soporte
de £13,57
de £13,57
# 053
MPN: 68392700
JUNTA TÓRICA
de £2,39
de £2,39
# 054
MPN: 66309700
JUNTA TÓRICA
de £6,27
de £6,27
# 055
MPN: 68392000
JUNTA TÓRICA
de £2,39
de £2,39
# 056
MPN: 68392100
JUNTA TÓRICA
de £2,39
de £2,39
# 057
MPN: 10441490
SOPORTE CON FUNDA
-D. 14-
de £0,47
de £0,47
# 058
MPN: 14040611
TUERCA
de £0,54
de £0,54
# 059
MPN: 149707
CALCE
de £0,65
de £0,65
# 060
MPN: 103549
OJAL
de £0,71
de £0,71
# 061
MPN: 67085400
JUNTA TÓRICA
de £7,68
de £7,68
# 062
MPN: 67085300
JUNTA TÓRICA
-Aplicable hasta su agotamiento-
de £15,85
de £15,85
Esta pieza reemplaza el número de pieza. 10878180
# 062
MPN: 82068100
JUNTA TÓRICA
-Ya no se suministra- -Reemplazado por 67085300-
de £9,28
de £9,28
Esta pieza reemplaza el número de pieza. 67085300
# 062
MPN: 82068100
JUNTA TÓRICA
-Aplicable después del agotamiento de 67085300-
de £9,28
de £9,28
Esta pieza reemplaza el número de pieza. 67085300
# 063
MPN: 268075
SOPORTE EN EL MARCO DE MONTAJE DE LA BOMBA
de £15,86
de £15,86
