0006 - SISTEMA DE TIEMPO - CONDUCCIÓN

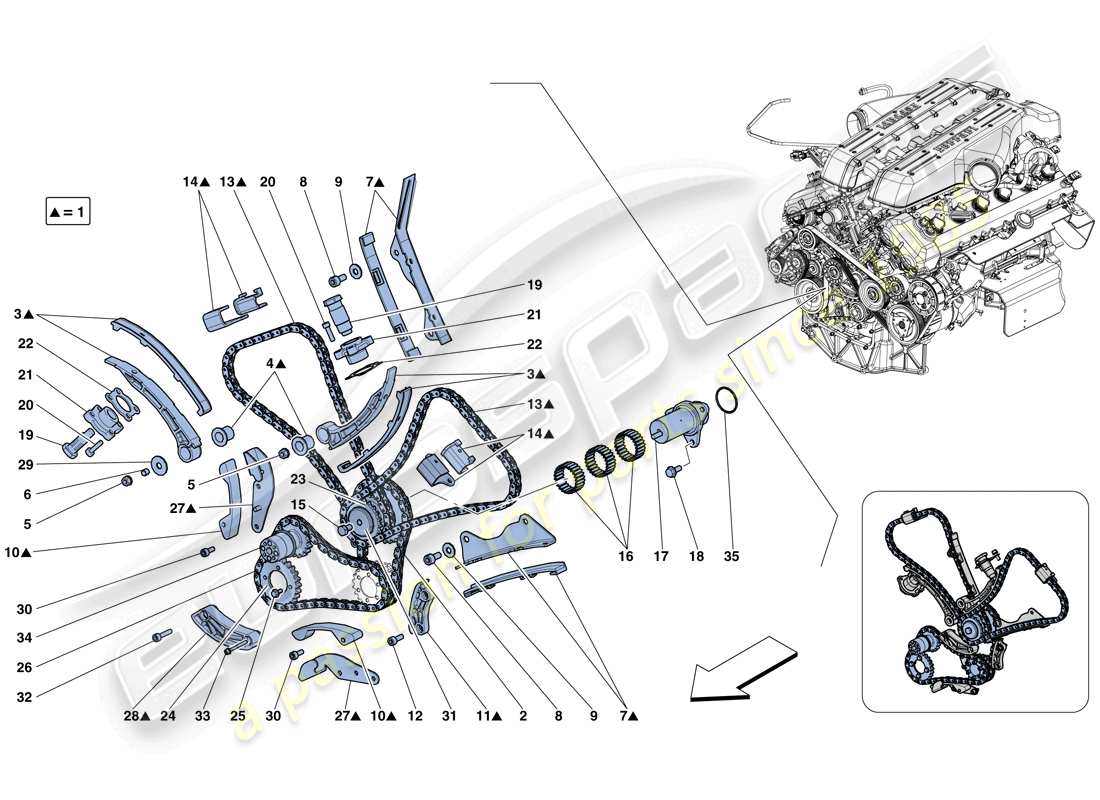

Ferrari GTC4 Lusso (RHD) TIMING SYSTEM - DRIVE Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 316577
DISTRIBUCIÓN DE VÁLVULAS Y SISTEMA DE IMPULSIÓN DE BOMBA
de £1.239,20
de £1.239,20
Esta pieza reemplaza el número de pieza. 258396
# 002
MPN: 175286
CADENA
de £25,13
de £25,13
# 003
MPN: 260614
ZAPATO MÓVIL
de £235,94
de £235,94
# 004
MPN: 175303
COJINETE
de £13,92
de £13,92
# 005
MPN: 177778
TUERCA
de £0,85
de £0,85
Esta pieza reemplaza el número de pieza 133215 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 006
MPN: 183929
COJINETE
de £4,22
de £4,22
# 007
MPN: 198034
ZAPATO FIJO
de £40,57
de £40,57
# 008
MPN: 14306224
TORNILLO
-M8 X 16-
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 14306221 - and 1 more. Haga clic para ver detalles
# 009
MPN: 163759
Arandela
de £7,04
de £7,04
# 010
MPN: 257626
ZAPATO
de £42,19
de £42,19
# 011
MPN: 306094
ZAPATO FIJO
de £34,31
de £34,31
Esta pieza reemplaza el número de pieza. 186181
# 012
MPN: 231619
TORNILLO
-M6 X 22-
de £0,53
de £0,53
# 013
MPN: 254263
CADENA
de £67,16
de £67,16
# 014
MPN: 239566
ZAPATO FIJO
de £27,36
de £27,36
# 015
MPN: 16043124
TORNILLO
-M8 X 14-
de £0,30
de £0,30
Esta pieza reemplaza el número de pieza 16043121 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 016
MPN: 267808
JAULA DE RODAMIENTO DE RODILLOS
de £8,37
de £8,37
# 017
MPN: 291974
MONTAJE
de £122,68
de £122,68
# 018
MPN: 13027024
TORNILLO
-M6 X 14-
de £0,52
de £0,52
# 019
MPN: 197880
TENSOR HIDRÁULICO
de £46,71
de £46,71
# 020
MPN: 231617
TORNILLO
-M6 X 18-
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 14433124
# 021
MPN: 252512
COJINETE
de £54,73
de £54,73
# 022
MPN: 317022
empaquetadura
-También viene con juego de juntas de motor-
de £1,88
de £1,88
Esta pieza reemplaza el número de pieza. 250055
# 023
MPN: 264129
ENGRANAJE IMPULSOR
de £632,33
de £632,33
# 024
MPN: 187656
ENGRANAJE IMPULSOR DE LA BOMBA
de £231,59
de £231,59
# 025
MPN: 186668
TORNILLO
-M5 X 12-
de £7,68
de £7,68
# 026
MPN: 253294
CADENA
de £322,98
de £322,98
# 027
MPN: 254327
MONTAJE
de £1.036,28
de £1.036,28
# 028
MPN: 260615
ZAPATO FIJO
de £915,47
de £915,47
# 029
MPN: 175306
HOMBRO
de £2,18
de £2,18
# 030
MPN: 231616
TORNILLO
-M6 X 14-
de £0,53
de £0,53
# 031
MPN: 264130
COJINETE
de £63,22
de £63,22
# 032
MPN: 231620
TORNILLO
-M6 X 25-
de £0,54
de £0,54
# 033
MPN: 231624
TORNILLO
-M6 X 45-
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 14305924
# 034
MPN: 260228
RUEDA DE ENGRANAJE
de £98,35
de £98,35
# 035
MPN: 154191
empaquetadura
-También viene con juego de juntas de motor-
de £0,79
de £0,79
