0016 - INTERCAMBIADOR

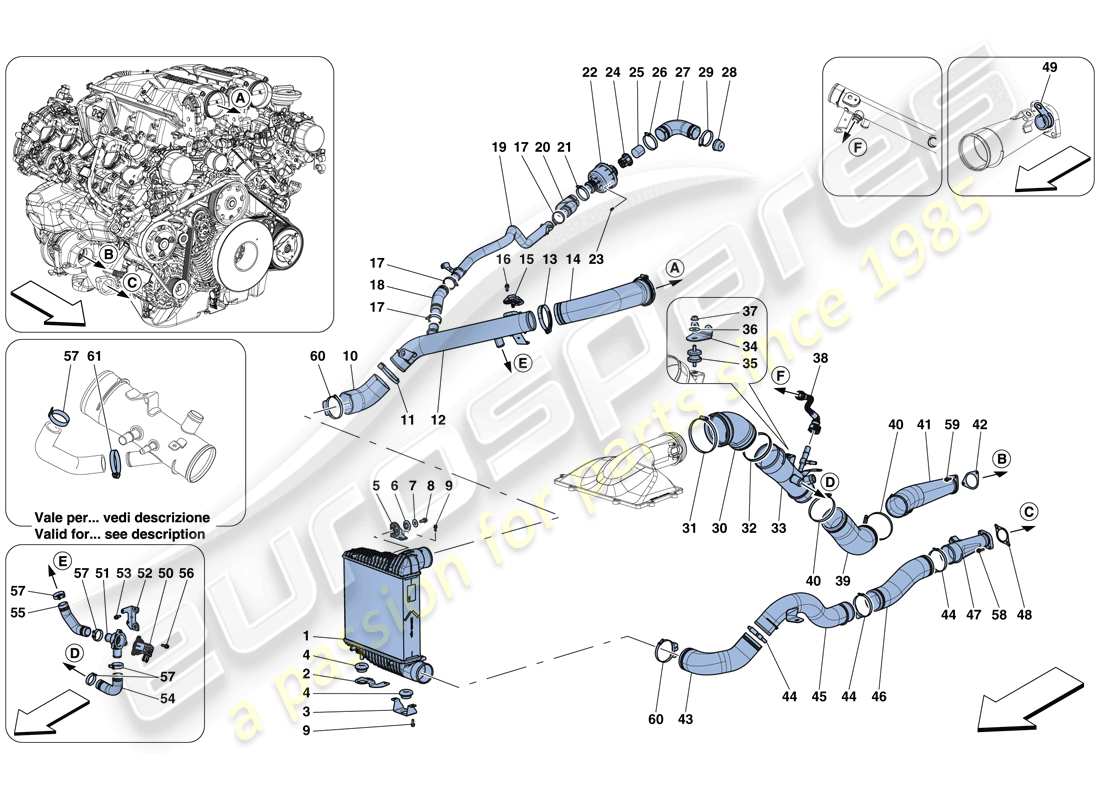

Ferrari GTC4 Lusso T (EUROPE) INTERCOOLER Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 332466
INTERCAMBIADOR DERECHO
-Ya no se suministra- -Reemplazado por 340704-
# 001
MPN: 332467
ENFRIADOR IZQUIERDO
-Ya no se suministra- -Reemplazado por 340705-
# 001
MPN: 340704
INTERCAMBIADOR DERECHO
de £238,34
de £238,34
# 001
MPN: 340705
ENFRIADOR IZQUIERDO
de £238,34
de £238,34
# 002
MPN: 332737
SOPORTE DE MONTAJE DEL INTERCOOLER EXTERNO DERECHO
de £10,10
de £10,10
# 002
MPN: 332738
SOPORTE DE MONTAJE DEL INTERCOOLER EXTERIOR IZQUIERDO
de £10,10
de £10,10
# 003
MPN: 332735
SOPORTE DE MONTAJE DEL INTERCOOLER INFERIOR INTERIOR
de £10,10
de £10,10
# 004
MPN: 290935
COJINETE
de £3,40
de £3,40
# 005
MPN: 338490
COMPL. SOPORTE DEL INTERCOOLER SUPERIOR
de £29,21
de £29,21
# 006
MPN: 338492
ESPACIADOR
de £2,69
de £2,69
# 007
MPN: 338502
Arandela
-Ya no se suministra- -Reemplazado por 66121400-
Sustitución
Sustitución
# 007
MPN: 66121400
Arandela
de £5,78
de £5,78
Esta pieza reemplaza el número de pieza. 12624977 - and 1 more. Haga clic para ver detalles
# 008
MPN: 248334
TORNILLO
de £0,47
de £0,47
# 009
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 010
MPN: 332917
MANGUERA DEL INTERCOOLER AL CUERPO DEL MARIPOSA
-Ya no se suministra- -Reemplazado por 342917-
# 010
MPN: 342917
MANGUERA DEL INTERCOOLER AL CUERPO DEL MARIPOSA
de £59,83
de £59,83
# 011
MPN: 297484
CUELLO
de £3,41
de £3,41
# 012
MPN: 332789
TUBO DEL INTERCOOLER AL CUERPO DE MARIPOSA DERECHO
de £425,34
de £425,34
# 012
MPN: 332790
TUBO DEL INTERCOOLER AL CUERPO DE MARIPOSA IZQUIERDO
de £425,34
de £425,34
# 013
MPN: 311609
CUELLO
de £1,72
de £1,72
Esta pieza reemplaza el número de pieza. 297575
# 014
MPN: 325998
COMPL. UNIÓN DE MANGUERA DERECHA
de £318,24
de £318,24
# 014
MPN: 335414
COMPL. UNIÓN DE MANGUERA IZQUIERDA
de £318,24
de £318,24
# 015
MPN: 272880
SENSOR DE PRESIÓN Y TEMPERATURA
de £11,48
de £11,48
# 016
MPN: 282393
TORNILLO
-M6 X 16-
de £0,47
de £0,47
# 017
MPN: 262113
CUELLO
de £0,96
de £0,96
# 018
MPN: 330011
UNIÓN DE MANGUERA DEL TUBO INTERCOOLER
de £33,92
de £33,92
# 019
MPN: 330125
TUBO RÍGIDO DERECHO
de £109,18
de £109,18
# 019
MPN: 330126
TUBO RÍGIDO IZQUIERDO
de £107,68
de £107,68
# 020
MPN: 330010
TUBO DESCONECTADOR A RESONADOR
de £44,04
de £44,04
# 021
MPN: 262116
CUELLO
de £1,60
de £1,60
# 022
MPN: 310096
GENERADOR DE SONIDO
de £75,25
de £75,25
# 023
MPN: 314100
REMACHE
de £0,47
de £0,47
# 024
MPN: 310602
MONTAJE DE ESPUMA
de £0,79
de £0,79
# 025
MPN: 313318
ESPUMA
de £5,25
de £5,25
Esta pieza reemplaza el número de pieza. 310597
# 026
MPN: 296345
CUELLO
de £1,37
de £1,37
# 027
MPN: 330006
TUBO RH DEL RESONADOR AL FIREWALL
de £37,81
de £37,81
# 027
MPN: 330008
TUBO IZQUIERDO DEL RESONADOR AL FIREWALL
de £37,81
de £37,81
# 028
MPN: 333404
REDUCTOR PARA RESONADOR
de £8,38
de £8,38
Esta pieza reemplaza el número de pieza. 330394
# 029
MPN: 296782
CUELLO
de £4,99
de £4,99
Esta pieza reemplaza el número de pieza. 12174090
# 030
MPN: 333840
UNIÓN DE MANGUERA DEL MEDIDOR DE CAUDAL DE AIRE
de £36,32
de £36,32
# 031
MPN: 323688
CUELLO
de £1,37
de £1,37
# 032
MPN: 13001190
CUELLO
de £0,62
de £0,62
# 033
MPN: 339143
TUBO RH DEL MEDIDOR DE CAUDAL DE AIRE AL TURBOCOMPRESOR
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £415,82
de £415,82
# 033
MPN: 339143
TUBO RH DEL MEDIDOR DE CAUDAL DE AIRE AL TURBOCOMPRESOR
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £415,82
de £415,82
# 033
MPN: 339145
TUBO IZQUIERDO DEL MEDIDOR DE FLUJO DE AIRE AL TURBOCARGADOR
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £352,93
de £352,93
# 033
MPN: 339145
TUBO IZQUIERDO DEL MEDIDOR DE FLUJO DE AIRE AL TURBOCARGADOR
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £352,93
de £352,93
# 033
MPN: 785848
TUBO IZQUIERDO DEL MEDIDOR DE FLUJO DE AIRE AL TURBOCARGADOR
-Aplicable para USA, CDN, USA LIGHT-
de £614,19
de £614,19
# 033
MPN: 785848
TUBO IZQUIERDO DEL MEDIDOR DE FLUJO DE AIRE AL TURBOCARGADOR
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £614,19
de £614,19
# 033
MPN: 785850
TUBO RH DEL MEDIDOR DE CAUDAL DE AIRE AL TURBOCOMPRESOR
-Aplicable para USA, CDN, USA LIGHT-
de £689,07
de £689,07
# 033
MPN: 785850
TUBO RH DEL MEDIDOR DE CAUDAL DE AIRE AL TURBOCOMPRESOR
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £689,07
de £689,07
# 034
MPN: 339121
SOPORTE DE MONTAJE DE TUBO DE ASPIRACIÓN RÍGIDO
de £11,23
de £11,23
# 035
MPN: 195373
ENCHUFAR
de £9,13
de £9,13
# 036
MPN: 12647727
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12647729
# 037
MPN: 13046112
TUERCA
de £0,47
de £0,47
# 038
MPN: 329765
TUBO CONECTOR EN VENTURI IZQUIERDO
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £64,40
de £64,40
# 038
MPN: 329765
TUBO CONECTOR EN VENTURI IZQUIERDO
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £64,40
de £64,40
# 038
MPN: 329766
TUBO CONECTOR EN VENTURI RH
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £64,40
de £64,40
# 038
MPN: 329766
TUBO CONECTOR EN VENTURI RH
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £64,40
de £64,40
# 038
MPN: 769265
TUBO CONECTOR EN VENTURI RH
-Aplicable para USA, CDN, USA LIGHT-
de £69,65
de £69,65
# 038
MPN: 769265
TUBO CONECTOR EN VENTURI RH
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £69,65
de £69,65
# 038
MPN: 769266
TUBO CONECTOR EN VENTURI IZQUIERDO
-Aplicable para USA, CDN, USA LIGHT-
de £69,65
de £69,65
# 038
MPN: 769266
TUBO CONECTOR EN VENTURI IZQUIERDO
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £69,65
de £69,65
# 039
MPN: 322870
MANGUERA DESCONECTADOR TURBOCOMPRESOR DER.
de £97,35
de £97,35
# 039
MPN: 322871
MANGUERA DESCONECTADOR TURBOCARGADOR IZQUIERDO
de £106,34
de £106,34
# 040
MPN: 296786
CUELLO
de £7,15
de £7,15
# 041
MPN: 340025
TUBO DESCONECTADOR TURBOCARGADOR IZQUIERDO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 041
MPN: 340026
TUBO DESCONECTADOR TURBOCOMPRESOR DERECHO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 041
MPN: 340762
TUBO DESCONECTADOR TURBOCARGADOR IZQUIERDO
-Aplicable después del agotamiento de 340025-
de £270,63
de £270,63
Esta pieza reemplaza el número de pieza. 340025
# 041
MPN: 340763
TUBO DESCONECTADOR TURBOCOMPRESOR DERECHO
-Aplicable después del agotamiento de 340026-
de £270,63
de £270,63
Esta pieza reemplaza el número de pieza. 340026
# 042
MPN: 330933
JUNTA DE ADMISIÓN DEL COMPRESOR
de £12,10
de £12,10
# 043
MPN: 332786
MANGUERA DESCONECTADORA DEL ENFRIADOR DERECHO
de £158,39
de £158,39
# 043
MPN: 332788
MANGUERA DESCONECTADORA DEL INTERCAMBIADOR IZQUIERDO
de £158,39
de £158,39
# 044
MPN: 297484
CUELLO
de £3,41
de £3,41
# 045
MPN: 339089
TUBO DERECHO DEL TURBOCOMPRESOR AL INTERCOOLER
de £188,33
de £188,33
# 045
MPN: 339090
TUBO IZQUIERDO DEL TURBOCOMPRESOR AL INTERCOOLER
de £188,33
de £188,33
# 046
MPN: 319912
MANGUERA DER. DE TURBOCOMPRESOR A DESCONECTOR
de £150,96
de £150,96
# 046
MPN: 319913
MANGUERA IZQUIERDA DE TURBOCARGADOR A DESCONECTOR
de £150,96
de £150,96
# 047
MPN: 319903
TUBO DERECHO DEL TURBOCOMPRESOR AL DESCONECTOR
de £172,99
de £172,99
# 047
MPN: 319904
TUBO IZQUIERDO DEL TURBOCARGADOR AL DESCONECTOR
de £172,99
de £172,99
# 048
MPN: 308862
JUNTA DE SALIDA DEL COMPRESOR
de £10,85
de £10,85
# 049
MPN: 10450690
soporte
de £0,47
de £0,47
# 050
MPN: 315495
VÁLVULA DE DESCARGA
de £57,68
de £57,68
# 051
MPN: 317738
BASE DE LA VÁLVULA DE DESCARGA
de £15,38
de £15,38
# 052
MPN: 322857
SOPORTE DE LA VÁLVULA DE DESCARGA DER.
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £9,58
de £9,58
# 052
MPN: 322857
SOPORTE DE LA VÁLVULA DE DESCARGA DER.
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £9,58
de £9,58
# 052
MPN: 322858
SOPORTE DE LA VÁLVULA DE DESCARGA IZQUIERDA
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £9,58
de £9,58
# 052
MPN: 322858
SOPORTE DE LA VÁLVULA DE DESCARGA IZQUIERDA
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £9,58
de £9,58
# 052
MPN: 762441
SOPORTE DE LA VÁLVULA DE DESCARGA DER.
-Aplicable para USA, CDN, USA LIGHT-
de £9,58
de £9,58
# 052
MPN: 762441
SOPORTE DE LA VÁLVULA DE DESCARGA DER.
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £9,58
de £9,58
# 052
MPN: 762442
SOPORTE DE LA VÁLVULA DE DESCARGA IZQUIERDA
-Aplicable para USA, CDN, USA LIGHT-
de £9,58
de £9,58
# 052
MPN: 762442
SOPORTE DE LA VÁLVULA DE DESCARGA IZQUIERDA
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £9,58
de £9,58
# 053
MPN: 282394
TORNILLO
-M6 X 18-
de £0,47
de £0,47
# 054
MPN: 334790
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE BAJA PRESIÓN
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £24,34
de £24,34
# 054
MPN: 334790
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE BAJA PRESIÓN
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £24,34
de £24,34
# 054
MPN: 787898
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE BAJA PRESIÓN DER.
-Aplicable para USA, CDN, USA LIGHT-
de £23,74
de £23,74
# 054
MPN: 787898
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE BAJA PRESIÓN DER.
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £23,74
de £23,74
# 054
MPN: 787899
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE BAJA PRESIÓN IZQUIERDA
-Aplicable para USA, CDN, USA LIGHT-
de £25,25
de £25,25
# 054
MPN: 787899
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE BAJA PRESIÓN IZQUIERDA
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £25,25
de £25,25
# 055
MPN: 334788
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE ALTA PRESIÓN DER.
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £19,62
de £19,62
# 055
MPN: 334788
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE ALTA PRESIÓN DER.
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £19,62
de £19,62
# 055
MPN: 334789
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE ALTA PRESIÓN IZQUIERDA
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £19,62
de £19,62
# 055
MPN: 334789
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE ALTA PRESIÓN IZQUIERDA
-Aplicable para EU GS, AUS, UK- -Aplicable hasta Ass. No. 152428-
de £19,62
de £19,62
# 055
MPN: 765475
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE ALTA PRESIÓN DER.
-Aplicable para USA, CDN, USA LIGHT-
de £20,74
de £20,74
# 055
MPN: 765475
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE ALTA PRESIÓN DER.
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £20,74
de £20,74
# 055
MPN: 765483
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE ALTA PRESIÓN IZQUIERDA
-Aplicable para USA, CDN, USA LIGHT-
de £20,74
de £20,74
# 055
MPN: 765483
UNIÓN DE MANGUERA DE VÁLVULA DE DESCARGA DE ALTA PRESIÓN IZQUIERDA
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £20,74
de £20,74
# 056
MPN: 282395
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 057
MPN: 262112
CUELLO
-No para EU GS, AUS, USA, CDN, UK, USA LIGHT-
de £6,05
de £6,05
# 057
MPN: 262112
CUELLO
-Aplicable para EU GS, AUS, UK- -Aplicable hasta el motor No. 152428-
de £6,05
de £6,05
# 057
MPN: 262112
CUELLO
-Aplicable para USA, CDN, USA LIGHT-
de £6,05
de £6,05
# 057
MPN: 262112
CUELLO
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £6,05
de £6,05
# 058
MPN: 231620
TORNILLO
-M6 X 25- -Aplicable hasta el culo. Numero 3}
de £0,47
de £0,47
# 059
MPN: 231618
TORNILLO
-M6 X 20- -Aplicable desde Ass. Numero 3}
de £0,47
de £0,47
# 060
MPN: 780895
CUELLO
de £2,02
de £2,02
# 061
MPN: 296780
SCREW COLLAR
-Aplicable para USA, CDN, USA LIGHT-
de £4,56
de £4,56
# 061
MPN: 296780
SCREW COLLAR
-Aplicable para EU GS, AUS, UK- -Aplicable desde Ass. No. 152429-
de £4,56
de £4,56
