0014 - SISTEMA DE LUBRICACIÓN Y SISTEMA DE RECUPERACIÓN DE VAPOR DE ACEITE

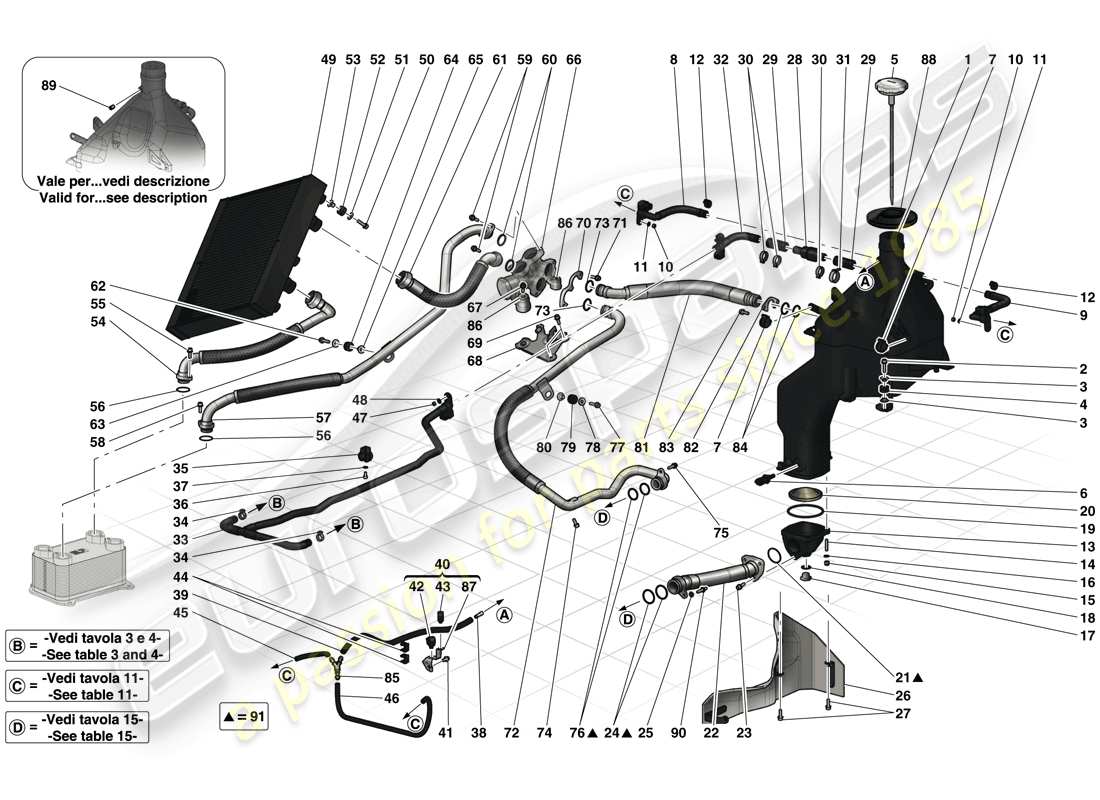

Ferrari LaFerrari (Europe) LUBRICATION SYSTEM AND OIL VAPOUR RECOVERY SYSTEM Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 298381
COMPL. TANQUE
de £2.171,62
de £2.171,62
# 002
MPN: 231620
TORNILLO
-M6 X 25-
de £0,47
de £0,47
# 003
MPN: 183898
BUJE BRIDADO
de £1,51
de £1,51
# 004
MPN: 177576
OJAL
de £1,11
de £1,11
# 005
MPN: 301598
TAPÓN COMPLETO CON VARILLA DE MEDICIÓN
de £200,30
de £200,30
# 006
MPN: 180137
SENSOR DE TEMPERATURA AGUA/ACEITE
de £8,12
de £8,12
# 007
MPN: 198273
ACORTAR
de £0,86
de £0,86
# 008
MPN: 297612
TUBO DE SALIDA DERECHO
de £54,29
de £54,29
# 009
MPN: 297614
TUBO DE SALIDA IZQUIERDO
de £54,29
de £54,29
# 010
MPN: 15896477
TUERCA
de £0,63
de £0,63
# 011
MPN: 12604179
Arandela
de £0,54
de £0,54
# 012
MPN: 13432270
CUELLO PARA MANGA
de £0,53
de £0,53
# 013
MPN: 290848
RECOGIDA DEL TANQUE DE ACEITE
de £187,20
de £187,20
# 014
MPN: 11500424
PERNO PRISIONERO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 11500421
# 015
MPN: 102948
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12574211 - and 4 more. Haga clic para ver detalles
# 016
MPN: 12601274
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601221 - and 5 more. Haga clic para ver detalles
# 017
MPN: 10300711
GORRA
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 10300771
# 018
MPN: 10257060
empaquetadura
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10253060 - and 2 more. Haga clic para ver detalles
# 020
MPN: 100332
FILTRO DE SUMADOR
de £9,39
de £9,39
Esta pieza reemplaza el número de pieza. 240387 - and 9 more. Haga clic para ver detalles
# 021
MPN: 153628
empaquetadura
de £0,47
de £0,47
# 022
MPN: 290509
TUBO DE ACEITE DE RECOGIDA DEL TANQUE A BOMBA
de £426,84
de £426,84
# 023
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 024
MPN: 104212
empaquetadura
de £0,47
de £0,47
# 025
MPN: 11197774
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 026
MPN: 302113
PROTECCIÓN TÉRMICA PARA TANQUE Y TUBO DE ACEITE
de £149,76
de £149,76
# 027
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 028
MPN: 294255
LA VÁLVULA DE RETENCIÓN
de £173,36
de £173,36
# 029
MPN: 257673
TUBERÍA DE GOMA
de £63,67
de £63,67
# 030
MPN: 13432870
CUELLO
de £5,88
de £5,88
Esta pieza reemplaza el número de pieza. 164015
# 031
MPN: 262109

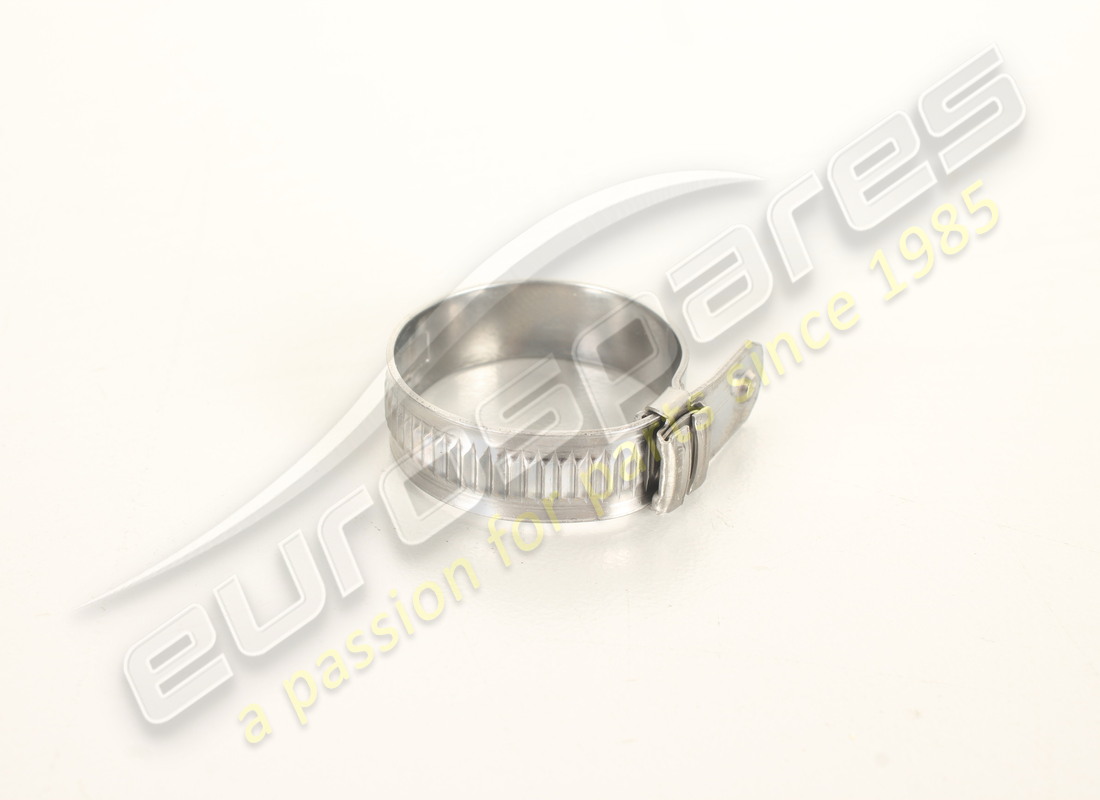

ABRAZADERA DE CUELLO
de £0,65
de £0,65
Esta pieza reemplaza el número de pieza. 10860270 - and 1 more. Haga clic para ver detalles
# 032
MPN: 290579
TUBO DE VAPOR DE CABEZA TRASERA
de £371,17
de £371,17
# 033
MPN: 304129
TUBO DE VAPOR DE CABEZA DELANTERA
de £120,86
de £120,86
# 034
MPN: 13432270
CUELLO PARA MANGA
de £0,53
de £0,53
# 035
MPN: 285268
SOPORTE CON FUNDA
de £36,70
de £36,70
# 036
MPN: 14304024
TORNILLO
-M5 X 10-
de £0,54
de £0,54
# 037
MPN: 12601174
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12601173 - and 5 more. Haga clic para ver detalles
# 038
MPN: 117715
CONECTOR
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £2,24
de £2,24
Esta pieza reemplaza el número de pieza. 119607
# 039
MPN: 303408
TUBERÍA DE GOMA
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £104,84
de £104,84
# 040
MPN: 303343
SOPORTE COMPLETO PARA TUBO DE RESPIRADERO DEL TANQUE DE COLECTOR
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £23,95
de £23,95
Esta pieza reemplaza el número de pieza. 303148
# 041
MPN: 248334
TORNILLO
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £0,47
de £0,47
# 042
MPN: 198253
ACORTAR
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £1,95
de £1,95
# 042
MPN: 206536
ACORTAR
-No para EE. UU., CDN, GOLFO, J, USA LIGHT- -Ya no se suministra- -Reemplazado por 198253-
de £0,54
de £0,54
# 043
MPN: 14574287
ACORTAR
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £4,28
de £4,28
# 044
MPN: 145543
ACORTAR
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £0,47
de £0,47
# 045
MPN: 303406
TUBERÍA DE GOMA
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £26,22
de £26,22
# 046
MPN: 303407
TUBERÍA DE GOMA
-No para EE. UU., CDN, GOLFO, J, USA LIGHT-
de £74,87
de £74,87
# 047
MPN: 15896477
TUERCA
de £0,63
de £0,63
# 048
MPN: 12604179
Arandela
de £0,54
de £0,54
# 049
MPN: 297420
RADIADOR DE ACEITE DEL MOTOR
de £1.491,69
de £1.491,69
# 050
MPN: 231619
TORNILLO
-M6 X 22-
de £0,47
de £0,47
# 051
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 052
MPN: 103549
OJAL
de £0,64
de £0,64
# 053
MPN: 149707
CALCE
de £0,58
de £0,58
# 054
MPN: 296423
TUBO DE ENVÍO DE ACEITE DE MOTOR DEL RADIADOR AL INTERCAMBIADOR DE CALOR
de £396,88
de £396,88
# 055
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 056
MPN: 122791
empaquetadura
de £1,26
de £1,26
# 057
MPN: 300471
TUBO DE RETORNO DE ACEITE DEL INTERCAMBIADOR DE CALOR AL TERMOSTATO
de £486,75
de £486,75
# 058
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 059
MPN: 231620
TORNILLO
-M6 X 25-
de £0,47
de £0,47
# 060
MPN: 122791
empaquetadura
de £1,26
de £1,26
# 061
MPN: 296421
TUBO DE ENTREGA DE ACEITE DEL MOTOR DEL TERMOSTATO AL RADIADOR
de £277,07
de £277,07
# 062
MPN: 231621
TORNILLO
-M6 X 30-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 216568
# 063
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 064
MPN: 103549
OJAL
de £0,64
de £0,64
# 065
MPN: 149707
CALCE
de £0,58
de £0,58
# 066
MPN: 304797
COMPL. TERMOSTATO DE ACEITE
de £224,05
de £224,05
Esta pieza reemplaza el número de pieza. 268336 - and 1 more. Haga clic para ver detalles
# 067
MPN: 231623
TORNILLO
-M6 X 40-
de £0,53
de £0,53
# 068
MPN: 304399
SOPORTE DE SUJECIÓN DEL TERMOSTATO
de £54,67
de £54,67
# 069
MPN: 231618
TORNILLO
-M6 X 20-
de £0,47
de £0,47
# 070
MPN: 258945
HORQUILLA RETENEDOR DE TUBO
de £13,47
de £13,47
# 071
MPN: 231620
TORNILLO
-M6 X 25-
de £0,47
de £0,47
# 072
MPN: 290504
TUBO DE ENTREGA DE ACEITE DEL MOTOR AL TERMOSTATO
-Aplicable hasta su agotamiento-
Sustitución
Sustitución
# 072
MPN: 315166
TUBO DE ENTREGA DE ACEITE DEL MOTOR AL TERMOSTATO
-Aplicable después del agotamiento de 290504-
de £546,44
de £546,44
Esta pieza reemplaza el número de pieza. 290504
# 073
MPN: 122791
empaquetadura
de £1,26
de £1,26
# 074
MPN: 248334
TORNILLO
de £0,47
de £0,47
# 075
MPN: 231619
TORNILLO
-M6 X 22-
de £0,47
de £0,47
# 076
MPN: 121903
empaquetadura
de £0,47
de £0,47
# 077
MPN: 231621
TORNILLO
-M6 X 30-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 216568
# 078
MPN: 12643724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 079
MPN: 103549
OJAL
de £0,64
de £0,64
# 080
MPN: 149707
CALCE
de £0,58
de £0,58
# 081
MPN: 290508
TUBO DE RETORNO DE ACEITE DEL TERMOSTATO AL TANQUE
de £274,01
de £274,01
# 082
MPN: 283147
HORQUILLA DE RETENCIÓN
de £31,45
de £31,45
# 083
MPN: 231617
TORNILLO
-M6 X 18-
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14433124
# 084
MPN: 121903
empaquetadura
de £0,47
de £0,47
# 085
MPN: 295432
3-WAY CONECTOR
-No para GOLFO-
de £129,54
de £129,54
# 086
MPN: 267300
MONTAJE AMORTIGUADO
de £6,18
de £6,18
Esta pieza reemplaza el número de pieza. 294902 - and 1 more. Haga clic para ver detalles
# 086
MPN: 294902
MONTAJE AMORTIGUADO
-Ya no se suministra- -Reemplazado por 267300-
Sustitución
Sustitución
# 087
MPN: 303148
SOPORTE DEL TUBO DE RESPIRADERO DEL TANQUE DE COLECTOR
-Después de agotamiento, pedido completo.- -No para USA, CDN, GOLFO, J, USA LIGHT- -Aplicable hasta agotamiento-
Sustitución
Sustitución
# 088
MPN: 294022
ANILLO PARA TANQUE DE ACEITE DE MOTOR
de £16,23
de £16,23
# 089
MPN: 14326101
TAPÓN ROSCADO
-Aplicable para USA, CDN, GOLFO, J, USA LIGHT-
de £0,61
de £0,61
# 090
MPN: 204102
PERNO PRISIONERO
de £8,60
de £8,60
# 091
MPN: 308330
KIT DE JUNTAS DE BOMBA DE ACEITE
-Consta de juntas 104212 ref.24, 121903 ref.76, 153628 ref.21 tab.14 y junta filtro 275528 ref. pestaña 4.15-
de £20,21
de £20,21
