0022 - pedalera

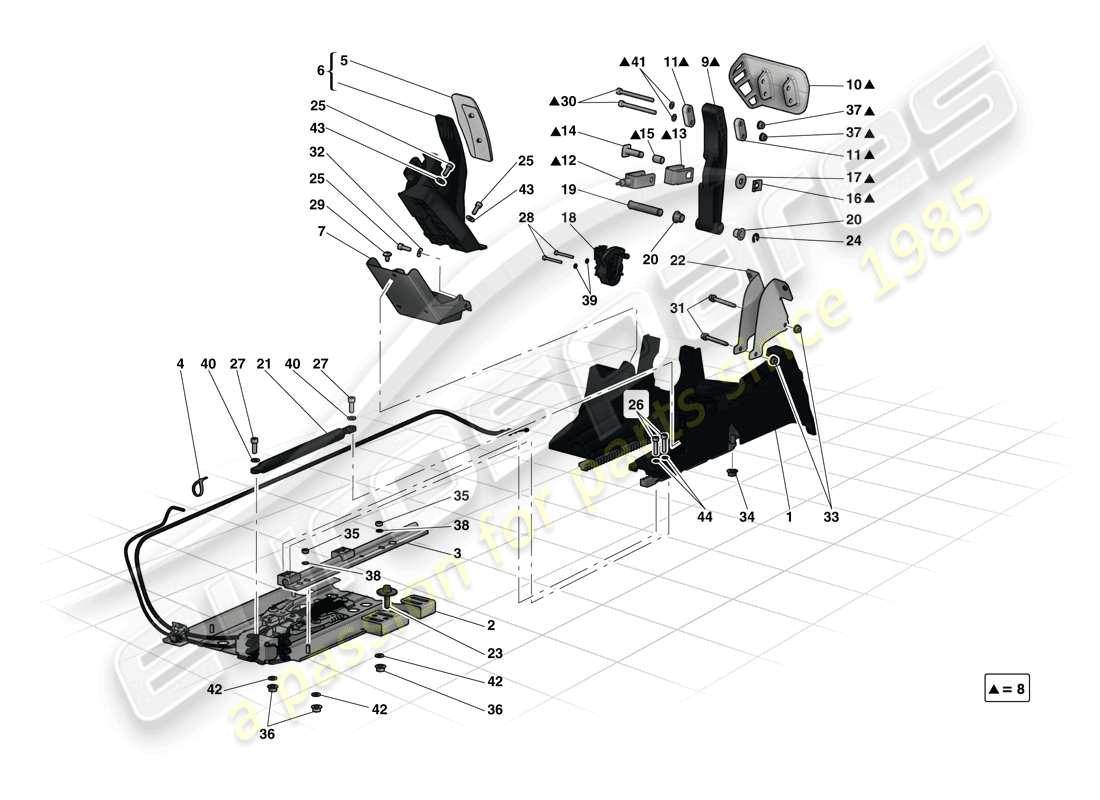

Ferrari LaFerrari (Europe) PEDAL BOARD Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 307879
MONTAJE DEL PEDAL
de £2.270,78
de £2.270,78
# 002
MPN: 298474
SISTEMA DE BLOQUEO DEL PEDAL
de £2.506,18
de £2.506,18
# 003
MPN: 291389
COMPL. GUÍA
de £443,93
de £443,93
# 004
MPN: 206739
BRIDA
de £3,74
de £3,74
Esta pieza reemplaza el número de pieza. 243232
# 005
MPN: 283409
CUBRE PEDAL
de £74,23
de £74,23
# 006
MPN: 283408
COMPL. PEDAL ACELERADOR
de £222,71
de £222,71
# 007
MPN: 301052
SOPORTE DE MONTAJE DEL ACELERADOR
de £117,70
de £117,70
# 008
MPN: 287590
COMPL. PEDAL DE FRENO
de £3.717,08
de £3.717,08
# 009
MPN: 303730
VÁSTAGO DEL PEDAL DE FRENO
de £745,48
de £745,48
# 010
MPN: 289404
CUBIERTA DEL PEDAL DE FRENO
de £315,50
de £315,50
# 011
MPN: 187017
ESPACIADOR DE LA TAPA DEL PEDAL DE FRENO
de £12,32
de £12,32
# 012
MPN: 245178
YUGO DE ENLACE DEL SERVO FRENO
de £22,46
de £22,46
# 013
MPN: 245179
JAULA
de £5,67
de £5,67
# 014
MPN: 245180
ALFILER
de £23,81
de £23,81
# 015
MPN: 260639
COJINETE
de £7,14
de £7,14
# 016
MPN: 11064176
CLIP DE SEGURIDAD
de £0,81
de £0,81
# 017
MPN: 245181
Arandela DE CAUCHO
de £2,27
de £2,27
# 018
MPN: 279682
SENSOR DE PEDAL DE FRENO LINEAL
de £284,83
de £284,83
# 019
MPN: 288494
PASADOR DE PIVOTE DEL PEDAL DE FRENO
de £134,37
de £134,37
# 020
MPN: 284392
COJINETE
de £118,05
de £118,05
# 021
MPN: 298681
aire primaveral
de £40,83
de £40,83
# 022
MPN: 288452
SOPORTE DEL REPOSAPIÉS IZQUIERDO
de £285,81
de £285,81
# 023
MPN: 301076
PERNO ESPECIAL
de £30,20
de £30,20
# 024
MPN: 16160976
ANILLO DE RETENCIÓN
de £0,47
de £0,47
# 025
MPN: 14305224
TORNILLO
de £0,47
de £0,47
# 026
MPN: 14305424
TORNILLO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14305421 - and 2 more. Haga clic para ver detalles
# 027
MPN: 14359224
TORNILLO
de £0,47
de £0,47
# 028
MPN: 15210624
TORNILLO
de £1,42
de £1,42
# 029
MPN: 256323
TORNILLO
-M5 X 16-
de £0,47
de £0,47
# 029
MPN: 84873500
TORNILLO
-M6 X 12- -Ya no se suministra- -Reemplazado por 256323-
de £0,71
de £0,71
# 030
MPN: 14303924
TORNILLO
de £0,47
de £0,47
# 031
MPN: 11569124
TORNILLO
de £0,77
de £0,77
# 032
MPN: 12648224
Arandela
de £0,47
de £0,47
# 033
MPN: 14040614
TUERCA
de £0,47
de £0,47
# 034
MPN: 14059311
TUERCA
de £0,26
de £0,26
# 035
MPN: 15896214
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 15896211
# 036
MPN: 177778
TUERCA
de £0,75
de £0,75
Esta pieza reemplaza el número de pieza. 133215 - and 1 more. Haga clic para ver detalles
# 037
MPN: 14058421
TUERCA
de £0,59
de £0,59
Esta pieza reemplaza el número de pieza. 14075721
# 038
MPN: 12639724
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12639725 - and 1 more. Haga clic para ver detalles
# 039
MPN: 14497704
Arandela
de £0,47
de £0,47
# 040
MPN: 14499424
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 14499401
# 041
MPN: 13579221
Arandela
de £0,47
de £0,47
# 042
MPN: 12638524
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12638501 - and 2 more. Haga clic para ver detalles
# 043
MPN: 12646624
Arandela
de £0,47
de £0,47
# 044
MPN: 12648224
Arandela
de £0,47
de £0,47
