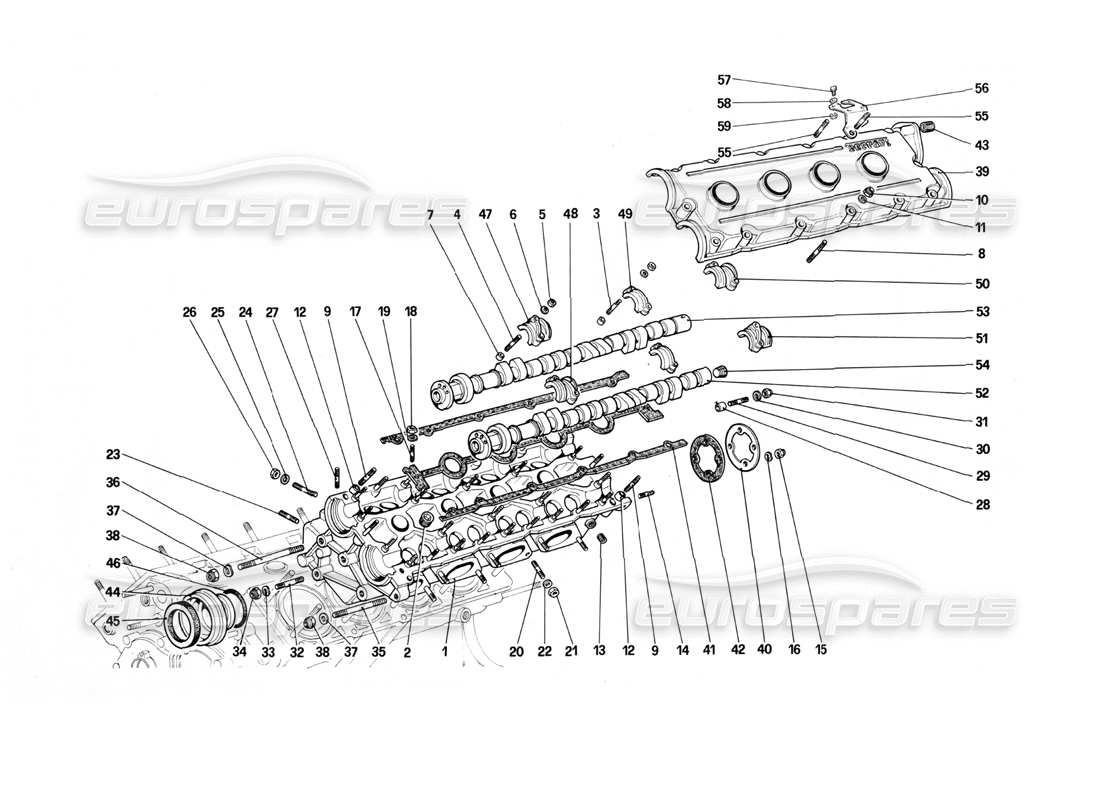

006 - Culata (izquierda)
Ferrari Mondial 3.0 QV (1984) Cylinder Head (Left) Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 111919

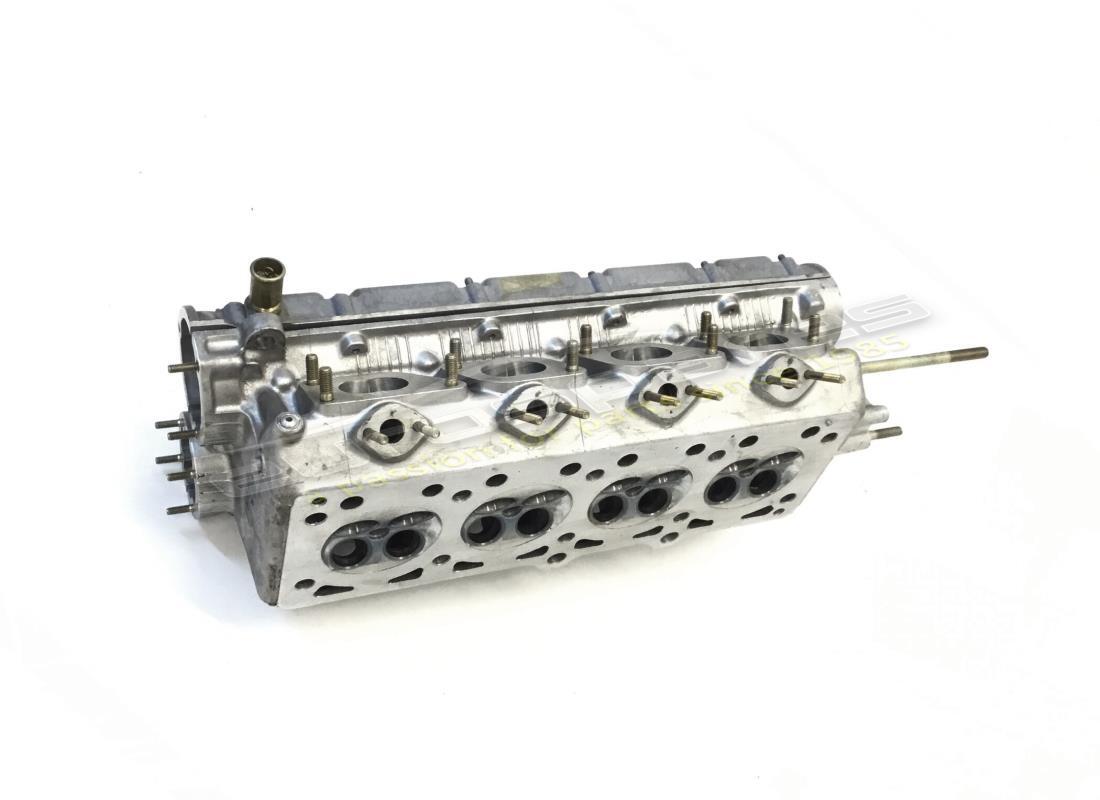

CULATA IZQUIERDA, COMPLETA
de £4.194,75
de £4.194,75
Esta pieza reemplaza el número de pieza 117750 que tenemos en stock.
# 001
MPN: 117750
Culata izquierda
Con montaje no. 111919
de £2.250,00
de £2.250,00
# 002
MPN: 10269750
ENCHUFAR
de £0,97
de £0,97
Esta pieza reemplaza el número de pieza. 95184
# 002
MPN: 102735
ESPÁRRAGO PARA TAPONES INTERMEDIOS
de £16,61
de £16,61
Esta pieza reemplaza el número de pieza. 4146561
# 004
MPN: 102754
ESPÁRRAGO PARA TAPAS DE AUTER
de £5,00
de £5,00
# 005
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 15896210 que tenemos en stock.
# 006
MPN: 11197773
Arandela
Sustitución
Sustitución
# 007
MPN: 102725
CLAVIJA
de £0,59
de £0,59
# 008
MPN: 13541621
SEMENTAL
Sustitución
Sustitución
# 009
MPN: 13541721
SEMENTAL
Sustitución
Sustitución
# 010
MPN: 100044
AUTO TUERCA DE BLOQUEO
de £0,29
de £0,29
Esta pieza reemplaza el número de pieza. 151230 - and 1 more. Haga clic para ver detalles
# 011
MPN: 11197774
Arandela
de £0,52
de £0,52
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 012
MPN: 102725
CLAVIJA
de £0,67
de £0,67
# 013
MPN: 14326150
ENCHUFAR
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 12326150
# 014
MPN: 11500321
SEMENTAL
Sustitución
Sustitución
# 015
MPN: 12575411
TUERCA
Sustitución
Sustitución
# 016
MPN: 12601279
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12601271 - and 2 more. Haga clic para ver detalles
# 017
MPN: 13543324
SEMENTAL
de £0,59
de £0,59
Esta pieza reemplaza el número de pieza. 13543321
# 018
MPN: 16100824
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 16100814 - and 1 more. Haga clic para ver detalles
# 019
MPN: 11198074
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 11198071 que tenemos en stock. - and 4 more. Haga clic para ver detalles
# 020
MPN: 12354524
COLECTOR DE ESCAPE DE FIJACIÓN DE ESPÁRRAGO
de £16,50
de £16,50
Esta pieza reemplaza el número de pieza. 12354521
# 021
MPN: 114748
TUERCA
de £9,37
de £9,37
# 022
MPN: 127496
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10516671 - and 2 more. Haga clic para ver detalles
# 023
MPN: 13541621
ESPARRAGO CORTO
Sustitución
Sustitución
# 024
MPN: 13541721
ESPARRAGO LARGO
Sustitución
Sustitución
# 025
MPN: 11197773
Arandela
Sustitución
Sustitución
# 026
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 15896210 que tenemos en stock.
# 027
MPN: 13543521
ESPÁRRAGO PARA FIJACIÓN COLECTOR DE ASPIRACIÓN (PARTE DELANTERA)
Sustitución
Sustitución
# 028
MPN: 102725
CLAVIJA
de £0,67
de £0,67
# 029
MPN: 11500521
ESPARRAGO PARA FIJACION SOPORTE CALOTTE
de £1,85
de £1,85
# 030
MPN: 11197773
Arandela
Sustitución
Sustitución
# 031
MPN: 15896214
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 15896211
# 032
MPN: 13543721
SEMENTAL
Sustitución
Sustitución
# 033
MPN: 12601371
Arandela
Sustitución
Sustitución
# 034
MPN: 16104411
TUERCA
de £0,53
de £0,53
# 035
MPN: 13953421
SEMENTAL
de £2,71
de £2,71
# 035
MPN: 13953821
TAPA DE FIJACIÓN DE ESPÁRRAGO
Con compresor Sankyo
de £1,41
de £1,41
# 036
MPN: 115237
ESPARRAGO DE FIJACION CARTER Y SOPORTE COMPRESOR
de £9,20
de £9,20
Esta pieza reemplaza el número de pieza. 107923
# 037
MPN: 107993
Arandela
de £10,90
de £10,90
# 038
MPN: 12575621
TUERCA
de £1,43
de £1,43
# 039
MPN: 111565
TAPA CABEZAL IZQUIERDA, COMPLETA
Con culata completa
Esta pieza reemplaza el número de pieza. 144972
# 039
MPN: 117221
CUBIERTA DE CABEZA IZQUIERDA
Con cubrecabeza completo
de £395,00
de £395,00
# 040
MPN: 103796
CUBIERTA TRASERA
de £167,71
de £167,71
# 041
MPN: 150084
JUNTA IZQUIERDA
Uso alternativo: FCCG001 Juego de tapa de leva
de £28,12
de £28,12
Esta pieza reemplaza el número de pieza. 117264 - and 1 more. Haga clic para ver detalles
# 041
MPN: FCCG001/A
Juego de juntas y sellos de tapa de leva
Incluye FCCG001 y sellos: x4 163987 / x4 117275.
# 042
MPN: 150075
empaquetadura
de £16,34
de £16,34
Esta pieza reemplaza el número de pieza. 104694 - and 1 more. Haga clic para ver detalles
# 043
MPN: 13525470
HELI-BOBINA
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 107333
# 044
MPN: 144973
PORTADA
de £370,72
de £370,72
Esta pieza reemplaza el número de pieza. 117257 - and 1 more. Haga clic para ver detalles
# 045
MPN: 163987
ANILLO DE SELLADO
de £13,11
de £13,11
Esta pieza reemplaza el número de pieza. 136526
# 046
MPN: 117275
ANILLO DE SELLADO
de £2,93
de £2,93
# 047
MPN: 117042
TAPA FRONTAL LADO DE ENTRADA
Con culata completa
de £93,67
de £93,67
# 048
MPN: 117041
TAPA DELANTERA LADO DE ESCAPE
Con culata completa
de £96,17
de £96,17
# 049
MPN: 117043
TAPA INTERMEDIA
Con culata completa
# 050
MPN: 117044
TAPA TRASERA LADO DE ENTRADA
Con culata completa
de £70,25
de £70,25
# 051
MPN: 117045
TAPA TRASERA LADO DE ESCAPE
Con culata completa
de £109,12
de £109,12
# 052
MPN: 117127
ÁRBOL DE LEVAS DE ESCAPE IZQUIERDO
Con montaje no. 117236
Sustitución
Sustitución
# 052
MPN: 117236
ARBOL DE LEVAS DE ESCAPE IZQUIERDO, COMPLETO
de £1.307,74
de £1.307,74
Esta pieza reemplaza el número de pieza. 117127
# 053
MPN: 117930
ÁRBOL DE LEVAS DE ADMISIÓN IZQUIERDO
Con montaje no. 117931
Sustitución
Sustitución
# 053
MPN: 117931
ÁRBOL DE LEVAS DE ADMISIÓN IZQUIERDO COMPLETO
de £1.232,56
de £1.232,56
Esta pieza reemplaza el número de pieza. 117930
# 054
MPN: 10269750
ENCHUFAR
de £1,02
de £1,02
Esta pieza reemplaza el número de pieza. 95184
# 055
MPN: 13541721
SEMENTAL
Sustitución
Sustitución
# 056
MPN: 116875
soporte
Mondial cuatro válvulas
de £8,75
de £8,75
# 056
MPN: 121150
soporte
Cabriolé
de £10,56
de £10,56
# 057
MPN: 10373411
TORNILLO
de £0,47
de £0,47
# 058
MPN: 10615171
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10615174
# 059
MPN: 16107111
TUERCA
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE COMBUSTIBLE Y TUBERÍAS (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA Y TUBERÍAS DE COMBUSTIBLE (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE INYECCIÓN DE COMBUSTIBLE: DISTRIBUIDORES DE COMBUSTIBLE, LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE LIBERACIÓN DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA HIDRÁULICO DE FRENOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO SÓLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO SÓLO PARA LHD HASTA N° DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO PARA RHD-PARA LHD DESDE CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO SOLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA - WISHBBNES DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE GENERACIÓN ELÉCTRICA - (MOTOR CON CORREA ÚNICA) DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA GENERADOR ELÉCTRICO - (MOTOR CON 2 CORREA INDIVIDUAL) DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALERA - CONTROL DE EMBRAGUE (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DEL ACELERADOR Y SISTEMA HIDRÁULICO DE FRENOS (VARIANTES PARA LA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERIORES - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) AISLAMIENTO DEL MALETERO Y DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE MALETERO Y COMPARTIMENTO AISLANTE PARA PASAJEROS - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) FRONT COMPARTMENT LID DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) ENGINE COMPARTMENT LID AND CARPETING DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CUATRO VÁLVULAS DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y CRISTALES DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y LUNAS TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) TABLERO DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTS DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIVO DE ELEVACIÓN DE LUCES Y FAROS. DIAGRAMA DE PIEZAS")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) TABLA ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) LIMPIAPARABRISAS - ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO CORREDIZO - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) TOP - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE ENSAMBLAJE DE REPUESTO: MECÁNICAS DIAGRAMA DE PIEZAS")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE MONTAJE DE REPUESTO - CARROCERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
