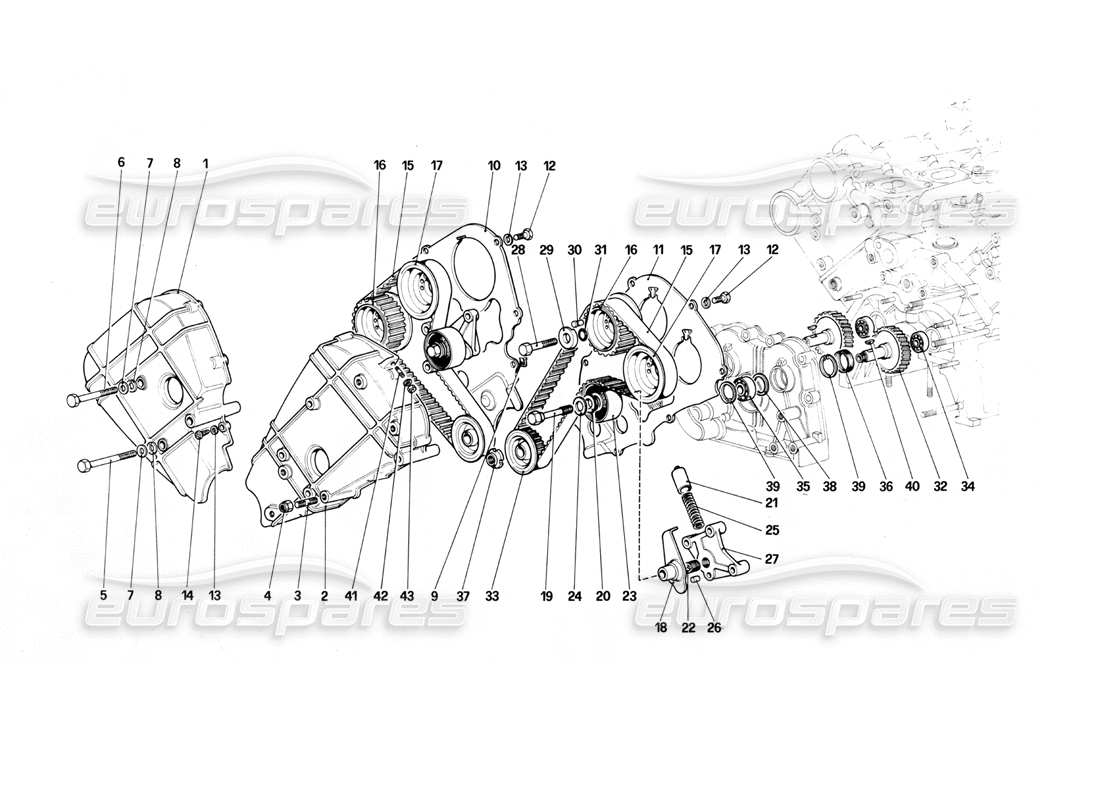

008 - Sistema de sincronización - Controles
Ferrari Mondial 3.0 QV (1984) Timing System - Controls Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas

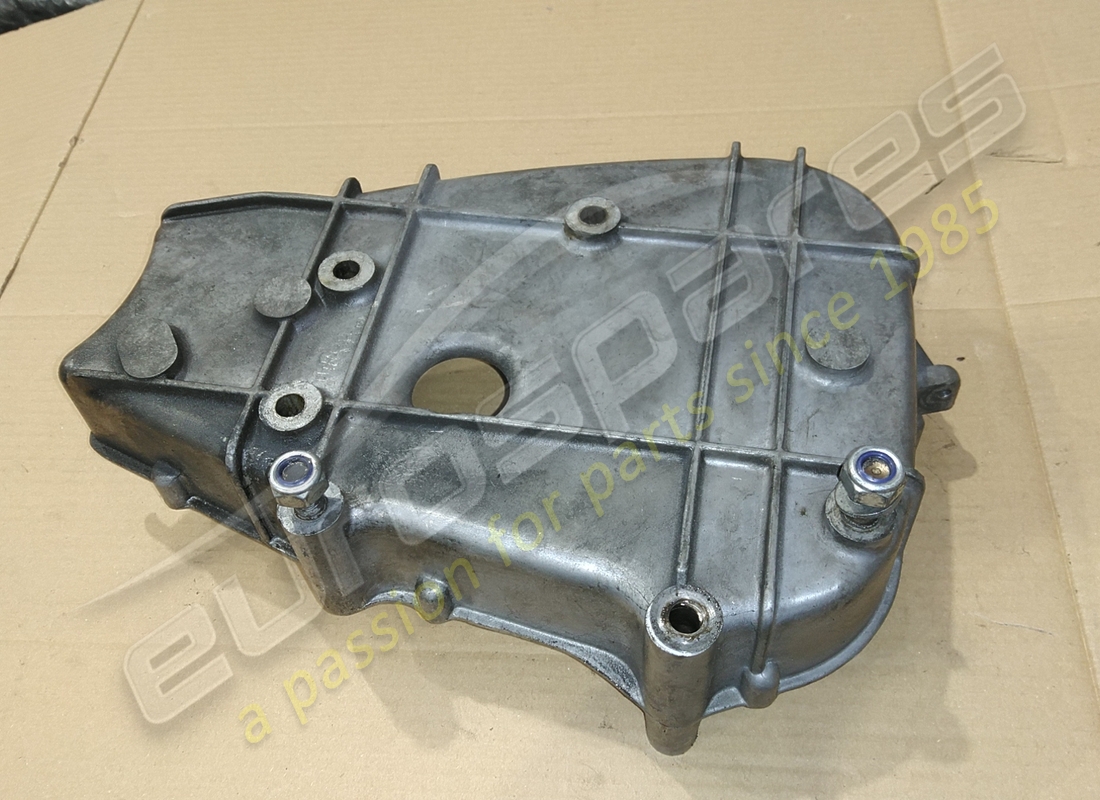

# 001
MPN: 117350

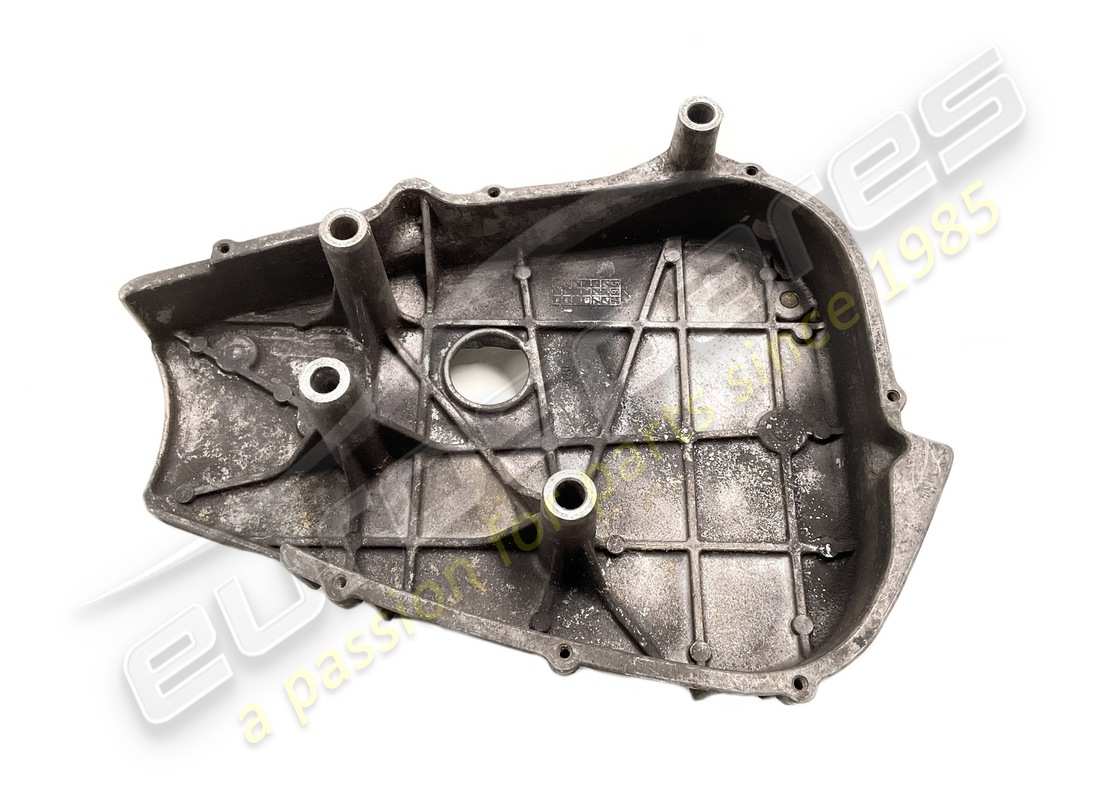

TAPA DERECHA
Montaje con cinturón simple
de £68,19
de £68,19
# 001
MPN: 121653
TAPA DERECHA
Asamblea con 2 individuo
de £149,01
de £149,01
Esta pieza reemplaza el número de pieza 117350 que tenemos en stock.
# 002
MPN: 117351
TAPA IZQUIERDA
Con montaje no. 117438 - Para compresor ASPERA
de £230,00
de £230,00
# 002
MPN: 117438
TAPA IZQUIERDA, COMPLETA
de £231,00
de £231,00
Esta pieza reemplaza el número de pieza 117351 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 002
MPN: 123697
TAPA IZQUIERDA
Con montaje no. 124681 - Para compresor Sankyo
# 002
MPN: 124681
TAPA IZQUIERDA, COMPLETA
de £183,83
de £183,83
# 003
MPN: 13546221
SEMENTAL
de £0,95
de £0,95
# 004
MPN: 13598021
TUERCA
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 13598011
# 005
MPN: 111668

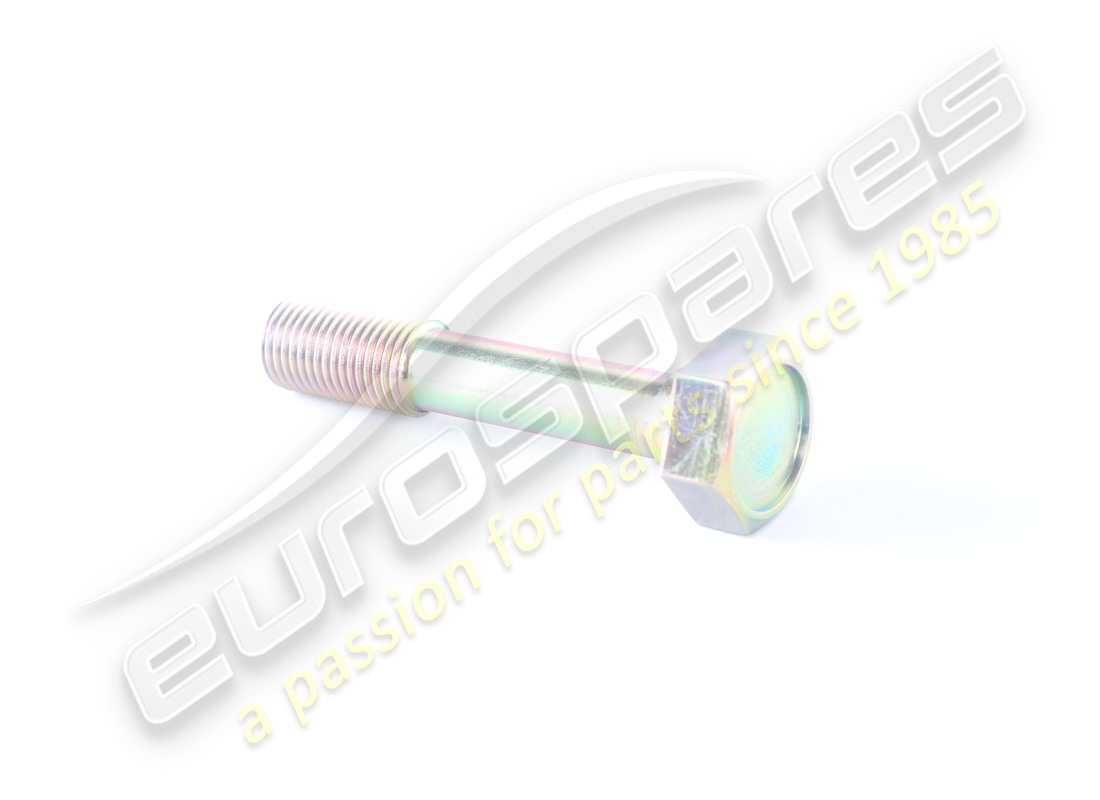

TORNILLO
Para la funda nro. 117350
de £23,70
de £23,70
Esta pieza reemplaza el número de pieza. 13451121
# 005
MPN: 121660
TORNILLO
Para la funda nro. 121653
de £52,00
de £52,00
# 006
MPN: 109013
TORNILLO
de £45,23
de £45,23
# 007
MPN: 12638601
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 20232104
# 008
MPN: 127497
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 10516871 - and 2 more. Haga clic para ver detalles
# 009
MPN: 60793500
CLIP DE RESORTE
de £0,73
de £0,73
# 010
MPN: 117628
CINTURÓN DE PROTECCIÓN DERECHO
de £1.091,90
de £1.091,90
# 011
MPN: 117627
PROTECCIÓN CINTURÓN IZQUIERDO
de £1.091,90
de £1.091,90
# 012
MPN: 10977711
TORNILLO
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10977721
# 013
MPN: 12601171
Arandela
de £0,47
de £0,47
# 014
MPN: 15688502
TORNILLO
de £1,05
de £1,05

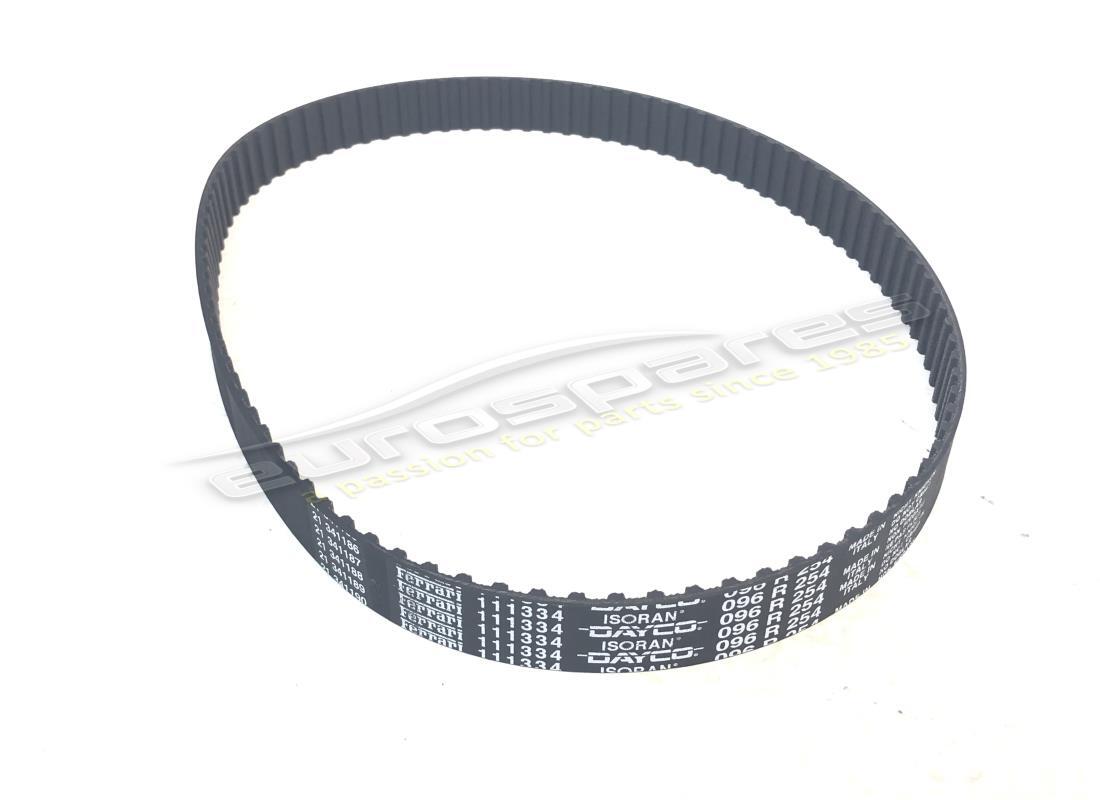

# 015
MPN: 111334

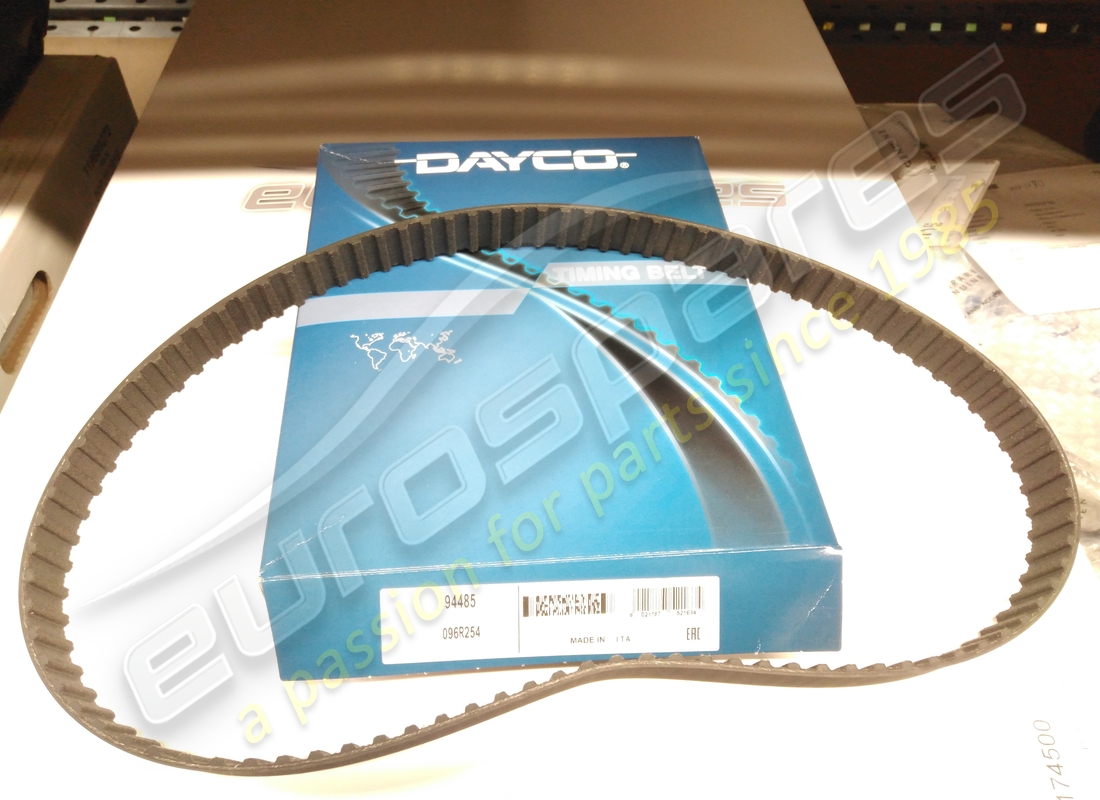

CORREA DE DISTRIBUCIÓN
de £9,68
de £9,68

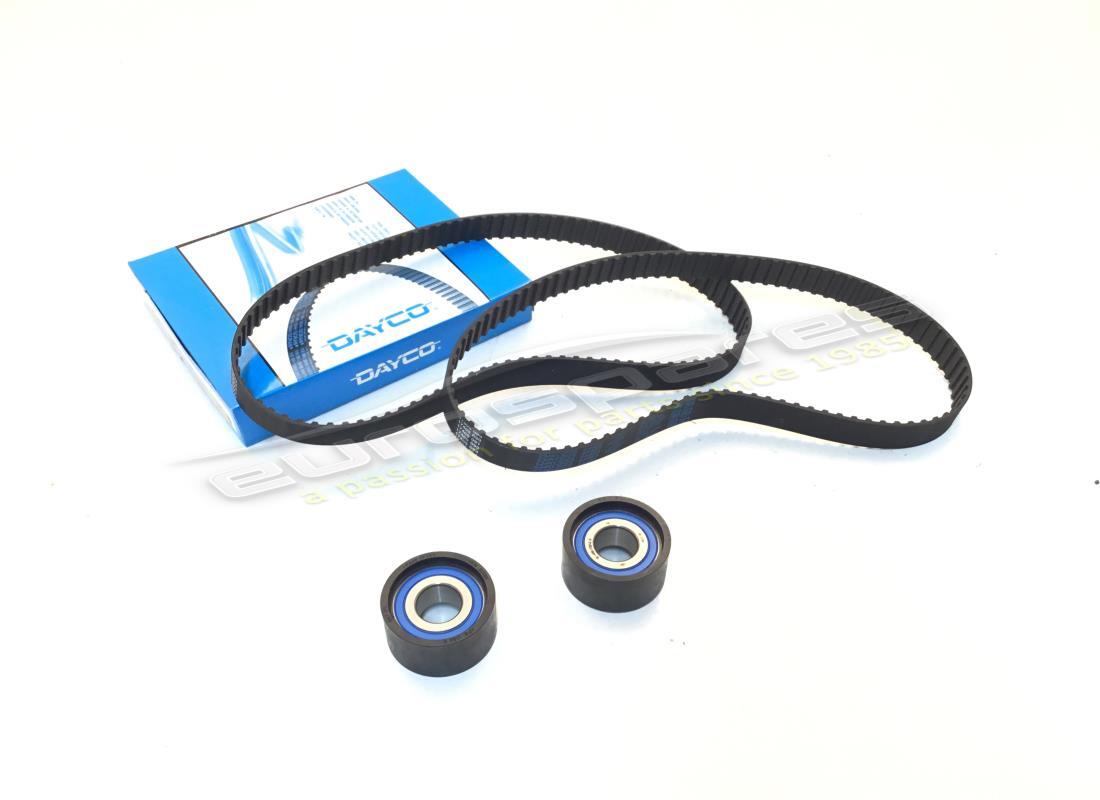

# 015
MPN: FTBK013
TIMING BELT KIT
Incluye 2x correa de distribución (111334) y 2x cojinete tensor (105206)

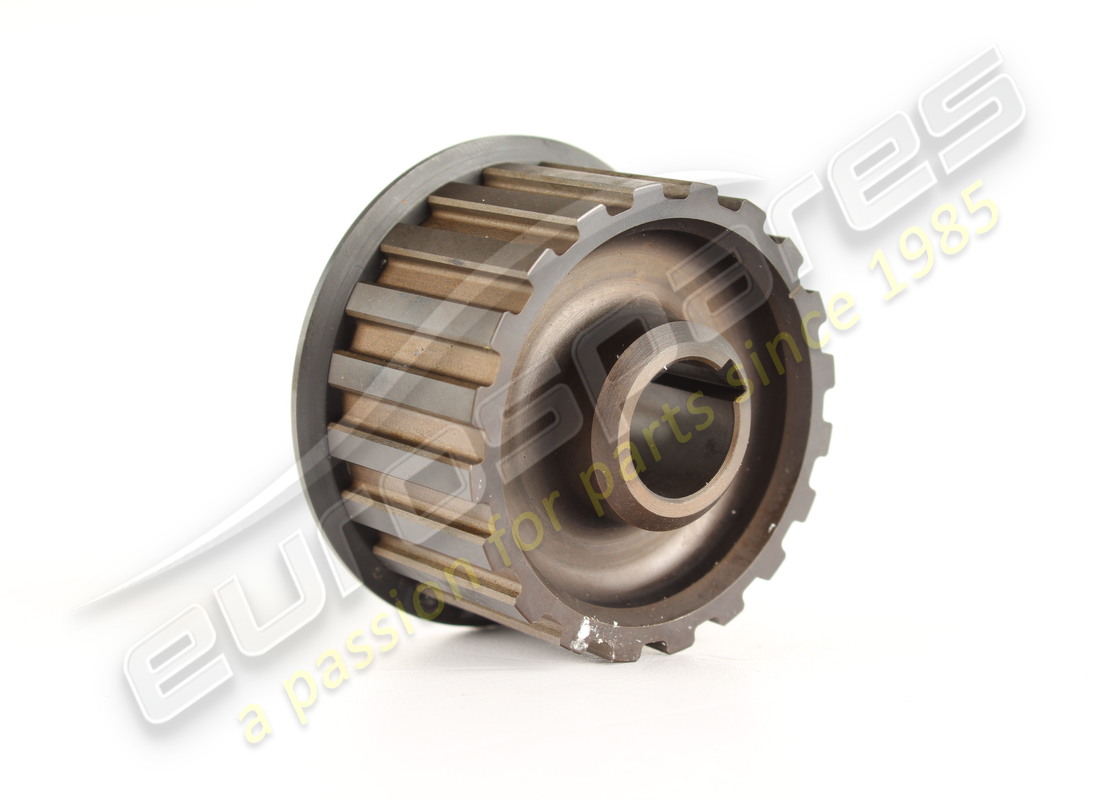

# 016
MPN: 113097
ENGRANAJE DEL CONDUCTOR
de £286,35
de £286,35
Esta pieza reemplaza el número de pieza. 110994
# 017
MPN: 113098
ENGRANAJE DEL CONDUCTOR
de £286,35
de £286,35
Esta pieza reemplaza el número de pieza. 102587 - and 1 more. Haga clic para ver detalles
# 018
MPN: 117256
PLACA CAMILLA DEL CINTURÓN
de £441,78
de £441,78
# 019
MPN: 111458
TORNILLO
de £42,20
de £42,20
# 020
MPN: 111460
ESPACIADOR
de £13,58
de £13,58
# 021
MPN: 102819
ÉMBOLO
de £153,57
de £153,57
# 022
MPN: 13524670
HELI-BOBINA
de £0,71
de £0,71

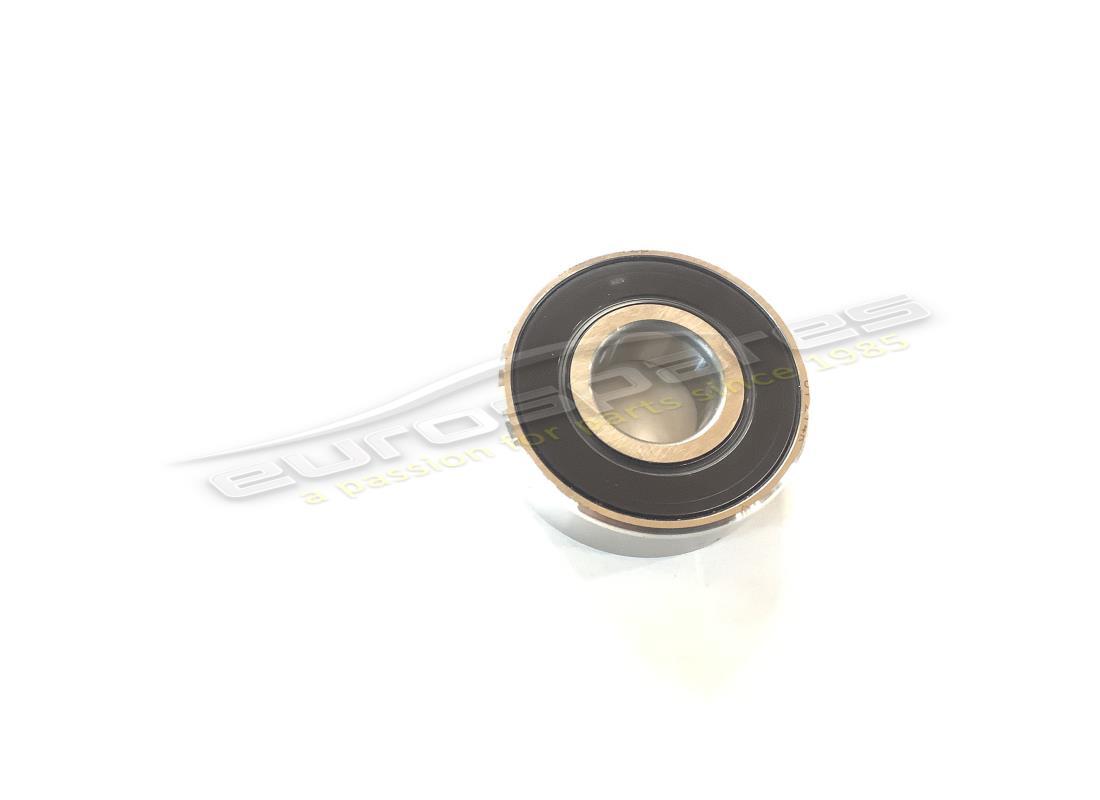

# 023

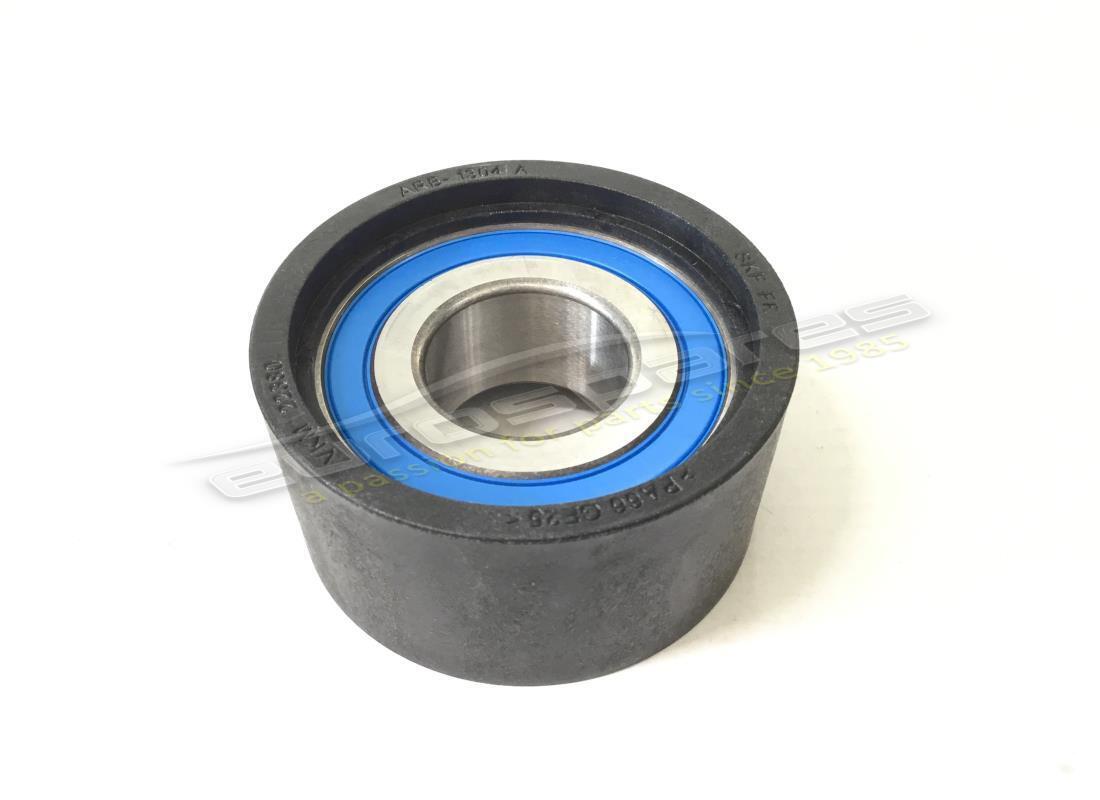

MPN: 105206
COJINETE DE DISTRIBUCIÓN
de £28,15
de £28,15
Esta pieza reemplaza el número de pieza. 126720
# 024
MPN: 102824
Arandela
de £10,50
de £10,50

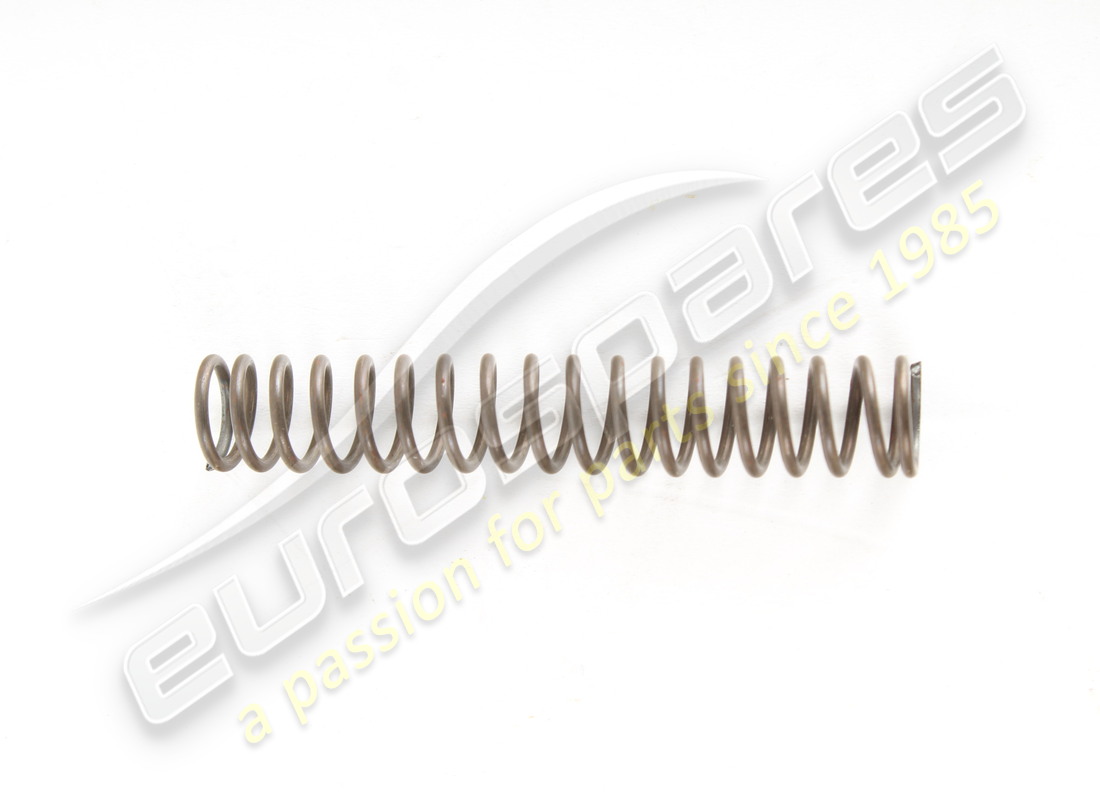

# 025
MPN: 104148
PRIMAVERA
de £10,04
de £10,04

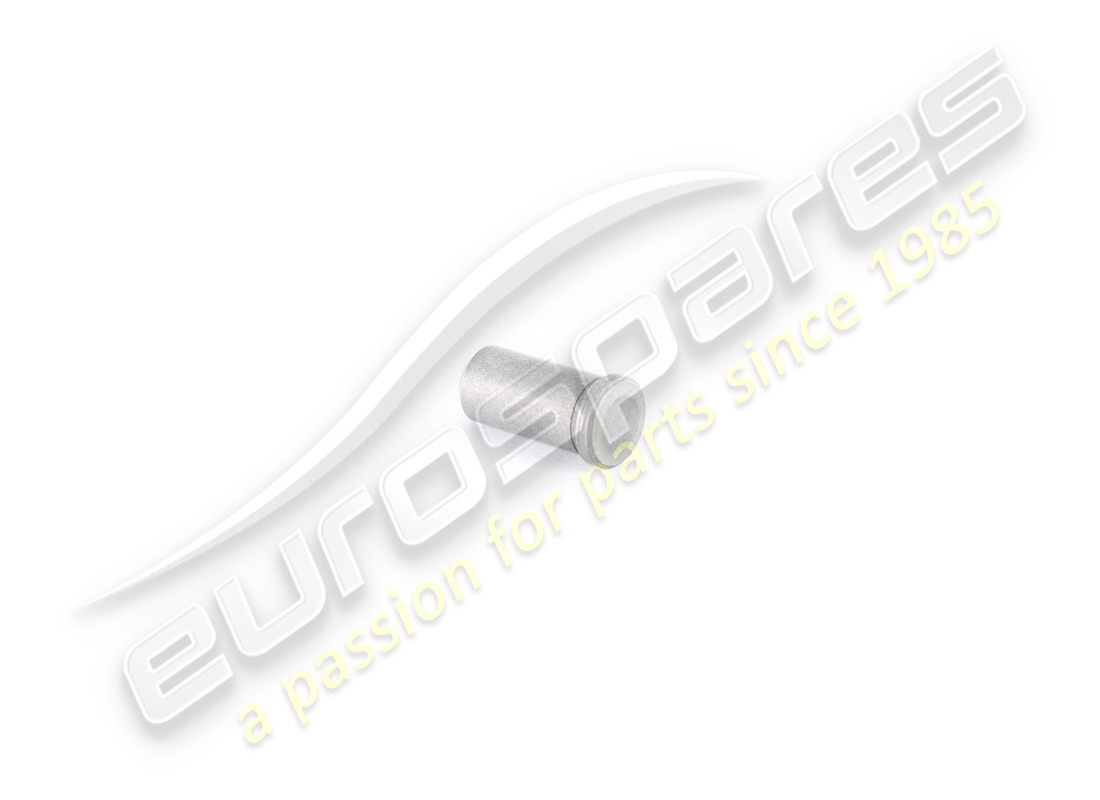

# 026
MPN: 10839610
PASADOR
de £0,82
de £0,82
# 027
MPN: 118152
SOPORTE PARA CAMILLA DE CINTURÓN DERECHO
de £216,72
de £216,72
# 027
MPN: 118153
SOPORTE PARA CAMILLA DE CINTURÓN IZQUIERDO
de £119,20
de £119,20
# 028
MPN: 146540
TORNILLO
de £13,48
de £13,48
Esta pieza reemplaza el número de pieza. 16326431 - and 3 more. Haga clic para ver detalles
# 029
MPN: 117274
Arandela
de £1,84
de £1,84
# 030
MPN: 106203
CLAVIJA
de £3,65
de £3,65
# 031
MPN: 114808
ANILLO DE SELLO
de £2,58
de £2,58
# 032

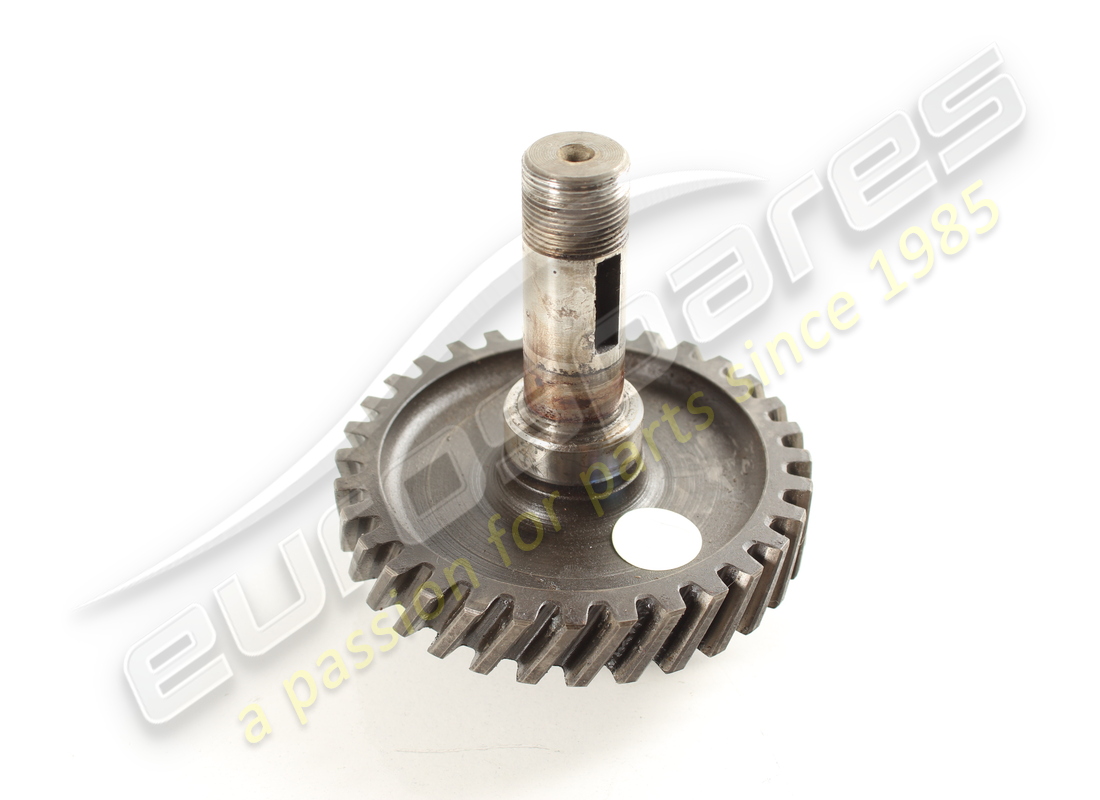

MPN: 117656
ENGRANAJE IMPULSOR PARA EJES DISTRIBUIDORES
32 té
de £912,57
de £912,57
# 032
MPN: 121272
ENGRANAJE IMPULSOR PARA EJES DISTRIBUIDORES
Para cárter no. 121286
de £137,90
de £137,90
# 033
MPN: 112018
POLEA MOTRIZ
Para cárter no. 117598
de £279,30
de £279,30
# 033
MPN: 121273
POLEA MOTRIZ
Para cárter no. 121286
de £329,72
de £329,72
# 034
MPN: 104918
RODAMIENTO D32MM
de £7,78
de £7,78
Esta pieza reemplaza el número de pieza. 114766
# 034
MPN: 121275
COJINETE DE DIA DEL CARTER. 37MM.
Para cárter no. 121286
de £16,00
de £16,00
# 035
MPN: 121274
Rodamiento (diámetro 44 mm.) en la tapa frontal
Para cárter no. 121386
de £111,85
de £111,85
# 035
MPN: 175260
Rodamiento (diámetro 40 mm.) en la tapa frontal
Para cárter no. 117598
de £28,12
de £28,12
Esta pieza reemplaza el número de pieza. 112019
# 036
MPN: 117276
RETENCIÓN DE ACEITE
Para cárter no.117598
de £18,00
de £18,00
Esta pieza reemplaza el número de pieza. 112020
# 036
MPN: 121276
RETENCIÓN DE ACEITE
Para cárter no.121286
de £10,24
de £10,24
# 037
MPN: 104919
TUERCA DE BLOQUEO
de £3,20
de £3,20
# 038
MPN: 104915
Arandela
Para cárter no. 117598
de £87,57
de £87,57
# 038
MPN: 121279
Arandela
Para cárter no. 121286
de £72,72
de £72,72
# 039
MPN: 11059976
ANILLO VIDENTE
Para cárter no. 117598
de £0,59
de £0,59
Esta pieza reemplaza el número de pieza. 11059975
# 039
MPN: 121277
ANILLO VIDENTE
Para cárter no. 121286
de £0,47
de £0,47
# 040
MPN: 10206320
LENGUA
de £0,89
de £0,89
# 041
MPN: 11500121
SEMENTAL
Para la cobertura 123697 utilice no. 10902011
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 13540820
# 042
MPN: 12644421
Arandela
Para la cobertura 123697 utilice no. 12601271
Sustitución
Sustitución
# 043
MPN: 12574211
TUERCA
de £0,71
de £0,71
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE COMBUSTIBLE Y TUBERÍAS (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA Y TUBERÍAS DE COMBUSTIBLE (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE INYECCIÓN DE COMBUSTIBLE: DISTRIBUIDORES DE COMBUSTIBLE, LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE LIBERACIÓN DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA HIDRÁULICO DE FRENOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO SÓLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO SÓLO PARA LHD HASTA N° DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO PARA RHD-PARA LHD DESDE CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO SOLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA - WISHBBNES DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE GENERACIÓN ELÉCTRICA - (MOTOR CON CORREA ÚNICA) DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA GENERADOR ELÉCTRICO - (MOTOR CON 2 CORREA INDIVIDUAL) DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALERA - CONTROL DE EMBRAGUE (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DEL ACELERADOR Y SISTEMA HIDRÁULICO DE FRENOS (VARIANTES PARA LA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERIORES - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) AISLAMIENTO DEL MALETERO Y DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE MALETERO Y COMPARTIMENTO AISLANTE PARA PASAJEROS - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) FRONT COMPARTMENT LID DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) ENGINE COMPARTMENT LID AND CARPETING DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CUATRO VÁLVULAS DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y CRISTALES DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y LUNAS TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) TABLERO DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTS DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIVO DE ELEVACIÓN DE LUCES Y FAROS. DIAGRAMA DE PIEZAS")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) TABLA ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) LIMPIAPARABRISAS - ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO CORREDIZO - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) TOP - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE ENSAMBLAJE DE REPUESTO: MECÁNICAS DIAGRAMA DE PIEZAS")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE MONTAJE DE REPUESTO - CARROCERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
