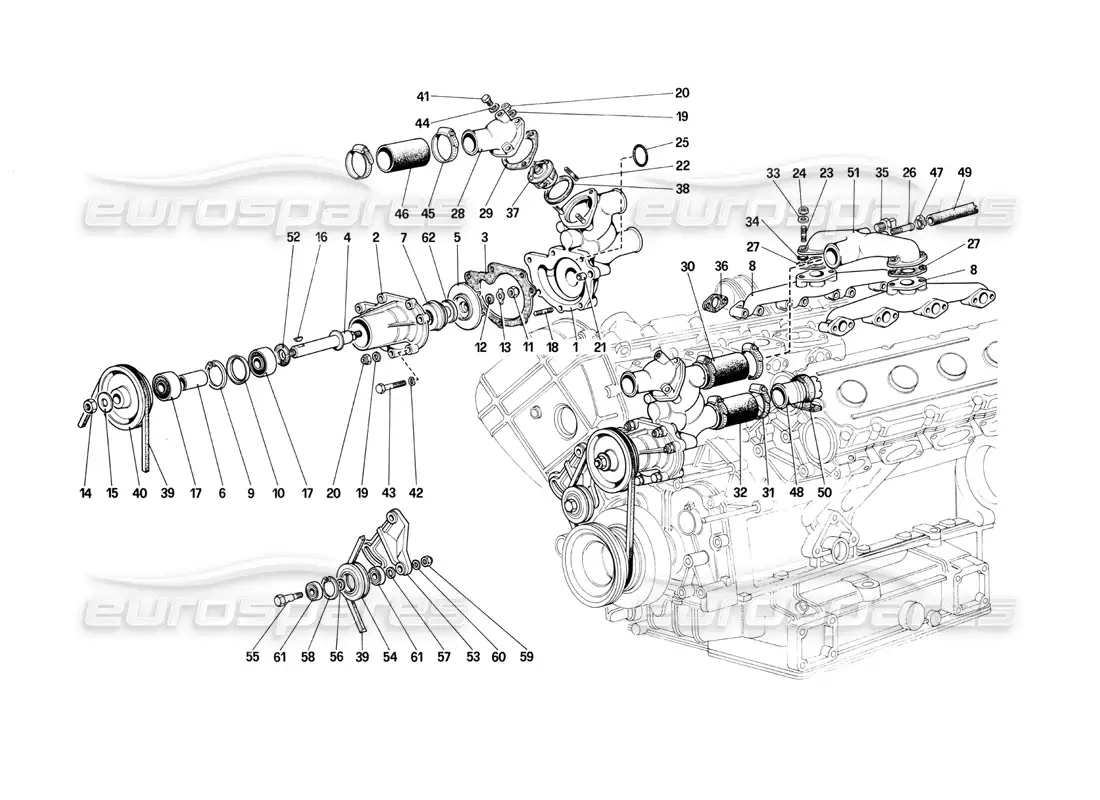

018 - Bomba de agua y tuberías
Ferrari Mondial 3.0 QV (1984) Water Pump and Pipings Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 000
MPN: 115471
CUERPO BOMBA DE AGUA, COMPLETO
use part number: 121255
de £408,07
de £408,07
Esta pieza reemplaza el número de pieza 115470 que tenemos en stock. - and 1 more. Haga clic para ver detalles
CARCASA TRASERA DE BOMBA DE AGUA COMPLETA Genuine Ferrari Pieza: dañada en stock
ALUMINIO CORROIDO AÚN ESTANCO (VER FOTOS)
ALUMINIO CORROIDO AÚN ESTANCO (VER FOTOS)
# 000
MPN: 115472
Bomba de agua completa
use part number: 121255
Sustitución
Sustitución
# 000
MPN: 121265
Bomba de agua completa
Del motor no. 962 al motor 1380
Sustitución
Sustitución
# 000
MPN: 121290
Bomba de agua completa
use part number: 121255
de £747,09
de £747,09
Esta pieza reemplaza el número de pieza. 115472 - and 1 more. Haga clic para ver detalles
# 001
MPN: 115470
CUERPO DE LA BOMBA DE AGUA
use part number: 121255
de £550,00
de £550,00
# 002
MPN: 116156
CUBIERTA DE BOMBA
use part number: 121255
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 103705
# 002
MPN: 121252
CUBIERTA DE BOMBA
use part number: 121255
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 116156 - and 1 more. Haga clic para ver detalles
# 002
MPN: 121262
CUBIERTA DE BOMBA
Con montaje no. 121264
Sustitución
Sustitución
# 003
MPN: 135121
JUNTA DE BOMBA DE AGUA
de £3,88
de £3,88
Esta pieza reemplaza el número de pieza. 103952 - and 1 more. Haga clic para ver detalles
# 004
MPN: 121253
HUSILLO PARA POLEA
Para bomba de agua no. 121290
de £254,16
de £254,16
# 004
MPN: 121255
BOMBA DE AGUA OEM (ORIGINAL) + JUNTA (135121)
de £305,00
de £305,00
Esta pieza reemplaza el número de pieza. 103795 - and 5 more. Haga clic para ver detalles
# 004
MPN: 121255/A
BOMBA DE AGUA + JUNTA
de £150,00
de £150,00
# 005
MPN: 10-38-06
IMPULSO
Para bomba de agua no. 115472 y 121265
de £206,61
de £206,61
# 005
MPN: 121254
IMPULSO
Para bomba de agua no. 121290
de £149,18
de £149,18
# 006
MPN: 116157
ESPACIADOR
de £68,02
de £68,02
# 007
MPN: 100433
ANILLO DE SELLADO
Para bomba de agua nº115472 y 121265
de £69,95
de £69,95
Esta pieza reemplaza el número de pieza. 114410
# 007
MPN: 100433
SELLO DE LA BOMBA DE AGUA
Para bomba de agua no. 121290
de £69,95
de £69,95
Esta pieza reemplaza el número de pieza. 114410
# 008
MPN: 138852
COLECTOR DE SALIDA AGUA A LOS OÍDOS
de £1.053,25
de £1.053,25
Esta pieza reemplaza el número de pieza 116967 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 009
MPN: 11060076
ANILLO VIDENTE
de £0,53
de £0,53
# 010
MPN: 116158
Arandela
de £24,25
de £24,25
# 011
MPN: 100436
TUERCA DE SOMBRERO
de £7,71
de £7,71
Esta pieza reemplaza el número de pieza. 92896
# 012
MPN: 10730321
Arandela
de £0,73
de £0,73
Esta pieza reemplaza el número de pieza. 10730301 - and 2 more. Haga clic para ver detalles
# 013
MPN: 100434
LÁMINA
de £7,94
de £7,94
Esta pieza reemplaza el número de pieza. 92361 - and 1 more. Haga clic para ver detalles
# 014
MPN: 16101521
TUERCA
de £0,57
de £0,57
Esta pieza reemplaza el número de pieza. 16101520
# 015
MPN: 11198673
Arandela CÓNICA
de £0,96
de £0,96
Esta pieza reemplaza el número de pieza. 11198671
# 016
MPN: 10205820
LENGUA
de £0,94
de £0,94
# 017
MPN: 116159
COJINETE
de £22,95
de £22,95
# 018
MPN: 11500721
SEMENTAL
de £0,80
de £0,80
# 019
MPN: 12601271
Arandela CORRUGADA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 103372 - and 1 more. Haga clic para ver detalles
# 020
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 021
MPN: 102704
CLAVIJA
de £1,88
de £1,88
Esta pieza reemplaza el número de pieza. 500805
# 022
MPN: 13541124
SEMENTAL
de £12,90
de £12,90
Esta pieza reemplaza el número de pieza. 13541121
# 023
MPN: 16100814
SEMENTAL
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 16100811 - and 1 more. Haga clic para ver detalles
# 024
MPN: 16100824
TUERCA
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 16100814 - and 1 more. Haga clic para ver detalles
# 025
MPN: 105196
ANILLO DE SELLADO
de £3,15
de £3,15
# 026
MPN: 106241
UNIÓN
de £27,60
de £27,60
# 027
MPN: 132981
empaquetadura
de £4,20
de £4,20
Esta pieza reemplaza el número de pieza. 111481
# 028
MPN: 105165
UNIÓN SALIDA AGUA
de £141,04
de £141,04
# 029
MPN: 105189
empaquetadura
de £2,54
de £2,54
Esta pieza reemplaza el número de pieza. 4206607
# 030
MPN: 121258
MANGA
de £21,01
de £21,01
Esta pieza reemplaza el número de pieza. 10147087 - and 5 more. Haga clic para ver detalles
# 031
MPN: 296782
ABRAZADERA
de £5,29
de £5,29
Esta pieza reemplaza el número de pieza. 12174090
# 032
MPN: 122231
TUBO
(solo descapotable)
de £151,73
de £151,73
# 032
MPN: 122817
MANGA
Con tubo no. 116457
de £23,76
de £23,76
Esta pieza reemplaza el número de pieza. 121259
# 032
MPN: 122817
MANGA
de £23,76
de £23,76
Esta pieza reemplaza el número de pieza. 121259
# 033
MPN: 11198074
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 11198071 que tenemos en stock. - and 4 more. Haga clic para ver detalles
# 034
MPN: 103039
ANILLO DE SELLADO
(cantidad mínima de pedido = 10)
de £1,62
de £1,62
Esta pieza reemplaza el número de pieza. 95860041
# 035
MPN: 104628
UNIDAD TRANSMISORA DE TEMPERATURA
de £32,70
de £32,70
Esta pieza reemplaza el número de pieza. 4108672 - and 3 more. Haga clic para ver detalles
# 036
MPN: 132980
empaquetadura
de £1,40
de £1,40
Esta pieza reemplaza el número de pieza. 111480
# 037
MPN: 109671
thermostat
de £95,00
de £95,00
Esta pieza reemplaza el número de pieza. 105191
# 038
MPN: 105192
empaquetadura
de £9,95
de £9,95
Esta pieza reemplaza el número de pieza. 4184495
# 039
MPN: 107971
BOMBA DE AGUA Y CORREA DEL ALTERNADOR
(Montaje con correa única)
de £62,23
de £62,23
# 039
MPN: 121655
CORREA DE CONTROL PARA BOMBA DE AGUA
2 cinturón individual
de £75,96
de £75,96
# 040
MPN: 105166
Polea
cinturón único
de £217,45
de £217,45
Esta pieza reemplaza el número de pieza. 107970
# 040
MPN: 121654
Polea
2 cinturones individuales
de £135,38
de £135,38
Esta pieza reemplaza el número de pieza. 119053 - and 1 more. Haga clic para ver detalles
# 041
MPN: 16042940
TORNILLO
de £9,71
de £9,71
# 042
MPN: 12601371
Arandela
Sustitución
Sustitución
# 043
MPN: 16044421
TORNILLO DE FIJACIÓN PARA BOMBA
de £1,43
de £1,43
# 044
MPN: 10260060
empaquetadura
de £0,86
de £0,86
# 045
MPN: 296782
ABRAZADERA
de £5,29
de £5,29
Esta pieza reemplaza el número de pieza. 12174090
# 046
MPN: 105190
MANGA
de £18,18
de £18,18
Esta pieza reemplaza el número de pieza. 106364
# 047
MPN: 13000190
ABRAZADERA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
# 048
MPN: 122857
TUBO
En caso de agotamiento utilice no. 122857
de £133,50
de £133,50
# 049
MPN: 116453
TUBO DE RESPIRADERO
En caso de agotamiento utilice no. 122219
Sustitución
Sustitución
# 050
MPN: 107002
ABRAZADERA PARA TUBO
de £14,10
de £14,10
# 051
MPN: 116968
UNIÓN TUBERÍA A COLECTORES DE SALIDA DE AGUA
Sustitución
Sustitución
# 052
MPN: 121263
empaquetadura
Para la funda nro. 121262
de £9,45
de £9,45
# 053
MPN: 121658
APOYO
de £171,51
de £171,51
# 054
MPN: 121659
Polea
de £230,00
de £230,00
# 055
MPN: 105048
ALFILER
2 cinturones individuales
de £86,79
de £86,79
# 056
MPN: 107841
ESPACIADOR
2 cinturones individuales
de £33,60
de £33,60
# 057
MPN: 107842
ESPACIADOR
2 cinturones individuales
de £14,54
de £14,54
# 058
MPN: 11059075
ANILLO VIDENTE
2 cinturones individuales
Sustitución
Sustitución
# 059
MPN: 148020
TUERCA
2 cinturones individuales
de £2,75
de £2,75
Esta pieza reemplaza el número de pieza. 102825 - and 3 more. Haga clic para ver detalles
# 060
MPN: 103025
Arandela
2 cinturones individuales
de £34,77
de £34,77
# 061
MPN: 105038
RODAMIENTO DE BOLAS SELLADO 9MM DE ANCHO
2 cinturones individuales
de £11,47
de £11,47
# 062
MPN: 100433
SELLO DE LA BOMBA DE AGUA
Para bomba no. 121290
de £69,95
de £69,95
Esta pieza reemplaza el número de pieza. 114410

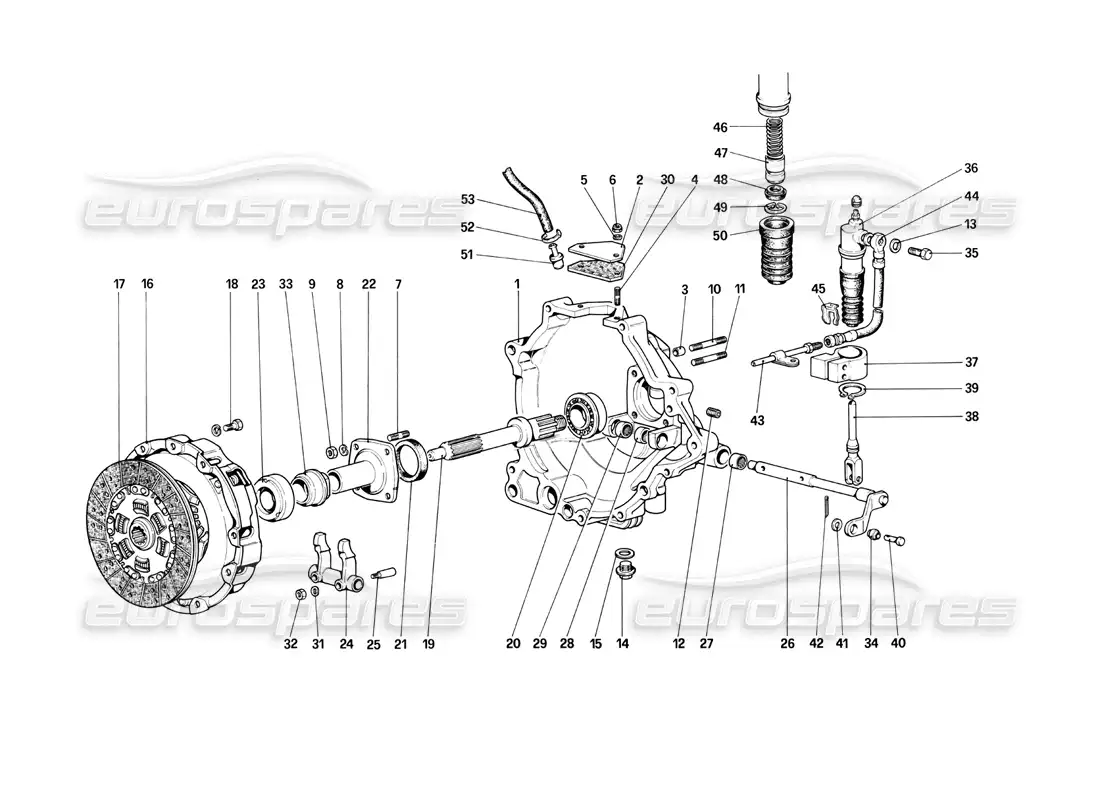

-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")

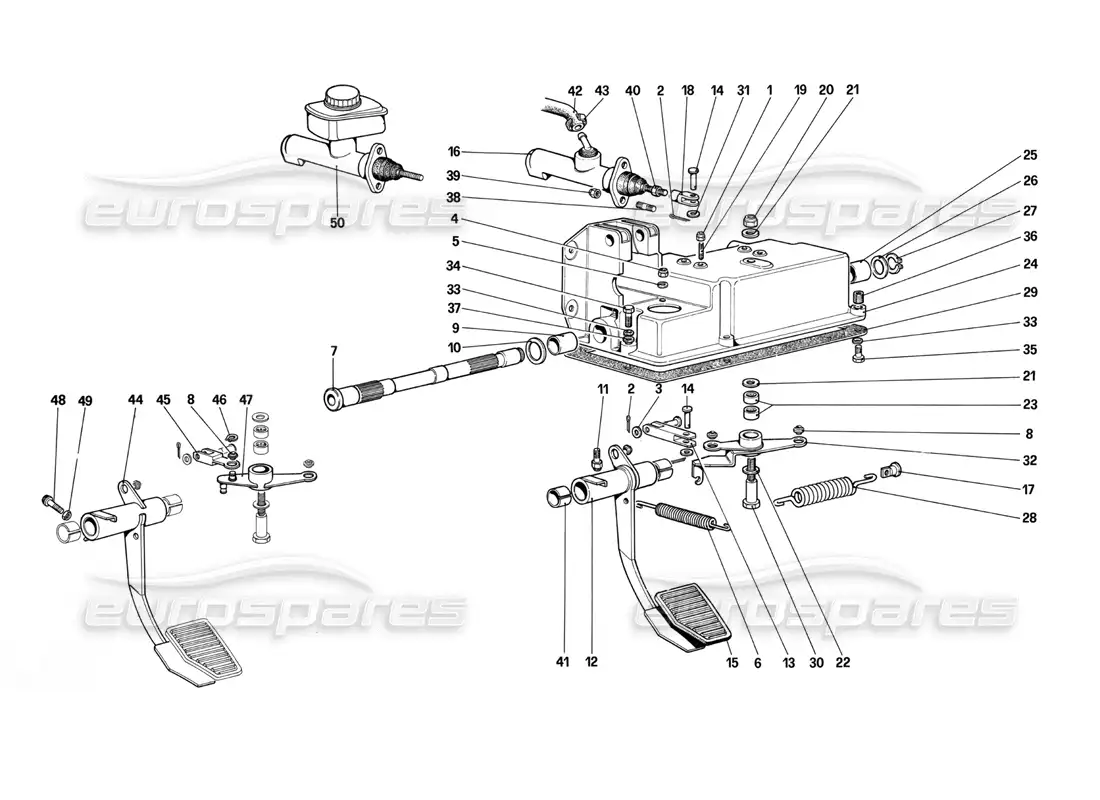

-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE LIBERACIÓN DEL EMBRAGUE DIAGRAMA DE PIEZAS")

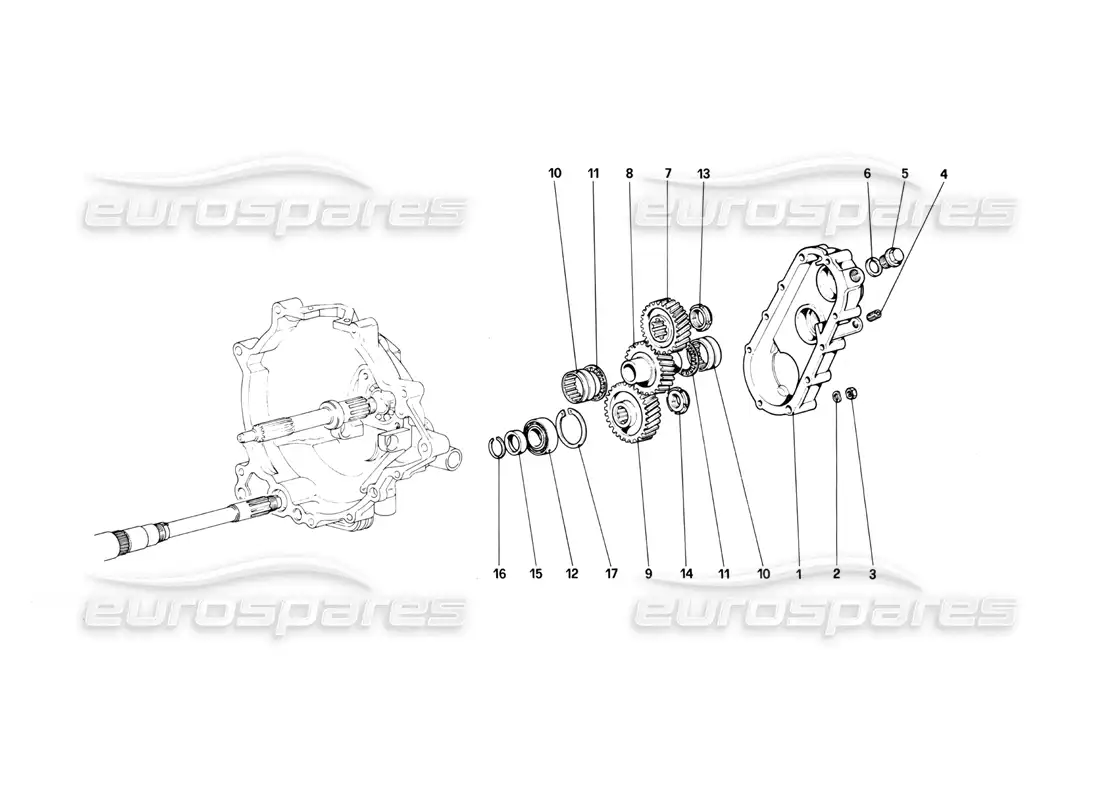

-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")

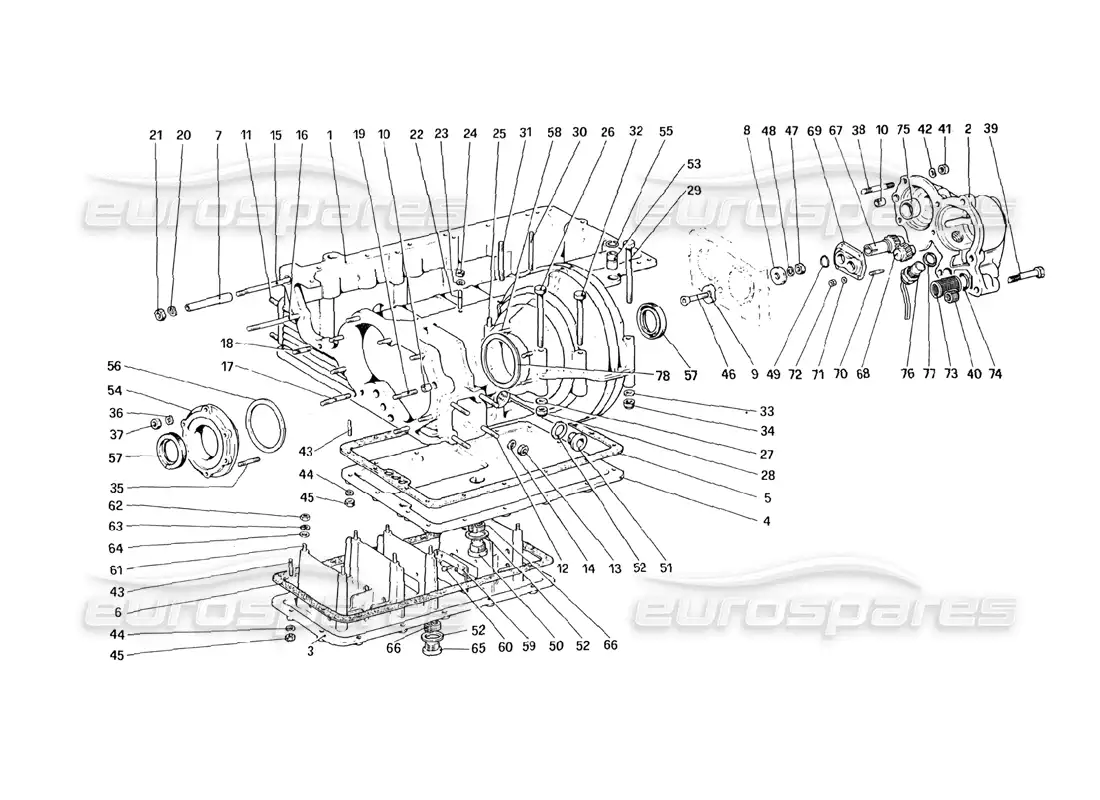

-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA HIDRÁULICO DE FRENOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO SÓLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO SÓLO PARA LHD HASTA N° DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO PARA RHD-PARA LHD DESDE CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO SOLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA - WISHBBNES DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE GENERACIÓN ELÉCTRICA - (MOTOR CON CORREA ÚNICA) DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA GENERADOR ELÉCTRICO - (MOTOR CON 2 CORREA INDIVIDUAL) DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALERA - CONTROL DE EMBRAGUE (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DEL ACELERADOR Y SISTEMA HIDRÁULICO DE FRENOS (VARIANTES PARA LA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERIORES - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) AISLAMIENTO DEL MALETERO Y DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE MALETERO Y COMPARTIMENTO AISLANTE PARA PASAJEROS - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) FRONT COMPARTMENT LID DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) ENGINE COMPARTMENT LID AND CARPETING DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CUATRO VÁLVULAS DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y CRISTALES DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y LUNAS TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) TABLERO DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTS DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIVO DE ELEVACIÓN DE LUCES Y FAROS. DIAGRAMA DE PIEZAS")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) TABLA ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) LIMPIAPARABRISAS - ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO CORREDIZO - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) TOP - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE ENSAMBLAJE DE REPUESTO: MECÁNICAS DIAGRAMA DE PIEZAS")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE MONTAJE DE REPUESTO - CARROCERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE COMBUSTIBLE Y TUBERÍAS (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA Y TUBERÍAS DE COMBUSTIBLE (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE INYECCIÓN DE COMBUSTIBLE: DISTRIBUIDORES DE COMBUSTIBLE, LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")

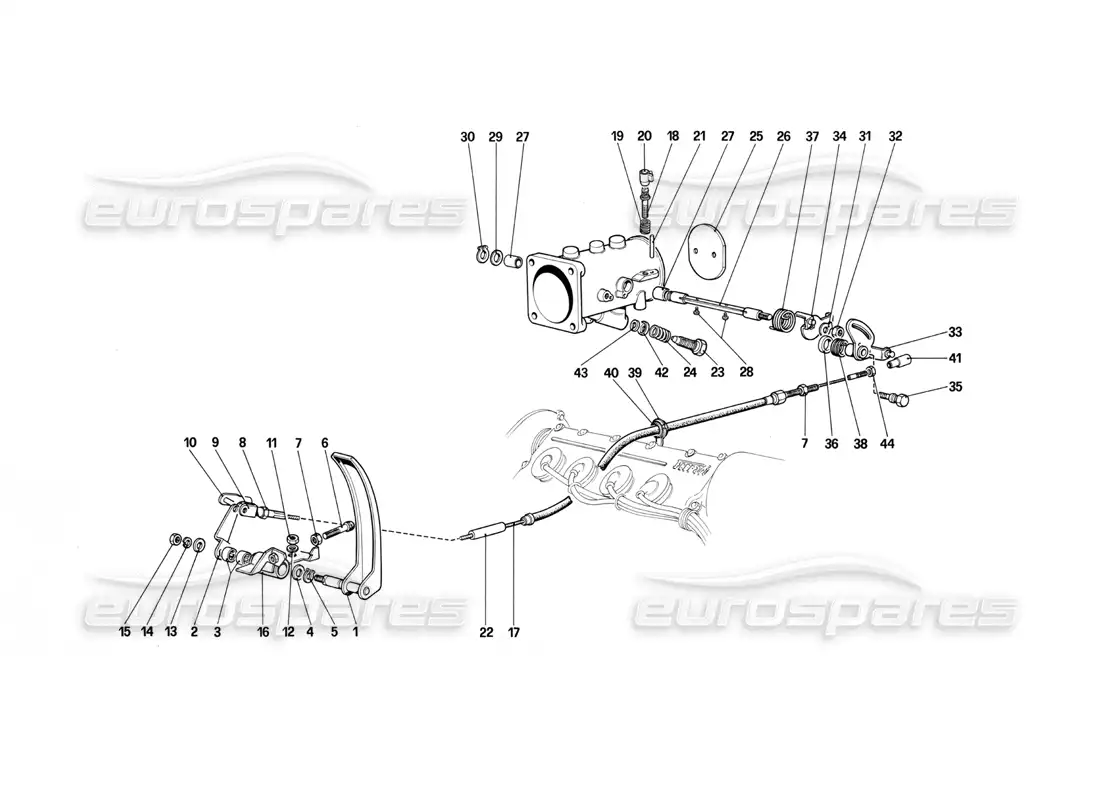

-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")

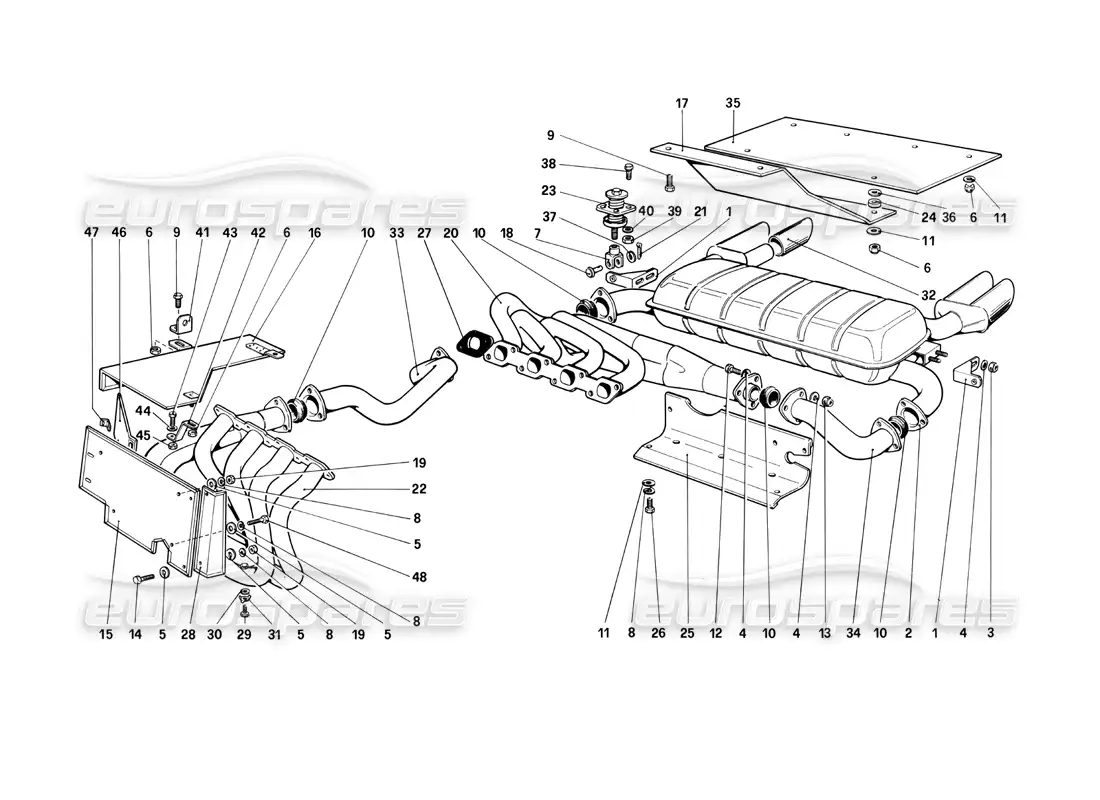

-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")

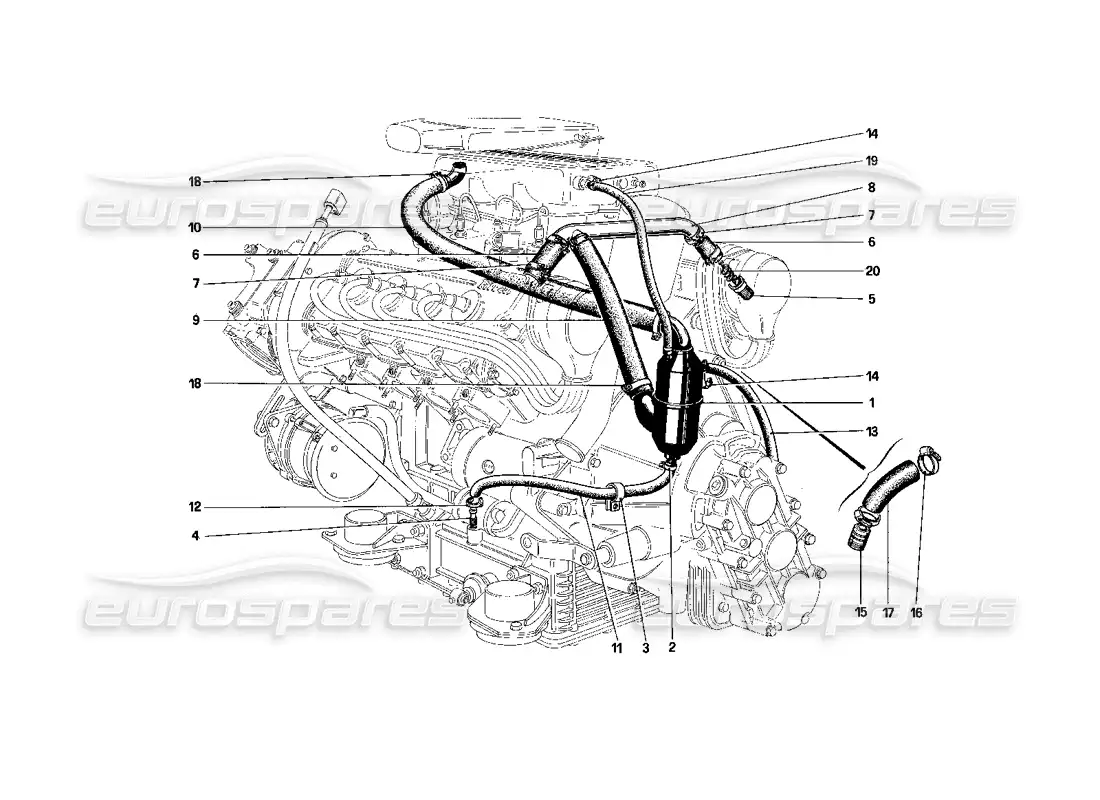

-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")

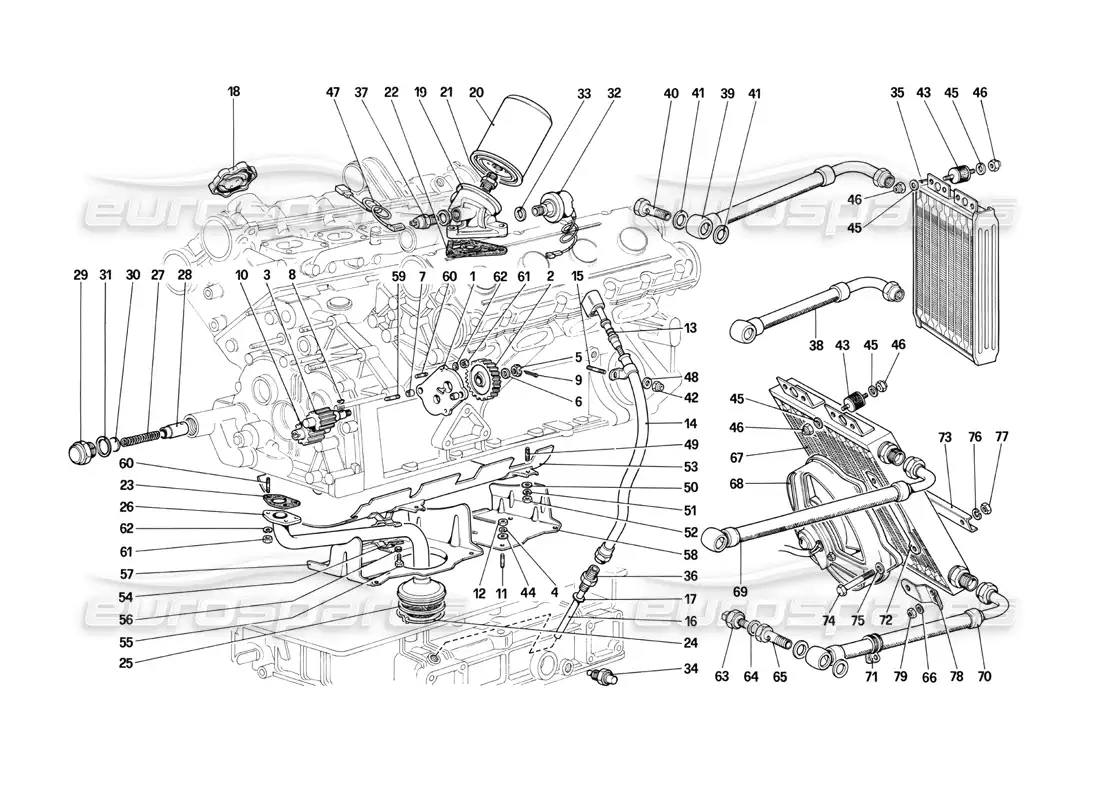

-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")

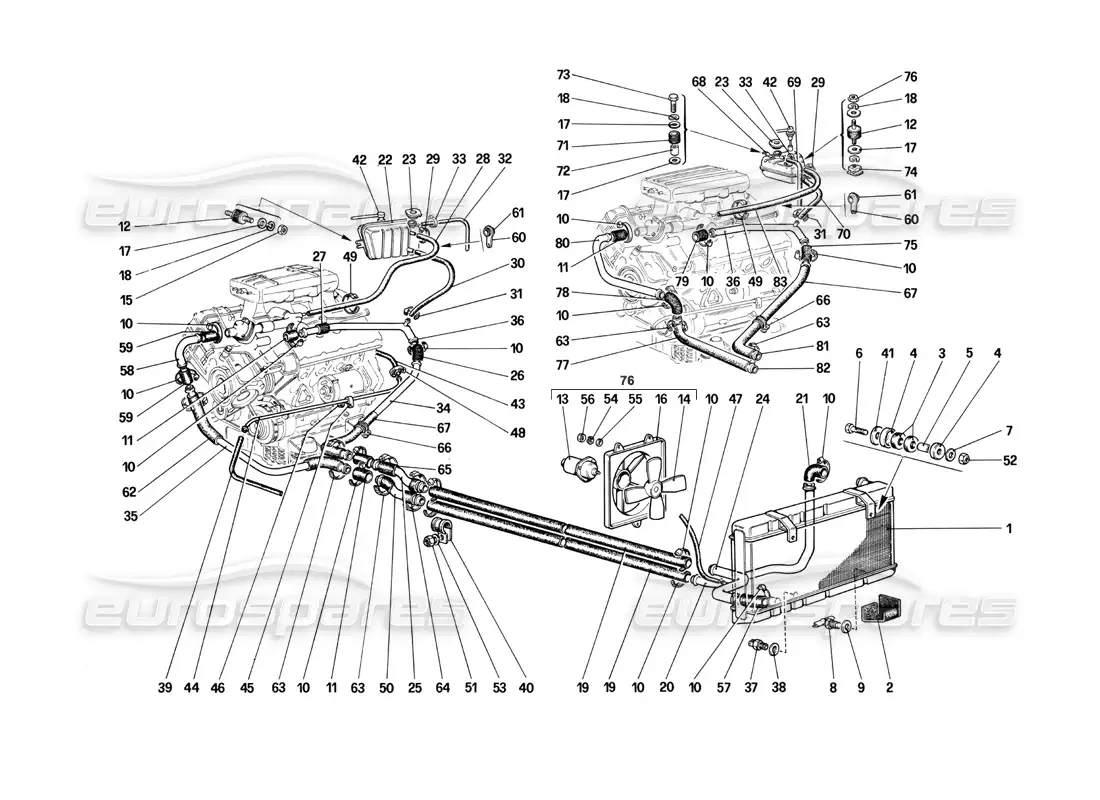

-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
