020 - control de liberación del embrague

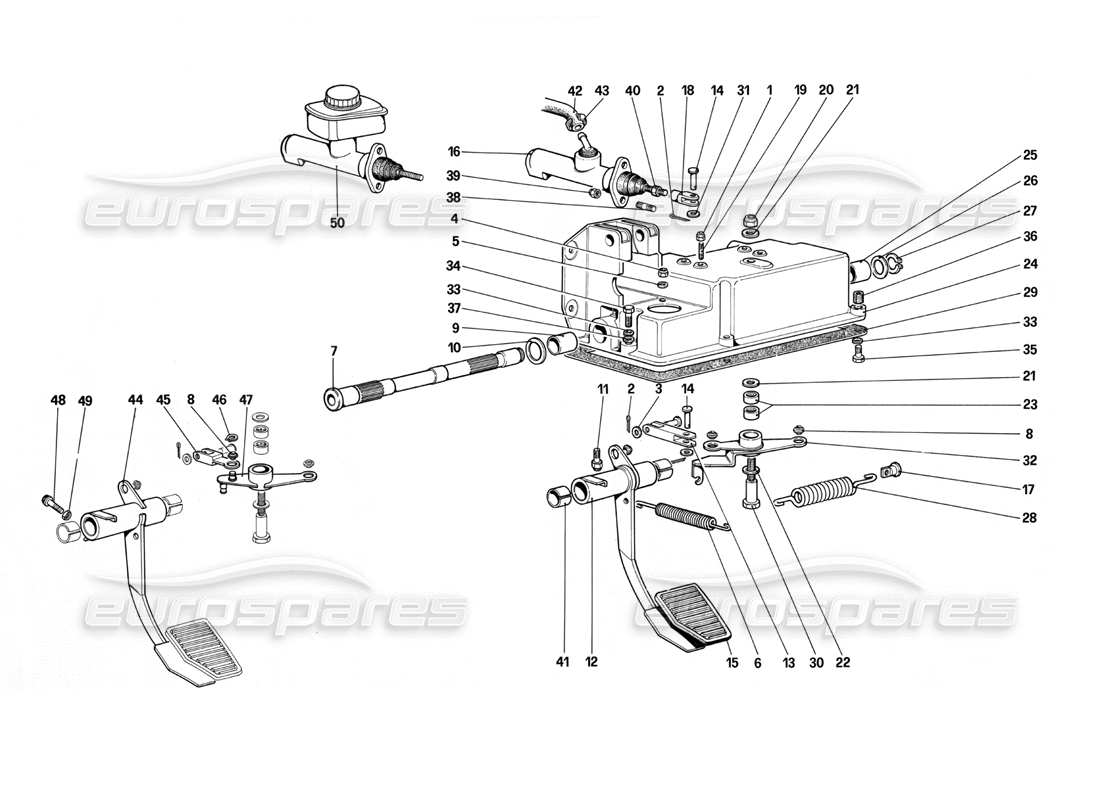

Ferrari Mondial 3.0 QV (1984) Clutch Release Control Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 12574121
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12574111 - and 2 more. Haga clic para ver detalles
# 002
MPN: 10734201
SPLIT PIN
Sustitución
Sustitución
# 003
MPN: 10519624
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 10519601 - and 3 more. Haga clic para ver detalles
# 004
MPN: 16100821
TUERCA
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza 16100825 que tenemos en stock.
# 005
MPN: 12601371
Arandela
Sustitución
Sustitución
# 006
MPN: 104895
RESORTE DE RETORNO
de £3,20
de £3,20
# 007
MPN: 112152
ALFILER
de £86,26
de £86,26
# 008
MPN: 109407
JUNTA DE FIANZA
de £23,88
de £23,88
# 009
MPN: 101314
ARBUSTO
de £2,51
de £2,51
Esta pieza reemplaza el número de pieza. 660867
# 010
MPN: 112125
CALCE
de £1,24
de £1,24
# 011
MPN: 114825
VARILLA DE EMPUJE DE PARADA
de £38,43
de £38,43
# 012
MPN: 112169
PEDAL DE EMBRAGUE
hasta el agotamiento
de £205,00
de £205,00
# 013
MPN: 112172
TENEDOR
Para palanca no. 114829
de £99,03
de £99,03
# 014
MPN: 10050810
ALFILER
Sustitución
Sustitución
# 015
MPN: 106949
CUBRE PEDAL
de £19,81
de £19,81
# 016
MPN: 175211
CILINDRO MAESTRO
A partir del chasis núm. 47941
de £96,62
de £96,62
Esta pieza reemplaza el número de pieza. 123416 - and 1 more. Haga clic para ver detalles
# 017
MPN: 114828
ALFILER
de £21,88
de £21,88
# 018
MPN: 10007871
TENEDOR
de £12,16
de £12,16
# 019
MPN: 11000821
SEMENTAL
de £0,71
de £0,71
# 020
MPN: 148020
AUTO TUERCA DE BLOQUEO
de £2,76
de £2,76
Esta pieza reemplaza el número de pieza. 102825 - and 3 more. Haga clic para ver detalles
# 021
MPN: 113500
Arandela
de £10,25
de £10,25
# 022
MPN: 112126
CALCE
de £0,47
de £0,47
# 023
MPN: 115430
ROLLER CAGE
de £12,60
de £12,60
# 024
MPN: 112150
CAJA DEL PEDAL
de £704,48
de £704,48
# 025
MPN: 112153
ARBUSTO
de £2,14
de £2,14
# 026
MPN: 112128
CALCE
de £26,49
de £26,49
# 027
MPN: 11066675
ANILLO ELÁSTICO
Sustitución
Sustitución
# 028
MPN: 114826
AYUDANTE DE PRIMAVERA
de £25,86
de £25,86
# 029
MPN: 112151
empaquetadura
En caso de agotamiento utilice no. 119331
de £25,71
de £25,71
# 030
MPN: 114830
PASADOR PARA PALANCA DE RETORNO
de £6,12
de £6,12
# 031
MPN: 12642701
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12642724
# 032
MPN: 114829
PALANCA
hasta el agotamiento
de £169,59
de £169,59
# 033
MPN: 106852
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 10516670 que tenemos en stock. - and 2 more. Haga clic para ver detalles
# 034
MPN: 16136021
TORNILLO
de £0,74
de £0,74
# 035
MPN: 16043421
TORNILLO
de £2,93
de £2,93
Esta pieza reemplaza el número de pieza. 95524
# 036
MPN: 13525870
HELI - BOBINA
de £1,59
de £1,59
Esta pieza reemplaza el número de pieza. 105510
# 037
MPN: 10519621
Arandela
Sustitución
Sustitución
# 038
MPN: 13543324
SEMENTAL
de £0,90
de £0,90
Esta pieza reemplaza el número de pieza. 13543321
# 039
MPN: 104030
AUTO TUERCA DE BLOQUEO
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 16104125
# 040
MPN: 16102311
TUERCA DE BLOQUEO
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 16102315
# 041
MPN: 103163
ARBUSTO
de £4,68
de £4,68
# 042
MPN: 151845
TUBO
de £35,85
de £35,85
Esta pieza reemplaza el número de pieza. 120929 - and 1 more. Haga clic para ver detalles
# 043
MPN: 12179190
ABRAZADERA
A partir del chasis núm. 47941 - Por agotamiento no. 112169
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 102604
# 044
MPN: 121203
PEDAL DE EMBRAGUE
de £153,48
de £153,48
# 045
MPN: 121209
TENEDOR
Para palanca no. 121206
Sustitución
Sustitución
# 046
MPN: 11065676
ANILLO VIDENTE
Para palanca no. 121206
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 11065675 - and 1 more. Haga clic para ver detalles
# 047
MPN: 121206
PALANCA
Por agotamiento no 114829
de £159,37
de £159,37
# 048
MPN: 123961
VARILLA DE EMPUJE DE PARADA
Para pedal no. 121203
de £2,60
de £2,60
# 049
MPN: 16102311
TUERCA
Para pedal no. 121203
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 16102315
# 050
MPN: 116093
BOMBA DE EMBRAGUE HIDRÁULICO
de £211,44
de £211,44
