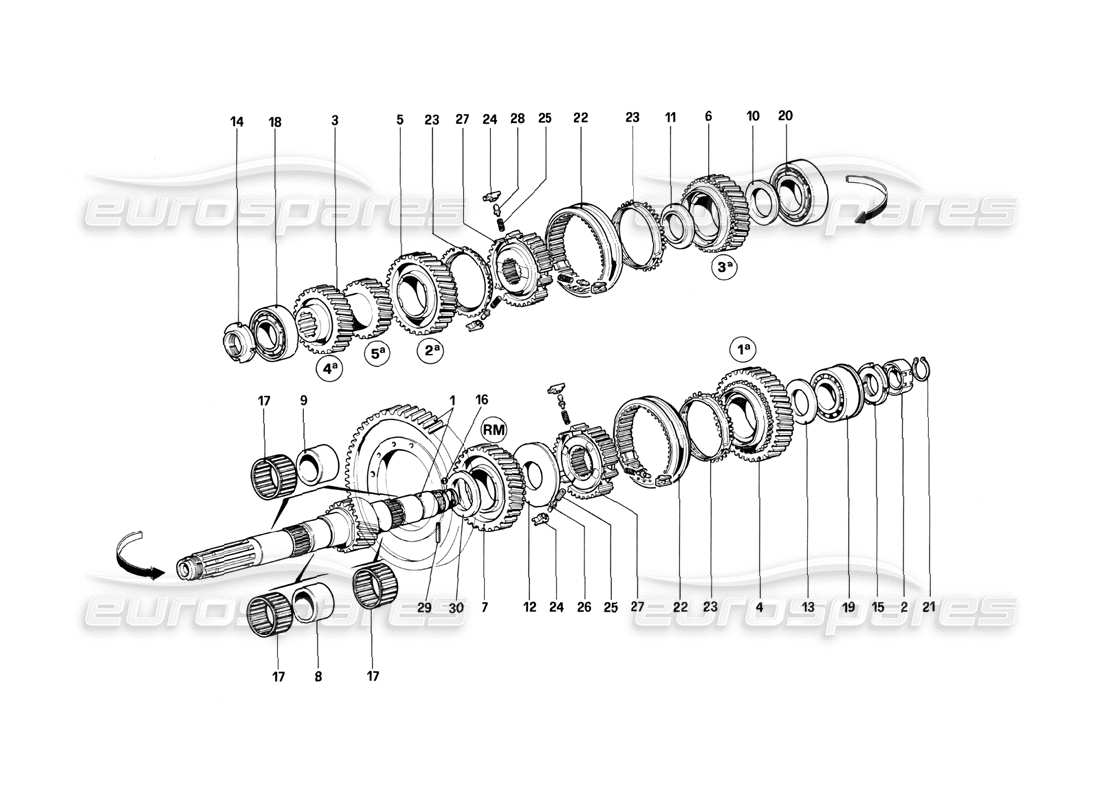

024 - Engranajes del eje de colocación
Ferrari Mondial 3.0 QV (1984) Lay Shaft Gears Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 119706
EJE SECUNDARIO
Con montaje no. 119725
# 001
MPN: 119725
CORONA Y PIÑON , COMPLETO
CH excluido
de £5.887,31
de £5.887,31
Esta pieza reemplaza el número de pieza. 118122 - and 1 more. Haga clic para ver detalles
# 001
MPN: 119741
EJE SECUNDARIO
Con montaje no. 119748
Sustitución
Sustitución
# 001
MPN: 119748
CORONA Y PIÑON , COMPLETO
solo CH
de £3.816,36
de £3.816,36
Esta pieza reemplaza el número de pieza. 115821 - and 2 more. Haga clic para ver detalles
# 002
MPN: 116352
DISCO PARA GENERADOR DE IMPULSOS
de £12,82
de £12,82
# 003
MPN: 119707
ENGRANAJE, 4TH - 5TH VELOCIDADES
CH excluido
# 003
MPN: 119742
ENGRANAJE, 4TH - 5TH VELOCIDADES
solo CH
de £683,25
de £683,25
Esta pieza reemplaza el número de pieza. 106155
# 004
MPN: 119715
ENGRANAJE, 1ST VELOCIDAD
CH excluido
de £645,62
de £645,62
Esta pieza reemplaza el número de pieza 104233 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 004
MPN: 119745
ENGRANAJE, 1ST VELOCIDAD
solo CH
de £524,36
de £524,36
Esta pieza reemplaza el número de pieza. 107740
# 005
MPN: 119716
ENGRANAJE, 2ND VELOCIDAD
de £1.784,49
de £1.784,49
Esta pieza reemplaza el número de pieza. 104234 - and 1 more. Haga clic para ver detalles
# 006
MPN: 119717
ENGRANAJE, 3RD VELOCIDAD
de £816,05
de £816,05
Esta pieza reemplaza el número de pieza. 104235 - and 3 more. Haga clic para ver detalles
# 007
MPN: 119720
ENGRANAJE, MARCHA ATRÁS
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 104238 - and 1 more. Haga clic para ver detalles
# 008
MPN: 113083
CARRERA DE RODAMIENTO, 3RD VELOCIDAD
de £25,87
de £25,87
# 009
MPN: 113084
CARRERA DE RODAMIENTO, 1ST - 2ND VELOCIDADES
de £25,87
de £25,87
# 010
MPN: 104245
ESPACIADOR
de £32,88
de £32,88
# 011
MPN: 104246
ESPACIADOR
de £66,54
de £66,54
Esta pieza reemplaza el número de pieza. 524567
# 012
MPN: 104247
ESPACIADOR
de £51,52
de £51,52
Esta pieza reemplaza el número de pieza. 524570 - and 1 more. Haga clic para ver detalles
# 013
MPN: 104248
ESPACIADOR
de £54,53
de £54,53
# 014
MPN: 104252
TUERCA DE ANILLO
de £77,96
de £77,96
Esta pieza reemplaza el número de pieza. 104352 - and 1 more. Haga clic para ver detalles
# 015
MPN: 104253
TUERCA DE ANILLO
de £76,63
de £76,63
Esta pieza reemplaza el número de pieza. 524259
# 016
MPN: 10-16-11
BOLA PARA TORNILLO SIN FIN
de £0,47
de £0,47
# 017
MPN: 104254
JAULA DE RODILLOS PARA 1ST, 2ND, 3RD VELOCIDADES Y MARCHA ATRÁS
de £32,00
de £32,00
# 018
MPN: 108656
COJINETE, LADO EMBRAGUE
de £363,35
de £363,35
Esta pieza reemplaza el número de pieza. 104257
# 019
MPN: 103042
COJINETE
de £293,35
de £293,35
# 020
MPN: 108657/A
COJINETE CENTRAL
de £321,33
de £321,33
# 021
MPN: 11067376
ANILLO ELÁSTICO
de £1,11
de £1,11
Esta pieza reemplaza el número de pieza. 11067375
# 022
MPN: 184547
MANGUITO PARA SINCRONIZADOR
Sustitución
Sustitución
# 023
MPN: 106040
ANILLO SINCROMÁTICO
de £795,00
de £795,00
# 024
MPN: 106042
ALMOHADILLA
de £77,52
de £77,52
# 025
MPN: 106043
PRIMAVERA
de £5,53
de £5,53
# 026
MPN: 113412
ALFILER
de £10,86
de £10,86
# 027
MPN: 106050
CUERPO SINCRONIZADOR
de £184,73
de £184,73
# 028
MPN: 113412
ALFILER
de £10,86
de £10,86
# 029
MPN: 13907570
ALFILER
de £0,49
de £0,49
