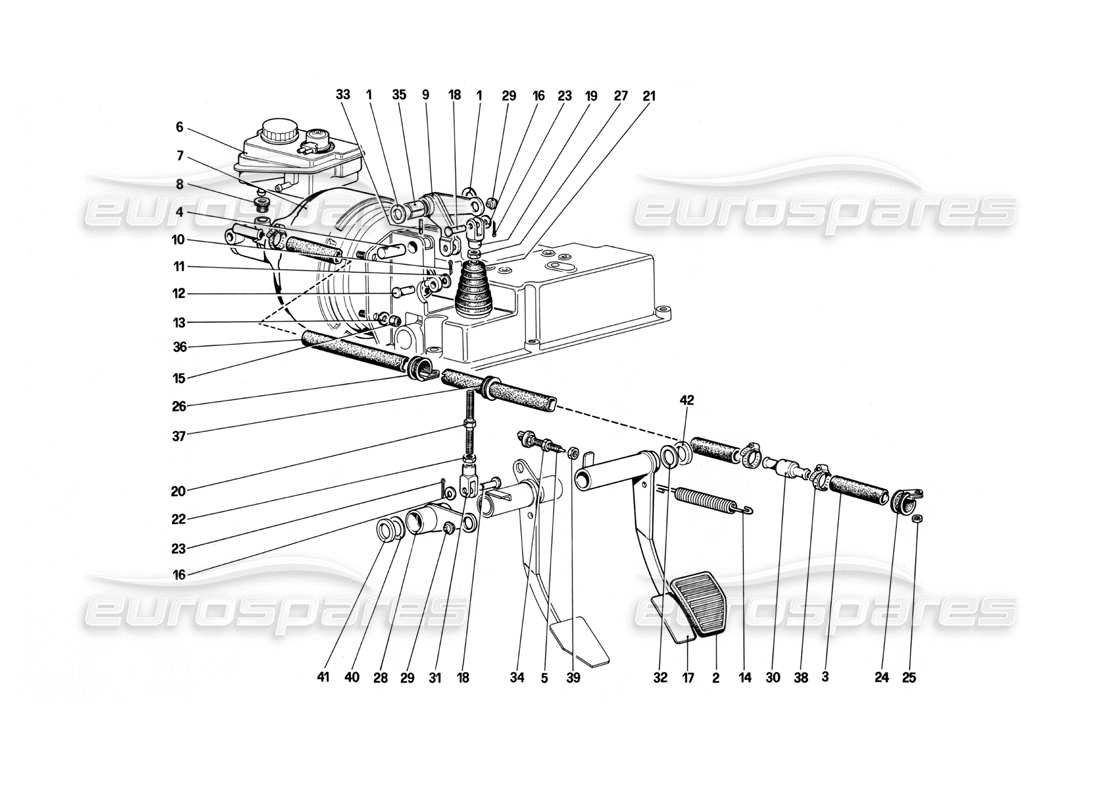

028 - Sistema hidráulico de frenos
Ferrari Mondial 3.0 QV (1984) Brake Hydraulic System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 000
MPN: 12874593/A

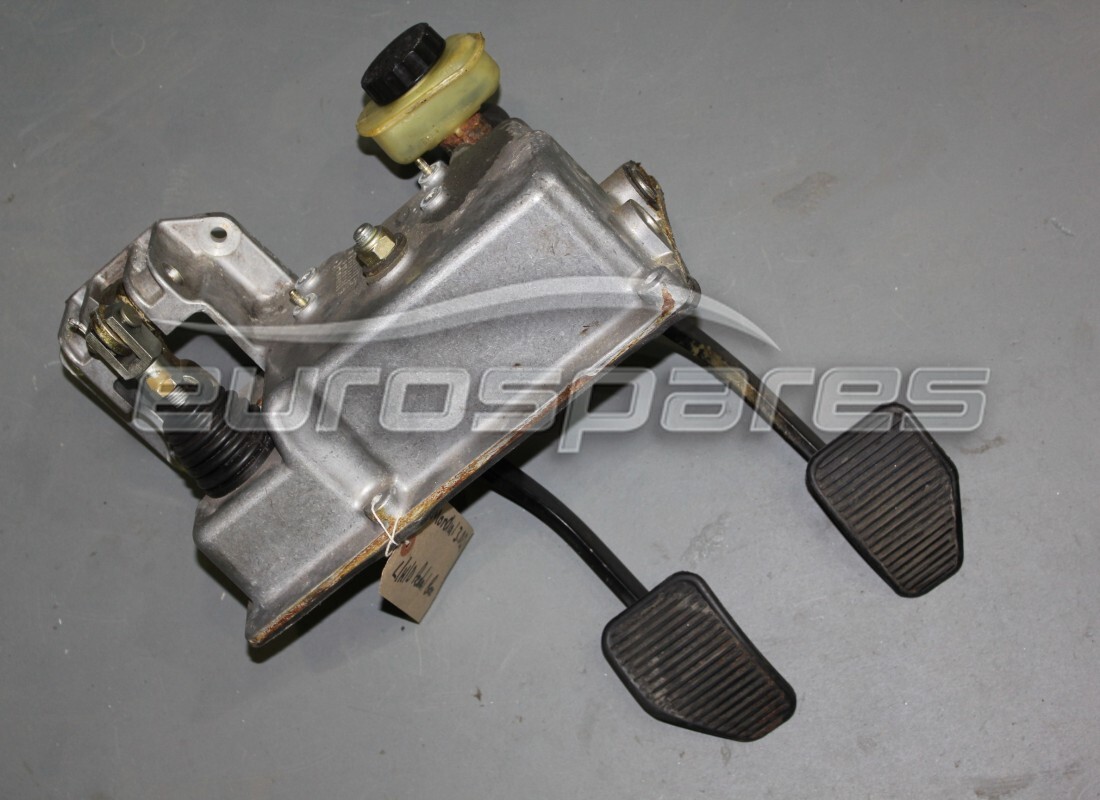

PEDAL COMPLETA
Válido para LHD
de £577,50
de £577,50
# 000
MPN: 308BMRK

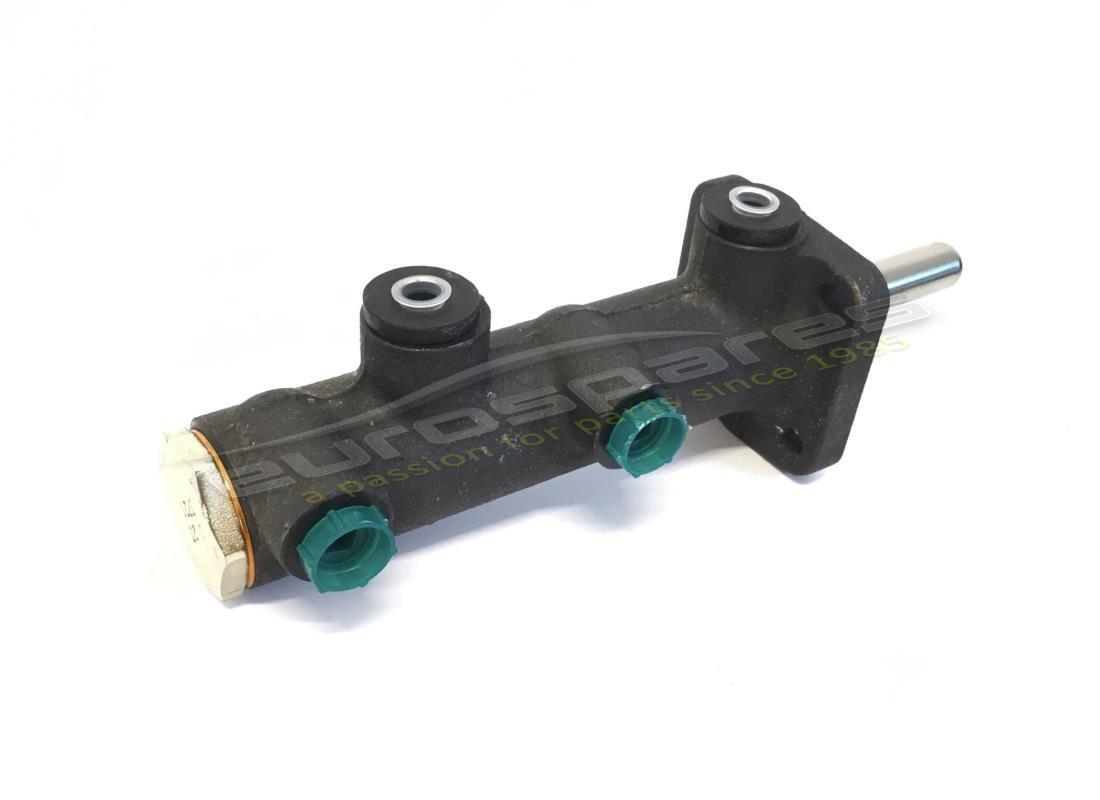

KIT DE SELLO MAESTRO DE FRENO
Kit de reconstrucción
# 001
MPN: 112126
CALCE
de £0,47
de £0,47
# 002
MPN: 106950
CUBRE PEDAL
de £12,74
de £12,74
# 003
MPN: 120232
TUBO DE VÁLVULA A 3 - VÍA
de £7,52
de £7,52
# 004
MPN: 112165
PASADOR PARA PALANCA DE RETORNO
de £10,01
de £10,01
# 005
MPN: 119439

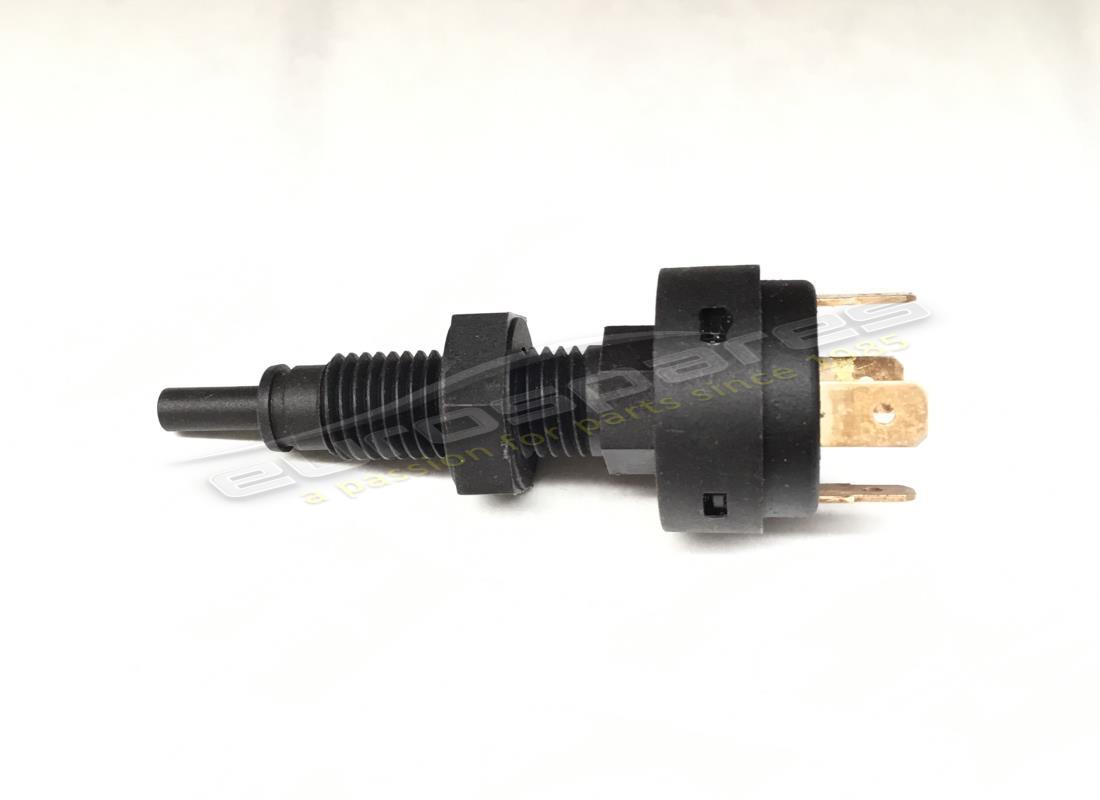

INTERRUPTOR DE LUZ DE FRENO (4 TERMINALES)
de £45,00
de £45,00
# 006
MPN: 108802/A
DEPÓSITO DE FRENO
(Benditalia)
de £100,00
de £100,00
Esta pieza reemplaza el número de pieza 119566 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 006
MPN: 108802/B

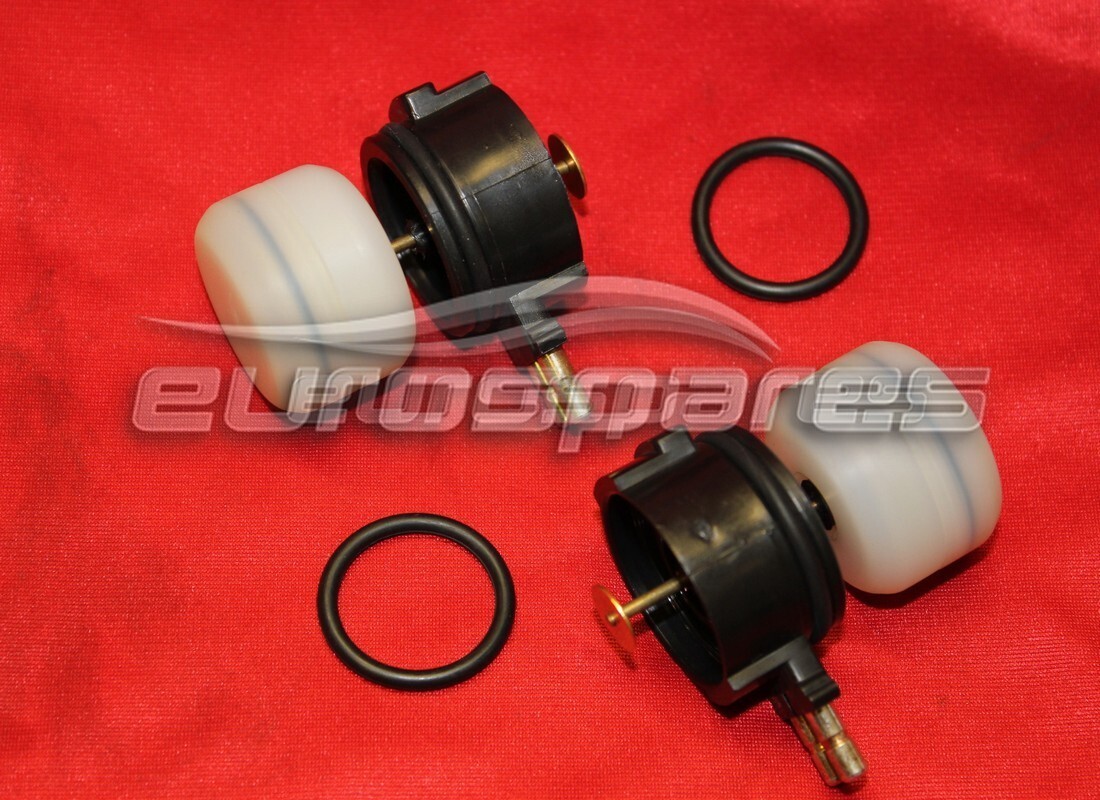

KIT DE FLOTADOR DE DEPÓSITO DE FRENO
# 006
MPN: 95691500

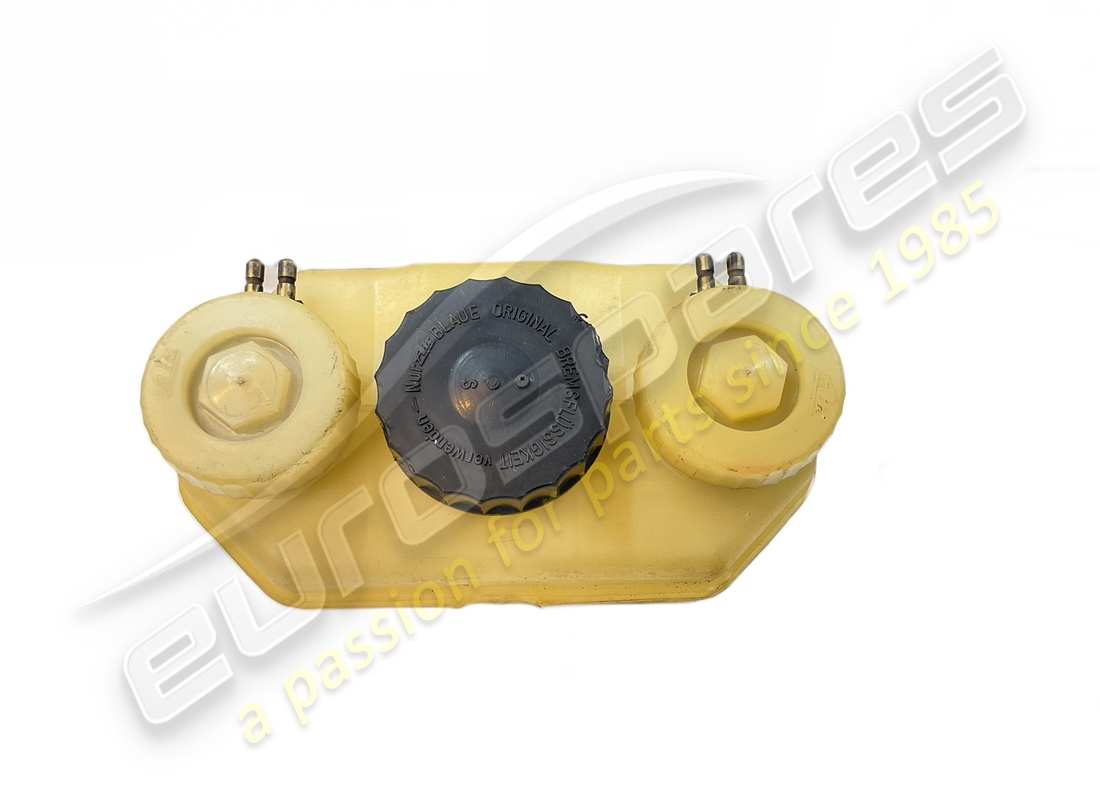

DEPÓSITO DEL LÍQUIDO DE FRENOS
de £222,68
de £222,68
Esta pieza reemplaza el número de pieza. 101388
# 007
MPN: 111338/A

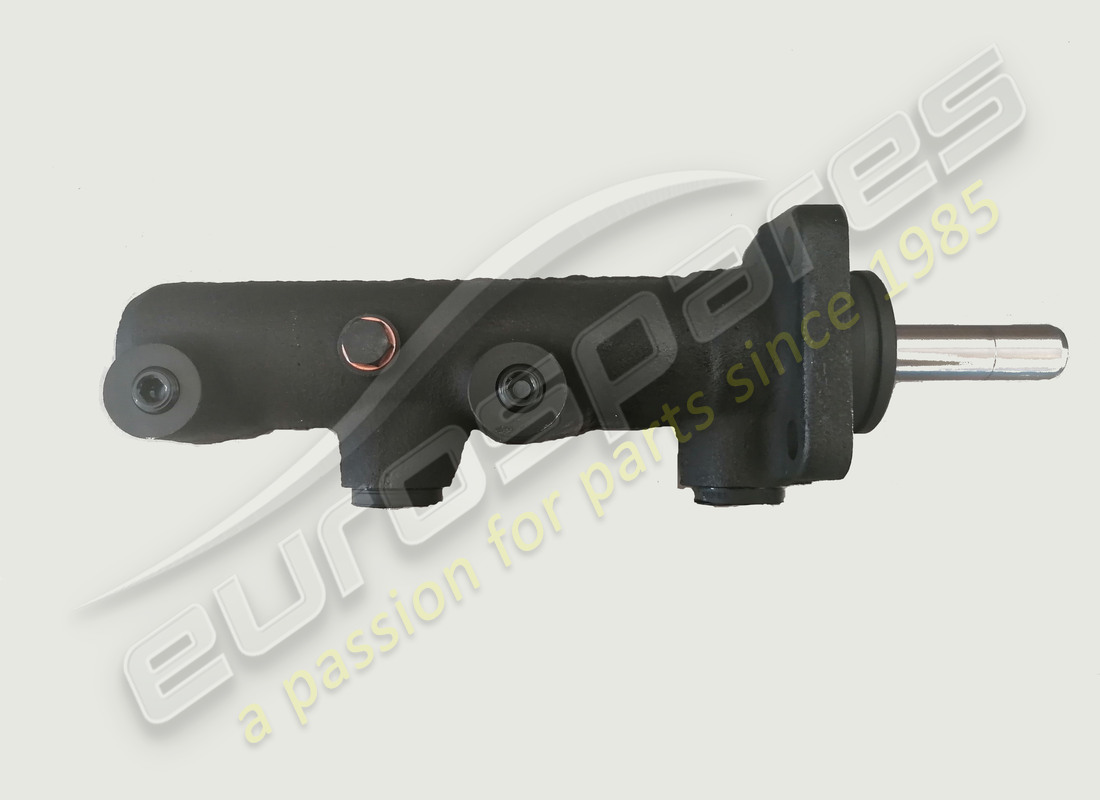

BOMBA DE FRENO LHD
(solo volante a la izquierda)
de £395,00
de £395,00
Esta pieza reemplaza el número de pieza. 681075/A - and 1 more. Haga clic para ver detalles
# 007
MPN: 111338/b
Bomba de freno LHD y RHD
de £296,13
de £296,13
# 007
MPN: 151471
SERVO FRENO LHD Y BOMBA
de £1.200,00
de £1.200,00
Esta pieza reemplaza el número de pieza. 133568 - and 7 more. Haga clic para ver detalles
# 008
MPN: 175189
ANILLO DE SELLADO
de £14,14
de £14,14
Esta pieza reemplaza el número de pieza. 106625
# 009
MPN: 112158
PALANCA DE REFUERZO DE FRENO
de £148,01
de £148,01
# 010
MPN: 10796440
SPLIT PIN
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 10796401 - and 1 more. Haga clic para ver detalles
# 011
MPN: 10730521
Arandela
de £1,27
de £1,27
Esta pieza reemplaza el número de pieza 10730501 que tenemos en stock.
# 012
MPN: 10033411
ALFILER
de £42,00
de £42,00
Esta pieza reemplaza el número de pieza. 10033441 - and 4 more. Haga clic para ver detalles
# 013
MPN: 12601371
Arandela
Sustitución
Sustitución
# 014
MPN: 104895
MUELLE DE RETORNO DEL PEDAL
de £3,11
de £3,11
# 015
MPN: 16104411
TUERCA
de £0,53
de £0,53
# 016
MPN: 103167
Arandela
de £2,04
de £2,04
# 017
MPN: 120074
PEDAL DE FRENO
En caso de agotamiento utilice no. 121215
de £134,69
de £134,69
# 018
MPN: 10033411
ALFILER
de £42,00
de £42,00
Esta pieza reemplaza el número de pieza. 10033441 - and 4 more. Haga clic para ver detalles
# 019
MPN: 104910
HORQUILLA, ROSCA DERECHA
de £4,22
de £4,22
# 020
MPN: 112178
TIRANTE
de £21,73
de £21,73
# 021
MPN: 112157
FUELLE
de £0,50
de £0,50
# 022
MPN: 103157
TUERCA, ROSCA IZQUIERDA
En caso de agotamiento utilice no. 11699911
de £1,05
de £1,05
# 023
MPN: 10796440
SPLIT PIN
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 10796401 - and 1 more. Haga clic para ver detalles
# 024
MPN: 106195
SOPORTE DE CLIP
de £17,63
de £17,63
# 025
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 026
MPN: 10450790
ABRAZADERA
de £0,53
de £0,53
# 027
MPN: 103160
TUERCA, ROSCA DERECHA
En caso de agotamiento utilice no. 10788711
de £1,16
de £1,16
# 028
MPN: 112156
FRENO DE MANO
En caso de agotamiento utilice no. 121217
de £129,91
de £129,91
# 029
MPN: 100424
Rótula
de £62,27
de £62,27
# 030
MPN: 128435
VÁLVULA DE RETENCIÓN
de £148,52
de £148,52
Esta pieza reemplaza el número de pieza. 101538 - and 3 more. Haga clic para ver detalles
# 031
MPN: 104911
HORQUILLA, ROSCA IZQUIERDA
de £10,33
de £10,33
# 032
MPN: 112127
CUÑA, 0,9 MM.
Posible montaje
de £0,53
de £0,53
# 032
MPN: 112128
CUÑA, 1,0 MM.
Posible montaje
de £25,81
de £25,81
# 032
MPN: 112129
CUÑA, 1,1 MM.
Posible montaje
de £0,53
de £0,53
# 032
MPN: 112130
CUÑA, 1,2 MM.
Posible montaje
de £0,53
de £0,53
# 032
MPN: 112131
CUÑA, 1,3 MM.
Posible montaje
de £0,53
de £0,53
# 033
MPN: 114623
ALFILER
de £0,47
de £0,47
# 034
MPN: 10791211
AJUSTE LA TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 10791215 - and 1 more. Haga clic para ver detalles
# 035
MPN: 112161
ARBUSTO
de £12,06
de £12,06
# 036
MPN: 120233
MANGUERA DEL REFRENO A LA VÁLVULA
de £96,27
de £96,27
# 037
MPN: 10396880
FERIA - PLOMO
de £2,46
de £2,46
# 038
MPN: 13000390
ABRAZADERA
de £0,48
de £0,48
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 039
MPN: 101662
TUERCA
de £2,53
de £2,53
Esta pieza reemplaza el número de pieza. 660523
# 040
MPN: 112125
CALCE
de £1,24
de £1,24
# 041
MPN: 124756
CALCE
de £5,12
de £5,12
# 042
MPN: 124757
CALCE
de £4,29
de £4,29
